服务器大战:Intel Skylake-SP Xeon 8176 vs AMD EPYC 7601【Anandtech】

本帖地址:http://www.moepc.net/?post=2442


AMD EPYC 7000系列处理器

对于EPYC的解析已经翻译过了,这里不再长篇大论

地址:http://www.moepc.net/?post=2262

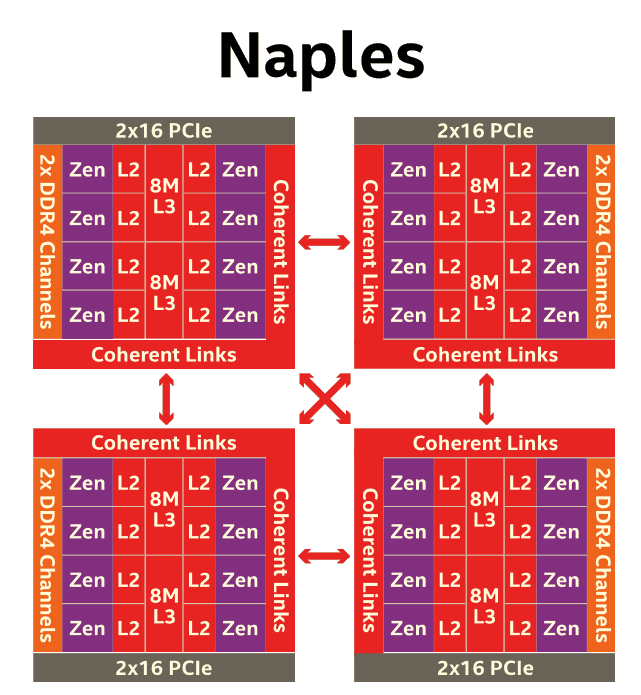

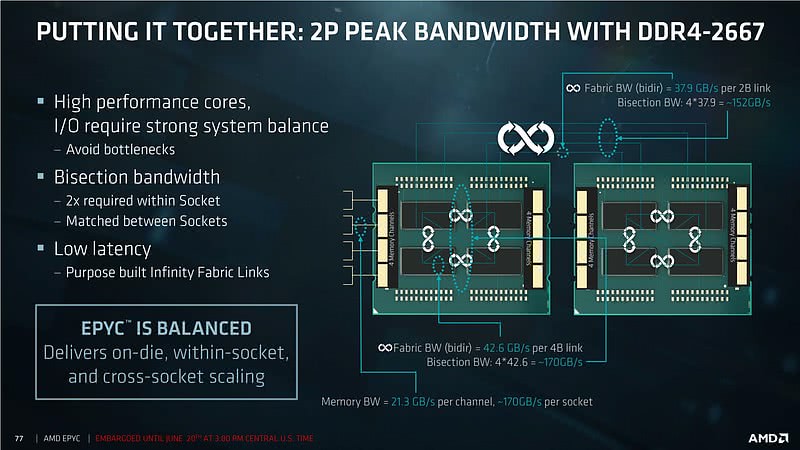

简单来说EPYC就是4颗Zeppelin芯片MCM封装而成,使用InfinityFabric互连

这是AMD将良率(成本)、性能、拓展性综合考虑采取的策略,在后面我们可以看到直接成效。

点击查看原图

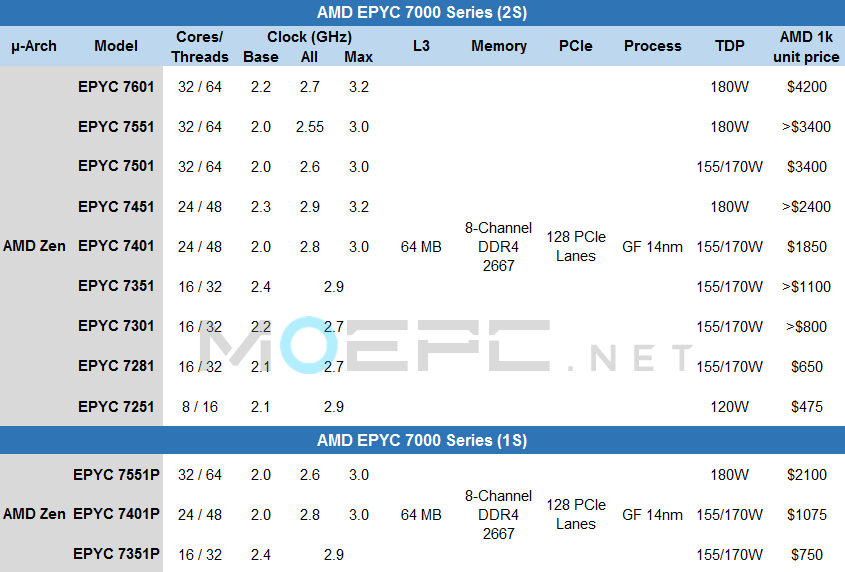

阵容

点击查看原图

Intel Skylake-SP

关于Skylake-X解析也基本都讲过了,这里只放新的PPT信息

地址:http://www.moepc.net/?post=2068

Skylake-SP所用的CPU核相较Skylake-S做了许多改动

Intel首先在Skylake核心外增加了768KB L2,相应的L3从每核心~2.5MB减少到1.375MB,从inclusive变为non-inclusive。同时L1数据缓存带宽翻倍。

管线方面,Port 0/1可以合并为1个512b执行单元来支持AVX-512(低端Skylake-X的AVX-512只有这个)

而Port 5在Skylake核心外加了第二个FMA,只支持AVX-512。

点击查看原图

很显然为了marketingIntel会强调AMD Zen核心只有俩128b FMAC,而Skylake-SP有俩256b FMAC以及1个只能用于AVX-512的512b FMAC。

纸面上看AMD的劣势很大,256b AVX2.0指令的数据量是AMD的两倍,如果用上AVX-512,Intel将可执行32次双精度浮点运算,AMD的4倍。

另一方面现实是,刚出不久还比较复杂的AVX-512 ISA需要很长时间才能被大部分软件所采用。最好的结果会在昂贵的HPC软件上,开发商(比如Ansys)会让Intel工程师干苦活:HPC软件要通过费时费力的人工优化才能很好地支持AVX-512。同时其它严重依赖Intel优化良好的MKL的软件也会有明显提升,比如Linpack。

点击查看原图

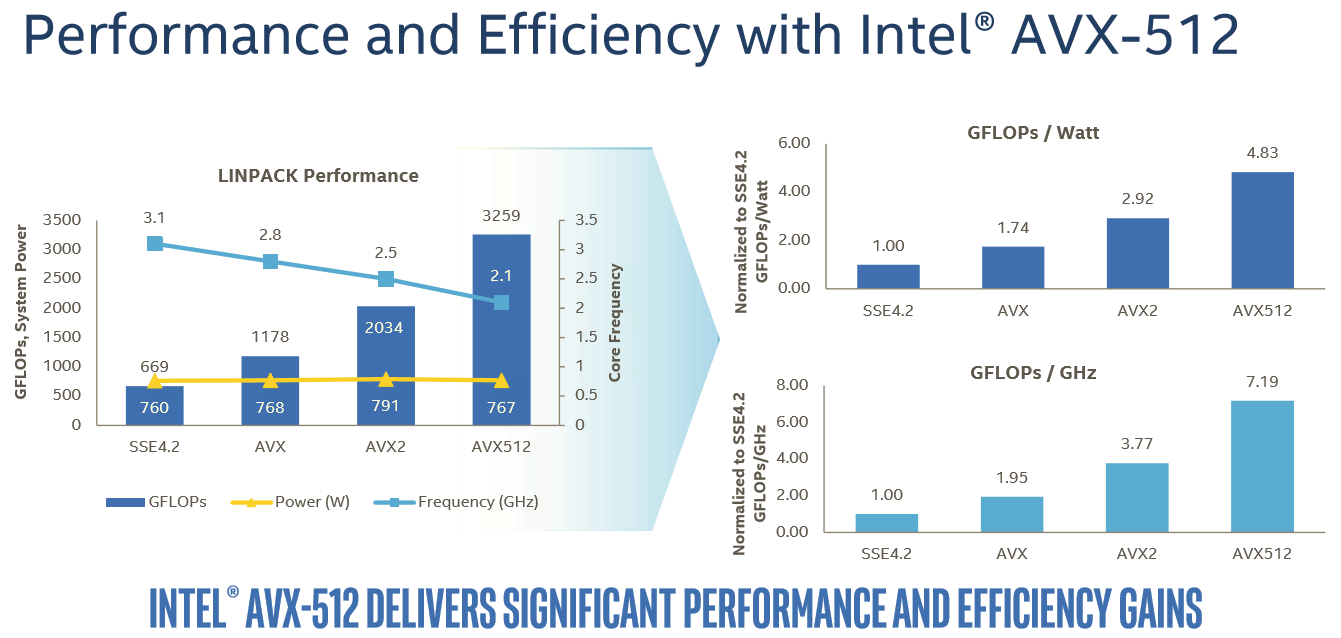

Intel称性能提升了60%。

对于普通用户,编译器目前还无法生成比目前更快的AVX-512代码,即便如此,提升也很有限。就算是最好的情况下,性能提升也会因AVX-512单元的低频率打折扣。

点击查看原图

比如Xeon 8176全核可以达到2.8GHz,AVX 2.0下为2.4GHz(-14%),

执行AVX-512时频率大幅降至1.9GHz(-33%)。

所以即便是优化良好的代码,AVX-512也不会给你两倍性能。

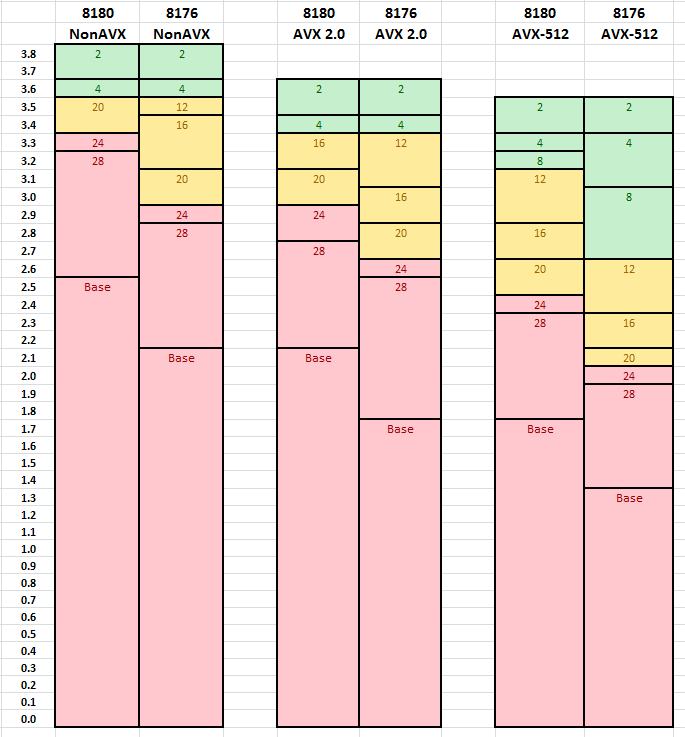

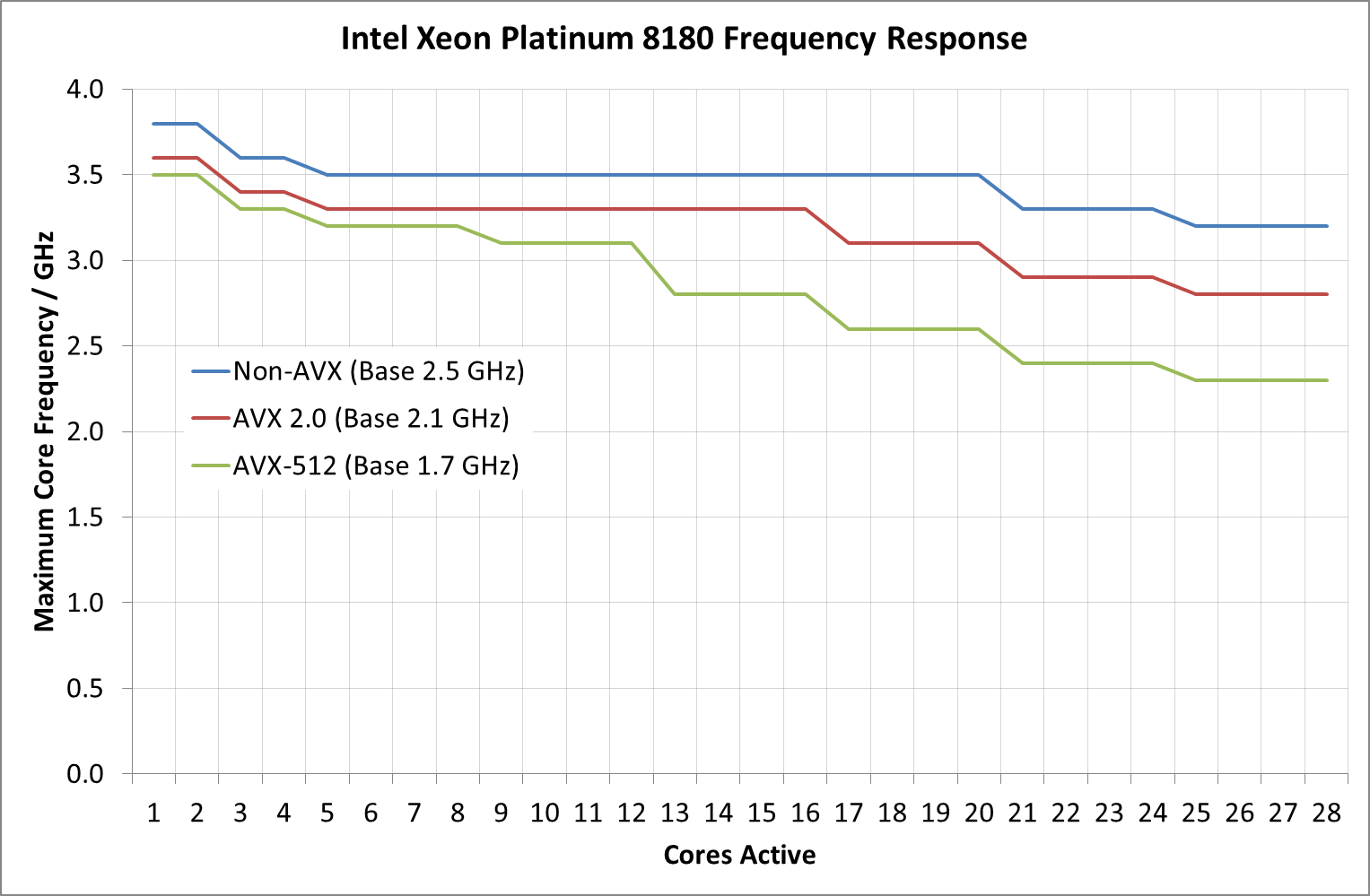

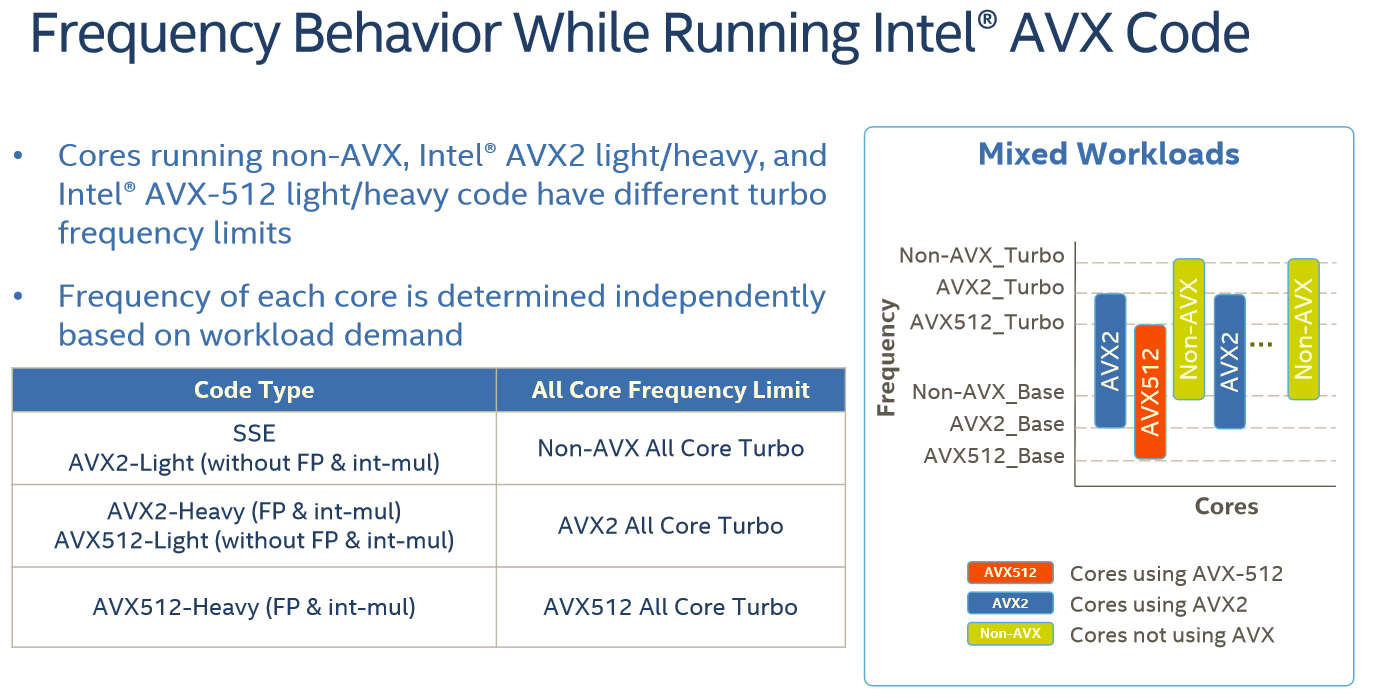

非AVX/AVX2.0/AVX-512加速模式频率对比

点击查看原图

点击查看原图

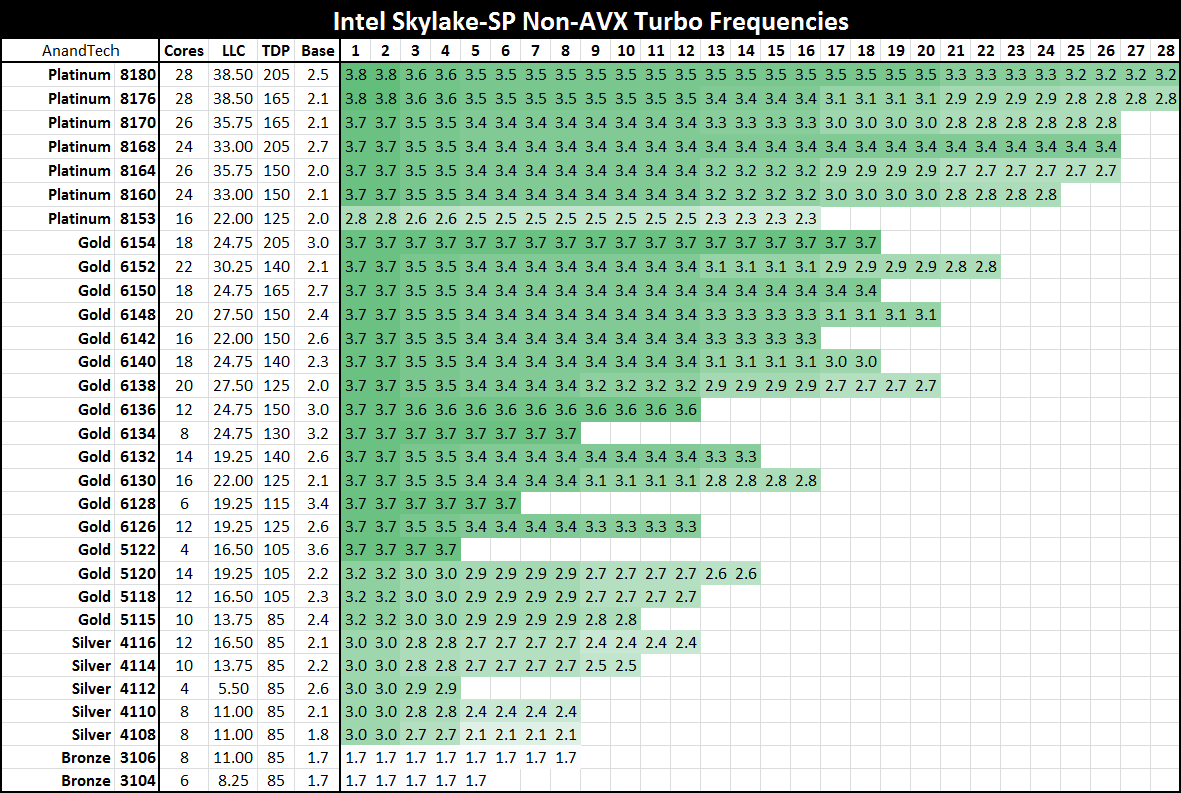

非AVX加速频率表

点击查看原图

AVX2.0加速频率表

点击查看原图

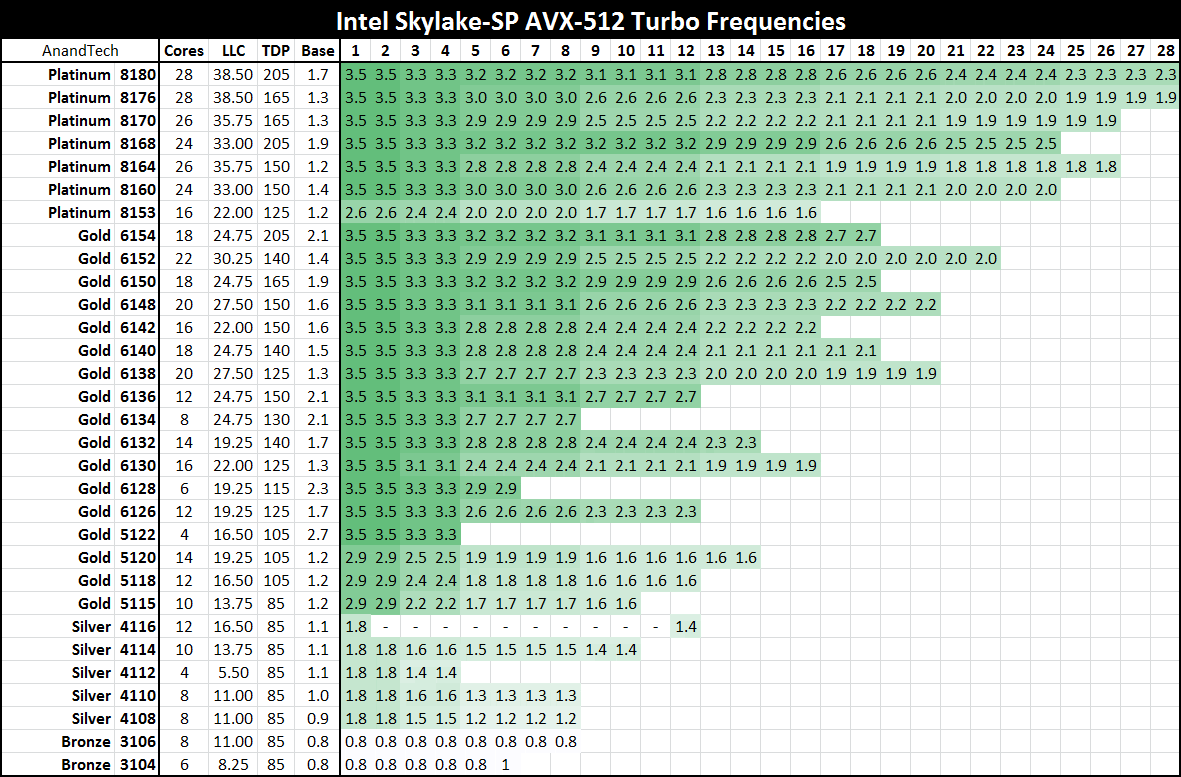

AVX-512加速频率表

点击查看原图

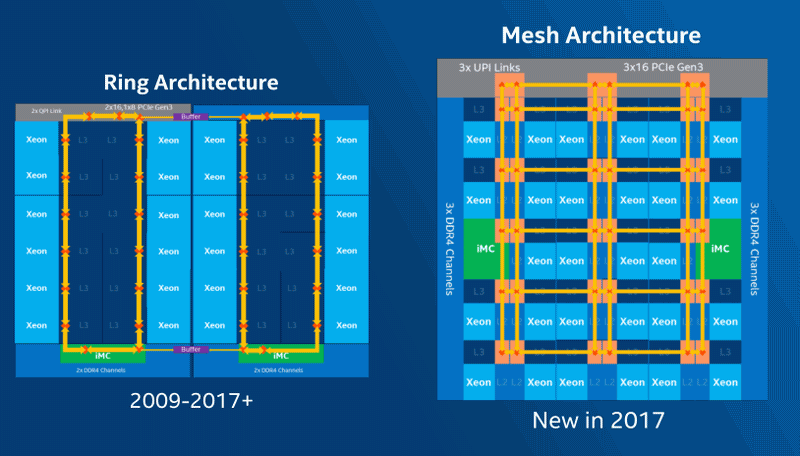

同时Intel还采用了新的Mesh网格结构,用于解决环形总线拓展效率不佳的问题

详细说明在上面链接

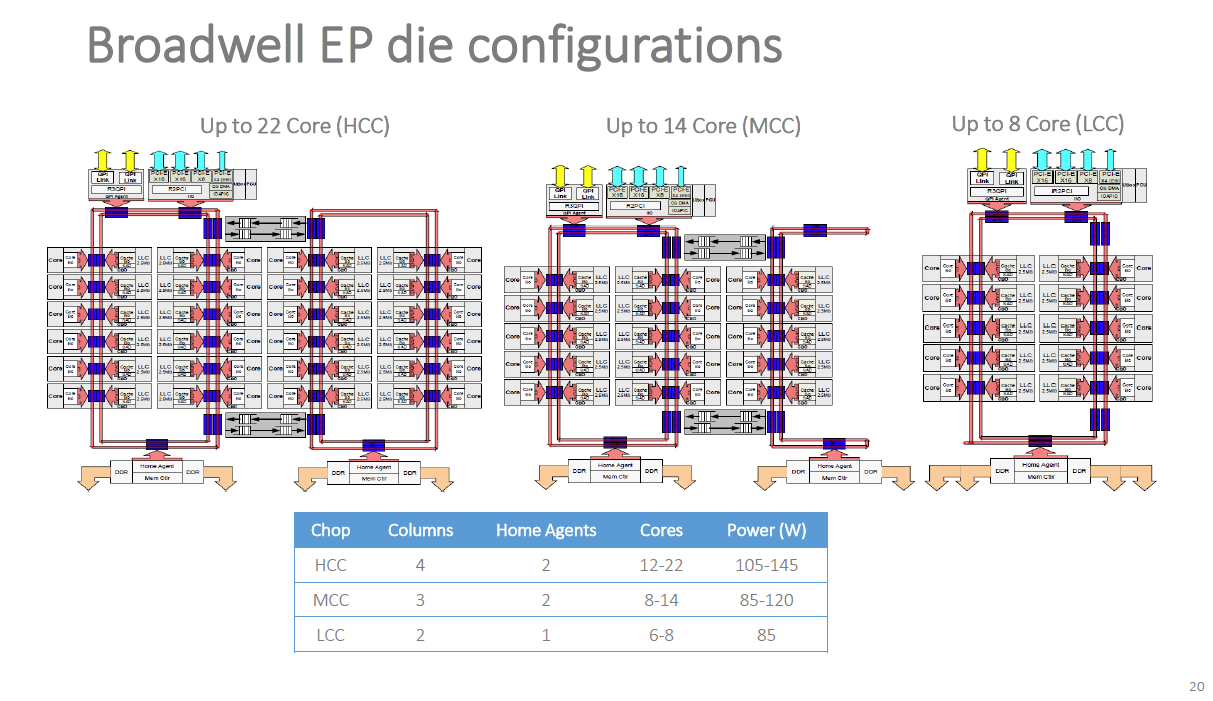

用了9年的环形总线

Broadwell-EP

环形总线运行在最高3GHz的频率,而Skylake-SP的Mesh以及L3运行在1.8-2.4GHz之间,意味着更高延迟

同时SKL-SP多出的核心会进一步增加延迟。

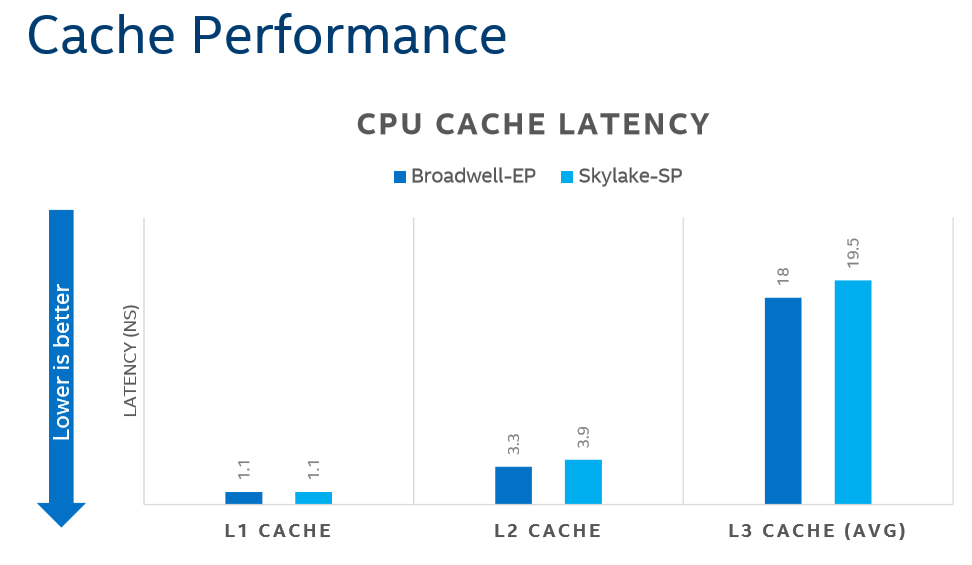

Intel声称L3延迟只增加了10%,同时耗电更少。

双环形总线的Broadwell-EP上平均延迟为6个周期左右,略好于Skylake-SP

Skylake-SP同一列两端的两颗核需要4个周期,而同一行两端需要9个周期;最差的情况,对角线需要大概13个周期。

这个数字还是比EPYC的MCM封装间通信要快很多。

点击查看原图

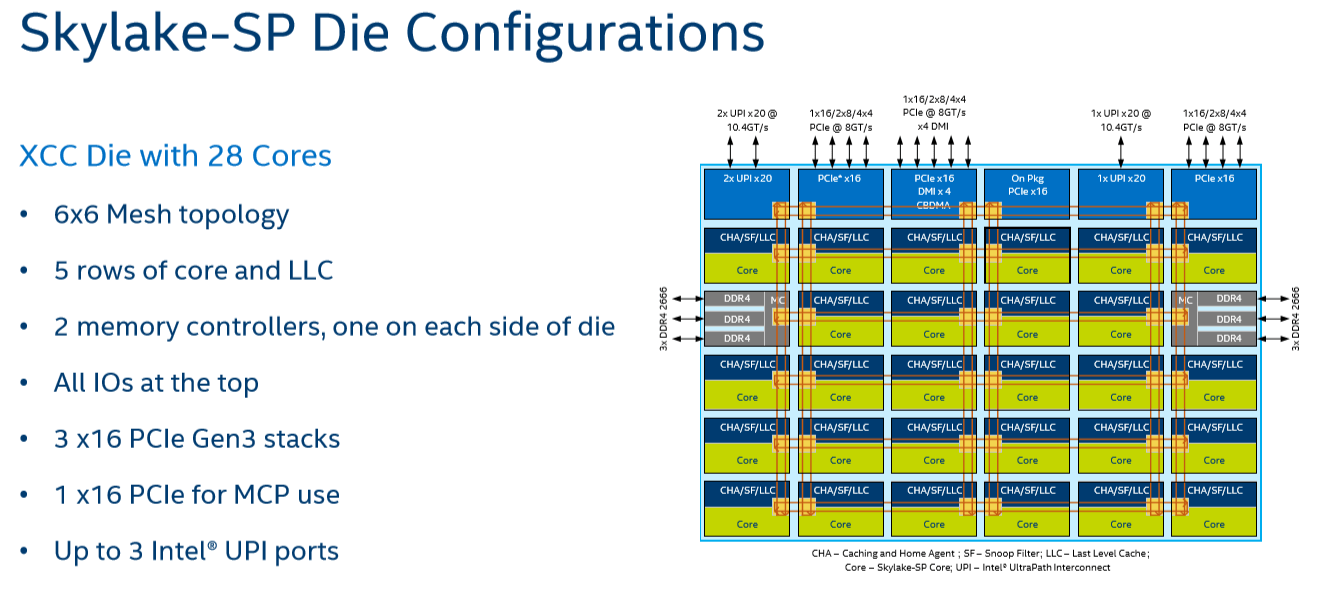

Skylake-SP XCC 28C

点击查看原图

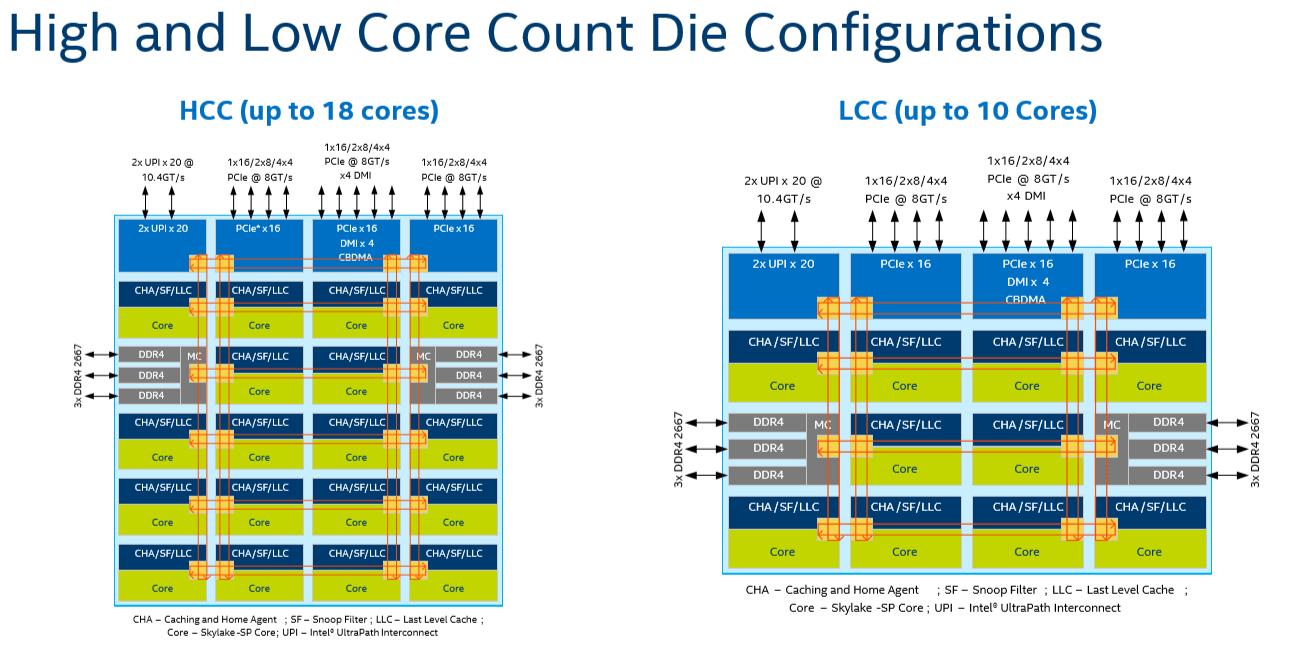

Skylake-SP HCC 18C

Skylake-SP LCC 10C

点击查看原图

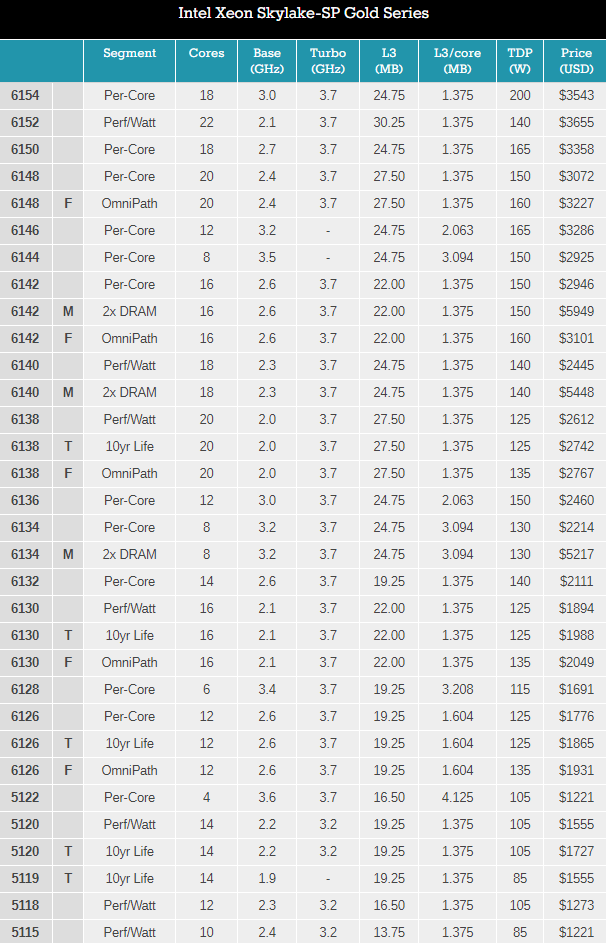

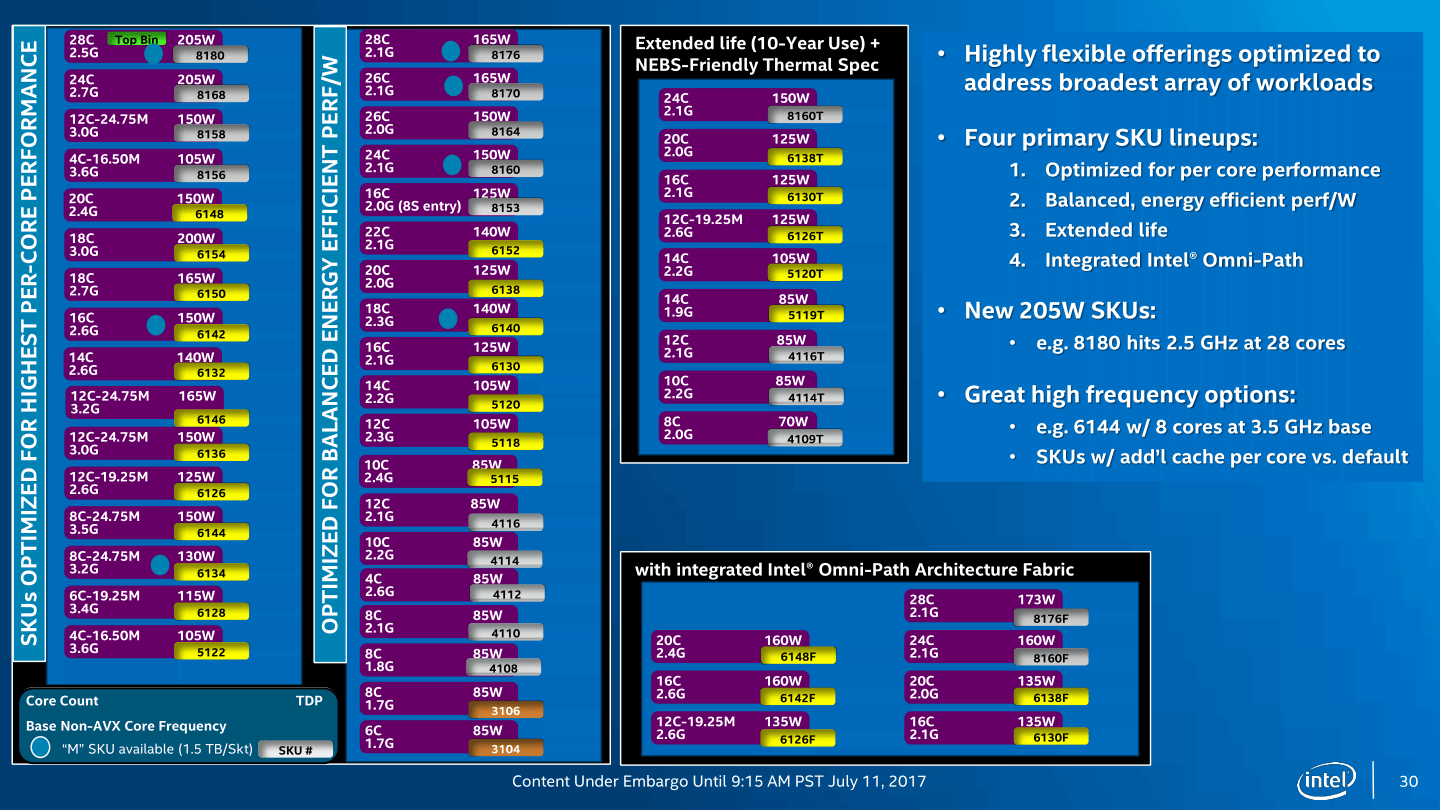

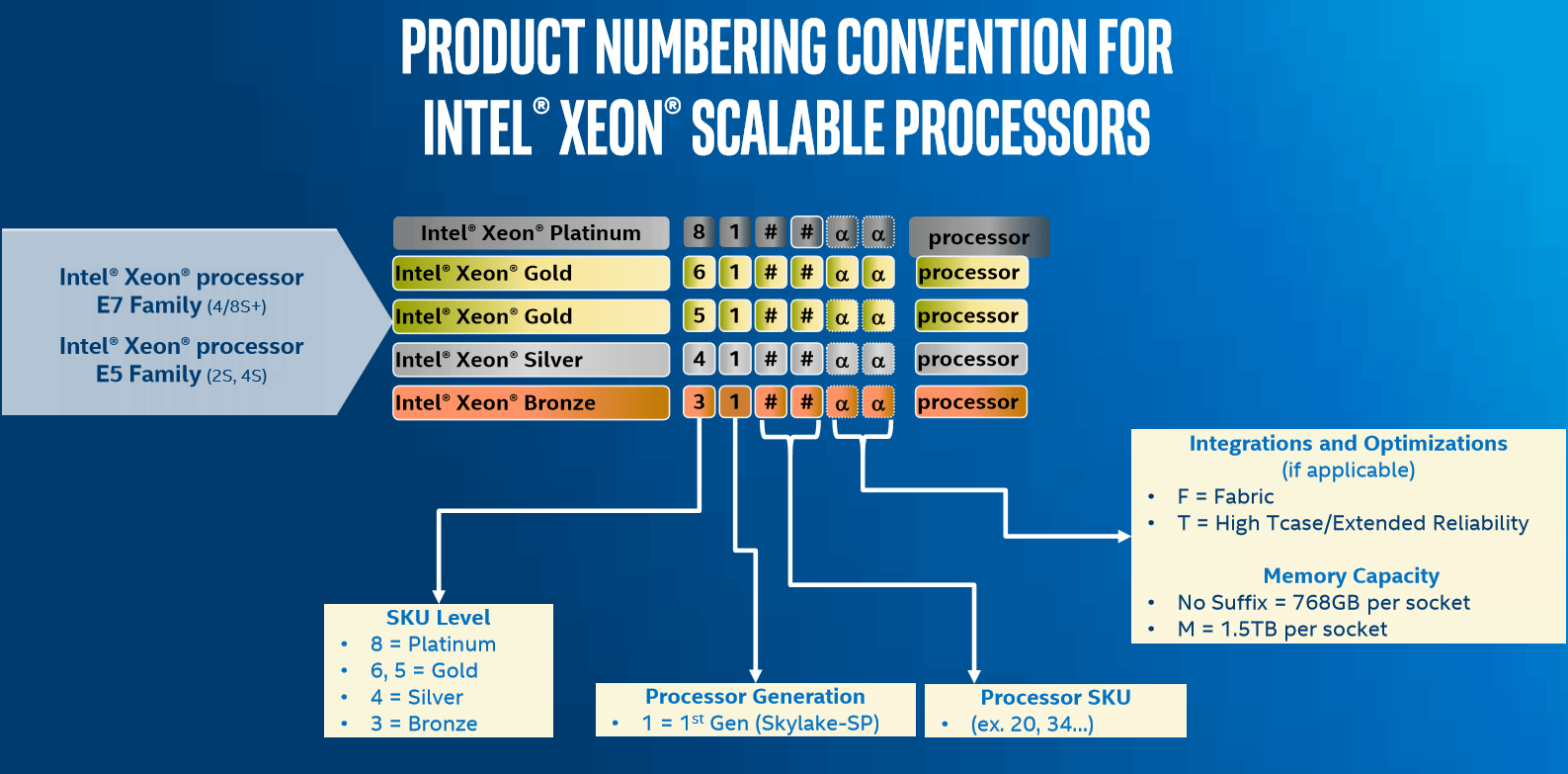

Skylake-SP阵容

M:每插槽支持1.5TB内存,为标准版两倍

T:高T-Case,更长寿命

F:集成OmniPath Fabric

点击查看原图

点击查看原图

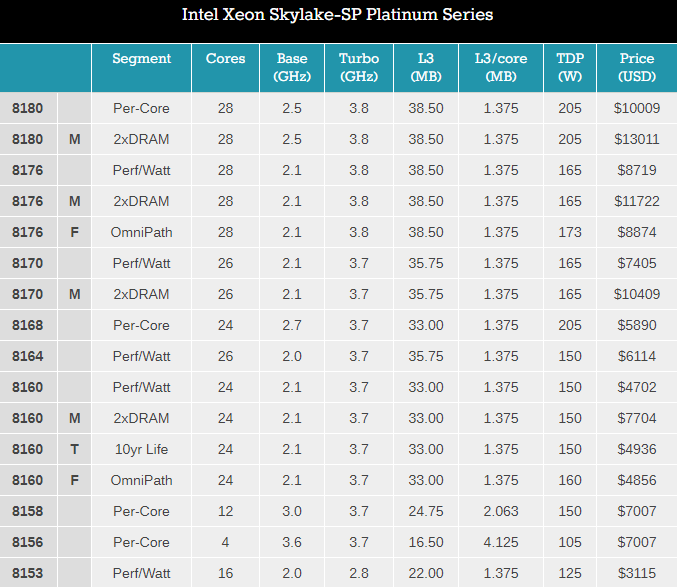

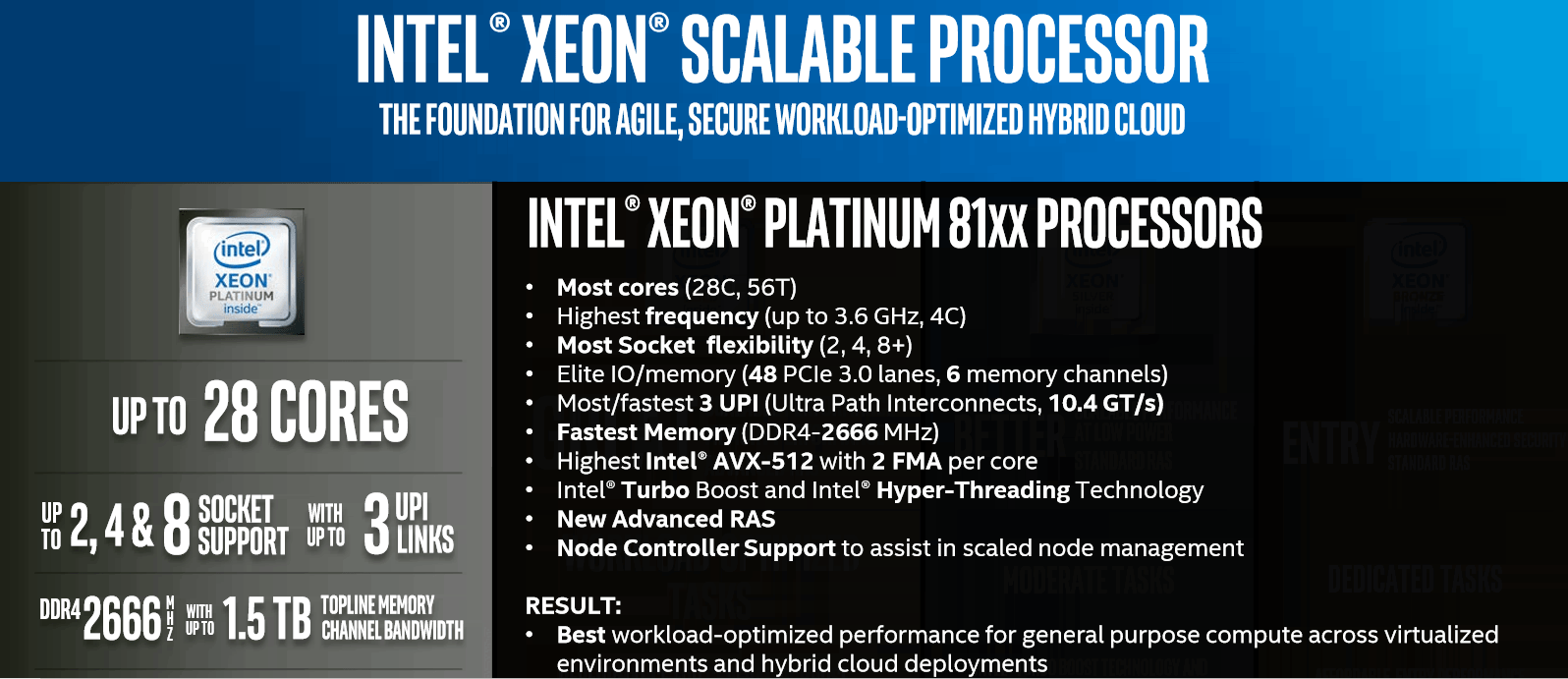

Platinum 白金圣斗士

每核心2个AVX-512 FMA

点击查看原图

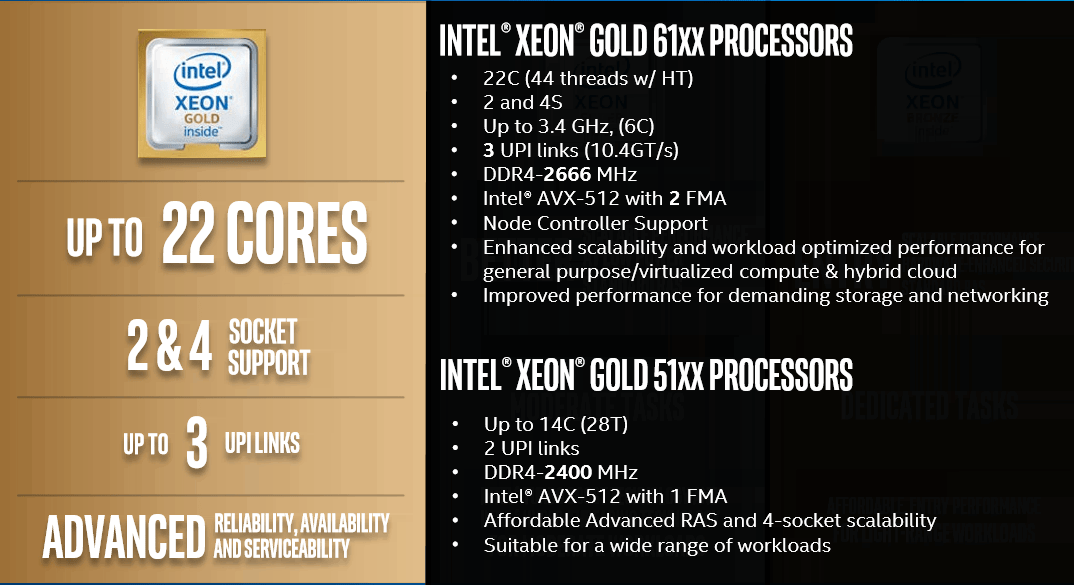

Gold 黄金圣斗士

每核心2个AVX-512 FMA

点击查看原图

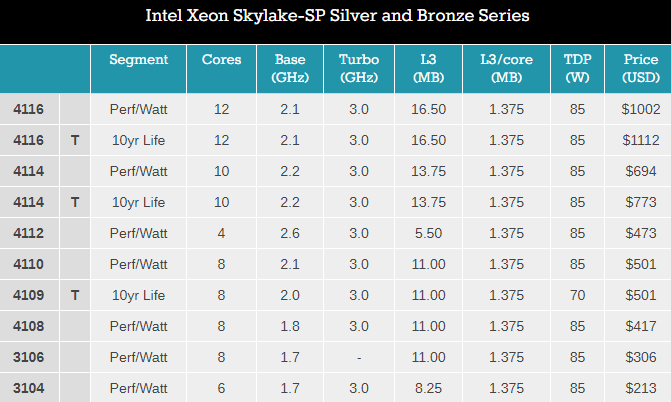

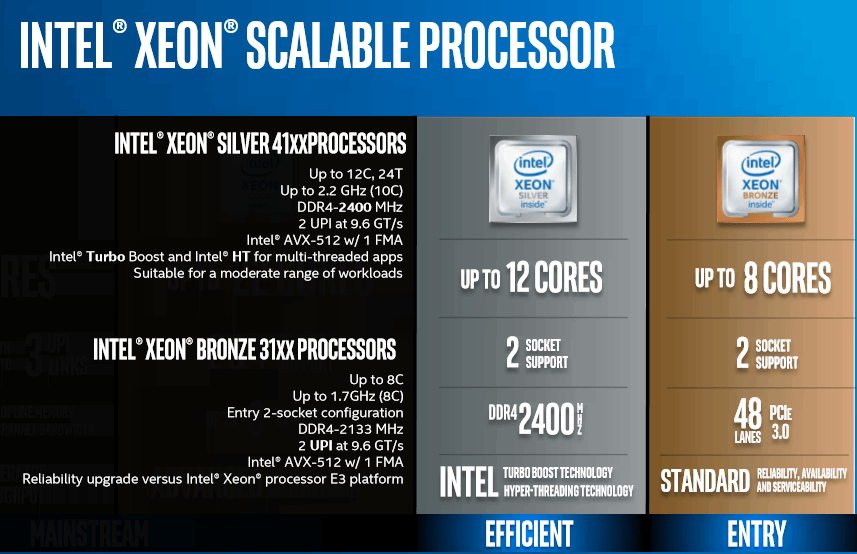

Silver、Bronze 白银、青铜圣斗士

每核心1个AVX-512 FMA

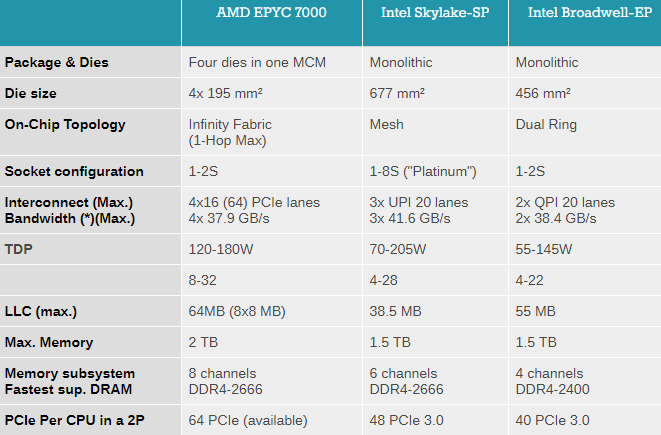

EPYC/SKL-SP/BDW-EP三者比较


Intel的多核结构更先进,但28核XCC太大,制造成本很高。

AMD的MCM制造成本更低,良率更高。同时内存带宽和容量也高不少。但除开CCX内部,没有统一的LLC来提供核心L2间的低延迟通信。

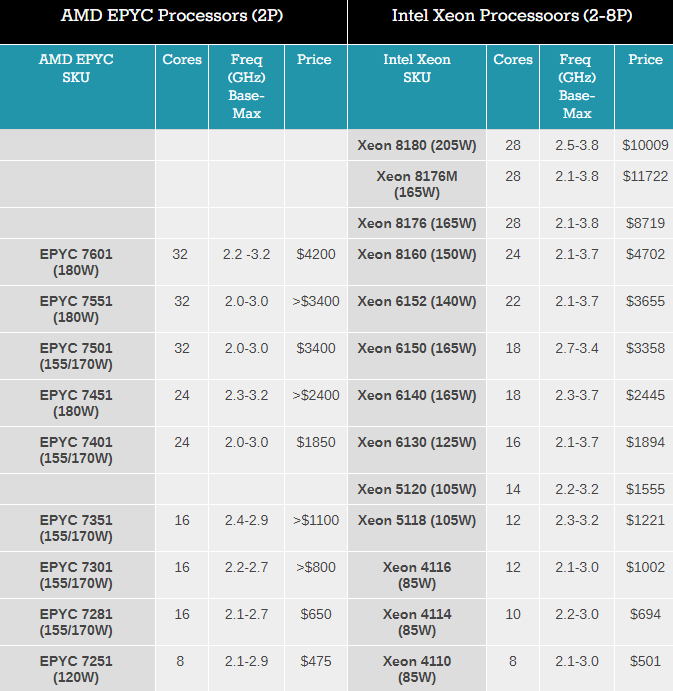

价格对比


高端同价位AMD比Intel多出10核心(7551/6152),Intel的加速频率更高。

希望Intel价格能更低,AMD中端吸引力再大一点,

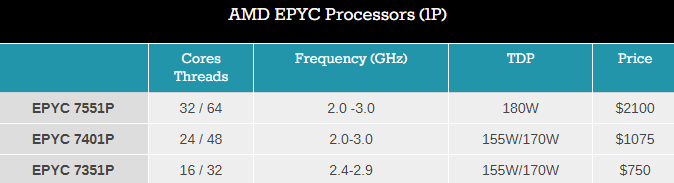

而AMD提供的单路EPYC可能是对Intel威胁最大的:双路Xeon 5118和单路EPYC 7551P对比,频率差不多,但AMD多8核,主板更简化,PCIe多许多,TDP也更低,纸面上AMD有许多优势。

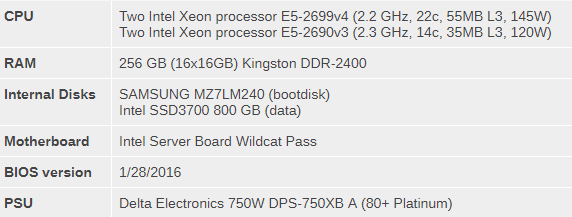

测试平台

AMD送来的是旗舰EPYC 7601

Intel让我们在旗舰8180和8176之间选择,考虑到Xeon 8176 TDP和EPYC 7601接近,我们选了Xeon 8176。

测试系统为Ubuntu Server “Xenial” 16.04.2 LTS (Linux kernel  4.4.0 64 bit)

GCC 5.4.0.编译器

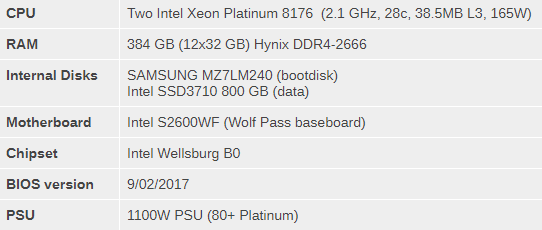

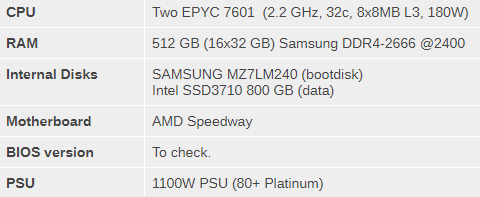

SKL-SP “Purley”双路平台


AMD EPYC 7601双路


双路E5 V4/V3


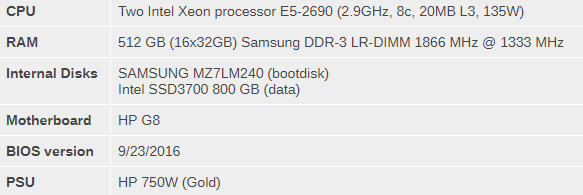

双路SNB-EP

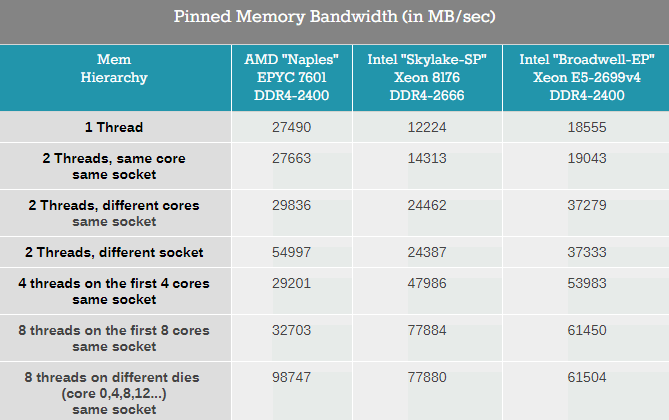

内存子系统:内存带宽

EPYC 7601使用 8通道 DDR4 2400,理论带宽307GB/s

Intel Xeon 使用 6通道 DDR4 2666,理论带宽256GB/s

stream 5.10代码

ICC linux version 17 / GCC 5.4 64-bit

ICC:

icc -fast  -qopenmp  -parallel (-AVX) -DSTREAM_ARRAY_SIZE=800000000

GCC:
-Ofast -fopenmp -static -DSTREAM_ARRAY_SIZE=800000000

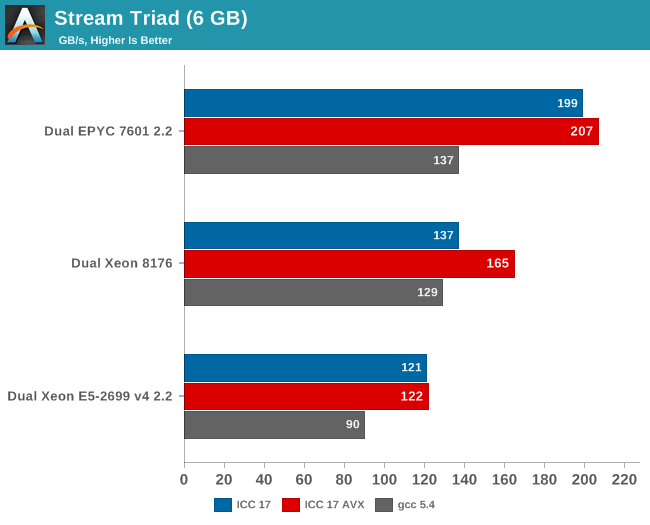

AMD说ICC结果不够准确,他们自己优化过后能达到250GB/s。

Intel称AVX-512优化后能达到199GB/s(E5-2699V4: 128GB/s DDR4 2400),这种带宽只适用于特殊优化的AVX HPC应用。

我们的数据更接近实际情况,EPYC的8通道DDR4带宽优势有25-45%。


Skylake-SP的单核带宽比较差:DDR4 2666下只有12GB。Broadwell-EP搭配更慢的DDR4 2400,带宽还要高50%。

而EPYC上单核带宽可以达到27.5GB/s;但单CCX的带宽也只有30GB左右。

SKL-SP的带宽增长比EPYC更加线性。

内存子系统:延迟


AMD方面,同个CCX内L3延迟很低,但CCX间延迟较高。

对于虚拟机(JVM)以及分块并行处理数据的大数据/HPC应用来说没什么影响,但对于需要集中对单一大块数据进行访问的应用,比如数据库来说会有影响。

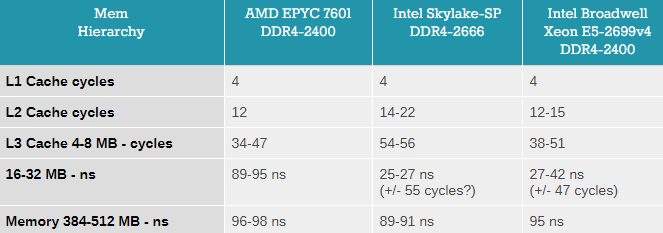

内存子系统:TinyMemBench

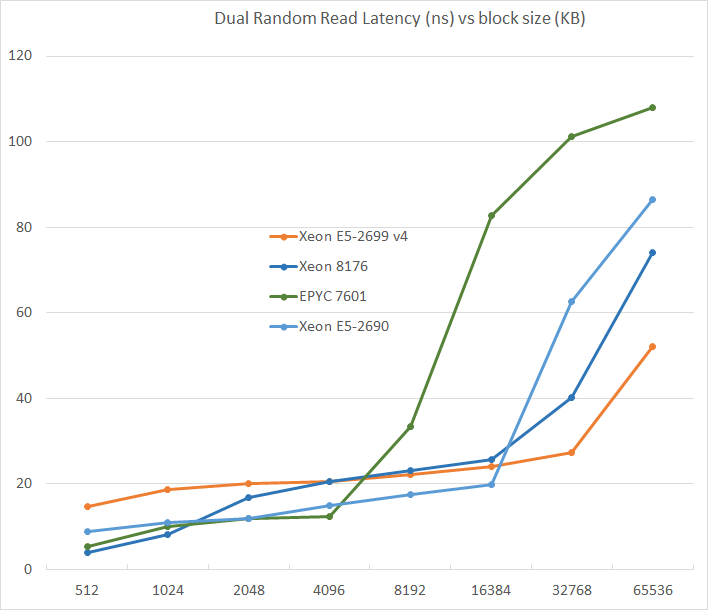

Intel的L3容量逐年增加,V1 20MB,V3 45MB,V4 55MB;延迟也在增长,E5 V4的L3延迟为V1的两倍。所以SKL-SP选择了增大L2,512K时L2的延迟比L3低4倍。

AMD在8MB以内延迟很低,但高于8MB延迟就会大幅增加,高于BDW-EP的内存访问延迟。

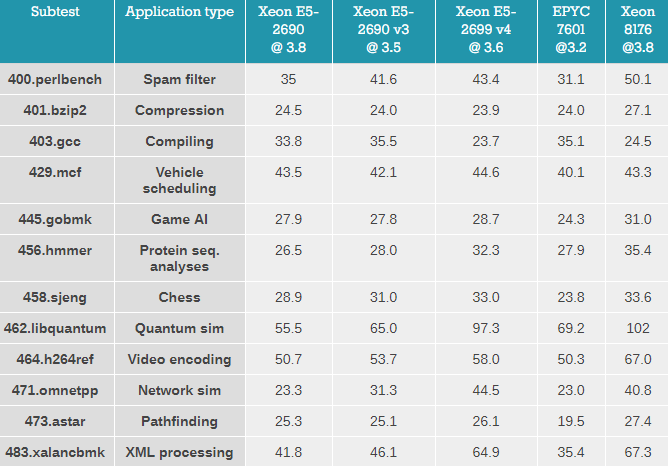

单线程整数性能:SPEC CPU 2006

64 bit gcc version 5.4  -Ofast -fno-strict-aliasing -std=gnu89

加速频率对比:

Xeon E5-2690 (“Sandy Bridge”) 加速至 3.8 GHz
Xeon E5-2690 v3 (“Haswell”) 加速至 3.5GHz
Xeon E5-2699 v4  (“Broadwell”)加速至 3.6 GHz
Xeon 8176 (“Skylake-SP”) 加速至 3.8 GHz
EPYC 7601 (“Naples”) 加速至 3.2 GHz

单线程频率AMD有着不小劣势。

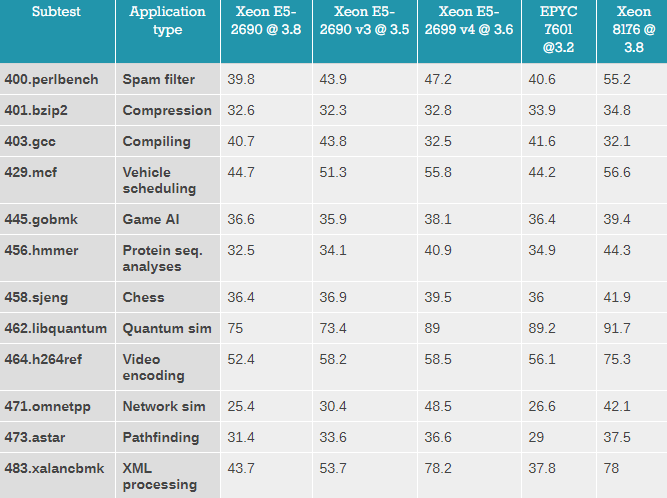

5年前的SNB-EP基本都换代了,所以将其作为单线程基准:

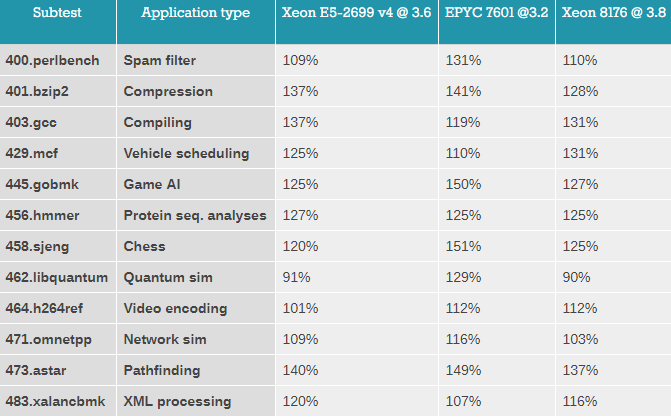

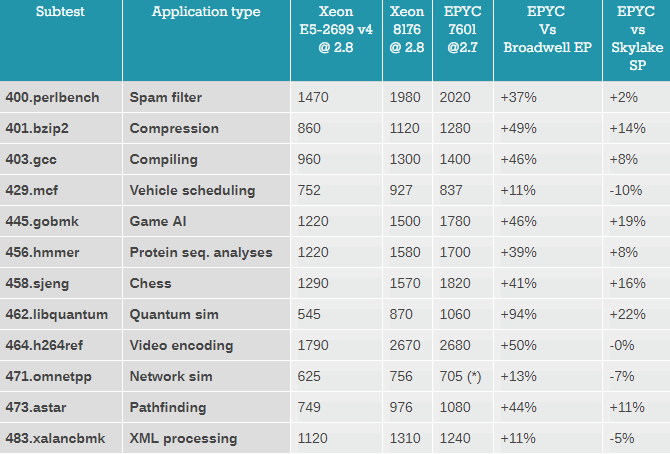

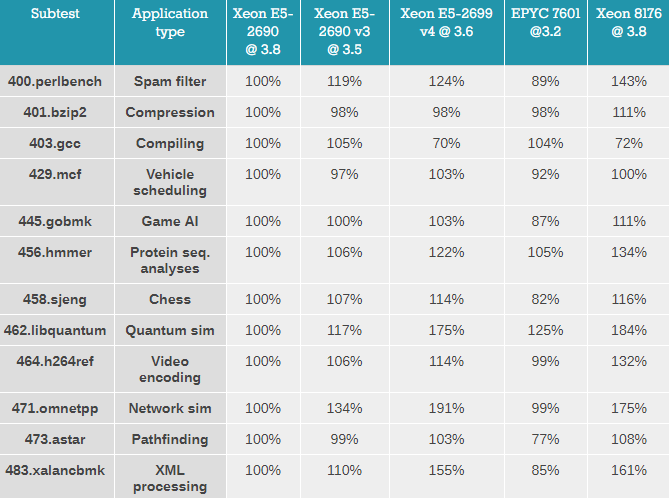

首先看不同架构的IPC。AMD EPYC在频率低12-16%的情况下达到Intel架构的90+%性能,显示出Zen架构不俗的IPC。

同步多线程整数性能


SMT效率


AMD的SMT提升为28%左右,比Intel的20%要高。

SPEC 2006 多核

471.omnetpp在EPYC上只能用64线程。解决问题后性能应该会高10-20%。


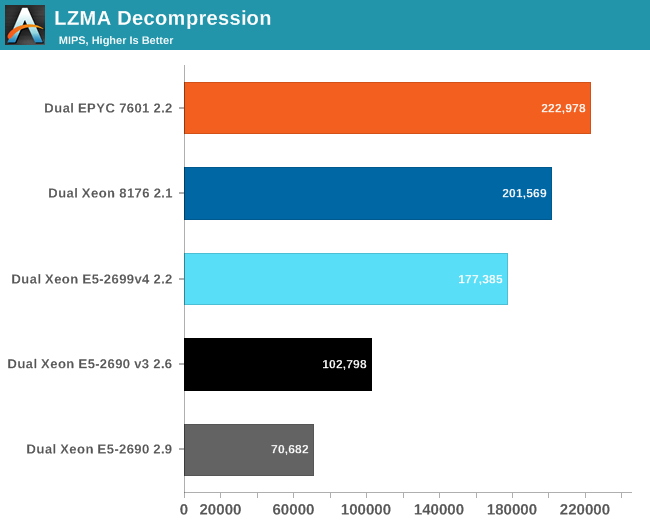

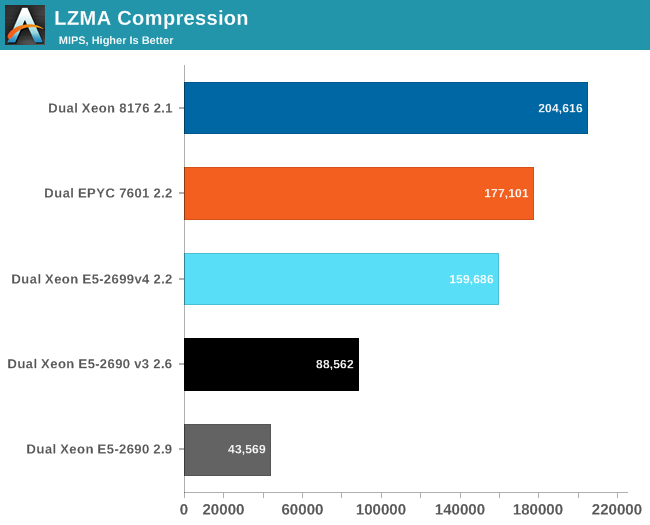

多线程整数性能

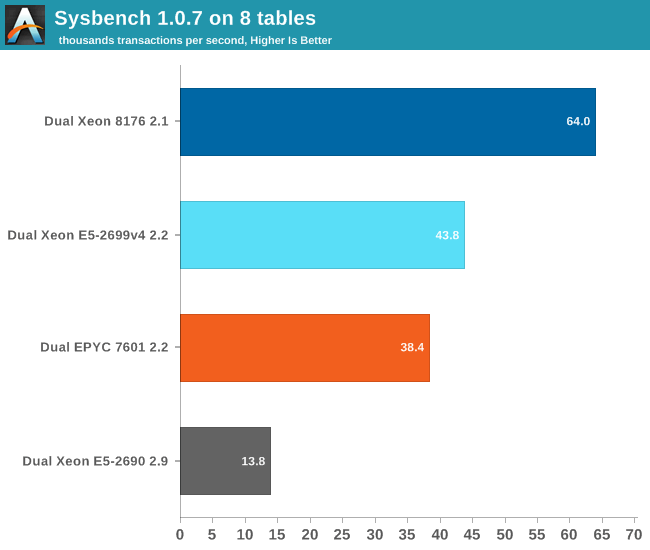

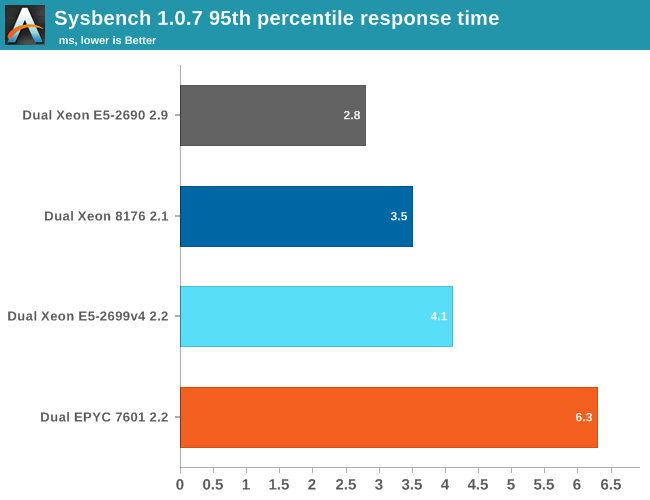

数据库性能:MYSQL Percona Server 5.7.0

使用小数据库,能被L3所缓存:对AMD EPYC来说是最差的场景。

在实际情况中Intel的优势不会这么明显。

如果打开交叉存取性能应该能增加10-15%?

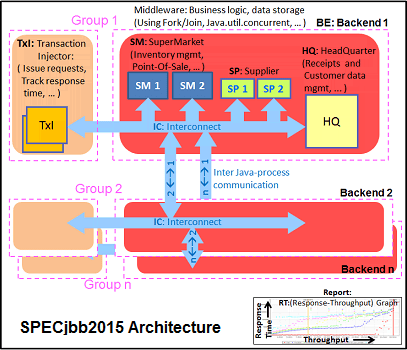

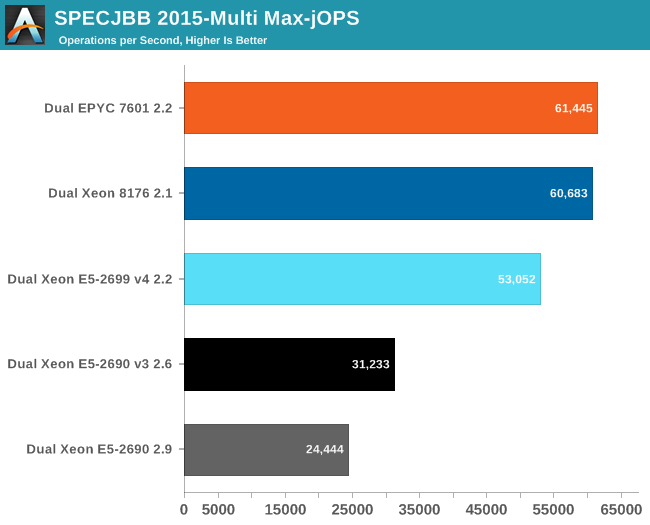

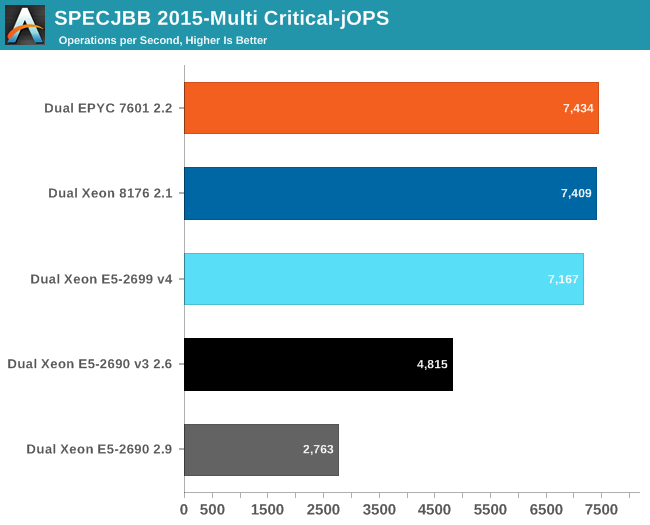

JAVA性能


-server -Xmx24G -Xms24G -Xmn16G -XX:+AlwaysPreTouch -XX:+UseLargePagesIndividualAllocation

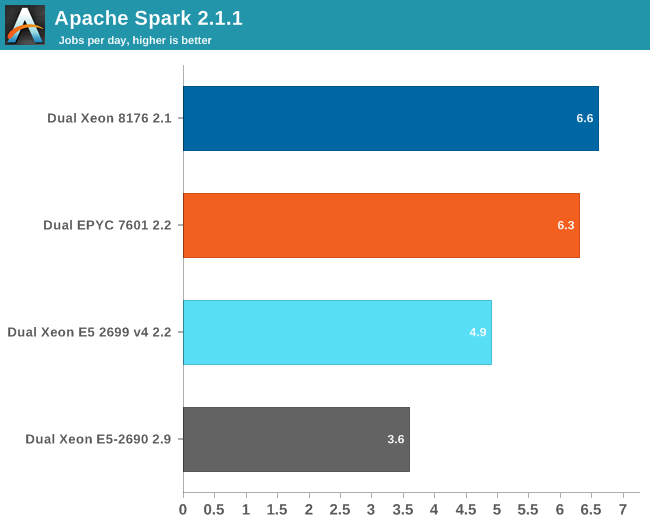

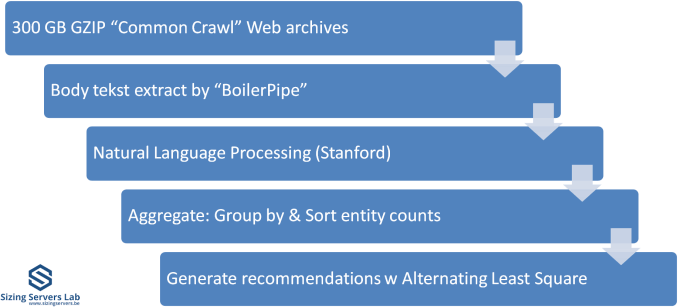

大数据测试 Apache Spark 2.1




浮点性能

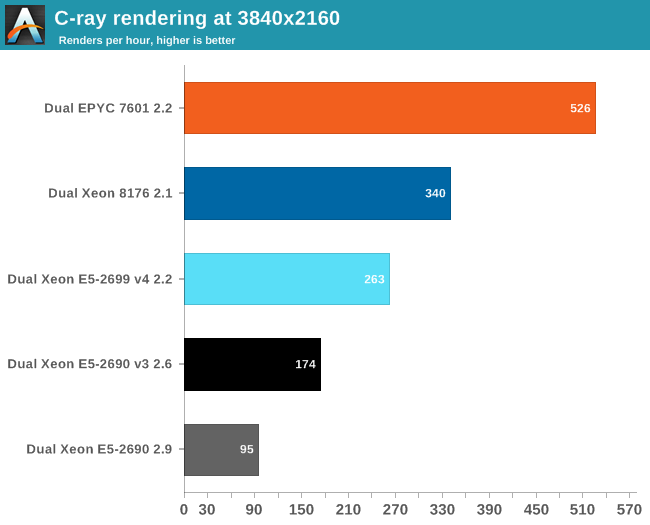

C-ray: 针对L1测试

POV-Ray: 针对L2测试

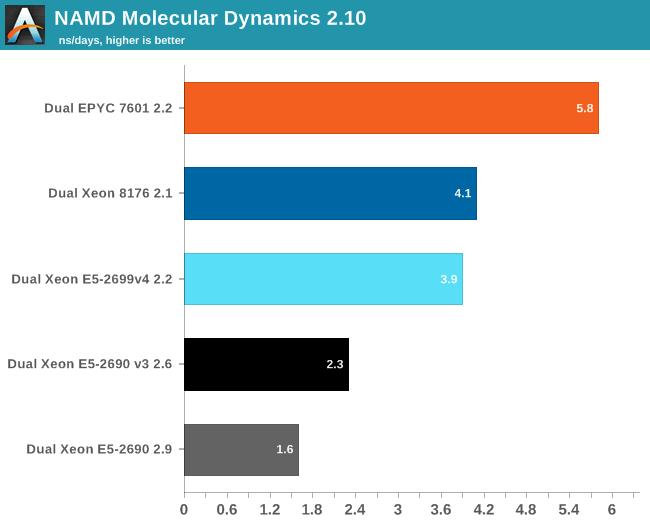

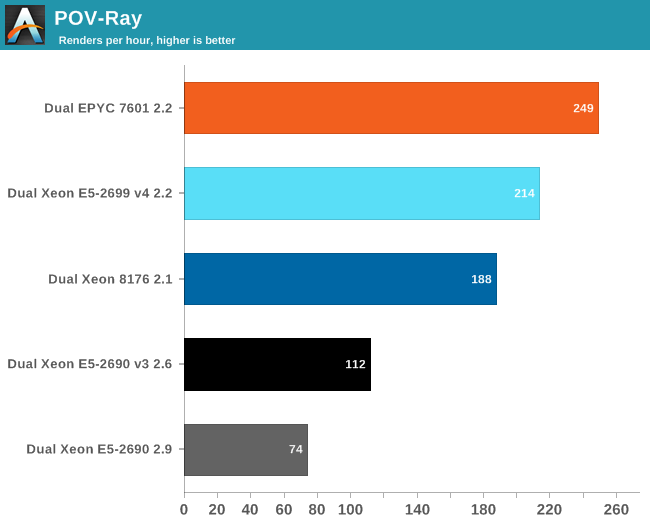

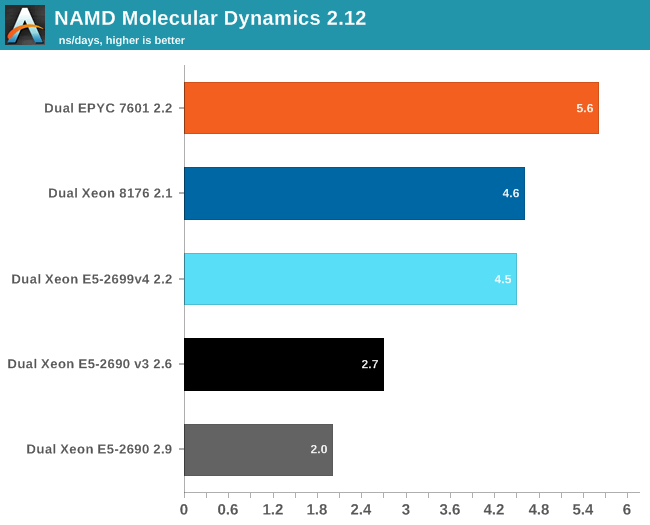

NAMD:针对内存子系统测试

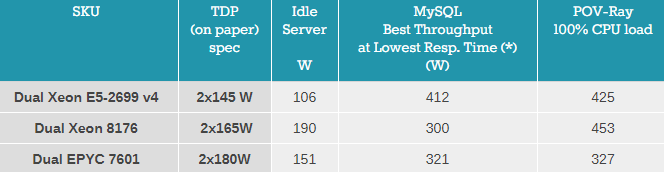

功耗


EPYC 7601在运行整数应用时功耗更高,而用到浮点时Intel系统的功耗就爆炸了(即便不是集中AVX应用)。


结论

首先是价格。如果想要性价比,AMD EPYC更具竞争力。除开数据库和向量化HPC应用,4200刀的EPYC 7601和定价8700+刀的Xeon 8176性能不分伯仲。

价格相近的Xeon 8160核心少了8个,性能要低15%左右,却比EPYC还要贵500刀。

当然一切都取决于最终整个系统的价格,不过看起来AMD在价格上会给Intel很大压力。

点击查看原图

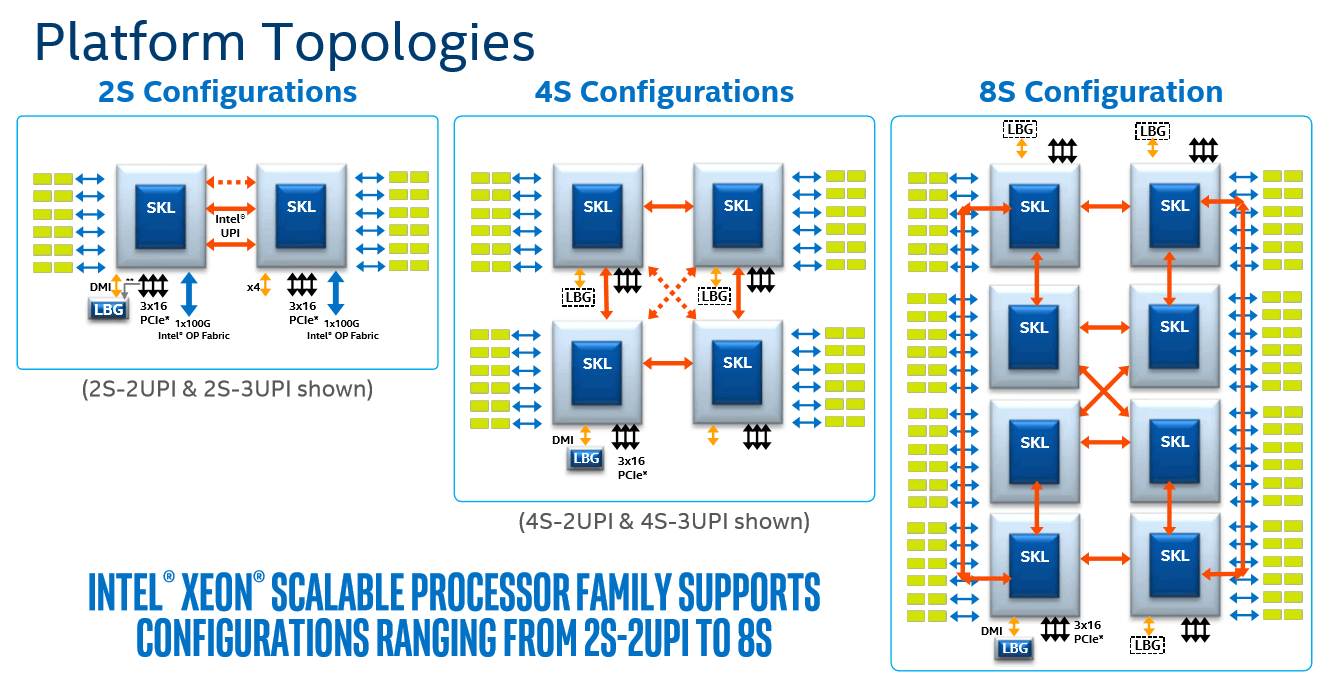

Skylake-SP可以拓展到8路系统,说实话这部分市场正在快速萎缩,关系不大。

同时AMD的单路EPYC,甚至更具吸引力。单路EPYC 7551P性能会高于很多双路至强的方案。同价位单路EPYC比双路至强核心多出8个,频率相近,还不需要处理器间的互连 – 主板更简化,更便宜。

然而如果你花大价钱买软件,情况就不同了。Intel的高价不再那么重要,拥有最高单线程性能,高吞吐量,用HPC软件的话还能从AVX 2.0/512中受益。

对于这种人,想完全发挥EPYC的性能就需要更多优化和调整,对于小企业不大可能。但对于有资本进行优化的云服务提供商,这是一次性投资。微软已经开始在Azure 云数据中心中部署AMD EPYC。

展望未来

Intel有更好的结构,以后可以塞进更多核心。

然而AMD也有Zen这一强大武器,向量浮点指令在Zen上更快,且同频整数性能与Intel顶级相当。

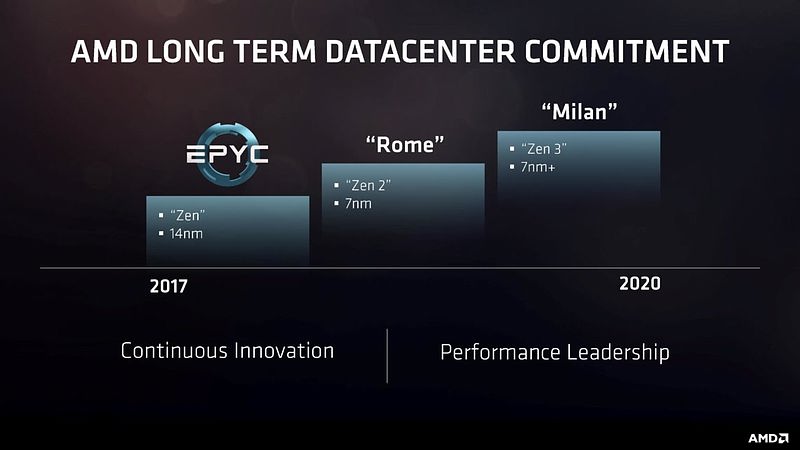

双CCX 4xMCM设计留了许多提升空间,期待AMD的下代7nm”Rome”服务器芯片。

AMD这次执行的非常好,在关键市场以低价位带来了有竞争力的性能。

Intel方面 Skylake-SP性能很棒,拓展性良好。但架构的提升被大幅涨价和过度的市场细分所掩盖。

本帖地址:http://www.moepc.net/?post=2442

via:http://www.anandtech.com/show/11544/intel-skylake-ep-vs-amd-epyc-7000-cpu-battle-of-the-decade

原作者:Johan De Gelas & Ian Cutress

MOEPC.NET编译,有删减,转载请保留出处。
