Intel Architecture Day 2018汇总:Sunny Cove, Lakefield 混合架构,Foveros 3D封装, Gen.11 GPU 以及路线图更新

本文地址:http://www.moepc.net/?post=5151


不开玩笑,这次的Architecture Day 大概是Intel 近几年来最有趣,信息量最大的活动了。PR成分较少。在活动上Intel 给出了下代Sunny Cove CPU架构和 Gen.11集显架构的技术细节,并进行现场演示;同时更新了CPU架构和GPU架构的路线图,指明了发展方向;发表了下代封装技术Foveros以及对应产品的信息。


闲话不多说,这大概会是篇很长的文章,大概一次更不完


大家也都知道现在这种活动汇总的文章都是我自己写的东西,已经脱离了以前做翻译的模式。当然更不是某些媒体看着新闻稿写出的猪饲料。

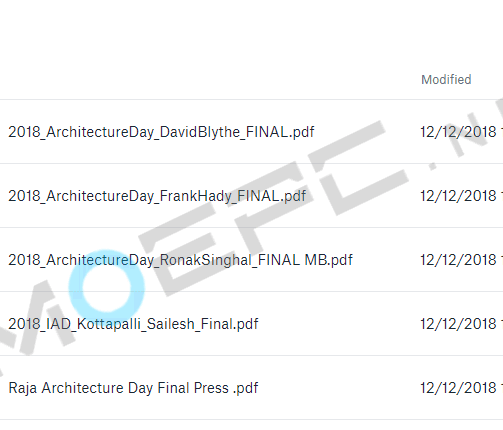

NDA材料和信息这堆东西我早就从Intel 收到了(和国内媒体不同)尊重其他外媒和NDA就没有提前发布,以后也会这样。不过没有到现场,会缺失部分细节,从Anandtech等其他媒体转载引用的部分有注明。


文章顺序和往常的汇总文章一样。


先暂时放出CPU架构及路线图部分。这部分是13号凌晨写的。后续的Foveros 封装、工艺及显示架构部分其实已经写完了,会在后面放出原因有些人应该懂得


点击相应标题跳转文章内容


CPU部分:是时候说再见了,Skylake

Sunny Cove:是时候说再见了,Skylake


Sunny Cove 架构信息

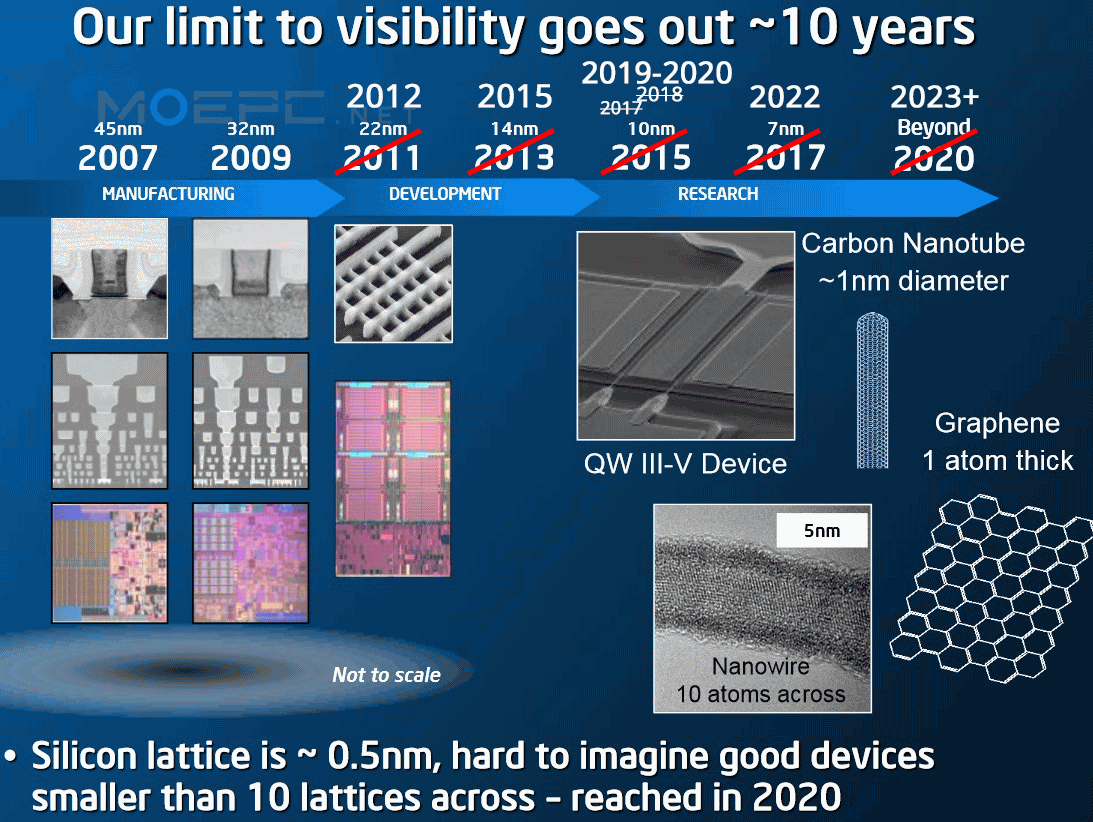

上一次Intel 发布全新CPU架构要追溯到2015Q3 的Skylake Launch。随着10nm 鸽了又鸽,新架构的发布也只能不断推迟,Tick-Tock变成了P-A-O-O-O-OOMG

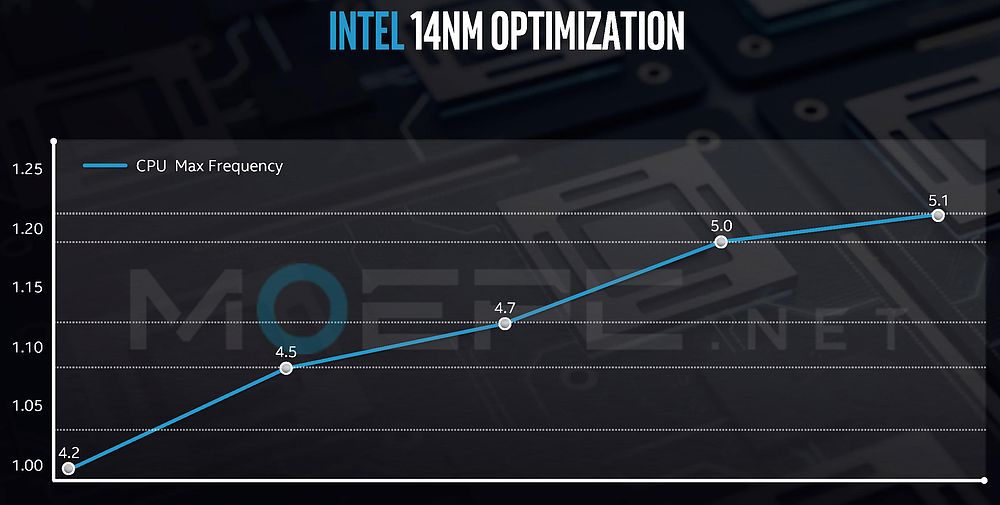

Kaby和Coffee除了频率和核心数的增加外,核心架构算是没动过。得益于14nm原本的制程优势+Skylake的IPC优势,性能在2018年依然有足够的竞争力,功耗方面的问题已经开始显露。




其间出过Cannonlake-U的独苗i3-8121U,对比现有的14nm产品,无论是性能还是功耗都很尴尬,更体现出之前10nm有着严重的问题。【COAG到现在都没法用,Gen10的GPU大概就是因为这个原因大面积挂掉。】


之前旧新闻里有过的信息不再重复:

Intel (临时) CEO Robert Swan 在瑞信 22届TMT大会的演说【摘要】

现在10nm 的日程总算定了下来,Intel 也终于揭晓了10nm的CPU架构:Sunny Cove。


Sunny Cove是Intel的新核心架构名称,源于Intel内部的项目代号。原本公开的名字一直都是Ice Lake,GCC等也是-march=icelake,Intel 从这代开始把核心架构名称和核心代号区分开来。以前Skylake就是Skylake-S/H/U/Y等核心的架构名,现在核心架构名叫Sunny Cove,实际产品的核心代号依然是Ice Lake,比如Ice Lake-U/Y、Ice Lake-SP等。

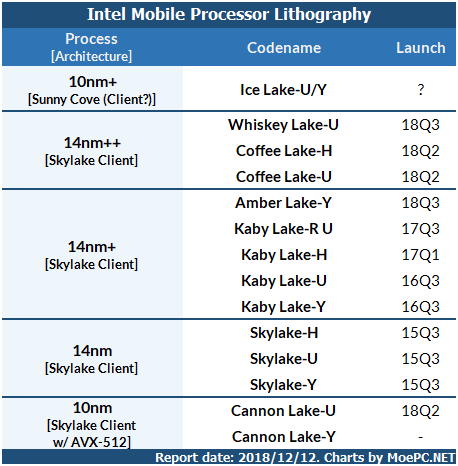

拿Intel移动版处理器为例

实际产品的核心代号依然为Ice Lake

现在核心架构叫Sunny Cove


另外Sunny Cove 也有不同版本。Ice Lake有Server和Client两版,在Intel的材料中现统一称为Sunny Cove。具体区别未知,根据现在Skylake Client和Server的区别来看,大概是AVX-512单元和缓存配置。

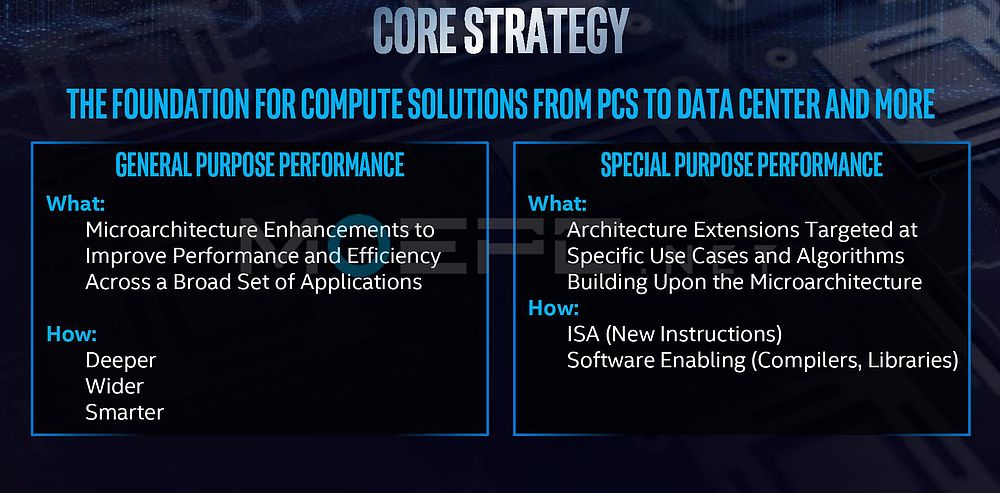

Intel 介绍Sunny Cove的时候,先从核心架构的策略开始。Intel 把性能分为两部分:通用计算性能和特殊计算性能。

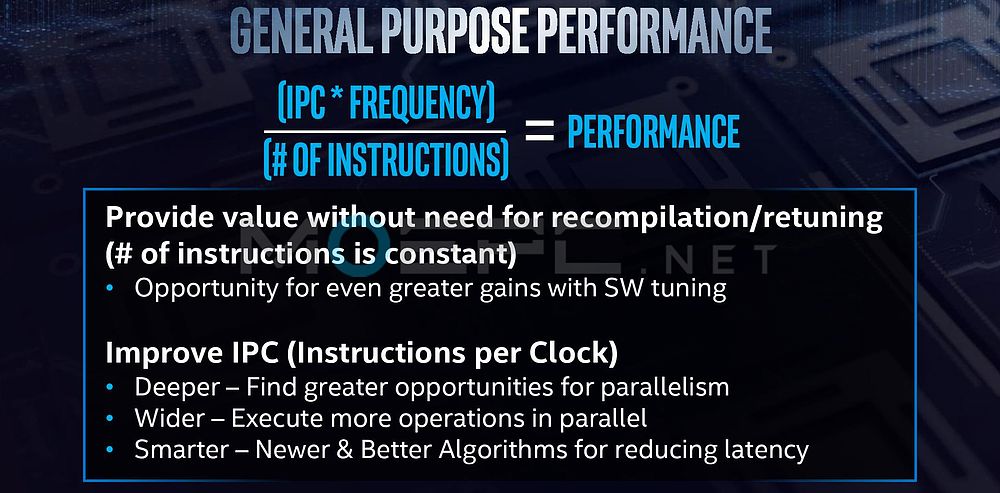

通用计算性能的提升主要靠IPC和主频的提升。这个IPC就是大家所泛指的“IPC”,通过更深、更宽的管线【后端】和更先进的算法【前端】来提升每周期指令数。主频的提升就更简单了,通过新工艺节点以及半节点的优化提升频率。IPC和频率基本能在所有的程序里看到效果,简单有效,无需对现有代码进行改动。

Sunny Cove就是依靠上面这些达成更高的性能的:与Skylake相比,管线更深、更宽、前端更加智能。



这次Intel 并没有给出前端的具体数据,说要等到2019年后面才会透露。。。活动上只公开了后端的提升。

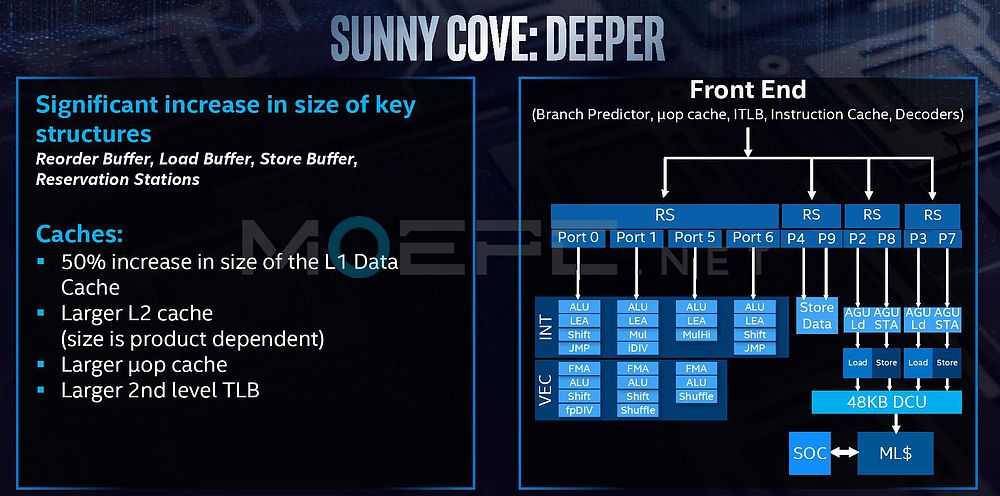

Sunny Cove 的ROB、L/S缓冲区、保留站等都在容量上有显著增加。


缓存的话,最明显的大概是L1D,从32KB增加50%至48KB,这是自Nehalem以来,Intel首次增加L1D的容量。


L2缓存也有增加,容量视产品不同有变化。Client 版本应该是512KB,Server 版本会更大【Skylake分别是256KB/1MB】。


μop缓存和二级TLB更大了,具体数据Intel 没有透露,对性能会有较大的正面影响。

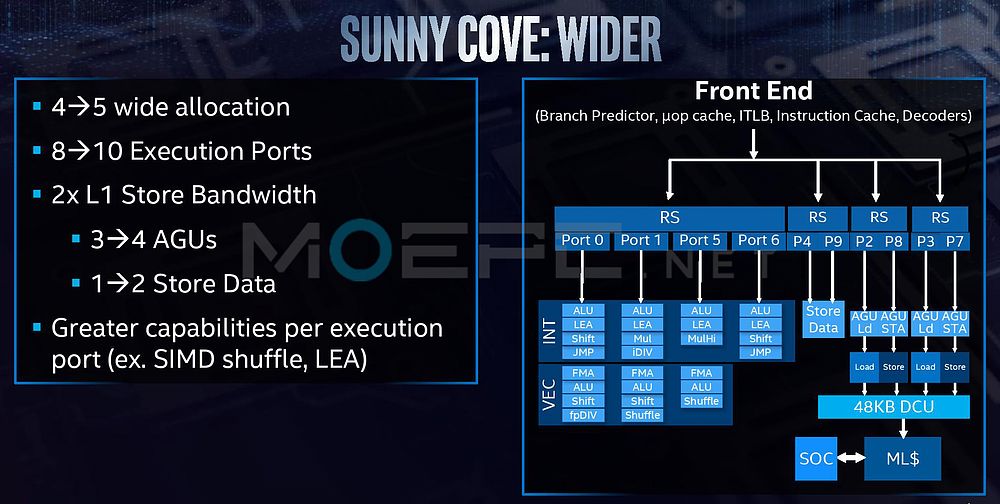

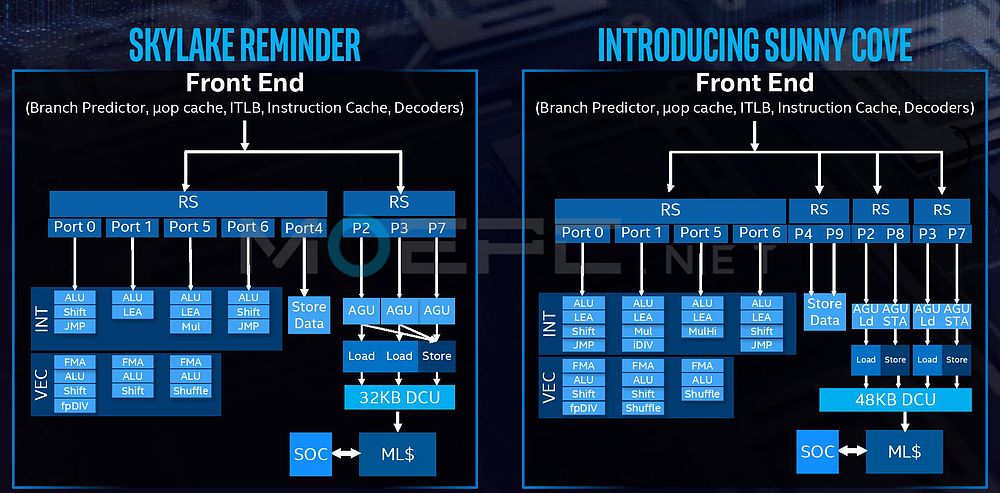

Sunny Cove的并行度相比Skylake也有明显增加。


Allocation由4-wide增加至5-wide,总的执行端口从8个增加至10个;


L1的Store带宽翻倍,AGU从原来的2L+1S变成2L+2S;


整数及浮点端口的能力也有提升。


整数方面:Port 0 和Port 6 都获得了LEA单元;Port 1 增加了Mul 和iDIV 单元,原本Port 5 的Mul 单元变为MulHi单元【具体作用未知】。


浮点方面:乍一看只有Port 1 有变化,增加了Shuffle单元

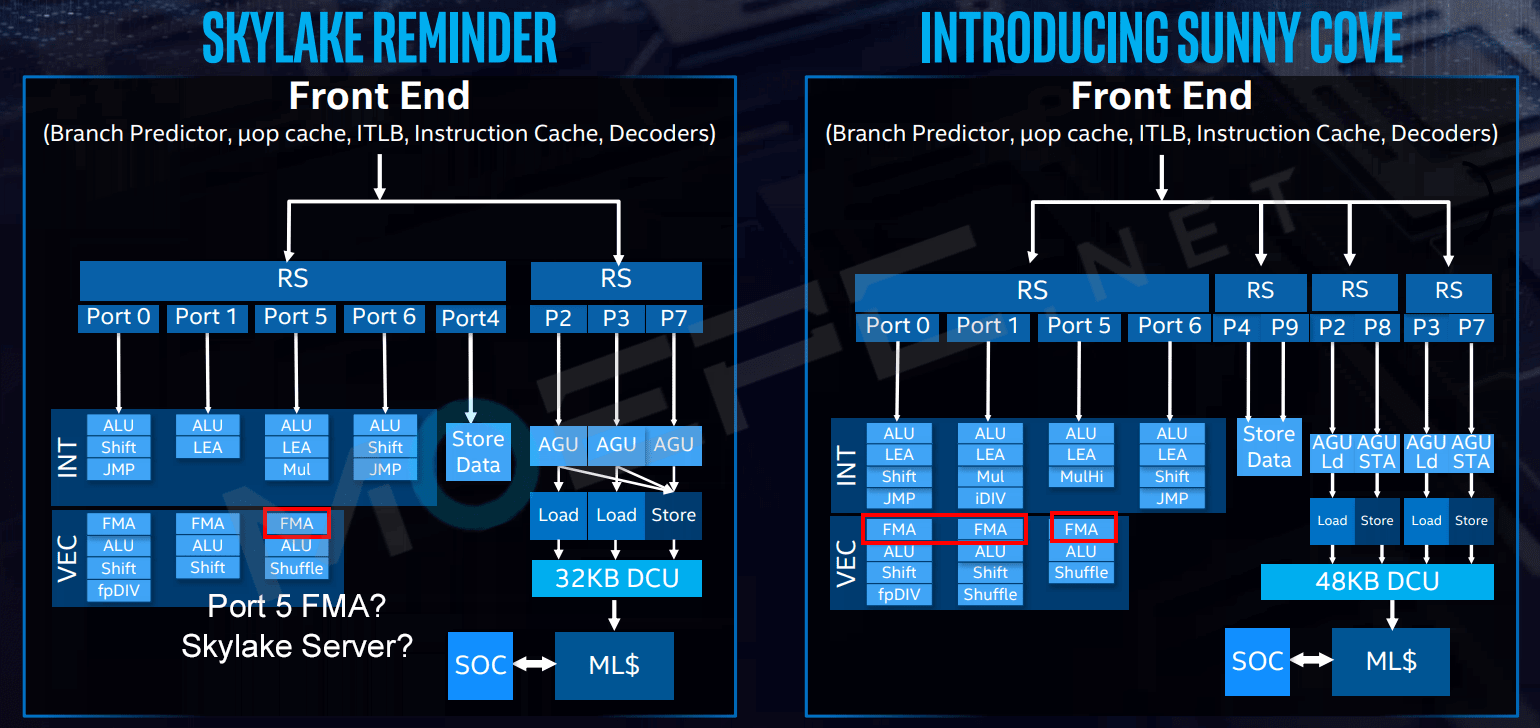

仔细一看会发现有蹊跷。Intel的架构对比图里,Skylake的Port 5 有FMA单元。


而Skylake Client 的Port 5 是没有FMA单元的。

除非Intel打错了,不然这里的Skylake应该是Skylake Server,有俩AVX-512单元:Port 0+1 和Port 5。



点击查看原图

这里的情况有两种可能:

  • 1.这个是最可能的情况。Intel 拿Skylake Server 和 Sunny Cove (Server)作对比,两边都有俩AVX-512单元,配置没什么变化。消费级所用的的Sunny Cove(Client)大概不会有Port 5的那个FMA,只有Port 0+1能够执行AVX-512。
  • 2. Intel拿 Skylake Server 和 Sunny Cove (Client)作对比。Sunny Cove是支持AVX-512的,所以至少要有一个FMA资瓷AVX-512。第一种可能Sunny Cove (Client)新增加了一个Port 5 AVX-512单元,达到Server的AVX-512性能级别,这个不大可能。第二种可能Sunny Cove (Client)的Port 0+1无法捆绑执行AVX-512指令,只有Port 5能执行,限制到Server 一半的AVX-512性能,这个也不大可能,会浪费太多资源。第三种可能Port 5增加的FMA只支持256b,这样用Port 0+1支持AVX-512,性能不会威胁Server版本,同时执行AVX2等256bit指令时性能还能增加50%。

这一点到目前为止我没看到有任何外媒提到过。具体什么情况只能等Intel透露更多信息,问了也不会告诉我的。。。


以上这些改进能带来多少IPC提升还无法预测,不过个人认为会大于Intel 之前每代的5% 提升就是了….

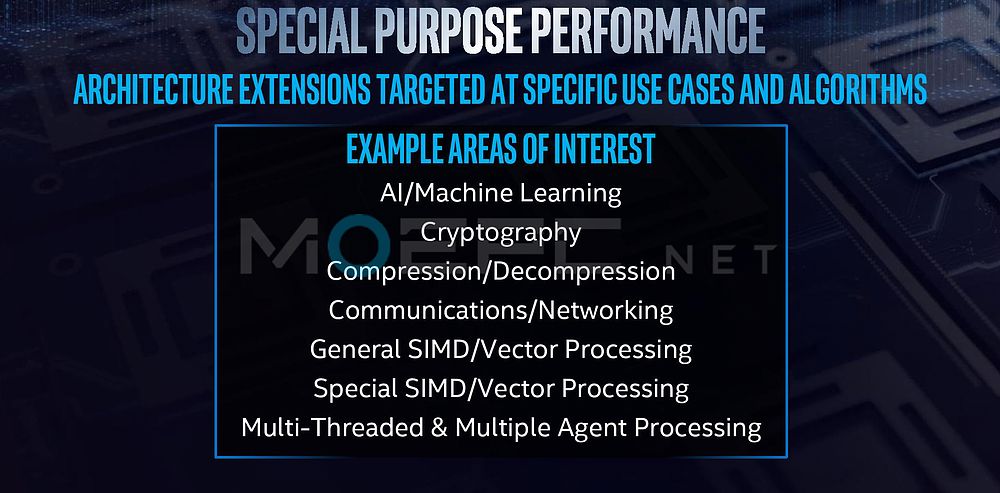

说完通用计算性能,接下来是特殊计算性能,它是针对特定应用场景和算法进行架构及指令的优化,当然性能提升也仅限于这些应用了。例如AI/ML、加密、压缩/解压、SIMD/Vector 计算等,这些东西主要为企业级市场准备的。

大部分新增的指令集都是基于AVX-512的,会用到AVX-512单元。

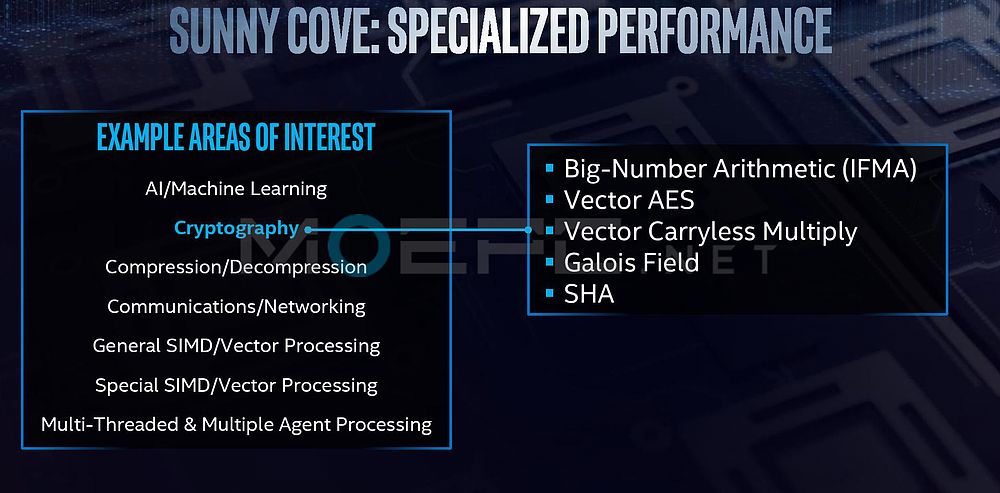

Sunny Cove 在加密性能上有明显提升,新增了IFMA(Big-Number Arithmetic)、VAES、Vector Carryless Multiply、Galois Field和SHA-NI 指令的支持。

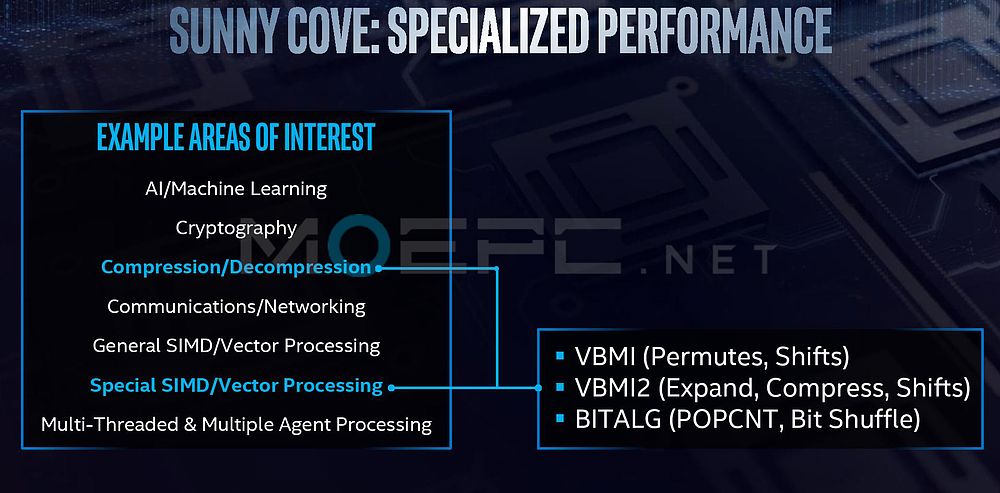

压缩/解压缩和特殊SIMD/Vector计算方面则新增了VBMI/VBMI2和BITALG指令集。

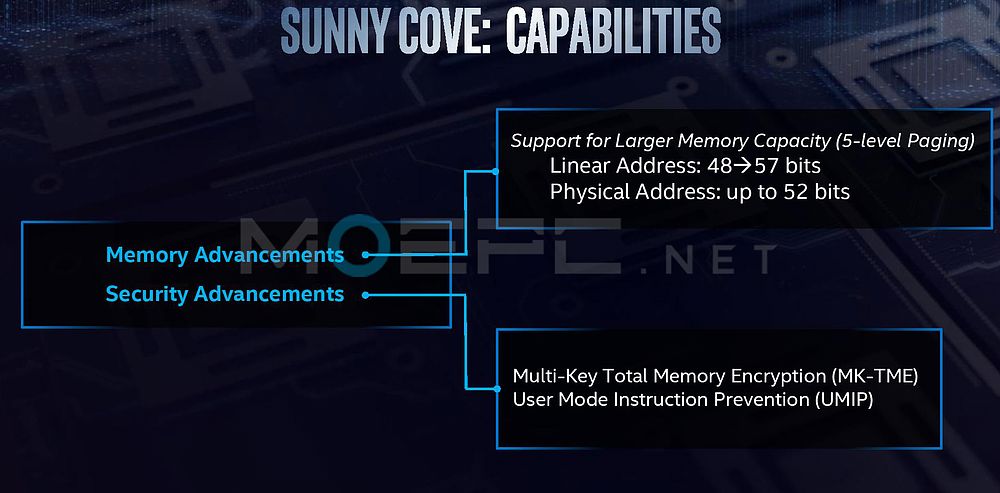

内存寻址支持也有提升。线性寻址空间为57bits,物理寻址空间为最大52bits。这个最大值应该是为Ice Lake-SP准备的。


Sunny Cove架构展示:Ice Lake-U

Intel在现场首次公开展示了采用Sunny Cove架构的产品,核心代号Ice Lake-U。


Ice Lake-U 预计为4C/8T,GT2 48/64EU【3/4 S】 集显的设计。

点击查看原图

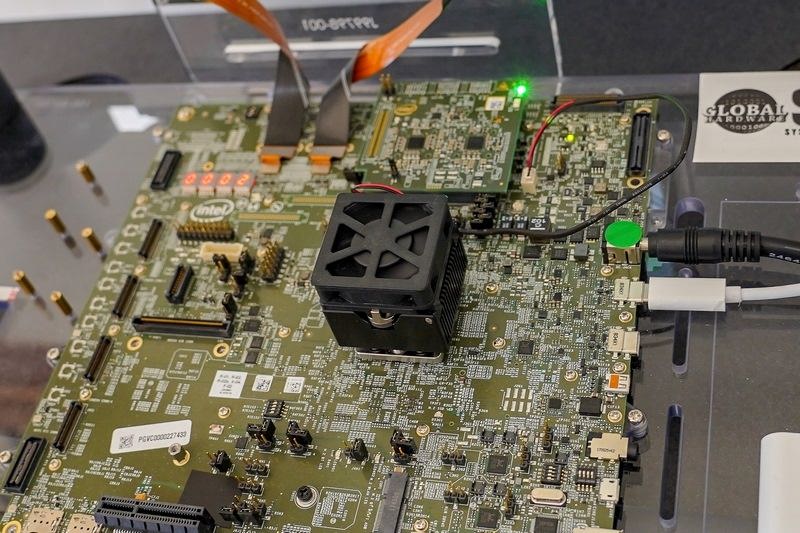

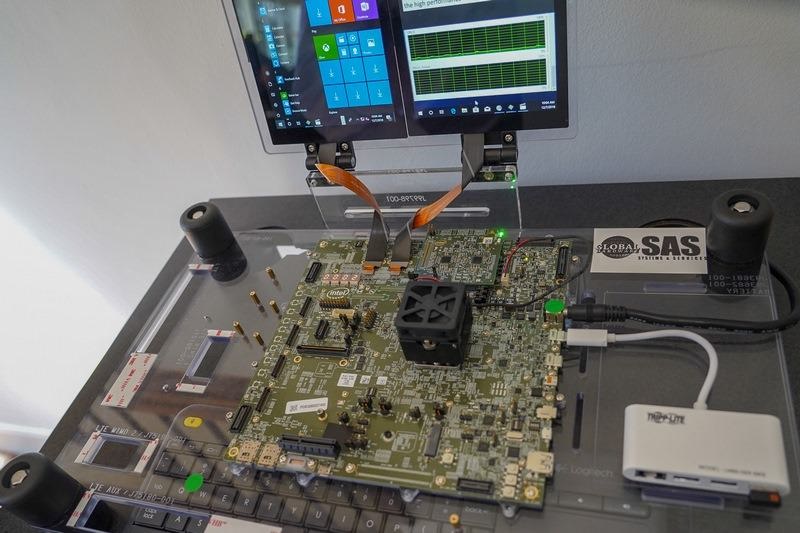

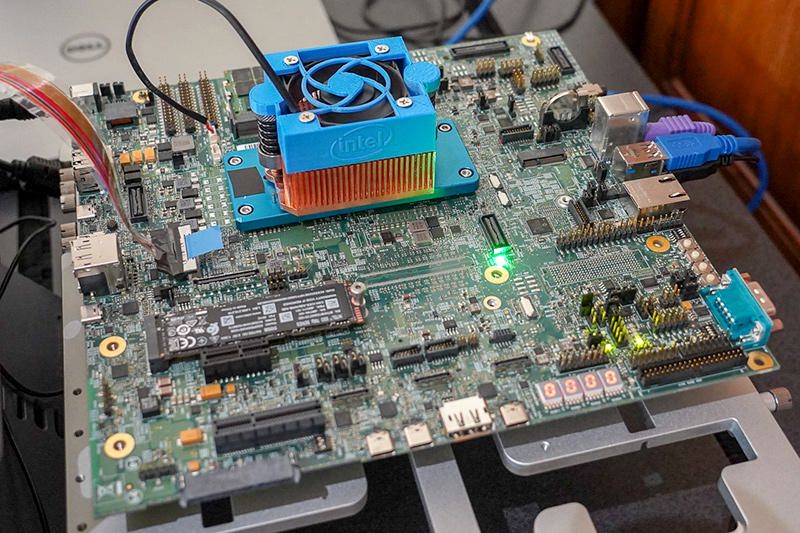

现场的Ice Lake-U RVP测试平台

图源:pcwatch

点击查看原图

点击查看原图

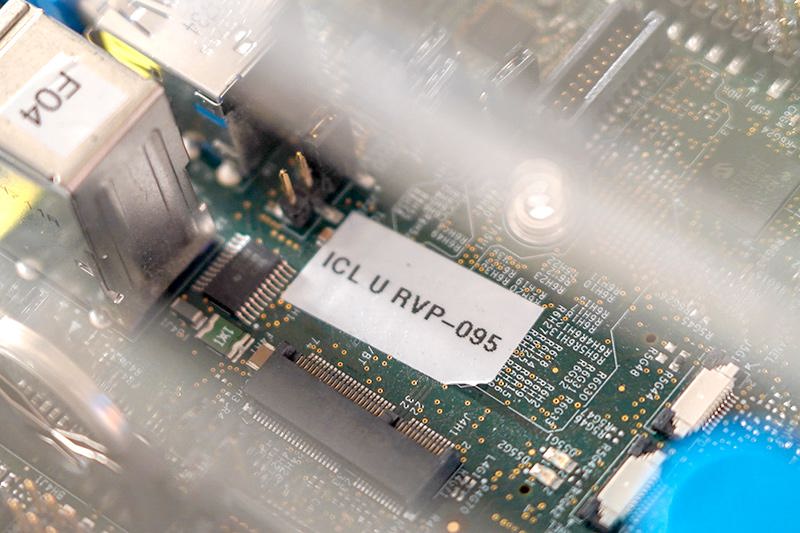

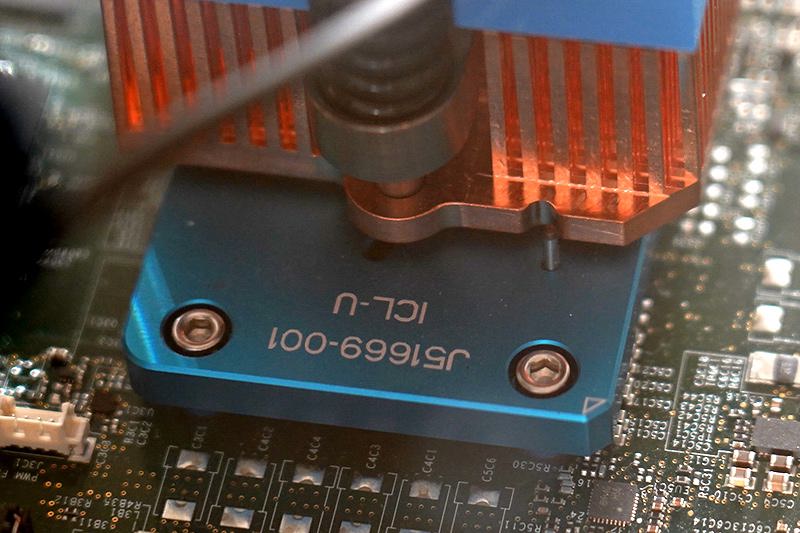

散热器和主板上都有着ICL-U的字样

图源:pcwatch

Intel 称Ice Lake-U 在7zip中要快75%,注意这个并不是之前所说的“通用计算性能”,而是得益于新增的加密指令的“特殊计算性能”,在有加密的情况下,7zip性能高出许多。


拿的是啥对比还不清楚。后面集显展示拿的是Skylake。

采用10nm+工艺(原定),Sunny Cove + Gen.11 架构的Ice Lake家族预计于2019年晚些时候至2020年尽数登场。

Ice Lake-SP 服务器现场演示?

Intel 在Architecture Day 现场也拿出来了Ice Lake-SP的实物。

点击查看原图

点击查看原图

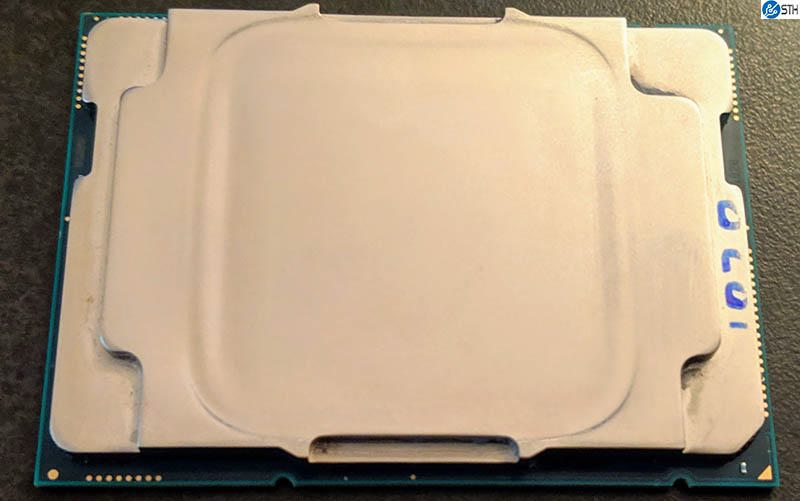

Ice Lake-SP实物展示

图源:STH

Ice Lake-SP也将采用Sunny Cove 架构,预计缓存和AVX-512单元相比桌面的版本会更多。


现场只给看了块有顶盖的ICL-SP,看不到下面是什么样子。


据Techreport主编Jeff Kampman 称Intel在现场有用Ice Lake-SP做AVX-512的演示,至少说明10nm 生出来了能进行正常工作和演示的孩子。Ice Lake-SP如果继续传闻的单Die设计,面积不会小。

Ice Lake-SP预计将于2020年初到来。





Intel的big.LITTLE: 代号Lakefield,5个核心

这个就非常有意思了。Lakefield的传闻已经有很长时间,现在终于看到它在现实中工作的样子了。

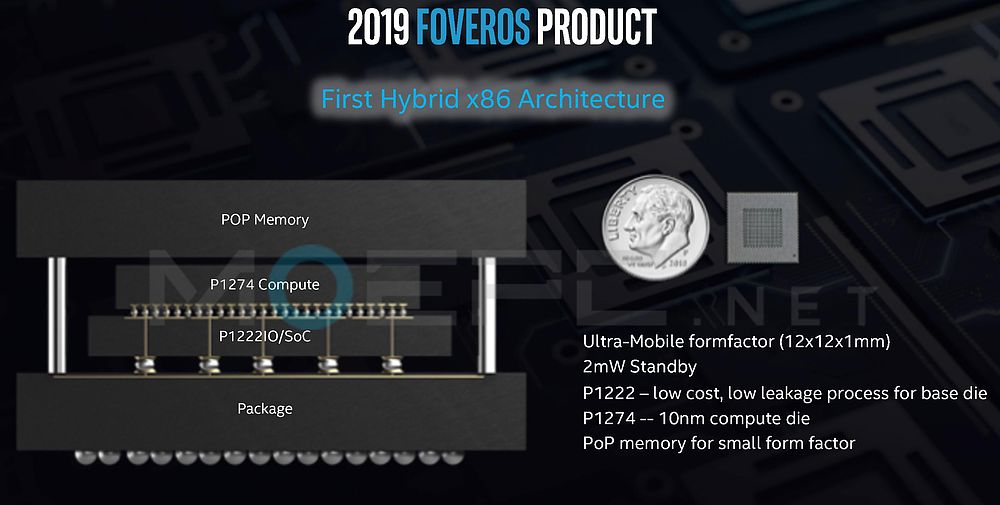

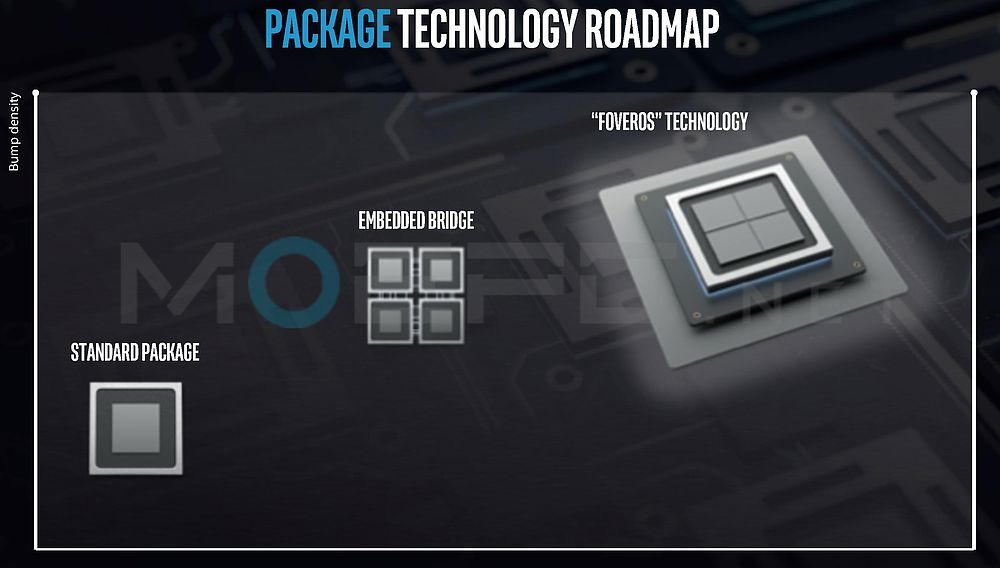

Lakefield 采用Intel 的下代3D封装“Foveros”【介绍已经写完,会在下次更新】,集成度非常之高


封装尺寸只有12x12x1mm。实际的die会更小。




有两颗Die,一颗P1274 – 10nm的Compute Die封装在上面,里面是所有的计算核心(CPU+GPU)。


下面是P1222 – 22FFL工艺的Base die 在下,概念类似于interposer, 但里面集成了SRAM、I/O、芯片组、供电等低功耗电路。


22FFL 别看是“22”,实际上是基于目前Intel 14nm打造的。成本低,漏电也少,Intel 靠它在Lakefield上达成了2mW的Standby power!


Intel 说是某个大客户点名要的产品,所以做了Lakefield 出来。具体是谁我觉得很明显了。


然后Foveros封装之上,再用POP封装进LPDDR4内存,这个现在手机SoC就已经有广泛使用。


点击查看原图

点击查看原图

点击查看原图

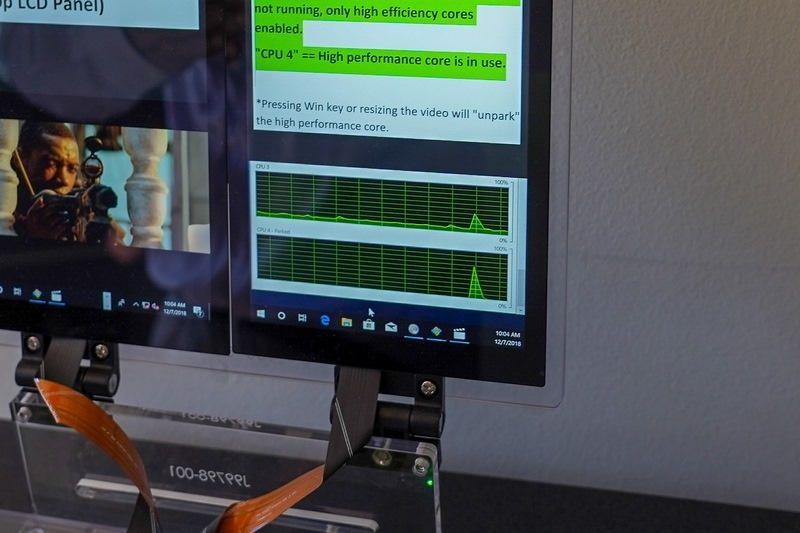

现场展示的lakefield。

图源:pcwatch

发热问题如何还不清楚。Intel 已经能拿来正常演示,说明问题不大。Intel说下面的22FFL的发热本身就很低。


img003 (2).jpg

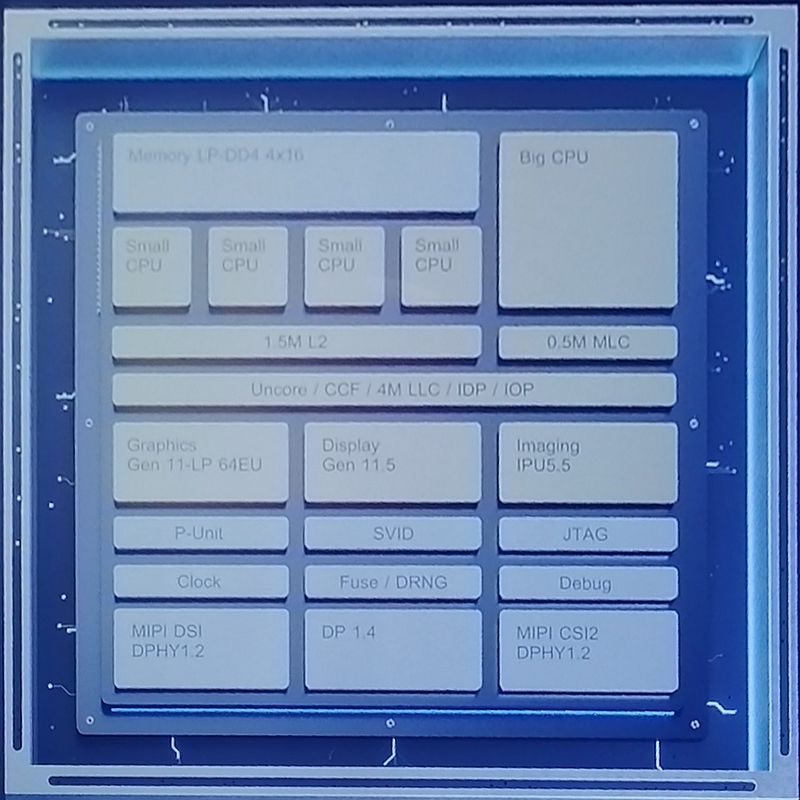

至于架构方面,Intel 给的NDA PPT里把这张去掉了。。。上面的图片是Anandtech CPU编辑Ian 拍的图片。

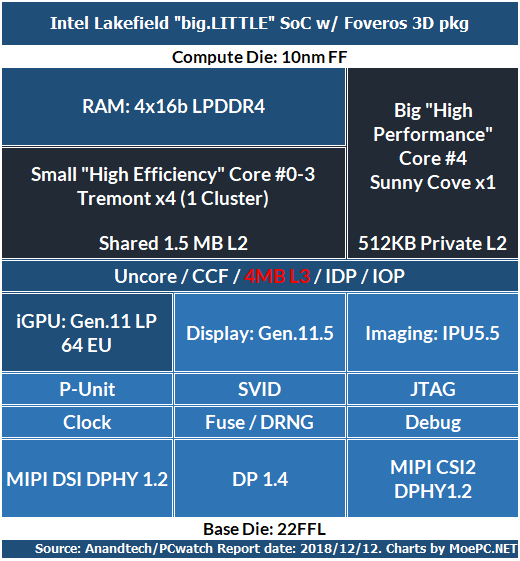

转换一下大概是这个样子:




计算性能方面,CPU为1+4架构,大核是Sunny,官方给的信息只有这么多。


不过不难猜到

1x 大核为Sunny Cove 架构 + 512KB L2,这个推测和ICL-U用的是一个。


官方称之为“High Performance” 高性能核心,为Core #4.


4x 小核为Tremont 架构 + 1.5MB 共享L2,就是下代的阿童木,虽然图上显示的是独立的4个核心,在这里应该是4核组成的一个CMP模块。1.5MB L2相比GLM+的4MB有大幅减少。


官方称之为“High Effciency” 高能效核心,为Core #0-3.


相应的,Intel 在Uncore/LLC部分 增加了4MB L3,这个应该是5个核心共享的。一方面弥补Tremont 减少的L2,L3还能存储数据供big.LITTLE核心之间共享。


奇数个核心+混合架构 这样的配置比较奇葩。




集显则是下代Gen.11 LP集显,和桌面一样的GT2配置,64EU,性能非常可观。目前的阿童木最高只有18EU。


Lakefield 是款非常有意思的产品。在小小的封装里集成了高性能架构,5个核心,64EU的集显,更不用说还有一大堆I/O等电路。

和10nm的FPGA一道,Lakefield 将成为首批采用Foveros封装的产品,2019年发布。


说实话,Foveros 来的这么快着实让我感到惊讶。

Foveros 封装可以说代表了以后移动SoC乃至桌面、服务器领域的未来。即便那未来相对比较遥远。





Core、Atom、Xeon 架构路线图更新

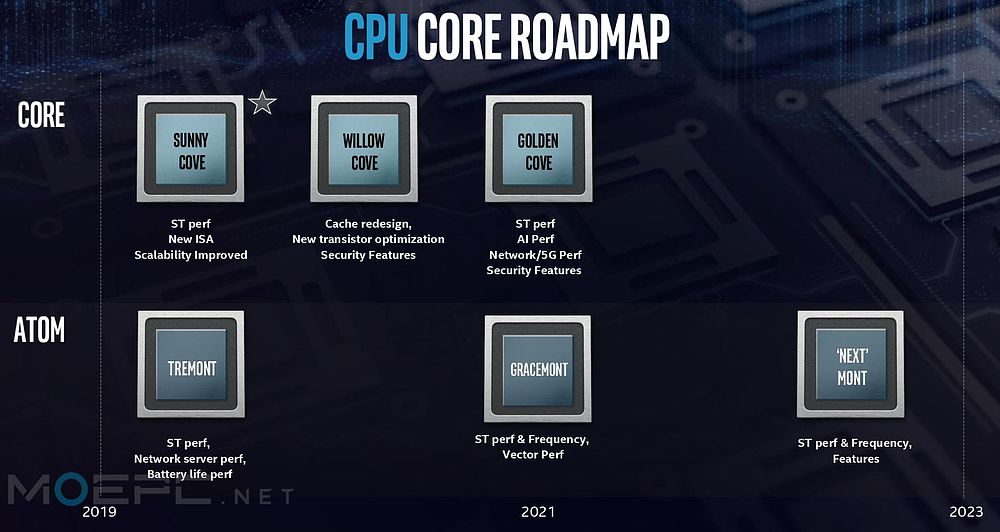

Intel 在活动上更新了CPU核心架构的路线图。

高性能的Core架构方面,现在我们看到的是2019年的Sunny Cove,提升单线程性能、增加ISA、拓展性提升。


2020年会有缓存架构重新设计、晶体管优化、安全强化的Willow Cove


2021年则是单线程性能、AI性能、网络/5G性能均有提升的Golden Cove。


低功耗的阿童木更新就慢一些,2019年是Tremont,单线程性能提升,网络服务器性能提升,10nm更加省电;


下个核心则要到2021年才会更新,Gracemont 带来更高的频率和单线程性能,Vector 性能提升。【或将引入AVX?】


Gracemont 的下代定档2023年前,代号未定,目标是更高的单线程性能与频率,更多新功能。

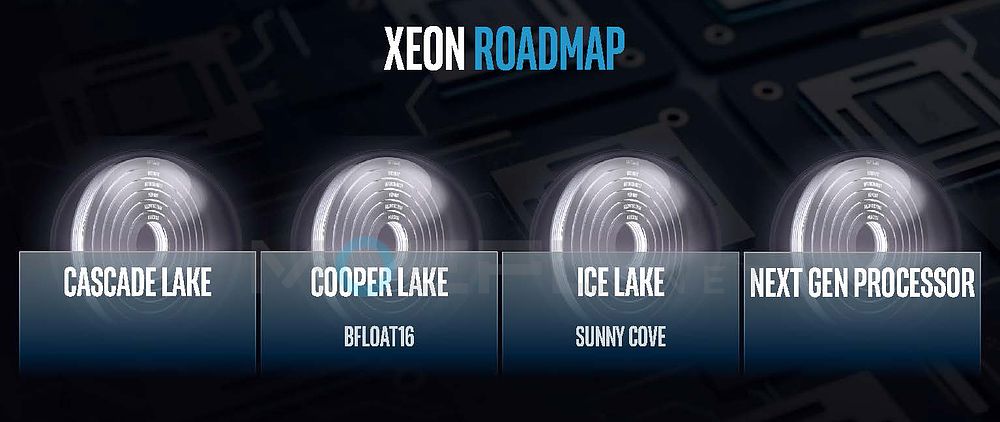

服务器方面,Cascade Lake 的下代Cooper Lake 将引入BFLOAT16。


Ice Lake-SP搭载Sunny Cove



这张半年前我做的路线图,当时知之甚少,有很多错误的地方。


下代不出意外将会是Sapphire Rapids。据说进度有所提前。


点击查看原图

另外大家可以猜猜。。。Intel的 28C Xeon 3175X何时解禁



本文地址:http://www.moepc.net/?post=5151

MOEPC.NET编辑,转载请保留出处。

图片来源:

Slides&NDA Information: Intel

Lakefield blockdiagram:Anandtech www.anandtech.com/show/13699/intel-architecture-day-2018-core-future-hybrid-x86

Ice Lake-SP:Servethehome www.servethehome.com/first-pictures-of-intel-ice-lake-xeon-server-chips/

Ice Lake-U/Foveros/Lakefield: PCWatch pc.watch.impress.co.jp/docs/news/1158136.html
