AMD Zen架构 – Zeppelin齐柏林 架构图曝光

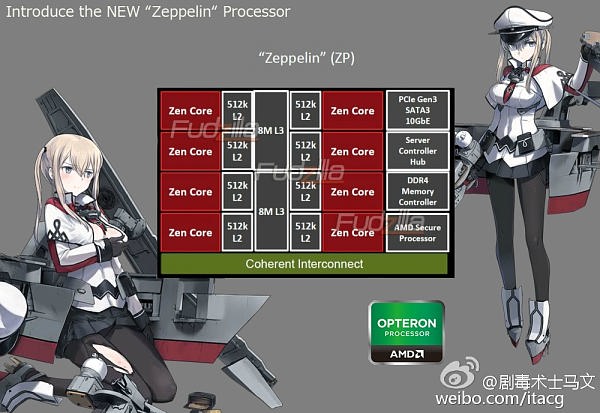

自制的新款PPT

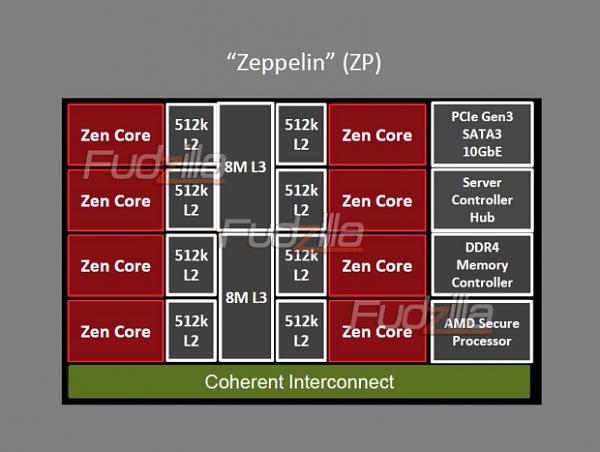

AMD Zen全新架构的处理器将在2017年发布,陆续登陆桌面、服务器等市场。不同于当前推土机架构的双核合一模块,Zen将回归传统独立核心设计,并且有很特殊的组合方式。Zen处理器的基础模块叫做“Zeppelin”(齐柏林/ZP),今天我们第一次看到了它的基本架构图:可以清楚地看到,每一个Zeppelin模块都有8个物理核心(16个线程),每核心512KB二级缓存,同时每四个核心共享8MB三级缓存,那就是总计4MB二级缓存、16MB三级缓存。


模块内还集成了PCI-E 3.0/SATA 6Gbps/10GbE控制器、控制器中心、DDR4内存控制器、安全处理器,然后通过一致性互连总线,与其他模块组成更大规模的产品。
不过很显然,这里展示的是Opteron服务器版本,桌面版显然不会有服务器控制器中心(Server Controller Hub),而且桌面上预计最多也就只有8个核心,那么一致性互联(Conherent Interconnect)也就没必要了。
在服务器上,AMD Zen Opteron处理器将分为三个类型,都有自己的接口:
第一部分代号“Snowy Owl”(雪?),4/8个核心,封装接口SP4R2 BGA,面向入门级服务器。
第二部分代号也是“Snowy Owl”,8/12/16个核心,面向中端市场,封装接口SP4 BGA,其实兼容SP4R2但不知道为什么搞出两样来。
第三部分代号“Naples”(那不勒斯),16/24/32个核心,顶级产品,封装接口SP3 Socket。
当然,它们都支持同步多线程技术,最多可提供64个线程。
性能方面,AMD对最核心的IPC(每时钟周期指令数)极为保密,但是有不少内部人士称,Zen是完全有能力和Intel Skylake一较高低的。

更多关于Zen架构信息:

【AMD Zen架构工程样品信息 目前步进A0】Zen ES is at the moment in revision A0

【AMD下代X86 Zen详细信息】AMD Summit Ridge Processor With Zen CPU Architecture Shown off ? 8 Core / 16 Thread Enthusiast Chip For AM4 Desktop Platform

【AMD Zen架构Naples处理器将有32核64线程】AMD’s Naples Zen has 32 cores
