Vega 10核心面积为484mm2,驱动相关

本文地址:http://www.moepc.net/?post=2360

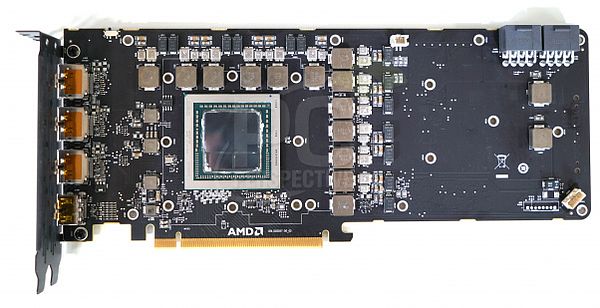

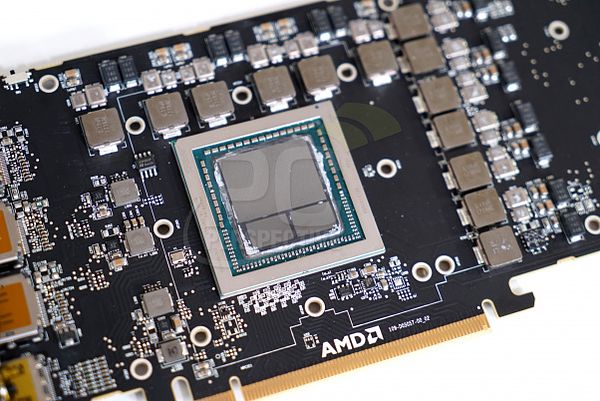

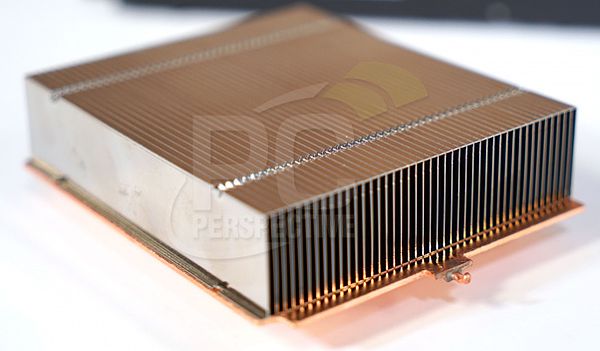

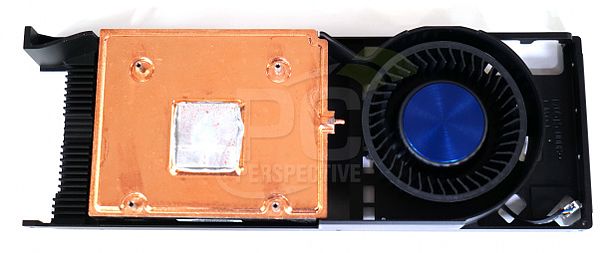

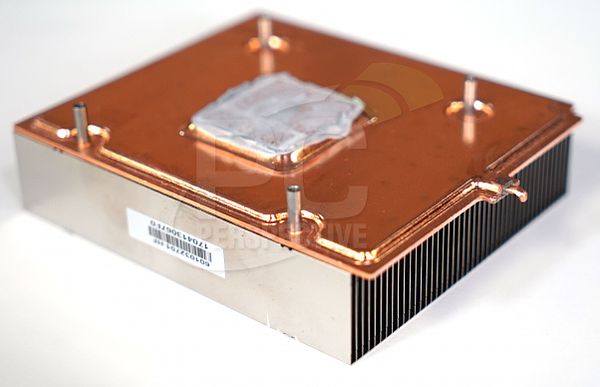

PCPER拆解后算出Vega 10核心的面积为大约564512mm2。【测个die size差这么远】

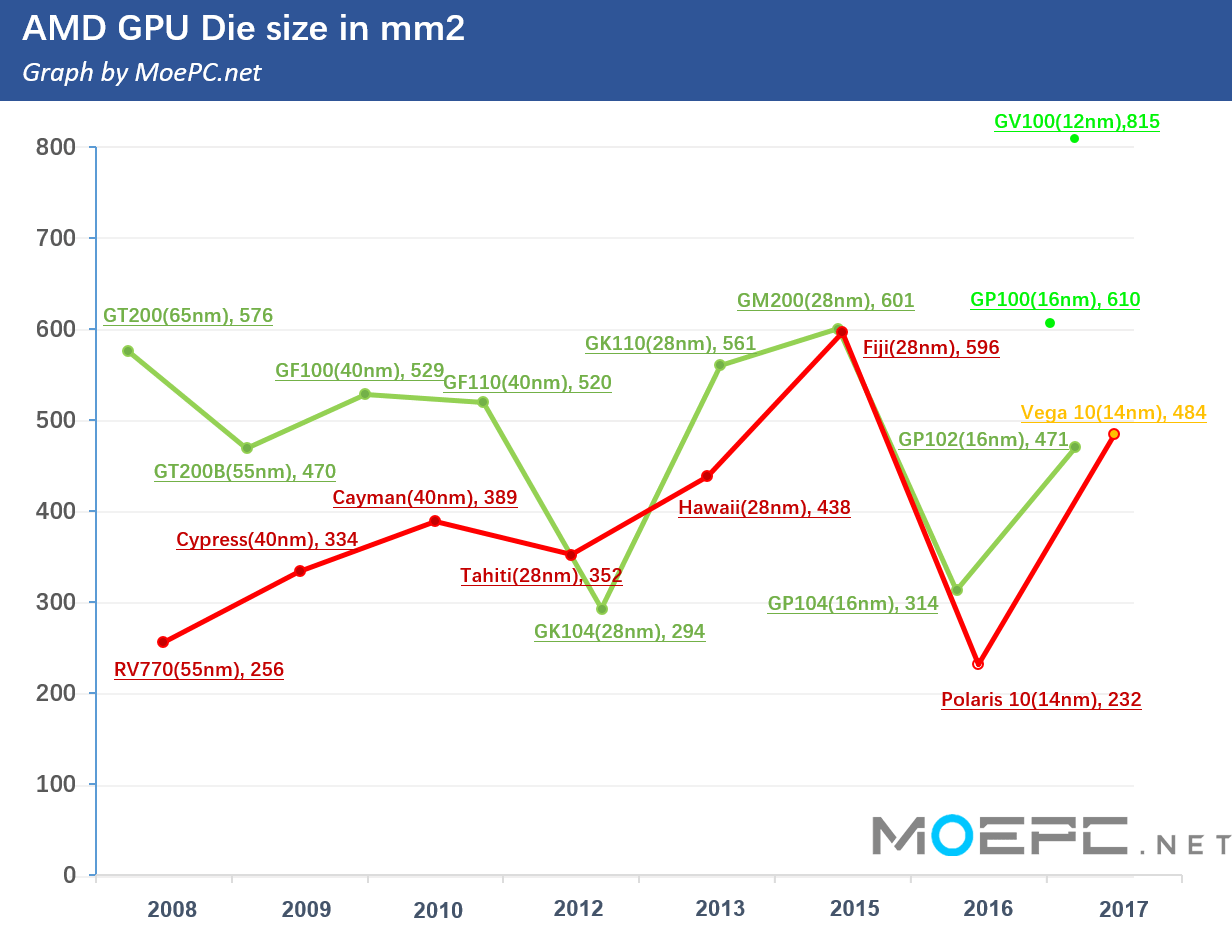

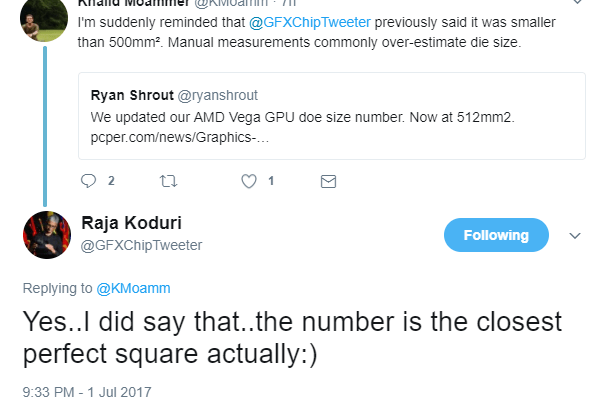

Raja在twitter称Vega 10的核心面积为484mm2【最接近500的完全平方数】

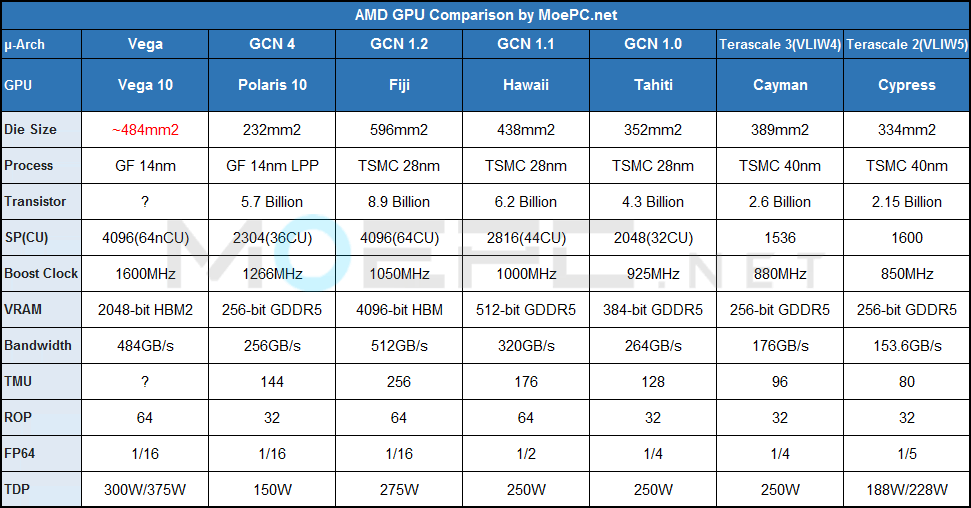

484mm2仅略高于GP102的471mm2。

更换14nm制程后相对15年的Fiji降低了~112mm2

如果只把Fiji换成14nm制程,面积应该在~350mm2

而现在Vega 10至少是484-510mm2,说明大量晶体管用来增加新的功能单元/缓存。


点击查看原图

点击查看原图

一般情况下芯片面积=性能

也有芯片面积=额外功能,至于能否转换为性能则是另一回事…

这个在设计之初应该有平衡性考量


推荐阅读:

RV770背后的故事
http://www.moepc.net/?post=241


RV870背后的故事
http://www.moepc.net/?post=371


目前的驱动很不完善,而且Vega FE和RX Vega对游戏的优化并不会一样

测试结果表明Vega FE当前和Fiji同频性能几乎相同

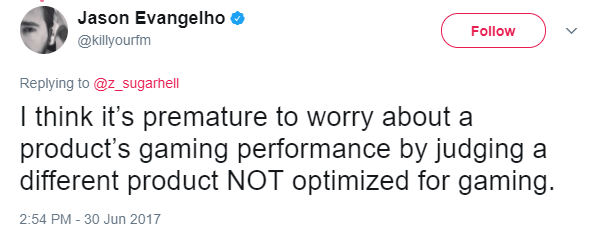

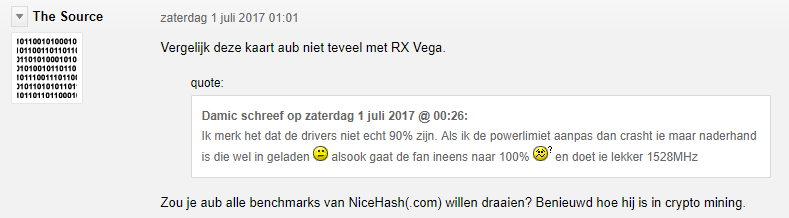

AMD Marketing以及微星的Marketing管理称不要把Vega FE和RX Vega做过多比较。

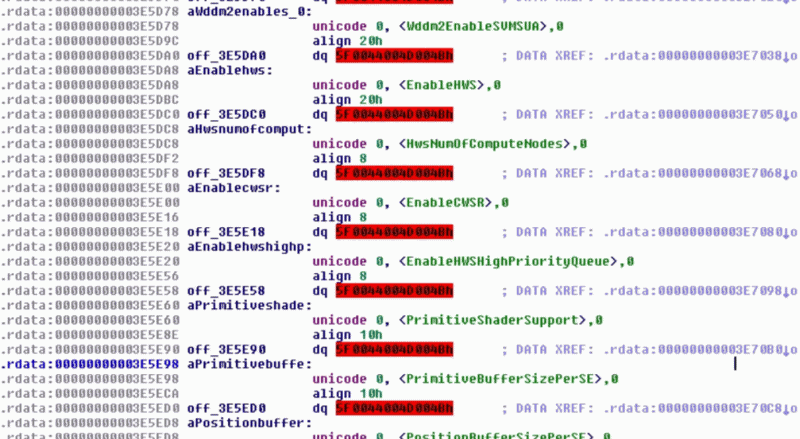

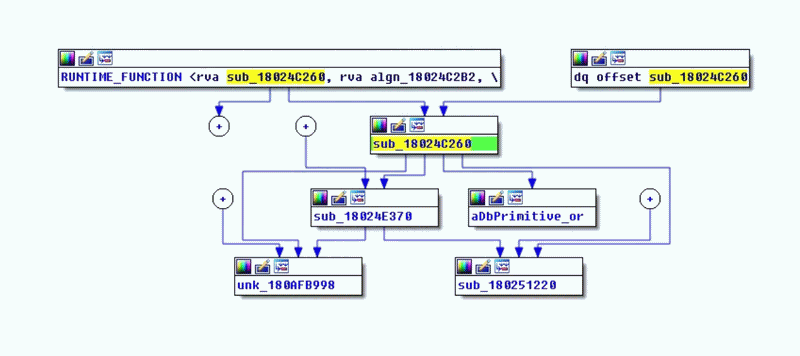

驱动分析显示Vega可以在新功能和老功能之间切换

比如标准shader和Primitive shader




HBCC、TBR、RPM、Primitive Shaders等新功能没有发挥作用的话,Vega10就只相当于超频版Fiji。

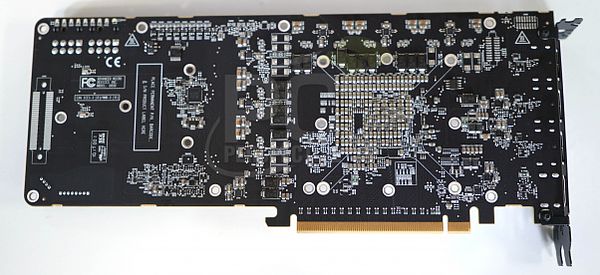

PCB有大面积空白。








本文地址:http://www.moepc.net/?post=2360

驱动:reddit u/theedgeace
