华硕 ASUS ROG Crosshair VII Hero(C7H, X470)改进要点

本文地址:http://www.moepc.net/?post=4855

有些改进可能是华硕独家的,不过有不少功能更新也适用于其他X470主板。


1.VRM


C7H的VRM变成了10+2相,10相给CPU,2相给SoC【IMC,集显等】,这个很早之前ASUS官方博客就有写。上代C6H是8+4相。


重新调整相数分配降低了CPU供电的VRM温度,因为SoC这边压力远比CPU供电要小。


PWM也升级到了Infineon的IR3555,额定60A。


C7H和C6H测量VRM温度的地方不一样,不能直接比较读数,但用热成像就可以直观比较。


热成像使用的是4.0GHz的2700X,电压1.43V【…】

除了倍频和CPU Vcore之外的其他设置都没改

使用Prime 95 29.1 Small FFTs 12K 进行至少30分钟压力测试

2700X在C6H和C7H上的功耗均为约175W


注意两款主板在测试的时候都去掉了VRM的散热片。


CPU Tctl读数 92度

C6H VRM控制器读数 92度

C7H VRM控制器读数 80度


点击查看原图点击查看原图

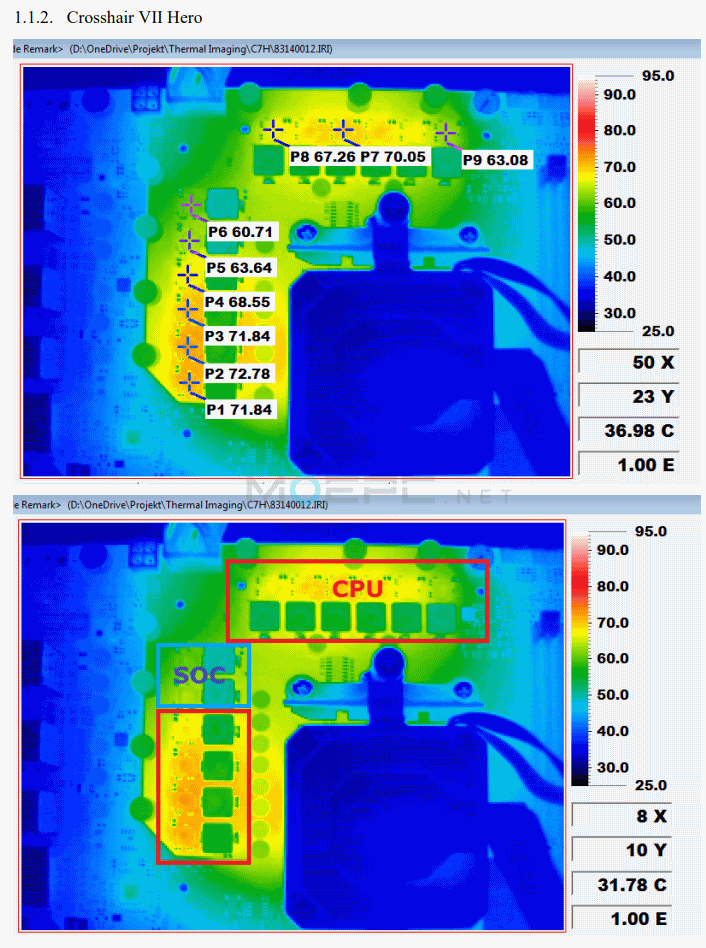

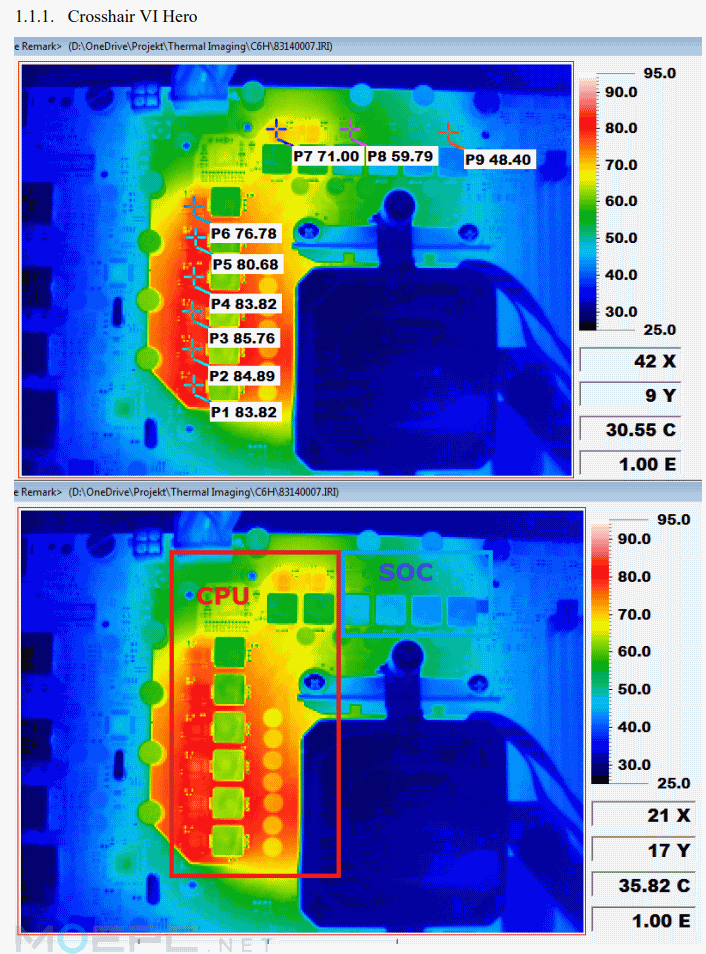

左:C6H【大片红色的那个】

右:C7H【没有红色的那个】


C6H的CPU供电温度大多都在85度左右,而C7H只有70度出头,降低了15度

相对的C7H SoC供电温度会高一点,但也只有60-70度,总体来说比较均衡。


2.异步 eCLK模式


C7H支持两种外置基准时钟调整模式,Synchronous(同步)和Asynchronous(异步,只有Pinnacle Ridge支持)。


Synchronous(同步)模式就是一直在用的,调外频会影响CPU的全部功能,除了板载IO(比如USB)。CPU核心/内存/PCIe/FCLK都用的是同一个时钟。


Asynchronous(异步)模式下,CPU核心使用单独的时钟,内存/PCIe/FCLK用另一个时钟。这样的话超外频的话就不会影响PCIe,因为有些PCIe设备在高外频下可能工作不正常。


BCLK 1 调整的是内存/PCIe/FCLK,BCLK 2调整的是CPU外频。

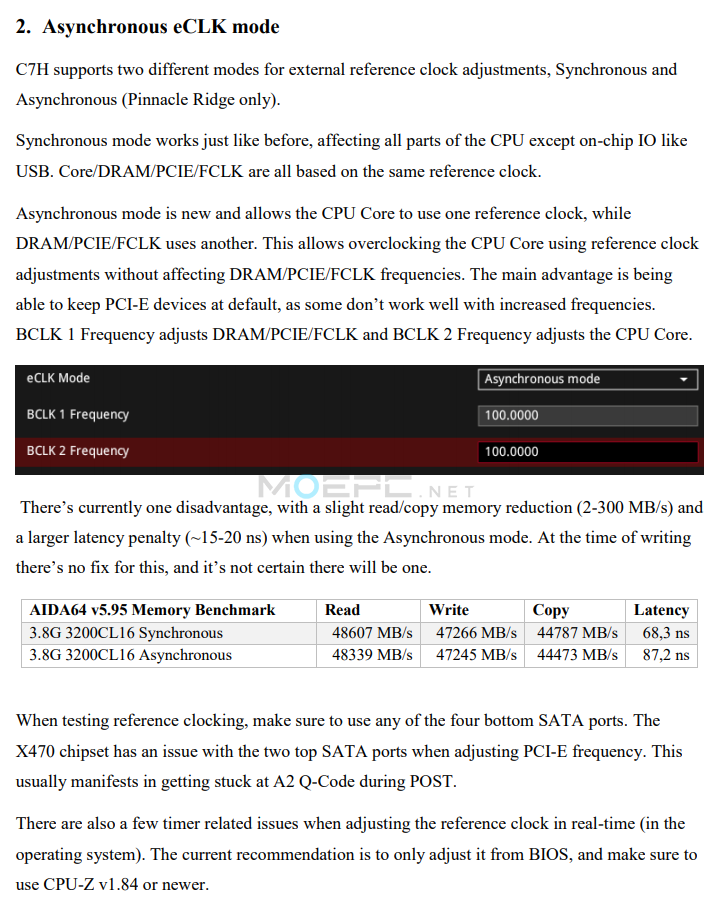

点击查看原图


异步模式目前有一个缺点,那就是会稍稍降低内存读写性能,同时大幅提升内存延迟(15-20ns)。目前还没有修复的办法,也不好说以后能不能修复。【也就是最好不要用异步模式】

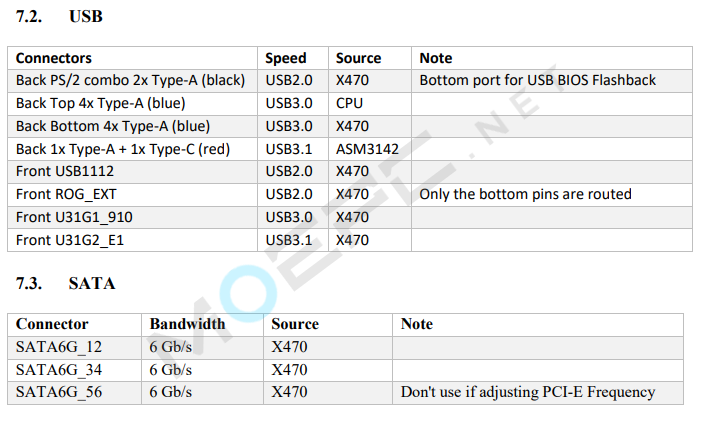

测试外频的时候,一定要用最下面的4个SATA口。X470芯片组在调整PCIe频率时,上面的两个SATA口会出问题,开机自检时会卡在A2 诊断码。在系统里实时调整外频也有问题,推荐只从BIOS里调,然后用1.84版以上的CPU-Z。


3.Performance Enhancer

【这个是华硕工程师自己搞出来的,不知道其他厂家会不会跟进】

XFR2带来了能够提升加速频率和持续时间的选项。PPT/TDC/EDC等选项在“AdvancedAMD CBSNBIO Common OptionsPrecision Boost Override Configuration”选项下。BIOS选项“Performance Enhancer”则是更简单的方式,Level 1和 Level 2只依靠上面这些AMD提供的设置。Level 3和4则是华硕自己调整优化过的设置(和The Stilt合作),能让XFR一直保持可能的最高频率。


使用Level 3/4时,一定要切换为”平衡”电源选项,或者把“最小处理器状态”设置为50%以下。不然Core Performance Boost(CPB)就没法正常工作,单线程性能会下降。而且进系统后需要大概1分钟P-states设置才能正常生效。


点击查看原图

使用Performance Enhancer超频可以避免以往全核超频带来的单线程性能下降(超频后会进入”超频模式”, CPB会自动关闭)。现在的话就能绕过XFR的功耗限制,超外频能够带来较大提升。


使用2700X + 240mm 一体水,Perfromance Enhancer设置为Level 3 + 103.4MHz外频,外频同步模式

单核达到4498MHz,Cinebench R15单核188cb

全核达到4265MHz,Cinebench R15全核1936cb


点击查看原图


设置如下(使用Exreme Tweaker)

Ai Overclock Tuner = Manual
o eCLK Mode = Synchronous mode
o BCLK Frequency = 103.4
? Performance Enhancer = Level 3 (OC)
? CPU Core Ratio = 37.00 (on 2700X, default for the used CPU)
? Memory Frequency = DDR4-3308 MHz (3200 MHz ratio)
? Core Performance Boost = Enabled
? CPU Core Voltage = Offset mode
o CPU Offset Mode Sign = +
o CPU Core Voltage Offset = 0.05000

4.其他改进

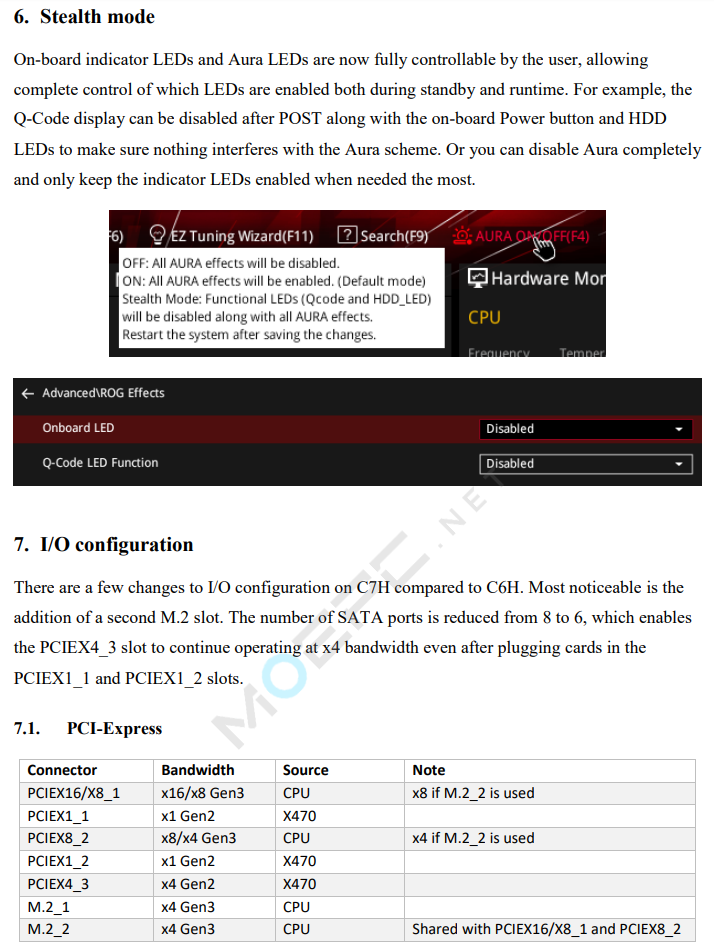

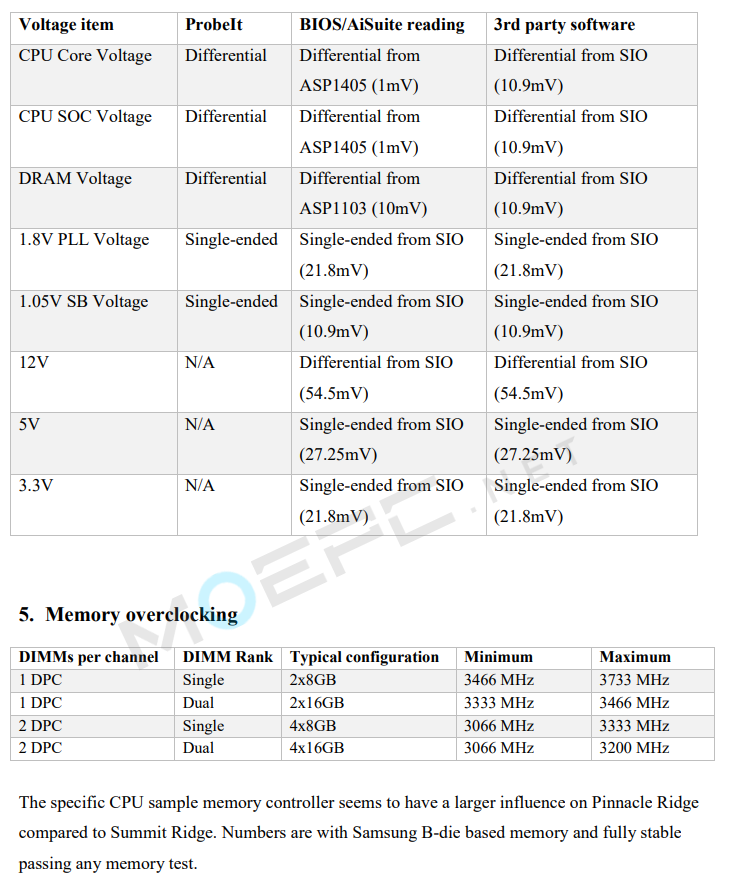

其他地方的改进包括: 更细化的电压监视,内存超频【主要取决于CPU控制器体质】、可以关闭所有跑马灯LED的Stealth mode、I/O配置等


C7H (4).png

C7H (6).png


C7H (5).png

本文地址:http://www.moepc.net/?post=4855

via:overclock.net

MOEPC.NET编译,转载请保留出处
