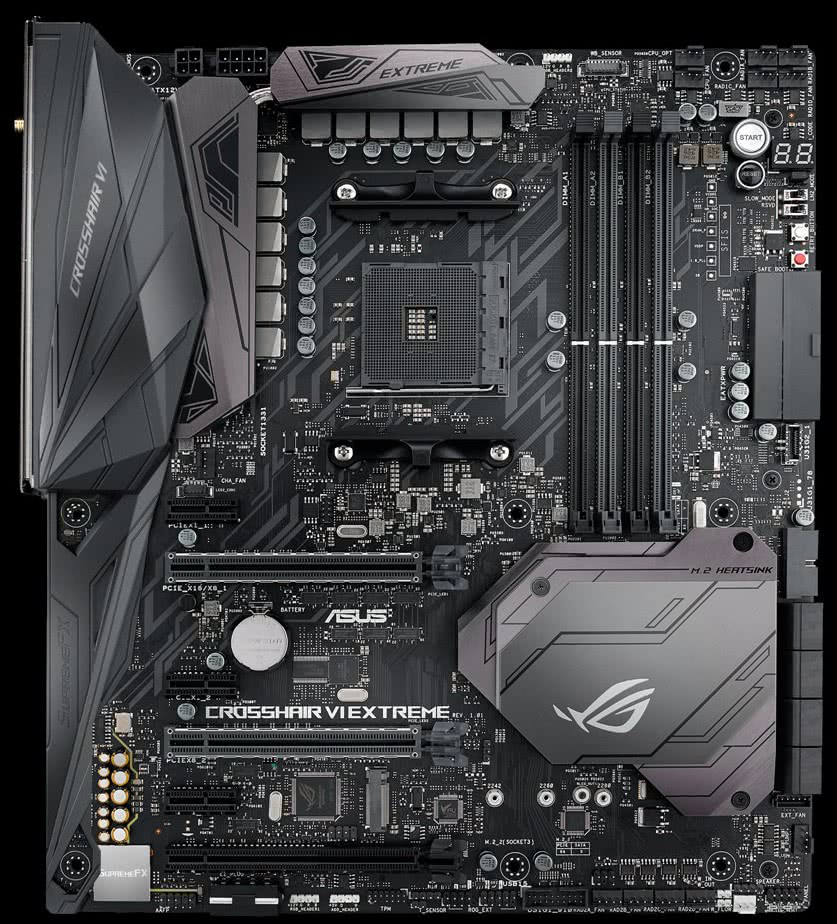

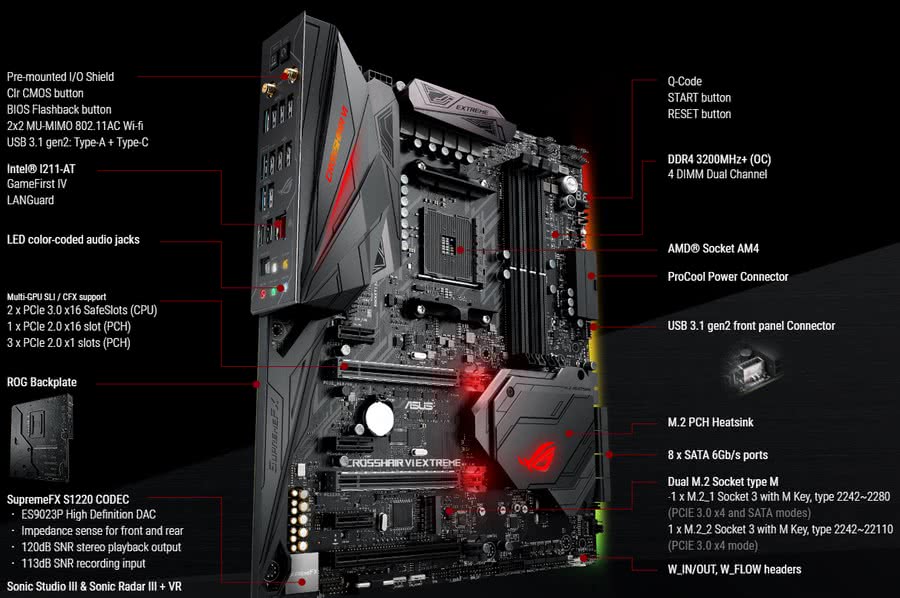

华硕 ASUS 发布Crosshair VI Extreme AM4高端主板

EATX….EATX…






中央处理器

AMD AM4插座为AMD Ryzen?/ 7代A系列/Athlon?处理器
支持AM4插槽14纳米CPU
支持多达8个内核

芯片组

AMD X370

内存
AMD Ryzen?处理器
4 x DIMM,最大 64GB,DDR4 3200(OC)/ 2666/2400/2133 MHz ECC和非ECC,无缓冲内存*
AMD第7代A系列/ Athlon?处理器
4 x DIMM,64GB,DDR4 2400/2133 MHz非ECC,无缓冲内存*
双通道内存架构

多GPU支持
支持NVIDIA®2路SLI?技术* 1

支持AMD 3路CrossFireX?技术* 1

扩展插槽
AMD Ryzen?处理器
2 x PCIe 3.0 / 2.0 x16(x16或双x8)* 2
AMD第7代A系列/ Athlon?处理器
1 x PCIe 3.0 / 2.0 x16(x8模式)
AMD X370芯片组
1 x PCIe 2.0 x16(最大在x4模式)* 3

3 x PCIe 2.0 x1 * 3

存储
AMD Ryzen?处理器:
1 x M.2插槽3,带M键,支持2242/2260/2280存储设备(SATA&PCIE 3.0 x 4模式)
1 x M.2插槽3,带M键,2242 / 2260/2280/22110存储设备支持(PCIE 3.0 x 4模式)* 2
AMD第七代A系列/ Athlon?处理器:
1 x M.2插槽3,带M键,2242/2260/2280型存储设备支持( SATA&PCIE 3.0 x 4模式)
AMD X370芯片组:
8 x SATA 6Gb / s端口,

支持RAID 0,1,10

LAN
英特尔®I211-AT,1千兆位LAN控制器
防浪涌LANGuard

ROG GameFirst IV

无线数据网络
Wi-Fi 802.11 a / b / g / n / ac
支持双频段2.4 / 5 GHz

支持MU-MIMO

蓝牙

蓝牙V4.2 * 4

音频
ROG SupremeFX 8通道高清音频CODEC S1220
– 前置和后端耳机输出的阻抗检测
– 支持:插孔检测,多
声道,前面板插孔重新分析- 高品质120 dB SNR立体声播放输出和113 dB SNR记录输入
– SupremeFX屏蔽技术
– ESS®ES9023P

– 支持高达32位/ 192kHz播放* 5


音频功能:
– 镀金插孔
– 后面板上的光学S / PDIF输出端口
– Sonic Radar III

– Sonic Studio III

USB端口
AMD Ryzen?/第七代A系列/ Athlon?处理器:
4 x USB 3.1 Gen 1端口(4个在后面板,蓝色)
AMD X370芯片组:
6个USB 3.1 Gen 1端口(2个)面板,蓝色,中间4个)
AMD X370芯片组:
5个USB 2.0端口(4个在后面板,黑色,1个中间板)
ASMedia®USB 3.1 Gen 2控制器:
1个USB 3.1 Gen 2前面板连接器端口
ASMedia®USB 3.1 Gen 2控制器:

2个USB 3.1 Gen 2端口(后面板2个,Type-A + USB Type-C TM)

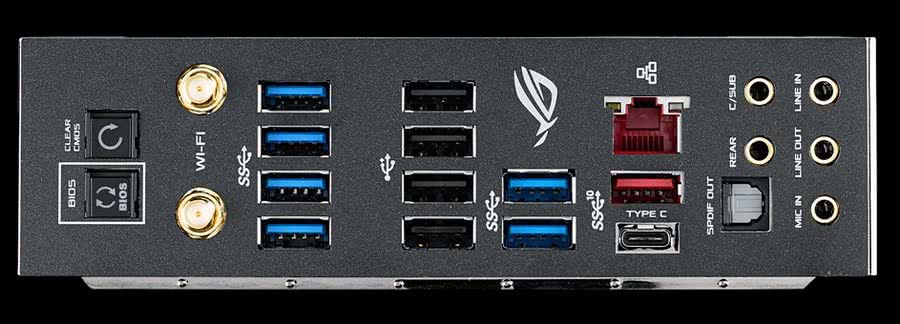

后部I / O端口
1 x LAN(RJ45)端口
1 x USB 3.1 Gen 2(黑色)USB Type-C TM
1 x USB 3.1 Gen 2(红色)Type-A
6 x USB 3.1 Gen 1(蓝色)
4 x USB 2.0一个端口可以被切换到USB BIOS闪回)
1×光纤S / PDIF输出
1个清除CMOS按钮(多个)
1×USB BIOS闪回按钮(多个)
1×ASUS 2×2的Wi-Fi 802.11 A / b / G / N / ac和蓝牙v4.2模块

5 x镀金音频插孔

内部I / O端口
1 x光环可寻址条头
2 x光环RGB条头
2 x USB 3.1 Gen 1连接器支持附加4 USB 3.1 Gen 1端口
1 x USB 2.0连接器支持(s) )附加1个USB 2.0端口
1 x M.2带M键的插座1,2242/2260/2280存储设备支持(SATA&PCIE 3.0 x 4模式)
1 x M.2带M键的插座3,型号2242/2260/2280/22110存储设备支持(PCIE 3。0 x 4模式)
1 x TPM接头
8 x SATA 6Gb / s连接器
1 x CPU风扇连接器(1 x 4 pin)
1 x CPU OPT风扇连接器(1 x 4 pin)
1 x机箱风扇连接器(1 x 4 -pin)
1 x W_PUMP +连接器(1 x 4针)
1 x 8针EATX 12 V电源连接器
1 x 4针EATX 12 V_1电源连接器
1 x 24针EATX电源连接器
1 x前面板音频连接器(AAFP)
1 x内置扬声器连接器
1 x系统面板(Q-Connector)
1 x慢速模式开关
7 x ProbeIt测量点
1 x EZ插头连接器(4针Molex电源连接器)
1 x复位按钮
1 x 5针EXT_FAN(扩展风扇)连接器
1 x LN2模式跳线
1 x ROG延期(ROG_EXT)标题
1 x安全启动按钮
1 x ReTry按钮
1 x W_IN标头
2 x W_OUT标题
1 x W_FLOW标题
1 x热传感器连接器
1 x启动按钮
1 x USB 3.1 Gen 2前面板连接器
1 x 9针单块传感器
8 x散热器风扇接头
