面向嵌入式市场,AMD 发布EPYC Embedded 3000 及 Ryzen Embedded V1000 系列SoC

本文地址:http://www.moepc.net/?post=4406

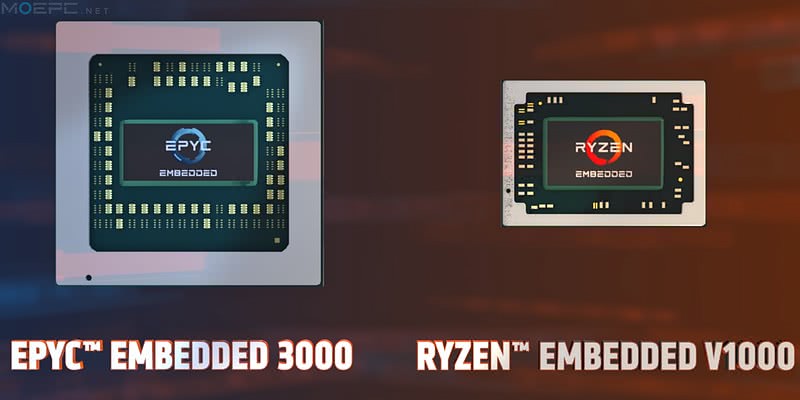

AMD正式发布了面向嵌入式市场,采用全新Zen架构的两条产品线:EPYC Embedded 3000 和 Ryzen Embedded V1000系列处理器,相关信息早前也已解禁。


点击查看原图

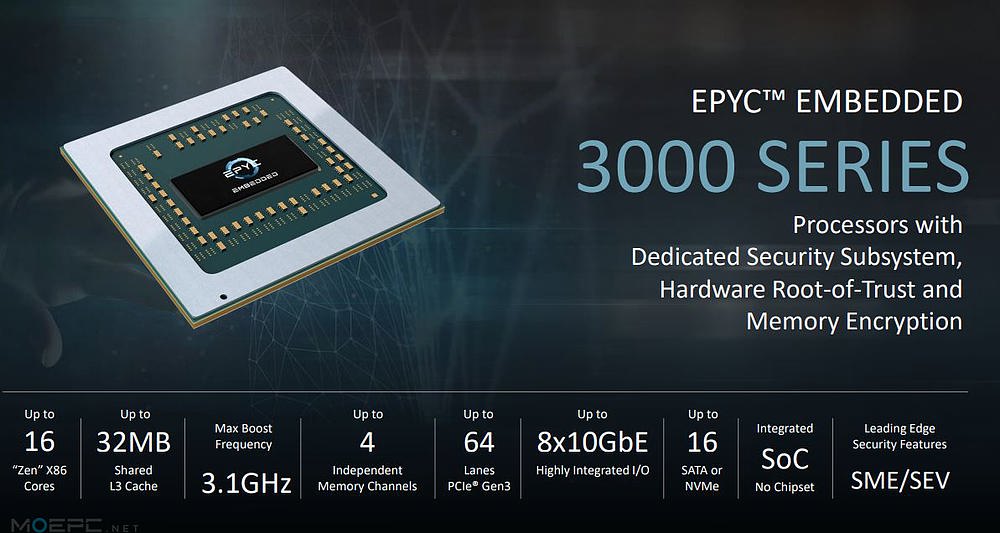

EPYC Embedded 3000 CPU


点击查看原图

代号“Snowy Owl”的EPYC Embedded 3000是AMD最新的嵌入式CPU系列,对位Intel的Xeon-D。


点击查看原图

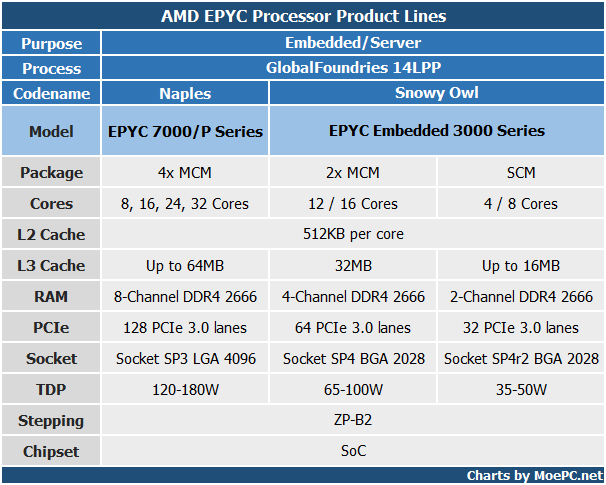

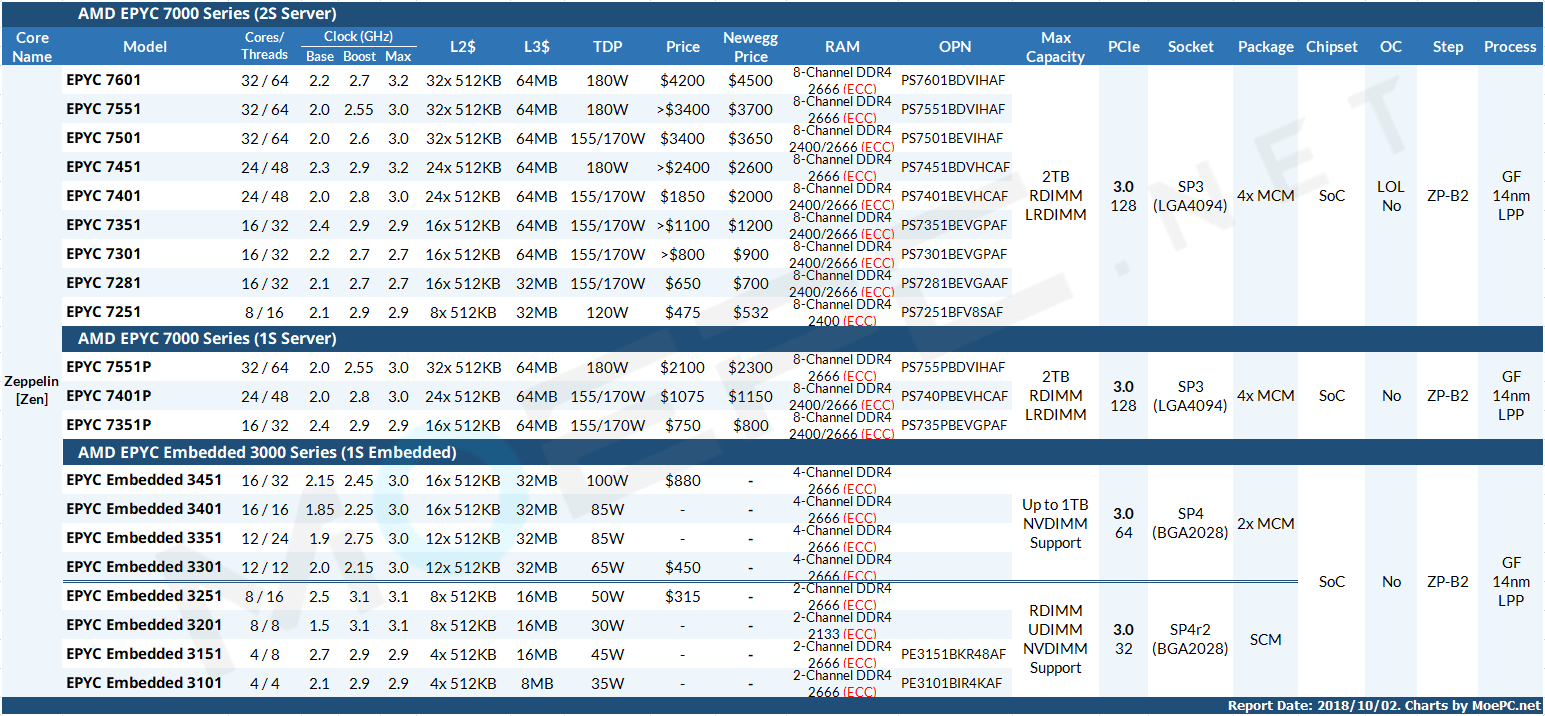

EPYC全系产品规格表



对位的Xeon-D 21XX,1500系列的没列出,它们也是EPYC的对手。


EPYC Embedded 3000系列包含SP4和SP4r2两种插槽的处理器,均采用BGA2028封装,pin-to-pin兼容。



点击查看原图

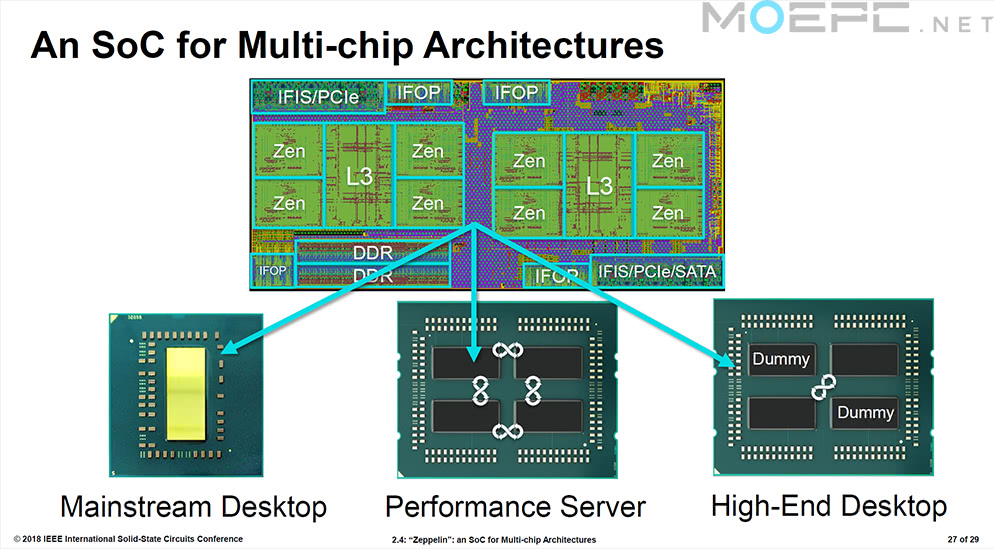

桌面的策略,放在嵌入式也能吃开

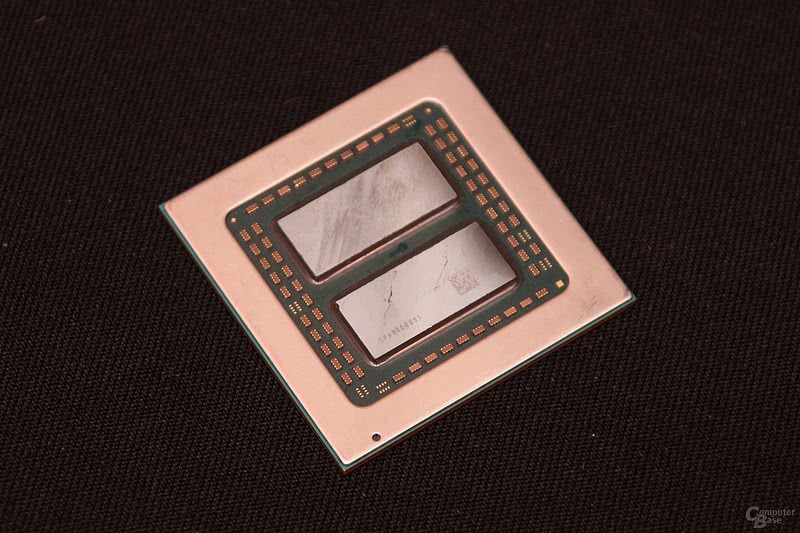

AMD在这里采取了和桌面一样的策略,根据封装的Zeppelin芯片数量来拓展CPU核心/IO的规格。因此同一个系列里的性能规格也有比较大的差异,因为SP4是2x MCM,放了2颗Zeppelin;而SP4r2是SCM,只有1颗Zeppelin,各项规格也就只有SP4版本的一半,功耗也更低。

1 (2).png

采用SP4插槽的为 EPYC Embedded 3451/3401/3351/3301,覆盖了65-100W的TDP范围,由于2x MCM的关系,支持四通道DDR4 2666,1TB 内存,64条PCIe 3.0,32MB L3。


其中34×1为16核,33×1为12核;3×51带SMT,3×01不带SMT。


点击查看原图

SP4r2版本为EPYC Embedded 3251/3201/3151/3101,覆盖了35-50W的TDP范围。上面提到各项规格只有高端SP4版本的一半:双通道DDR4 2666,32条PCIe 3.0, 16MB L3(3101为8MB)。

其中32×1为8核,31×1为4核;3×51带SMT,3×01不带SMT。


点击查看原图

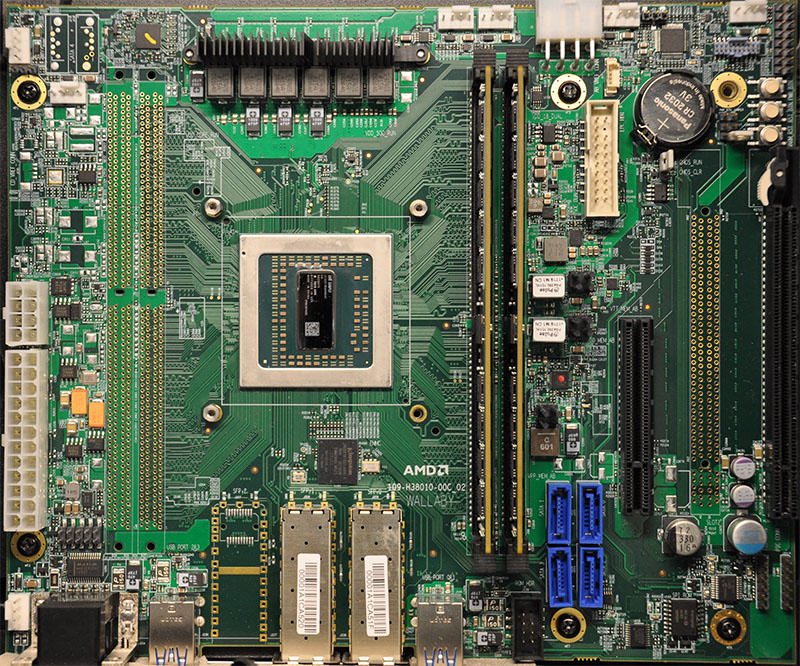

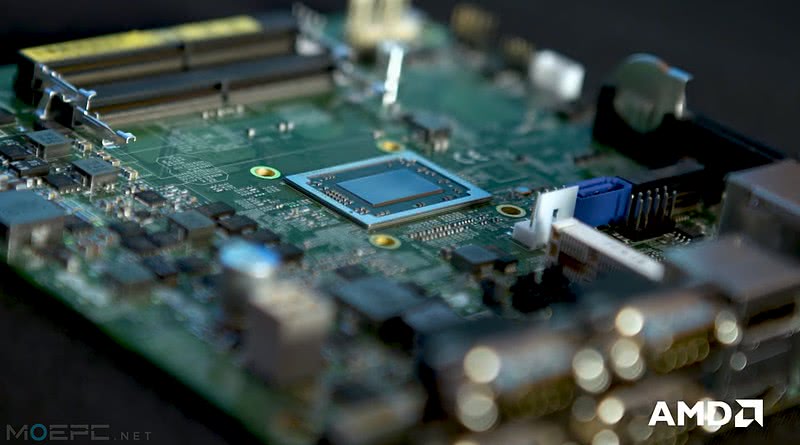

SCM版本,AMD Wallaby平台

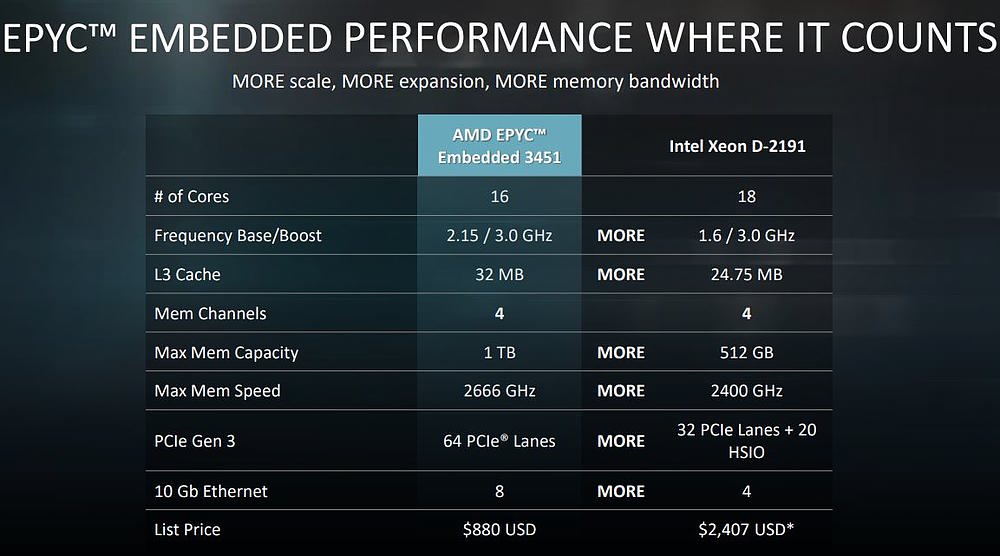

旗舰对旗舰,相比此前发布的Skylake-DE,EPYC的优势主要在于性价比、缓存数量以及原生IO。Skylake-DE的顶级型号2191 18核要价2407刀,次顶级的2183IT也要1764刀。而同为顶级的EPYC Embedded 3451只卖880刀,一半不到的价格,部分性能相当或者高于对手,和EPYC 7000的定价策略类似。


纯CPU性能方面,Xeon-D旗舰还是有优势的,这个无法否认。只是为了压低功耗Xeon-D阉了不少IO,原生的PCIe 3.0只有32条,再加上Lewisburg PCH给的20条 HSIO。EPYC这边原生就有64条。


EPYC的10GbE也比Xeon-D多一倍,EPYC支持最多8个10GbE网络,Xeon-D支持4个。


点击查看原图

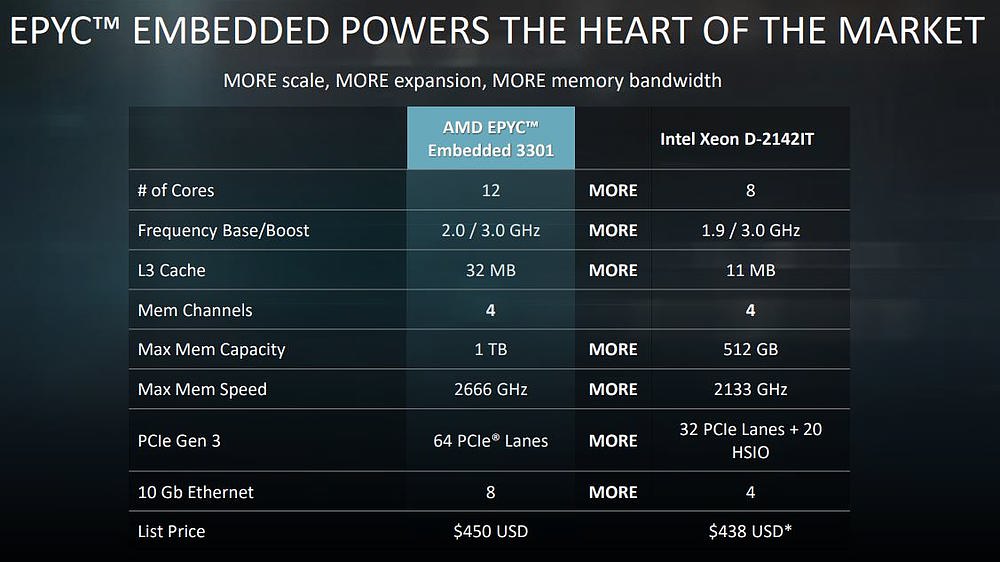

高端的EPYC Embedded 以不到一半的价格提供更好的性能,而中端的定位策略也跟随了此前EPYC 7000的趋势:EPYC Embedded 3301 和 Xeon-D 2142IT价格接近,EPYC提供高出50%的核心数量(12 vs 8),将近3倍的L3(32MB vs 11MB),继续维持IO的优势。


点击查看原图

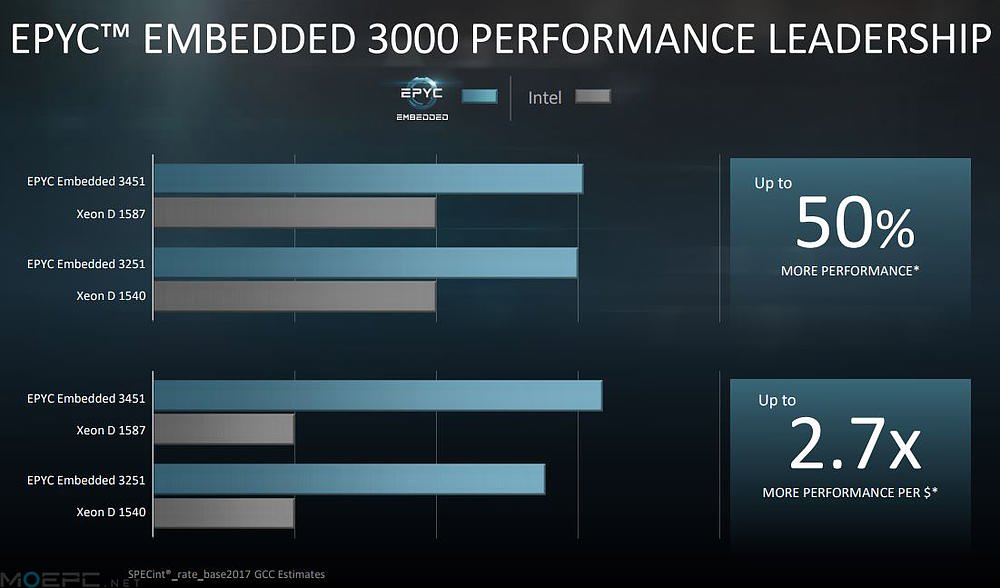

老系列的Xeon-D 1500无论是性价比还是纯性能都被全面超过

这里和Broadwell-DE的旗舰对比可能有点不公平,最高端的1587 TDP也只有65W

每家的PPT不都这样,为了最大化marketing效果


点击查看原图

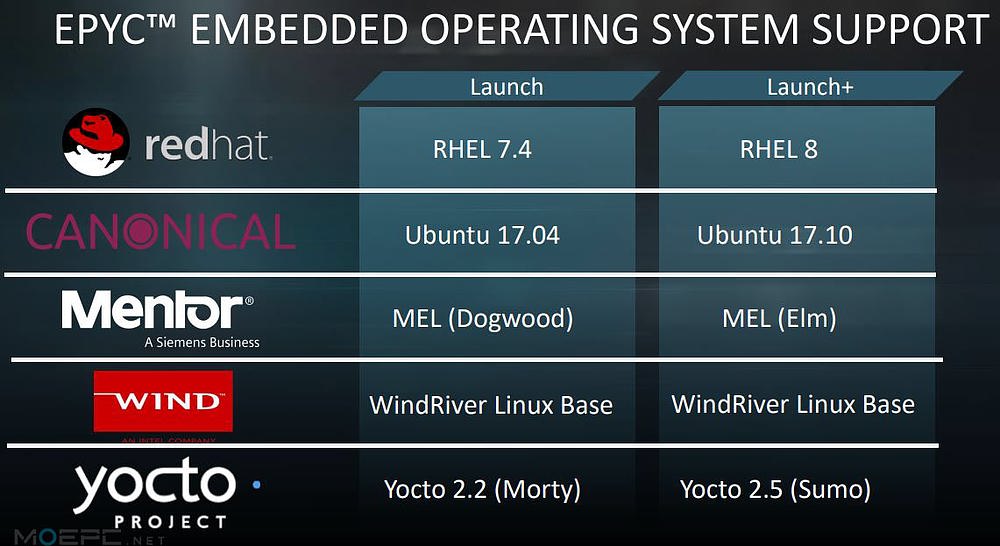

有纯性能还不够,还得有足够的系统支持。

下面是发布时支持EPYC Embedded的系统


点击查看原图

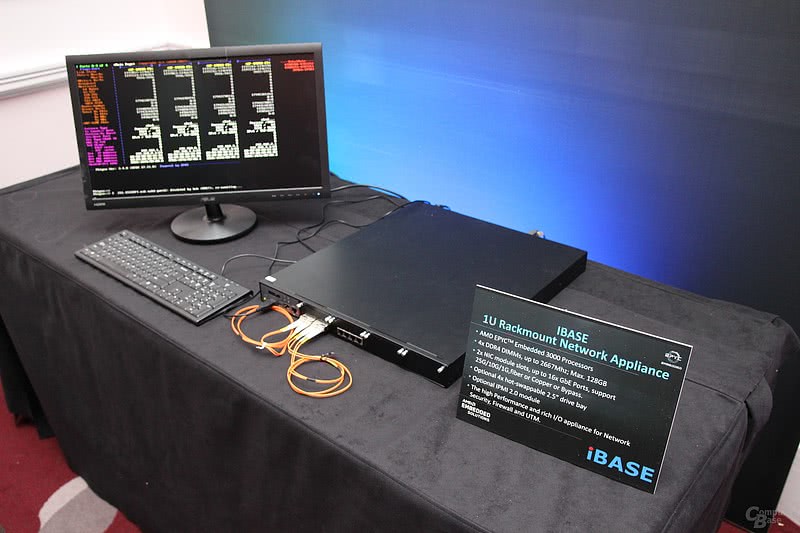

现场展示的IBASE 1U 机架

点击查看原图

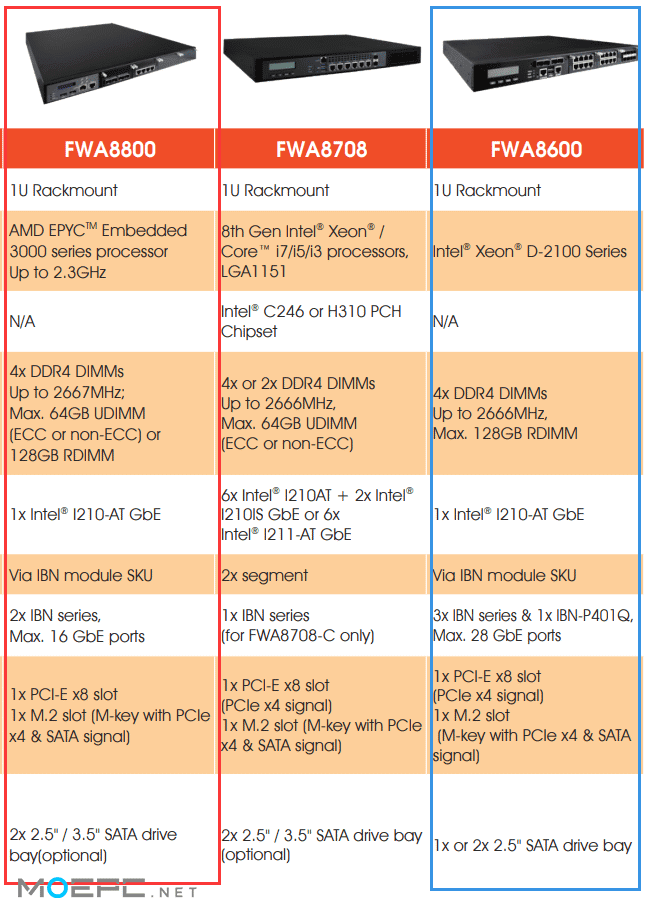

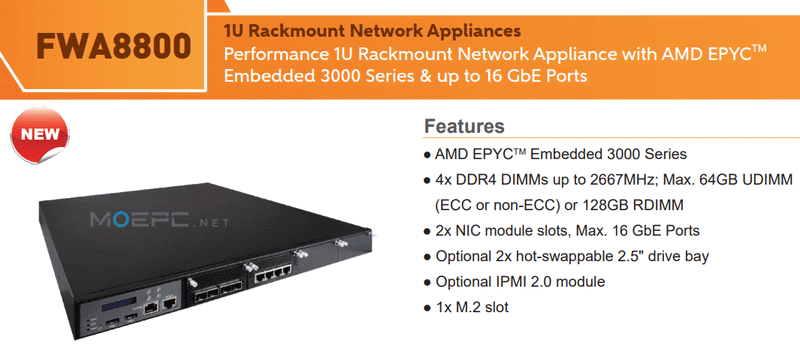

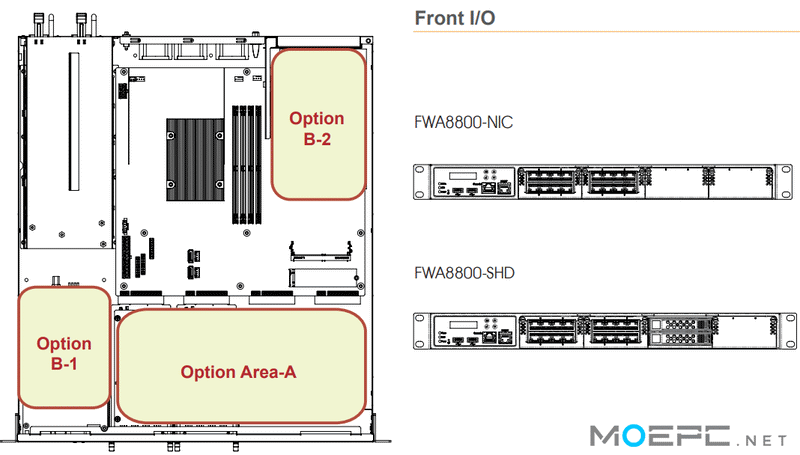

就是它了,FWA8800,各项规格都与采用Skylake-DE的FWA6800相同

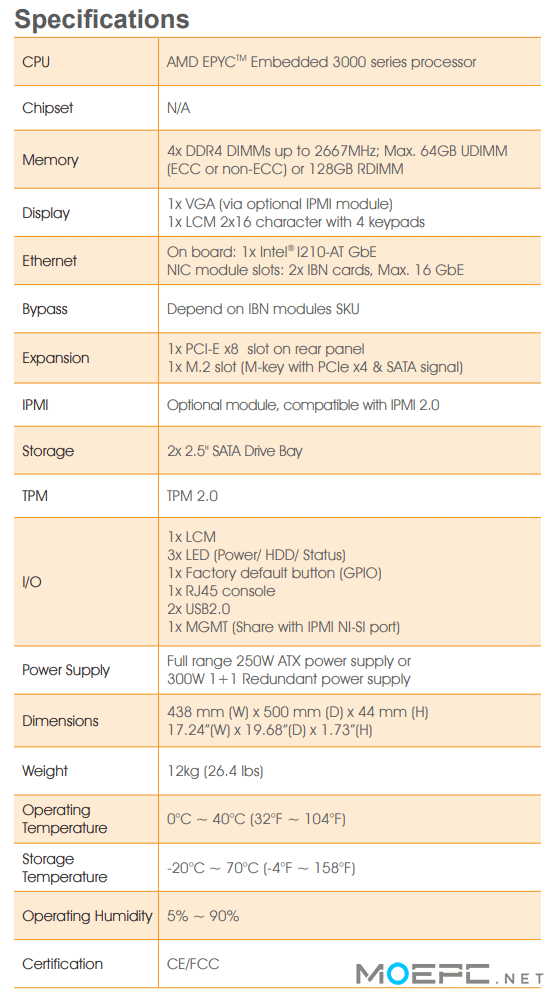

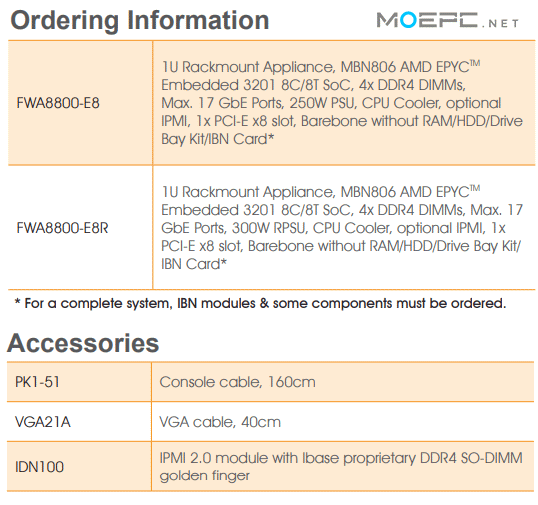

FWA8800的各项规格

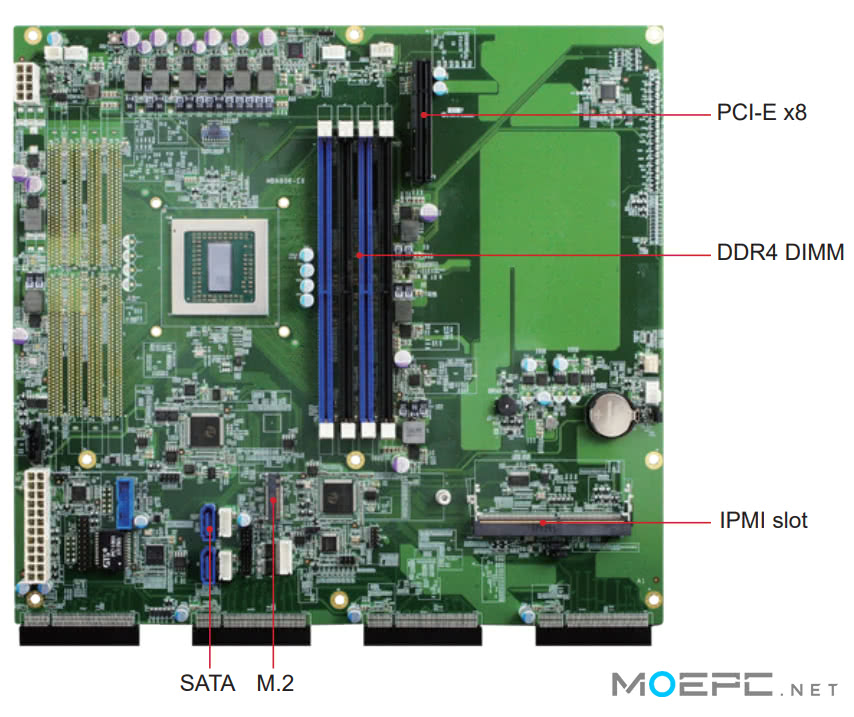

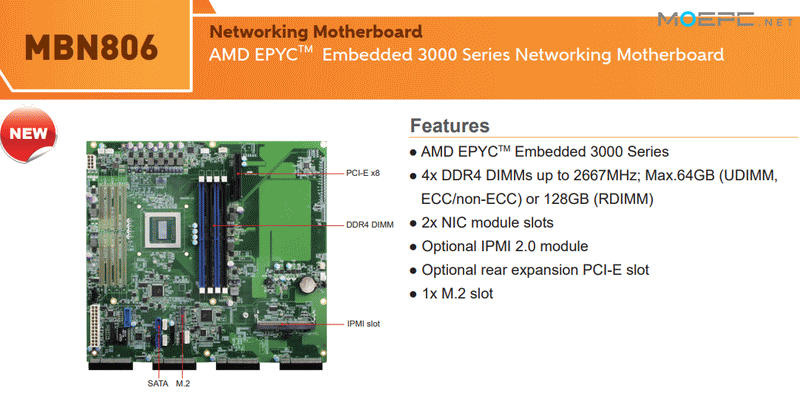

还有主板MBN806,图上显示的是SCM的处理器

可以看到左侧的4个内存槽预留位,还有主板的大片留白,SP4r2和SP4是互相兼容的,应该是直接用了同一个layout。

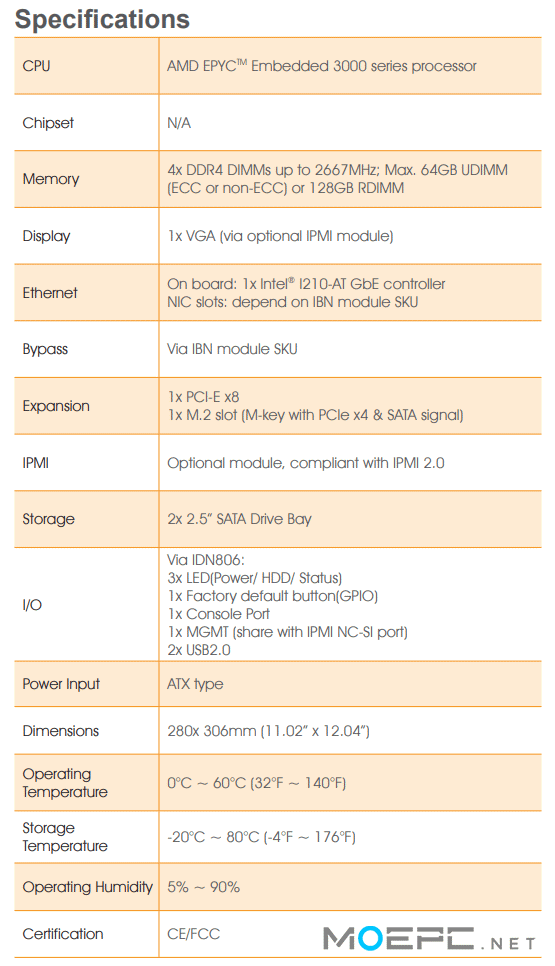

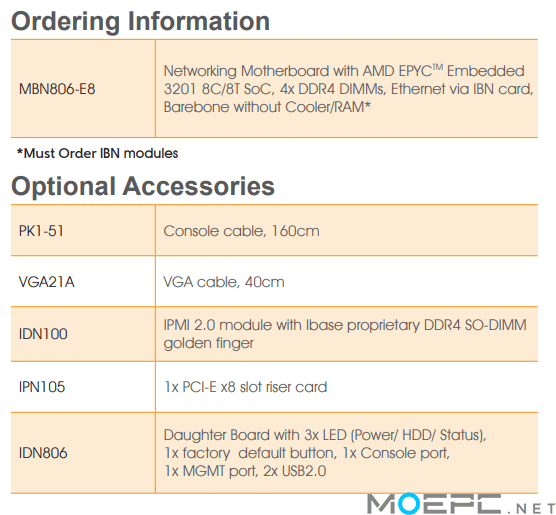

MBN806规格:

本文地址:http://www.moepc.net/?post=4406

Ryzen Embedded V1000 APU

img001.jpg点击查看原图

嵌入式APU则换用了Ryzen Embedded品牌,发布了V1000系列APU。

V1000系列采用与Ryzen Mobile、Ryzen 2000G系列相同的Raven Ridge芯片,1CCX + 11CU Vega集显的规格。


点击查看原图

全线Ryzen处理器


APU由于自身特殊定位,在嵌入式领域一直都有一席之地,适合对显示性能有较高要求的场合。


点击查看原图

本次发布了4款SKU,其中性能定位较高的是V1807B/V1756B,都是4C/8T的规格,CPU频率也比较高,V1807B是完整的Vega 11集显,频率1300MHz;

V1756B为 Vega 8, 也是1300MHz频率。这两款支持DDR4 3200,TDP范围35-54W,因此受TDP的限制会小一些。


1 (4).png

点击查看原图

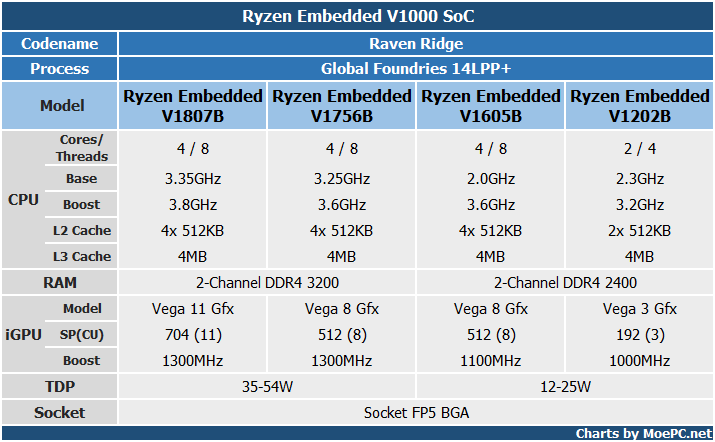

Ryzen Embedded V1000系列规格及性能指标

还有性能、功耗都更低的V1605B/V1202B:V1605B为4C/8T,Vega 8集显@1100MHz,和15W移动版2500U规格一模一样。

V1202B只有2C/4T,Vega 3集显。

它俩的只支持DDR4 2400,TDP范围在12-25W,和15W移动版APU的cTDP范围一致。【如果以后哪家出AMD掌机在它俩里选?


Ryzen Embedded V1000最大支持32GB内存(1DPC+2R),支持ECC。


除了V1202B之外,其他3款都有2个10GbE;V1202只有2个1GbE网口。

点击查看原图

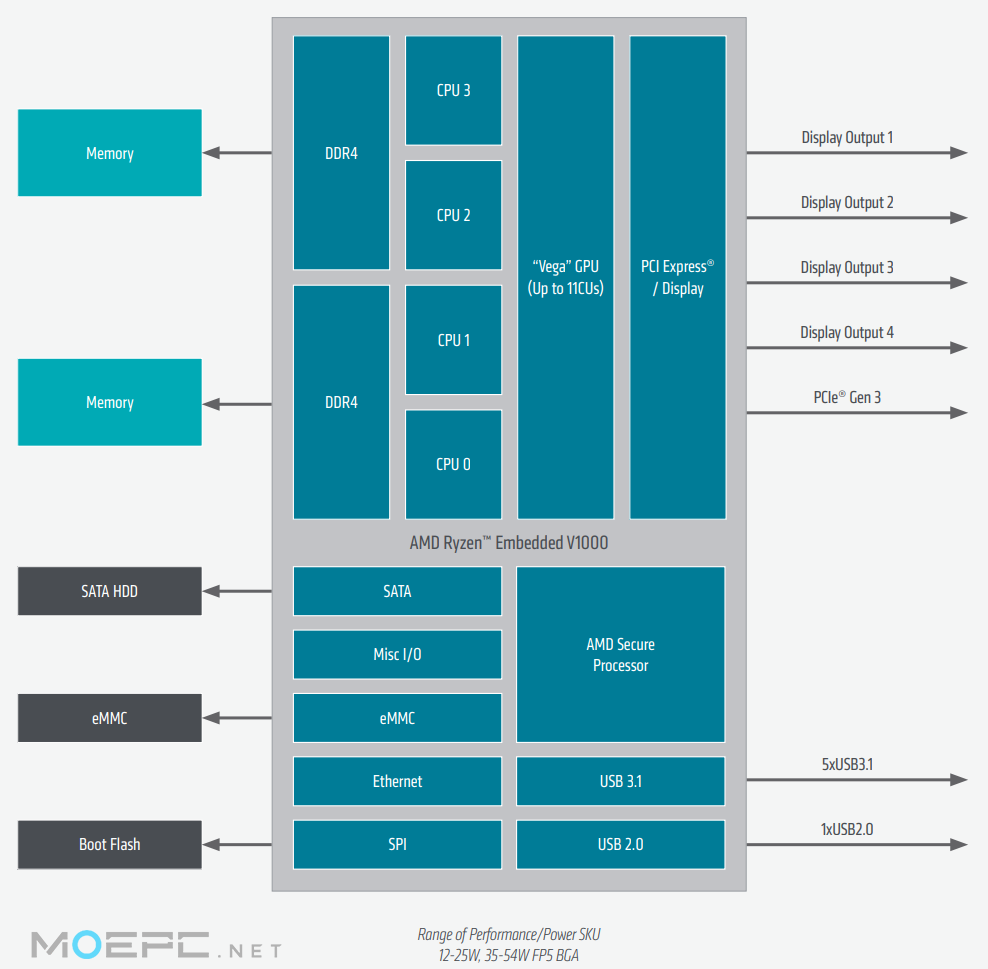

Raven Ridge的IO,可以看到集成的各个功能

本文地址:http://www.moepc.net/?post=4406


主打的Vega GPU的图形性能很强,还集成了最新的VCN1.0多媒体模块。支持最多4个DP1.4/HDMI2.0b/eDP1.4。

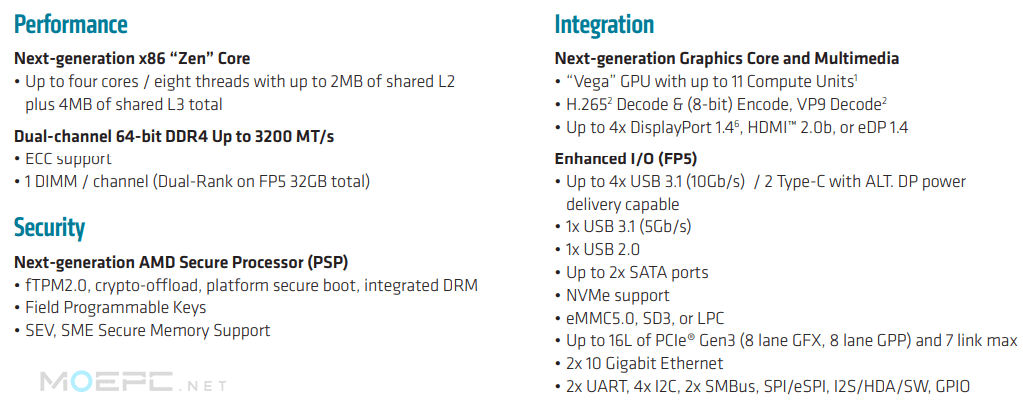

FP5封装的Raven Ridge对IO有进一步提升

? Up to 4x USB 3.1 (10Gb/s) / 2 Type-C with ALT. DP power
delivery capable
? 1x USB 3.1 (5Gb/s)
? 1x USB 2.0
? Up to 2x SATA ports
? NVMe support
? eMMC5.0, SD3, or LPC
? Up to 16L of PCIe® Gen3 (8 lane GFX, 8 lane GPP) and 7 link max
? 2x 10 Gigabit Ethernet
? 2x UART, 4x I2C, 2x SMBus, SPI/eSPI, I2S/HDA/SW, GPIO


现场展示的Ryzen Embedded V1000系统,Advantech的SOM 5871,支持四个显示输出

点击查看原图

点击查看原图

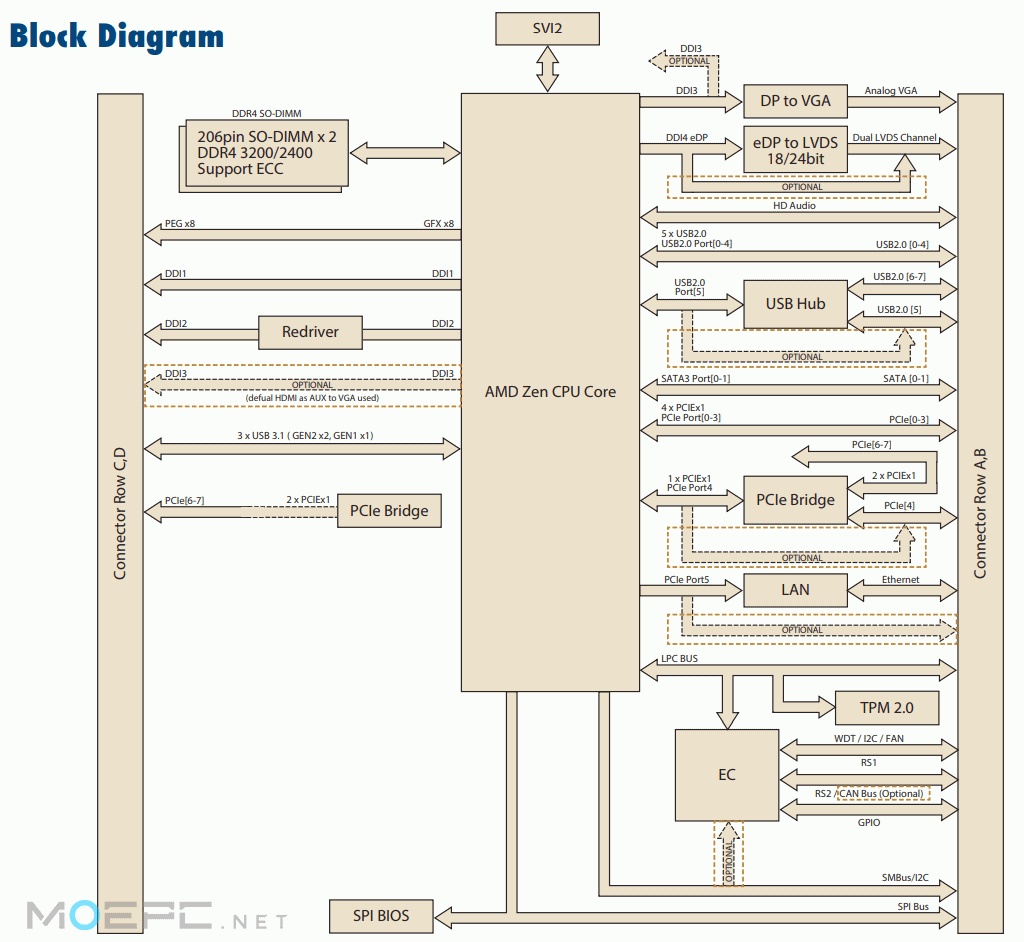

各项IO的详细配置

点击查看原图

AMD给出的性能对比,Intel只有-HQ系列和-U系列的,勉强能算同个市场?

弥补了前代CPU性能的短板,和Intel处理器相当,Intel的HD Graphics 显示性能远不如Vega集显。【掌机!掌机!

点击查看原图

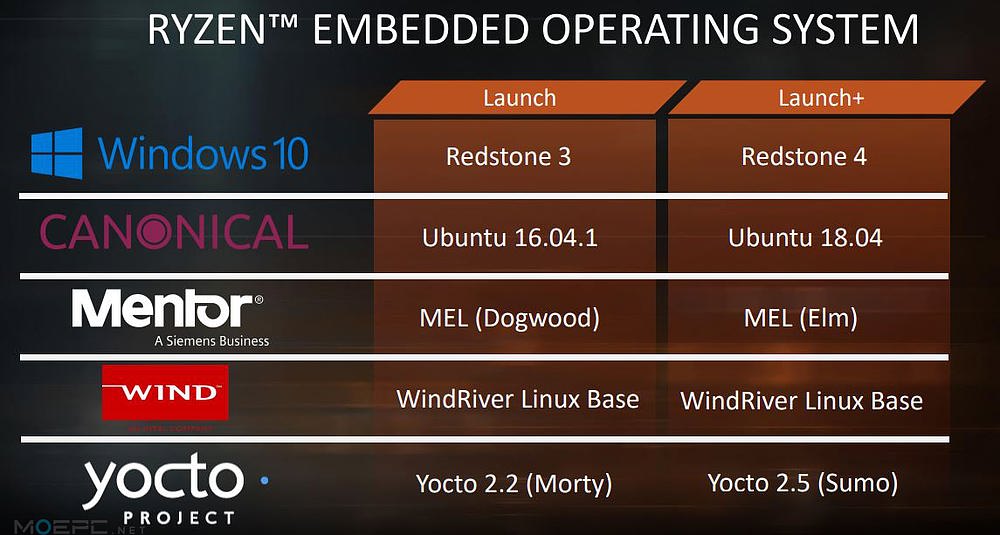

对Ryzen Embedded的系统支持,比如Windows 10 RS3

点击查看原图

嵌入式领域的合作厂商,喂我看到了SMACH Z….你家STEAM掌机准备啥时候出


更新:看到了相关报道,SMACH Z还真要用Ryzen Embedded,而且和预测的一样会从12-25W的里面选…希望今年不要再鸽


点击查看原图

关于Raven Ridge的架构性能详细介绍见:http://www.moepc.net/?post=4372


本文地址:http://www.moepc.net/?post=4406

部分图源来自于:computerbase
