NVIDIA GTC 2018:Quadro GV100, NVSwitch, DGX-2 和RTX

本文地址:http://www.moepc.net/?post=4668

很早就在说GTC不会发新一代游戏卡,不知为何有那么多国内(外)媒体起哄。


NVIDIA在GTC 2018上发布了不少东西,但基本都是向着金主专业市场去的。主角当然是当前在高性能计算市场闪耀着的idol – GV100 GPU。

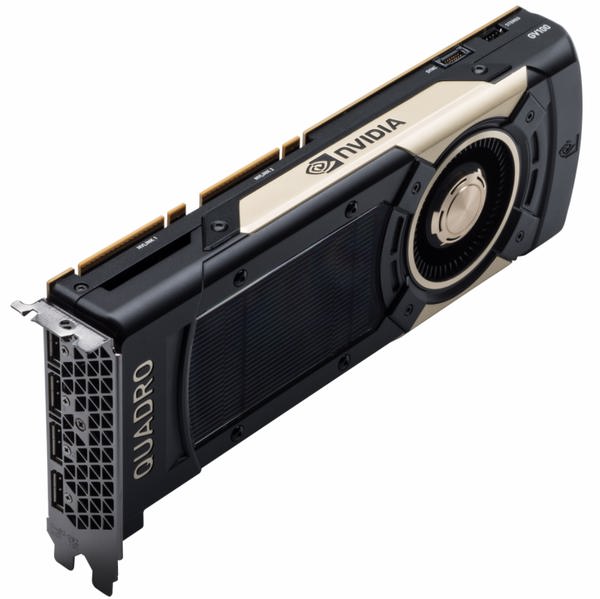

Quadro GV100



随着Quadro GV100的发布,NVIDIA也算把Volta带进了自家的3大产品线:Quadro、Tesla和Titan。

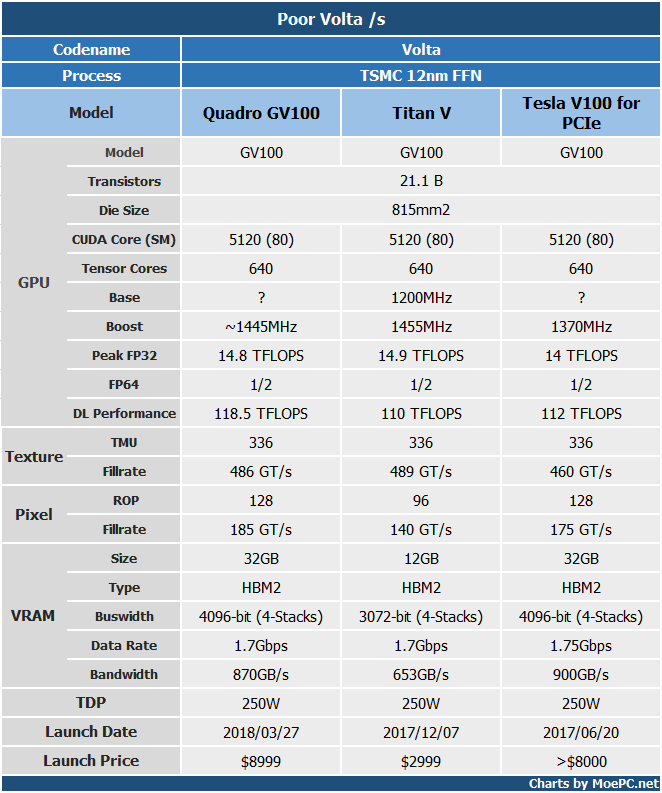

对比一下规格会发现,Quadro GV100的GPU规格和Titan V、Tesla V100相同,只是Titan V阉割了一组HBM2 IMC和ROP,导致带宽和像素填充能力更弱。


Quadro GV100配了32GB的HBM2(ECC),和GTC 2018之后的Tesla V100显存容量一样,此前Tesla V100只有16GB显存。

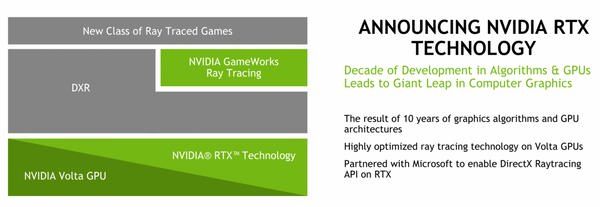

作为专业图形市场品牌,Quadro GV100保留了完整的各项功能,1/2双精度,ECC显存。Tensor Core也没阉割,因为NVIDIA发布了新的RTX光线追踪技术,支持的首款显卡正是Quadro GV100,要用Tensor Core,结合AI来达成实时的光线追踪。




Quadro GV100售价8999美元,比上代Quadro P100的4999翻了将近一番。


NVSwitch


为了解决PCIe 3.0在带宽等各项性能上的不足,NVIDIA开发了自家用的NVLink。每个GPU搭配4-6条NVLink,这些NVLink可以组合在一起,为2个GPU之间的通信提供更高带宽;也可以给更多的GPU提供直接互联,这样的话每个GPU分到的带宽就会更少。

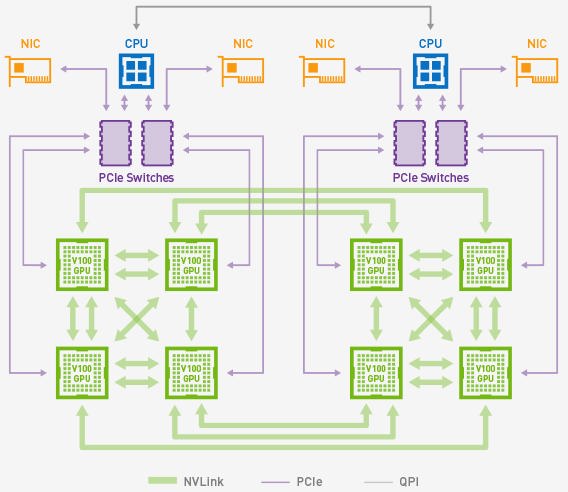

实际情况中,单个NVLink 集群最多只能到8个GPU,称之为Hybrid Mesh Cube configuration,相当于一个NUMA配置(类似EPYC)。规模再往上就只能换用不同互联,使用多套系统了,同时也会失去NVLink带来的延迟、内存共享等好处。在GPU里放下更多的NVLink也不实际。

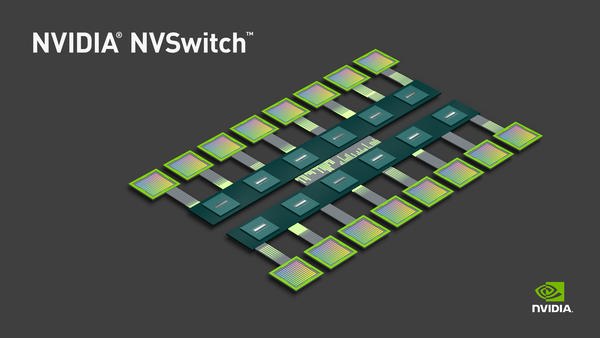

所以NVIDIA采取了下一步:生产一颗NVLink Switch 交换芯片,称之为“NVSwitch”。




NVSwitch可以拓展出更大规模的GPU集群(目前的目标是翻倍到16个GPU),1个NVSwitch就有18个全带宽端口,完全连接的crossbar,这相当于GV100的3倍,双向带宽达到900GB/s。


再进一步地说,NVIDIA想移除NVLink的通道数所带来的限制,通过配置多颗NVSwitch交换芯片,打造任何形式的GPU拓扑结构。

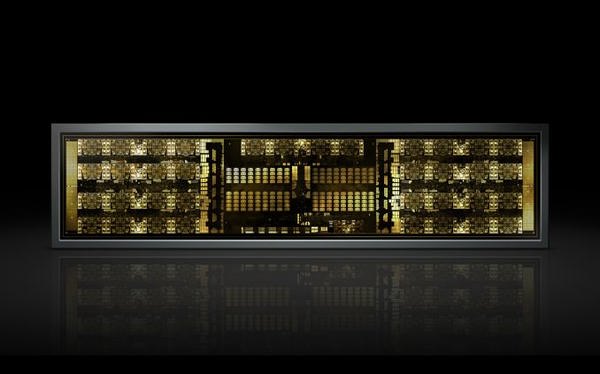

NVSwitch是NV“不惜一切代价”来打造的,这颗芯片本身就已经有20亿左右的晶体管,比入门级GP108 GPU还要多,作为一颗交换芯片可以说非常惊人。


不过NVIDIA虽然谈到了带宽数字,但没有提延迟。不用说,加了NVSwitch肯定会增加延迟,但不知道到底影响有多大。NVSwitch的功耗和价格也没公布。


DGX-2:Tesla V100 + NVSwitch

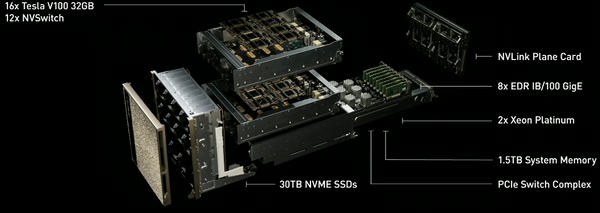

有了NVSwitch,就能做出规模更大的系统,NVIDIA在GTC 2018上也顺势推出了DGX-1的升级版:DGX-2,内置16块Tesla V100计算卡,搭配双路Intel Xeon Platinum。

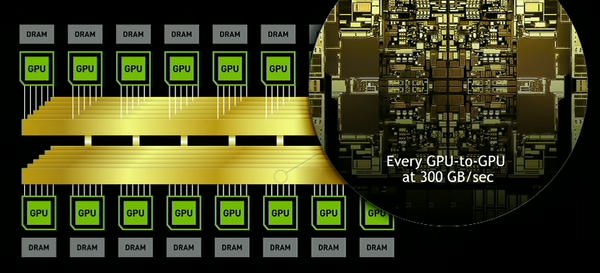

在整套系统里,NVIDIA放进了12块NVSwitch,为每个GPU提供最大带宽,GPU间互联带宽达到300GB/s,为PCIe的12倍。



这样连接之后,16个GPU可以视作一个统一的内存空间(当然GPU之间通信有延迟和带宽的降低),再加上Tesla V100翻倍的显存【16x 32=512GB的HBM2!】,就能运行原来8个GPU集群无法直接用显存运行的负载:比如FAIRSeq,在DGX-2上只需要2天,较DGX-1快10倍。


本身16块V100的性能就很可观,FP32性能达到240TFLOPS,FP64为一半的120TFLOPS,Tensor Core则可达成1.92PFLOPS的深度学习性能。


作为平台的则是Intel的双路Xeon Platinum,型号未知,内存最大1.5TB【单路768GB=非M型号】,存储为30TB NVMe SSD,可升级至60TB。


互联方面,DGX-2支持8条Infiniband EDR或者100GbE。DGX-2的系统功耗为10KW,DGX-1为3.5KW。

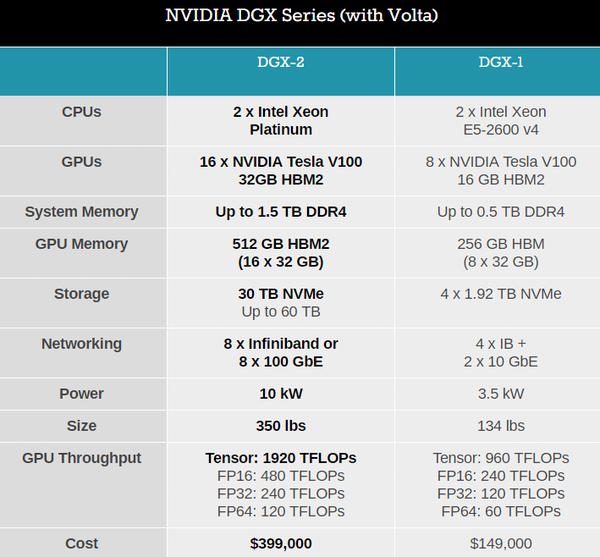

相较DGX-1的14.9万美元定价,售价39.9万美元的DGX-2虽然定位更高,却可以说更划算。CPU性能更强,翻倍的GPU数量,4倍HBM2显存,3倍DDR4内存容量,更不用说默认配置的NVMe SSD总容量翻了15倍…..


Tesla V100显存翻倍

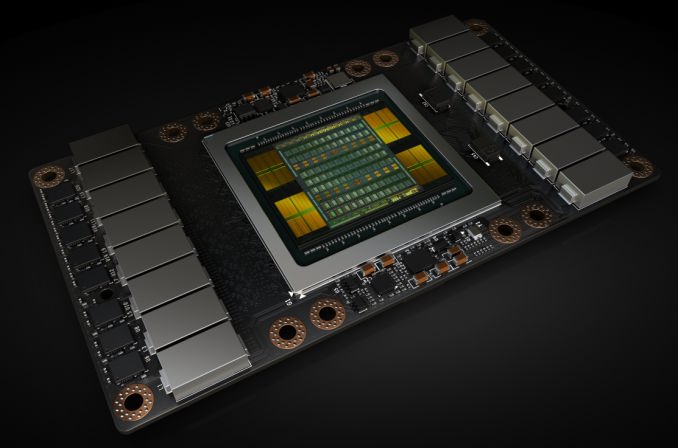

GTC 2018上,NVIDIA还宣布将Tesla V100系列(包括SMX2版本和PCIe版本)的显存从16GB翻倍至32GB,原本Tesla V100就是4块4层堆叠的HBM2(4x 4-Hi stack),现在翻倍说明换用了8-Hi的HBM2,单颗容量达到8GB,这应该是HBM2厂商产能和良率不断提升的结果。【望向…VegaFE】




只有容量翻倍,显存频率和带宽都没有变化。




本文地址:http://www.moepc.net/?post=4668

部分NVSwitch/DGX-2信息来自于:https://www.anandtech.com/show/12581/nvidia-develops-nvlink-switch-nvswitch-18-ports-for-dgx2-more

MOEPC.NET编辑/编译,转载请保留出处。
