Intel Skylake-SP【ISSCC 2018】

这些信息基本上早在Xeon SP发布的时候就讨论过了

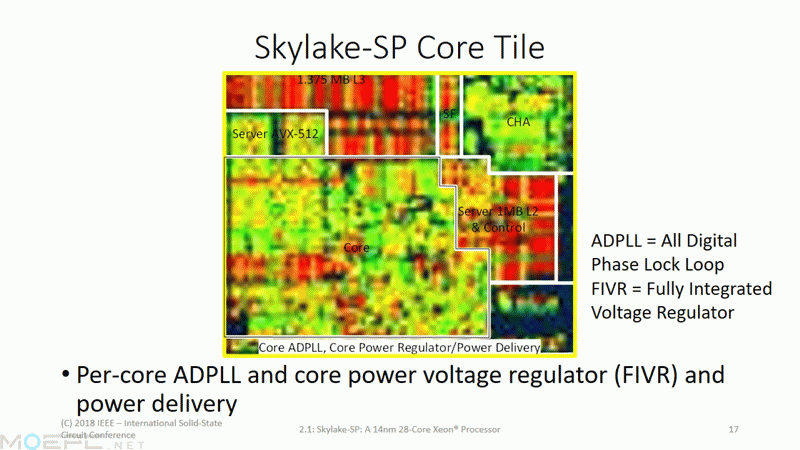

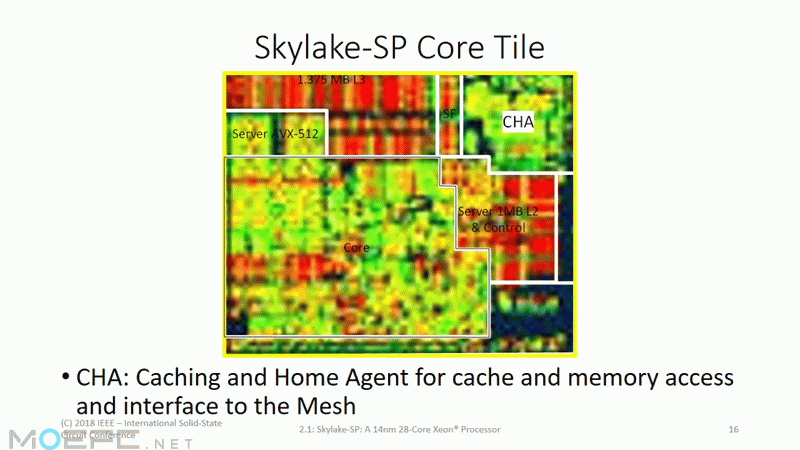

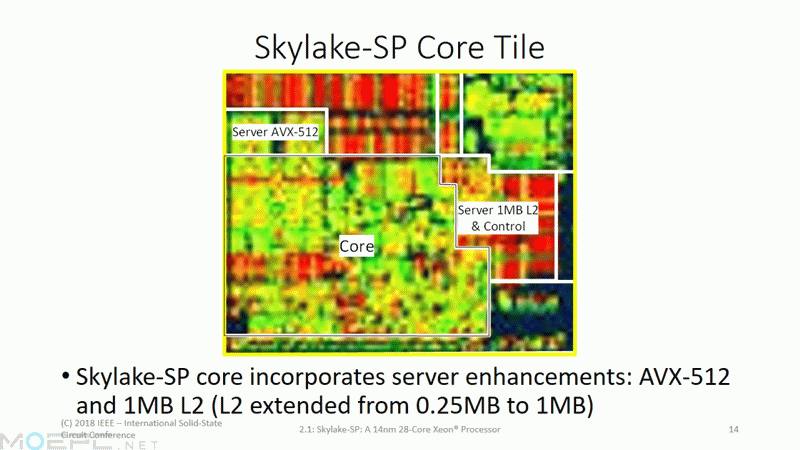

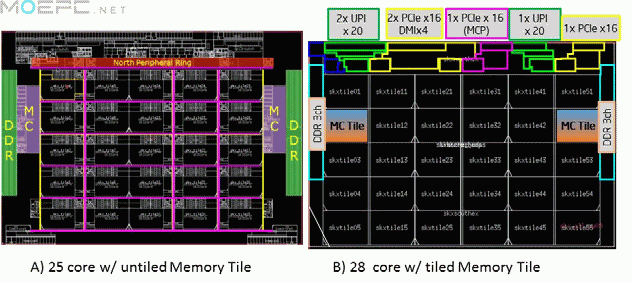

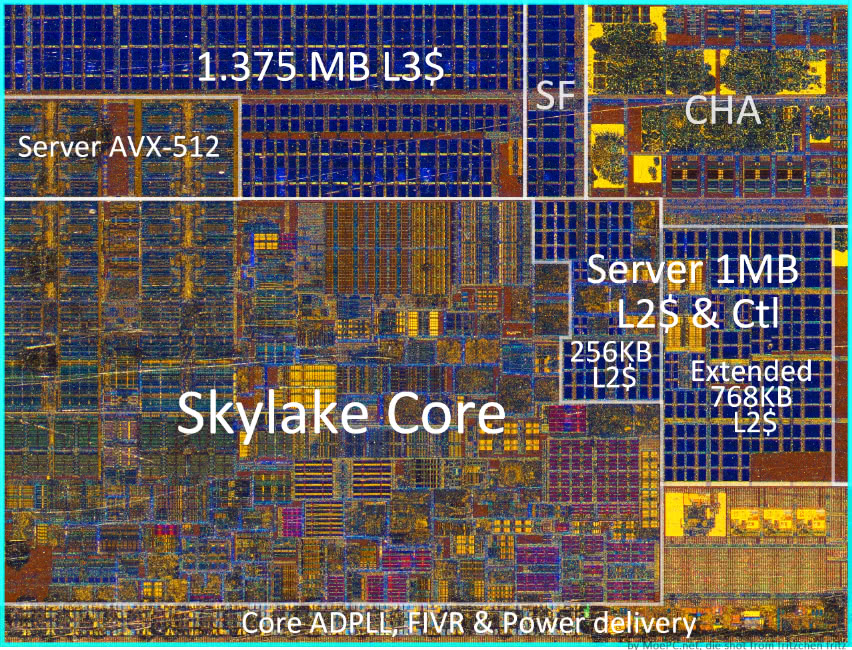

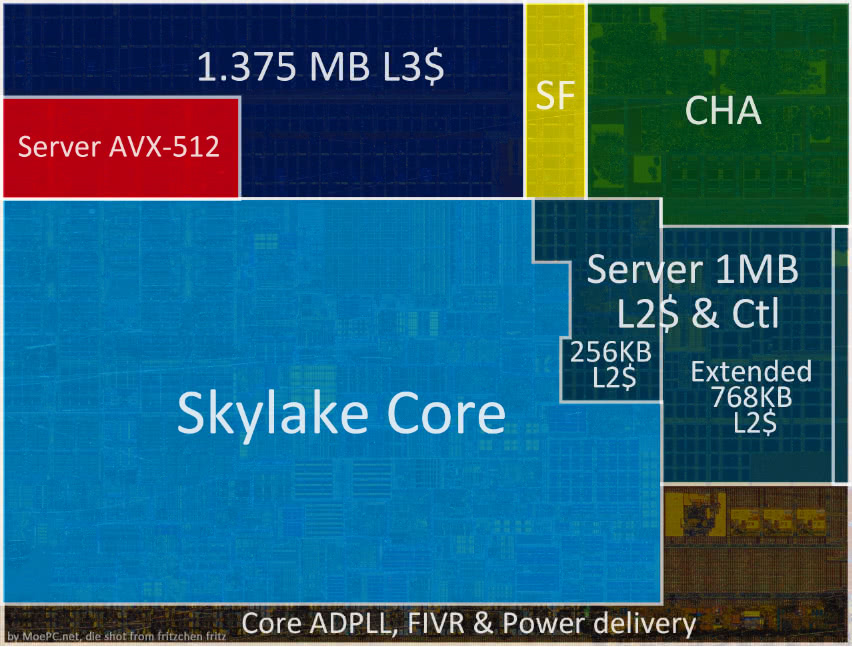

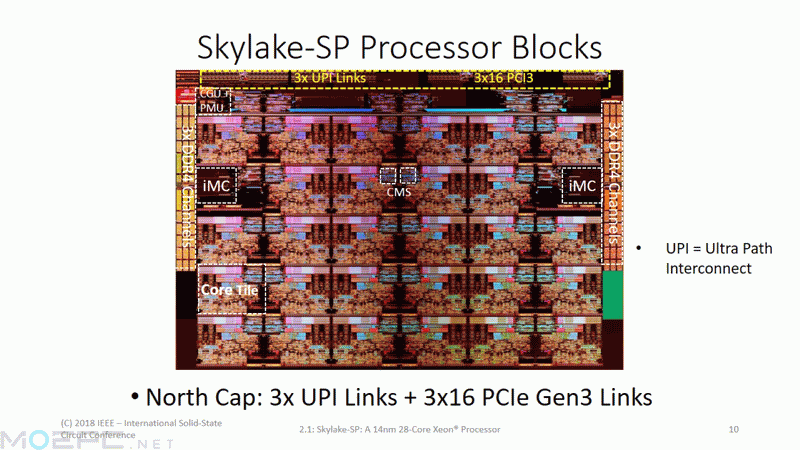

根据Fritzchen Fritz的die shot,结合ISSCC给出的信息做了个核心图

点击查看原图

点击查看原图

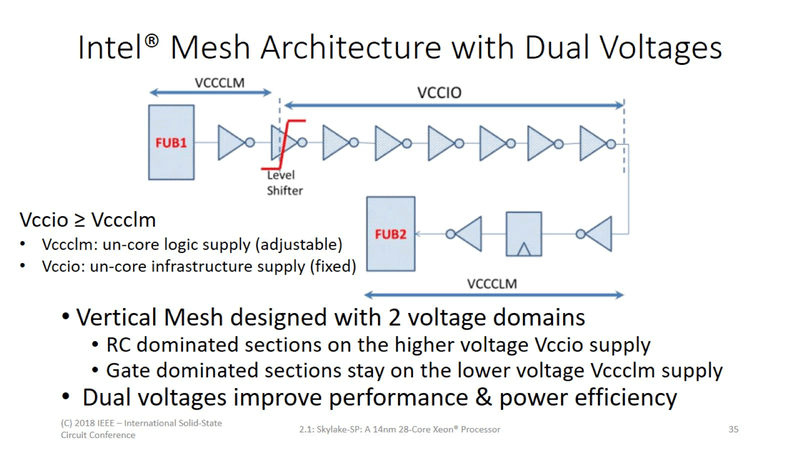

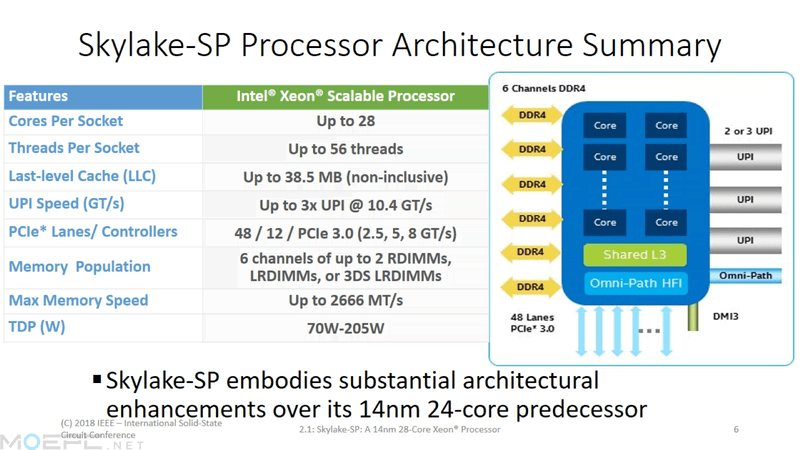

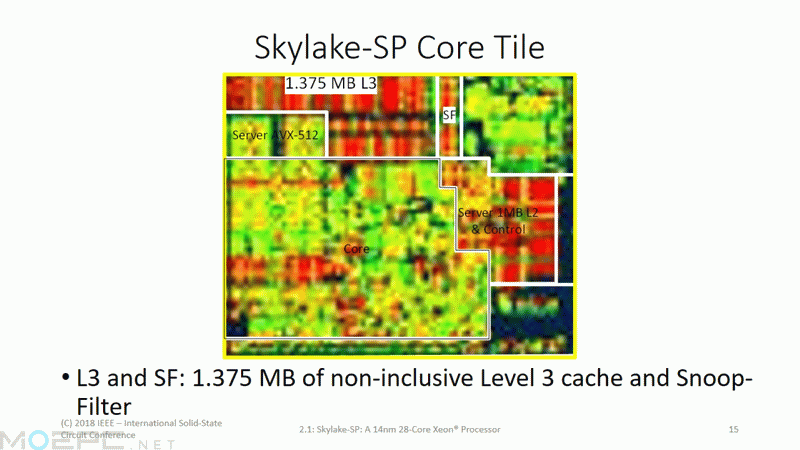

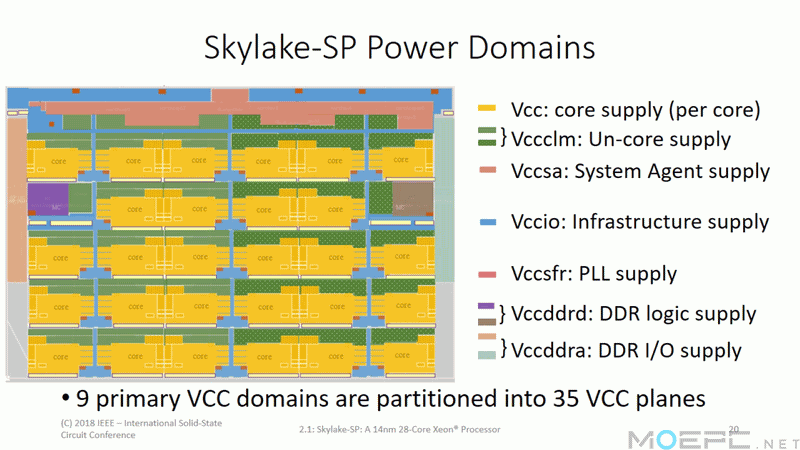

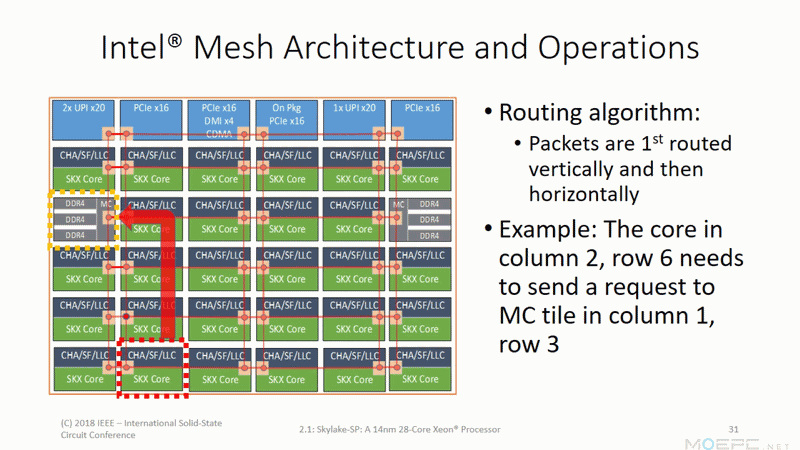

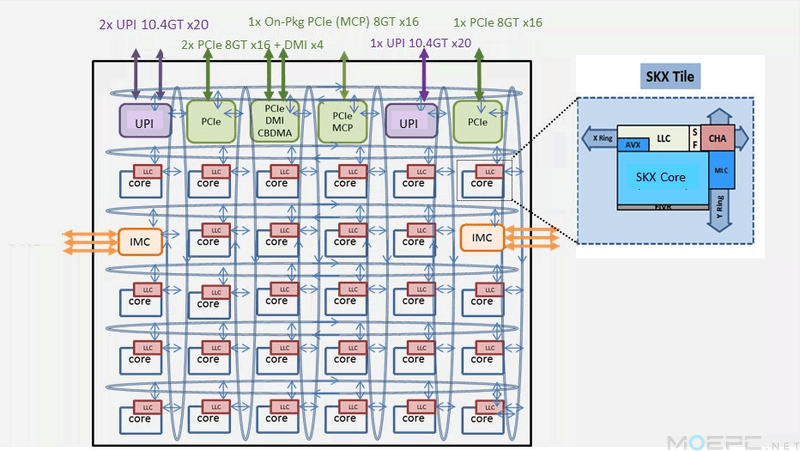

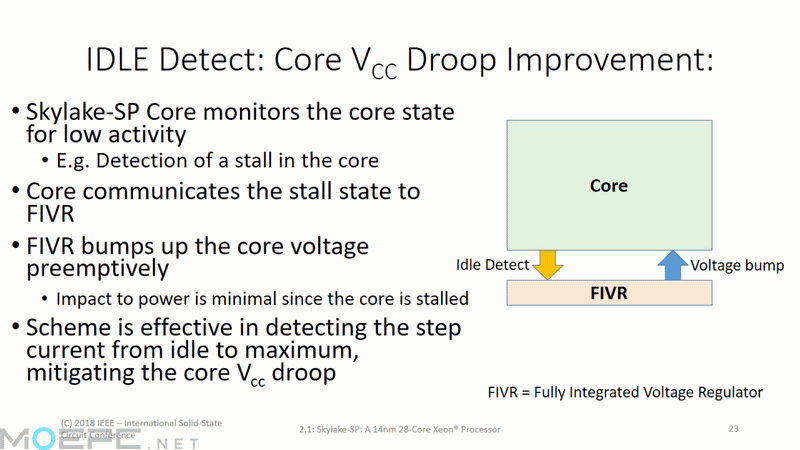

slides:pc.watch.impress.co.jp

die shot: fritzchen fritz

剧毒术士马文

留学中 Comp.Arch|RISCV|HPC|FPGA 最近沉迷明日方舟日服 联系方式请 discord 或者 weibo 私信。目前不在其他平台活动。 邮箱已更新为[email protected]。 看板娘:ほし先生♥

相关文章

12 评论

    1. @wangbaisen1990:Skylake-SP本身设计就是1.375M L3,增大了L2容量
      说砍了L3是相对于上代BDW-EP。

      1. @剧毒术士马文:新一代单路e5我记得也是1ml2外加2.5ml3吧

        1. @wangbaisen1990:没有新的E5
          最后一代是Broadwell-EP
          256+2.5
          只有Skylake-SP是1MB L2

          1. @剧毒术士马文:果子imacpro用的那个是啥?

          2. @wangbaisen1990:Xeon-W
            也是Skylake-SP

          3. @剧毒术士马文:xeon-w也是1.375ml3?

          4. @wangbaisen1990:都一样的die 肯定一样

    1. @ayu:这次后藤标题稍微有点误导
      亚洲范围内他做的内容是比较深入的
      和国内的这帮自称“科技媒体”的下三滥比下,高到不知哪去

      1. @剧毒术士马文:然而不能看懂日语的我只能天天看英文媒体,国内环境就这样,没办法太浮躁了,所有东西都是想尽办法快速变现。改革开放是在完全打破儒家体系下进行的,后遗症就这样没办法。

        1. @永之:至少你还看英文媒体
          英文的媒体好的有很多
