Intel 偷偷准备10nm Cannon Lake-U/Y: i3-8121U & Core m3-8114Y

本文地址：http://www.moepc.net/?post=4960

作为Intel的首款10nm产品，Cannon Lake-U从2017年后半就开始进行少量样品的测试，之前Intel则悄无声息地发布了它。Intel 10nm的状况已经是众所周知的了，这次的发布也印证了这一点。

总的来说Cannon Lake是Skylake的die shrink版本，IPC不会有明显变化。Cannon Lake还新增了AVX-512指令集以及LPDDR4/X 低功耗内存的支持。

本次发布的只有一款产品：Cannon Lake-U的i3-8121U。15W的双核，2.2GHz基础频率，3.2GHz加速频率。无核显 2+0（应该是屏蔽掉了）配置。也没有TDP Down选项。

为什么说Intel的10nm依然很烂，拿它和之前的几代对比就知道了。

与上代14nm+的KBL-R U双核8130U对比，10nm的8121U在频率上没有优势，甚至加速频率还要低200MHz。这可是同样的15W TDP，8130U还有核显。

Intel的TDP是按照基础频率来定的，2.2GHz基础频率下10nm和14nm+双核的TDP均为15W。14nm++的Whiskey Lake表现还会更好一点，相比之下10nm就比较难堪。

Intel 10nm不光频率表现比较差，良率也相当糟糕。此前财报上把10nm量产推到2019年，这次的首款10nm产品连核显都没有。核显应该是占了相当大部分面积的，可能之前良率太差导致很难做出无缺陷的核显产品。后续良率改善会出核显的2+2版本。

不过Cannon Lake-U还是带来了新东西的。首先是AVX-512的支持。这个很早之前就有报道

Cannon Lake、Ice Lake主流处理器或将支持AVX-512
http://www.moepc.net/?post=3353

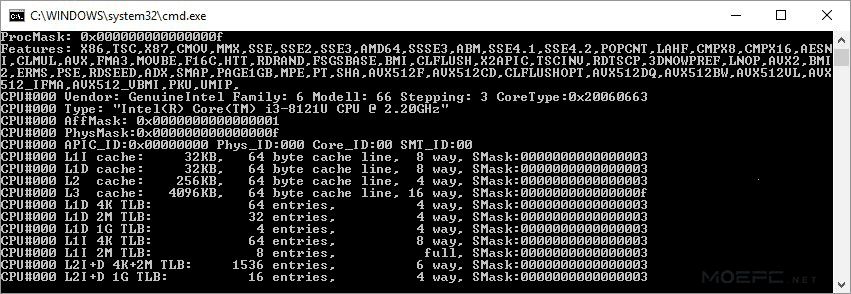

Cannon Lake (Client)架构是主流版本架构首次引入AVX-512指令集。包括AVX512F, AVX512CD, AVX512BW, AVX512DQ, AVX512VL, AVX512IFMA, AVX512VBMI。

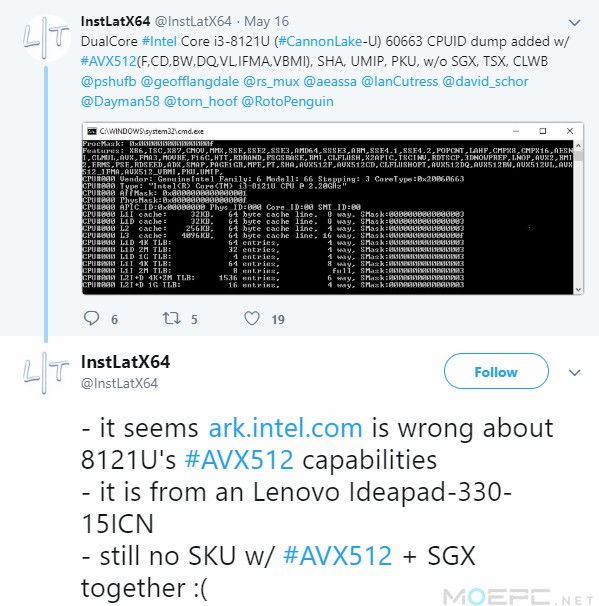

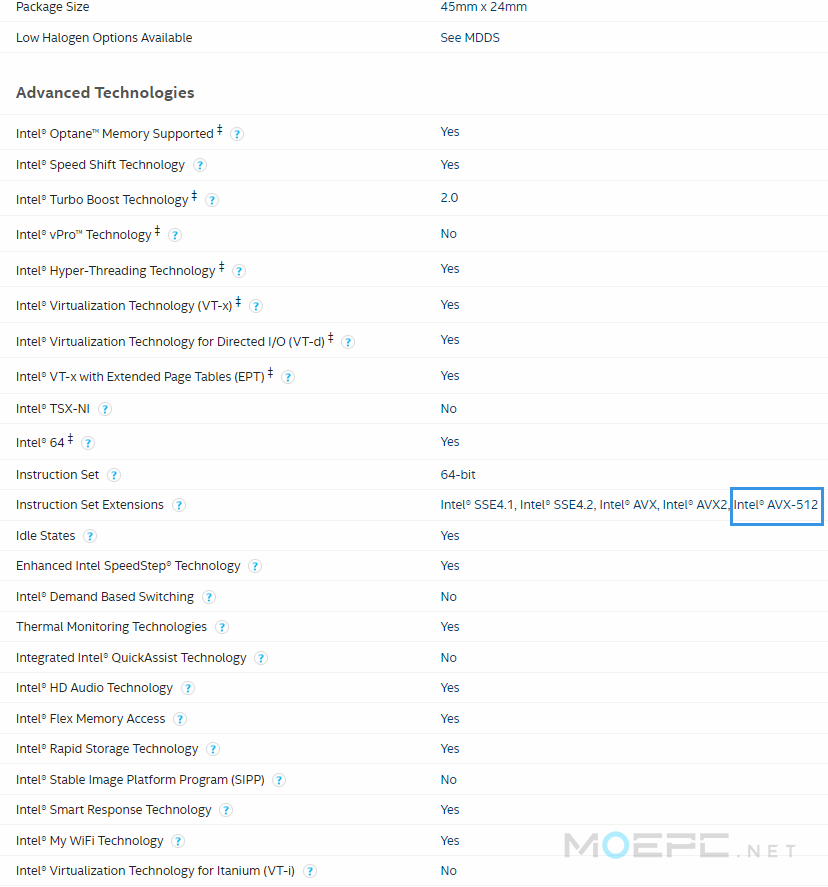

原本Intel ARK上只显示支持到AVX2，后来修正了错误。

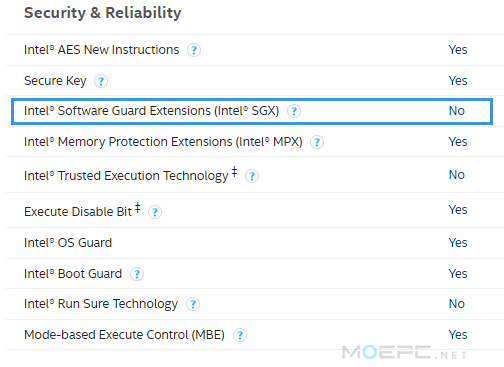

与此同时Cannon Lake-U的SGX功能也被鸽掉了。有部分云服务商（比如Azure）有用到SGX。

除开AVX-512，Cannon Lake的IMC也有更新，提供了对LPDDR4/LPDDR4X低功耗内存的支持，还算可圈可点；前几代最高只支持到LPDDR3 2133。

相较普通SODIMM DDR4，LPDDR4/X能达成更好的续航表现。

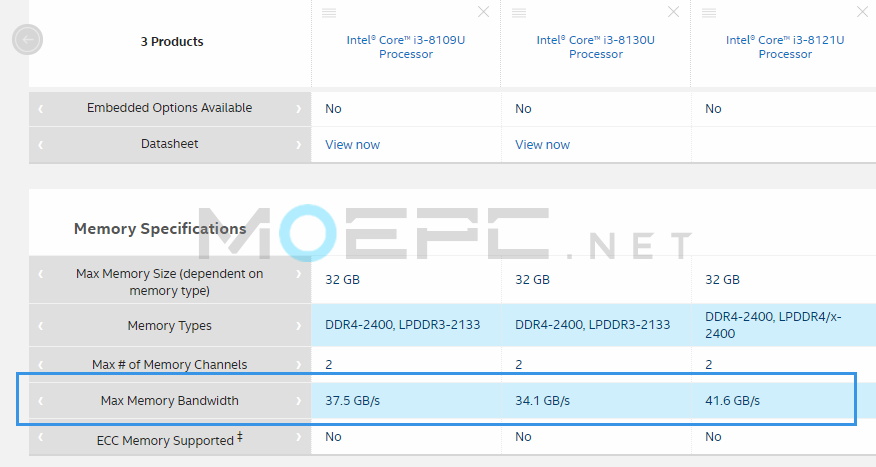

Cannon Lake-U在Intel ARK中显示的最大内存带宽也比Kaby Lake-R U/Coffee Lake-U高一些。

• Cannon Lake-U: 41.6GB/s
• Coffee Lake-U: 37.5GB/s
• Kaby Lake-R U: 34.1GB/s

除开i3-8121U这款无核显的产品，Intel还在准备有核显的Cannon Lake-U/Y 2+2。

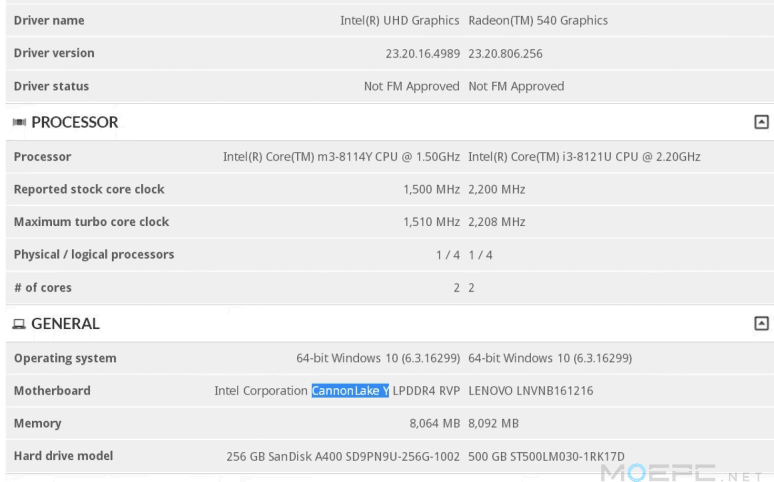

3DMark数据库中已经有了一款：Core m3-8114Y，基础频率1.5GHz，Intel UHD Gen10集显，搭配的是LPDDR4。

可以拿来和之前几代作对比:

可以发现-Y系的命名从xYxx的方式重新变成了传统的xxxxY，但保留了低端的Core m3的品牌（之前是Core m3/m5/m7, 后来Intel把Core m5/m7重新划进了Core i5/i7，只剩下Core m3）。

新的Cannon Lake-Y换上了新支持的LPDDR4/X，一般笔记本不会使用LPDDR4，但对于-Y系的产品定位来说功耗却至关重要。功耗更低的同时，带宽还更高。

最明显的地方在于它终于有了核显（哇！…笑），是一颗GT2配置的集显。Cannon Lake的GT2规模比前几代有提高，因此显示性能提升也会比较可观。CPU的基础频率也从1.1GHz左右提到了1.5GHz，这一频率已经比之前所有的Y系要高了。

不过坏消息是…..Cannon Lake-Y的TDP大概不会维持之前的4.5W了。会高一点。
