Intel Goldmont Plus 架构解析:大幅改进,为32核型号打下基础【wikichip】

本文地址:http://www.moepc.net/?post=4015

看到Goldmont Plus/+的名字,你可能会认为它只是加强版的Goldmont,那么你就错了。实际上Goldmont Plus和前代Goldmont一样,性能都有很大提升。

点击查看原图

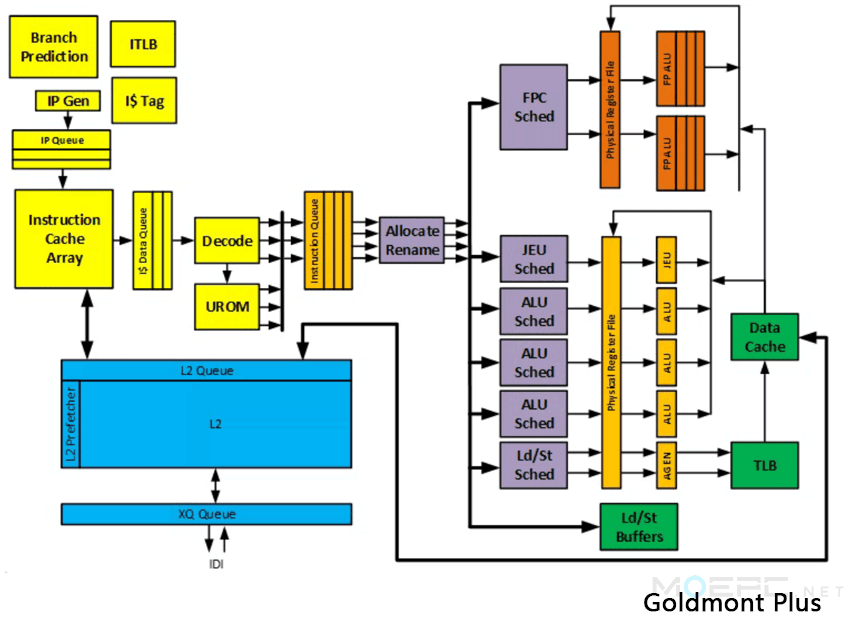

Goldmont Plus

点击查看原图

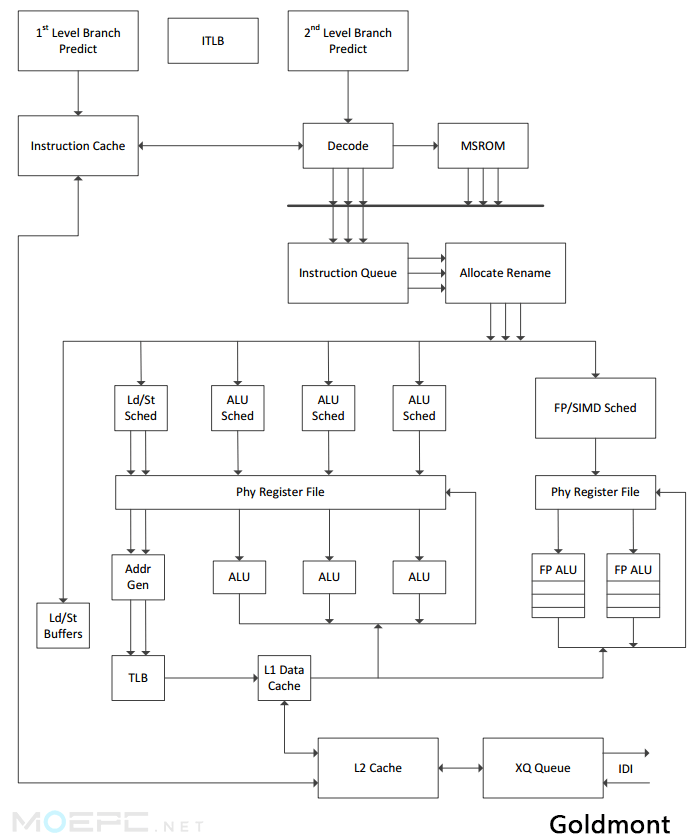

Goldmont

点击查看原图

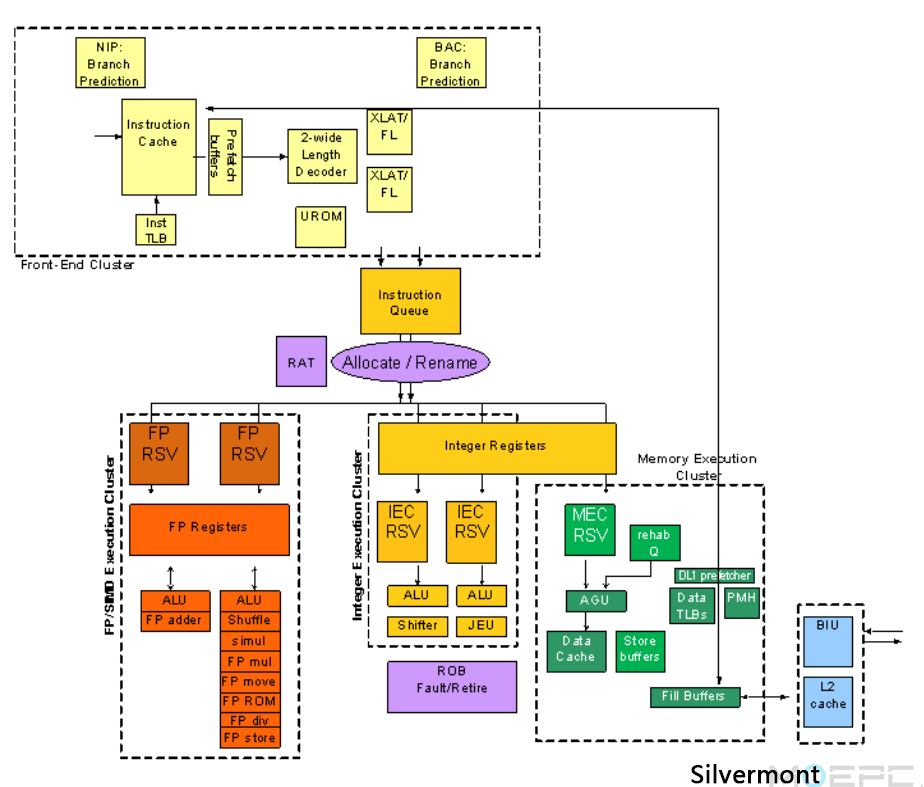

Silvermont

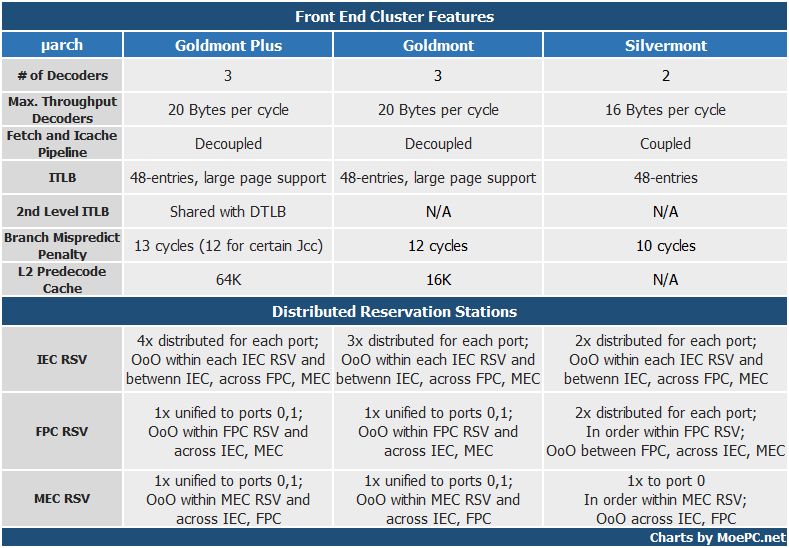

尽管前端没有改成传闻的4-way decode,不过分支预测单元之类的还是得到了加强。这次大幅改进的是后端。前端的fetch和decode保持3-way,后端加宽到支持4-way allocation和4-way retirement。换言之,Goldmont Plus的最大retire速率达到每周期4条。



Intel提到Reservation Station(保留站)和Reorder Buffer(重排序缓存)也加大了容量,得以支持更大的乱序执行窗口。相应地Load/Store缓存也有增大。用于寄存器存储数据的某些Store-to-load 转发操作也有性能优化。



缓存也是一样的待遇,共享L2缓存容量翻倍到4MB,L2 predecode cache(L2预解码缓存)变成Goldmont的400% – 从16KB增加到64KB。此外还增加了一个二级TLB,指令与数据共享。


执行单元方面改进不少。Integer Execution Cluster(IEC,整数执行丛集)增加到4个端口,新增的第四个端口为独立的Jump Execution Unit(JEU,跳转执行单元),支持更快的分支跳转。AES指令的延迟和输出也有改善。

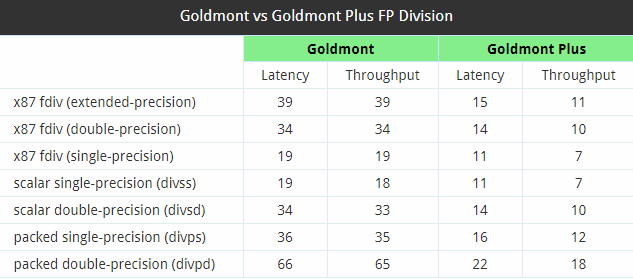

最有趣的估计要属FDIV 浮点除法器的改动。浮点除法器升级到基于radix-1024的高速设计(10bit)【Broadwell上首次引入,此前的Haswell/Ivy Bridge为radix-16】,各类浮点除法性能都有明显提升。随之还有带宽的显著增加,除法运算延迟也降低到原来的一半以下。

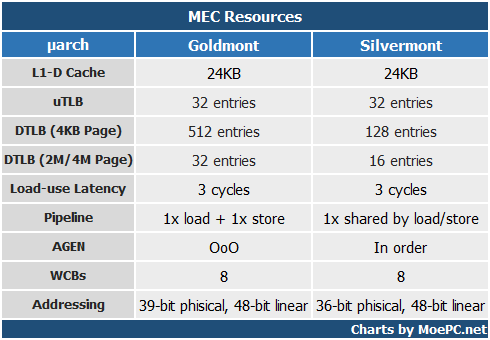

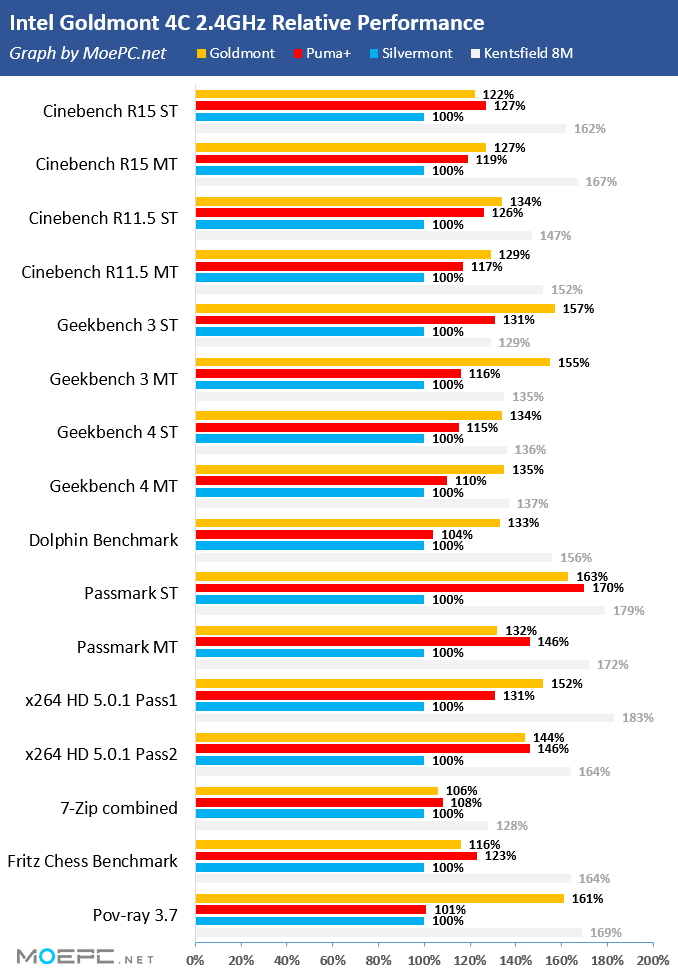

Goldmont的测试数据,Goldmont Plus应该会更上一层。

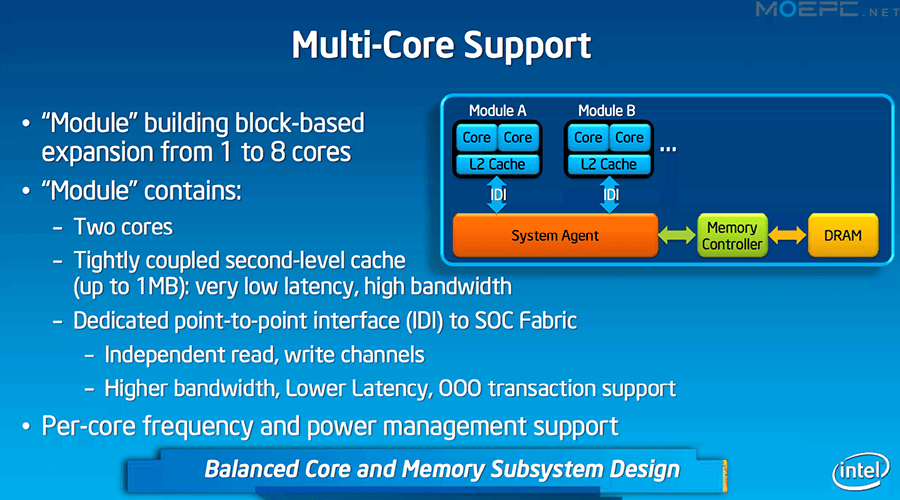

一直以来Intel低功耗处理器采用Chip-Level Multi Processing(CMP)作为组成的基本模块。【原文是core-level】

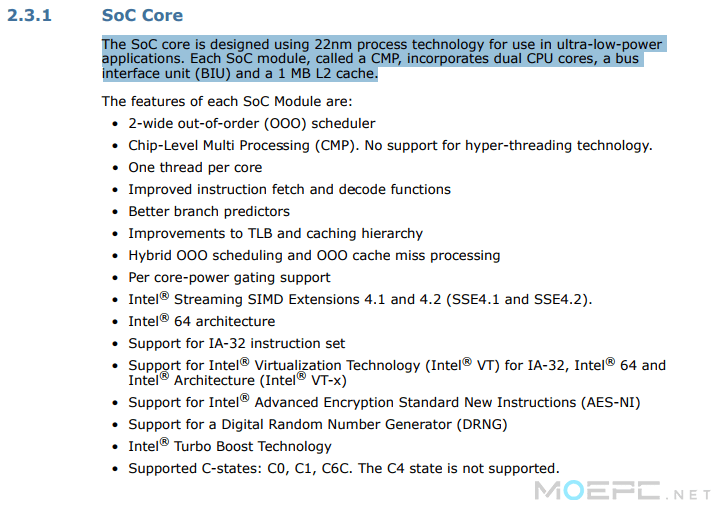

Silvermont、Airmont和Goldmont的一个CMP里只有2个核心 + 共享的1MB L2缓存,可以屏蔽其中一个核心变成单核模块。多个CMP模块通过Point-to-point Interface(IDI)连在一起,挂在System Agent上一条名为Tracker Unit的crossbar一致性总线上。

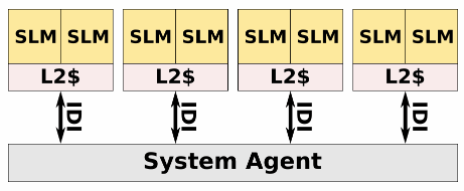

比如Silvermont架构的Avoton/Rangeley ,是由4个双核CMP模块组成的8核心



Avoton,Atom C-2000系列

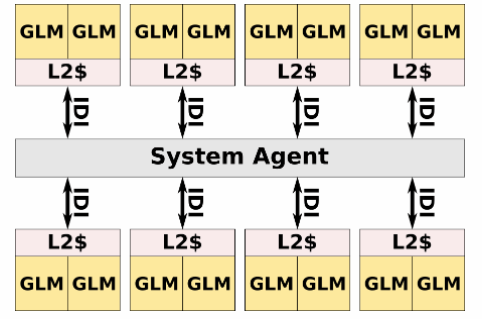

此前发布的Goldmont架构 16核 Denverton,包含8个双核CMP模块


Denverton,Atom C-3000系列

随之Goldmont Plus的发布,Intel开始转向四核CMP模块。

Goldmont Plus的一个CMP内包含:4个Goldmont Plus核心 + 共享4MB L2缓存


四核CMP可以屏蔽2个核心,变成双核

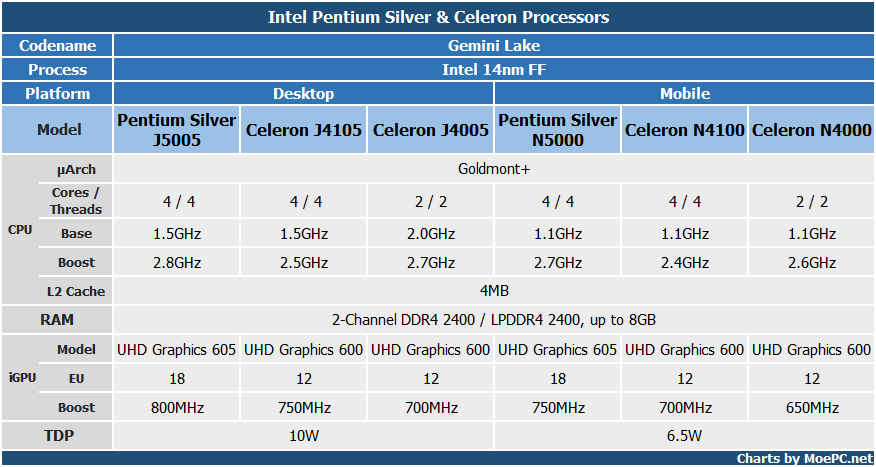

比如桌面/移动版的Gemini Lake就是1个CMP,双核也是通过屏蔽得来


不久前发布的桌面/移动版Gemini Lake,由1个四核CMP组成

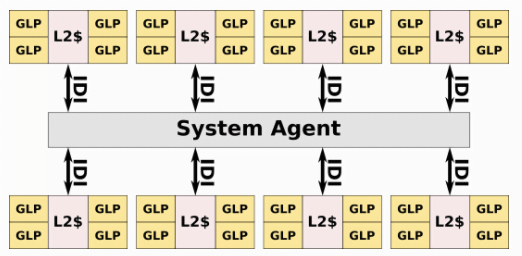

如果Intel继续Denverton的8 CMP设计,配合新的四核CMP模块,新的C系列就能做到32核心。



预测的新Atom


本文地址:http://www.moepc.net/?post=4015

via:https://fuse.wikichip.org/news/679/goldmont-plus-detailed-large-improvements-setting-the-stage-for-a-32-core-model/

原作者:David Schor

MOEPC.NET编译,有改动及修正,转载请保留出处。

剧毒术士马文

留学中 uarch|HPC|FPGA|RISC-V 联系方式:discord 或者 weibo DM,其他平台见到的基本不是我。 pfp:memeko pid85674099
