【Computex2018】AMD发布会汇总:揭晓第二代Threadripper、7nm Vega及EPYC,OEM产品线更新
AMD在今年的Computex2018上揭晓了众人期待已久的Threadripper 2000系列高端桌面处理器,现场进行了全球首款7nm GPU的演示,在最后还更新了一下7nm Zen 2架构EPYC的信息。与往常一样,PR之类的玩意直接不看,只挑选有用的信息。
Threadripper 2000系列处理器:最高32核心,250W TDP,供电加强的新X399主板,Wraith Ripper散热
Threadripper 2000

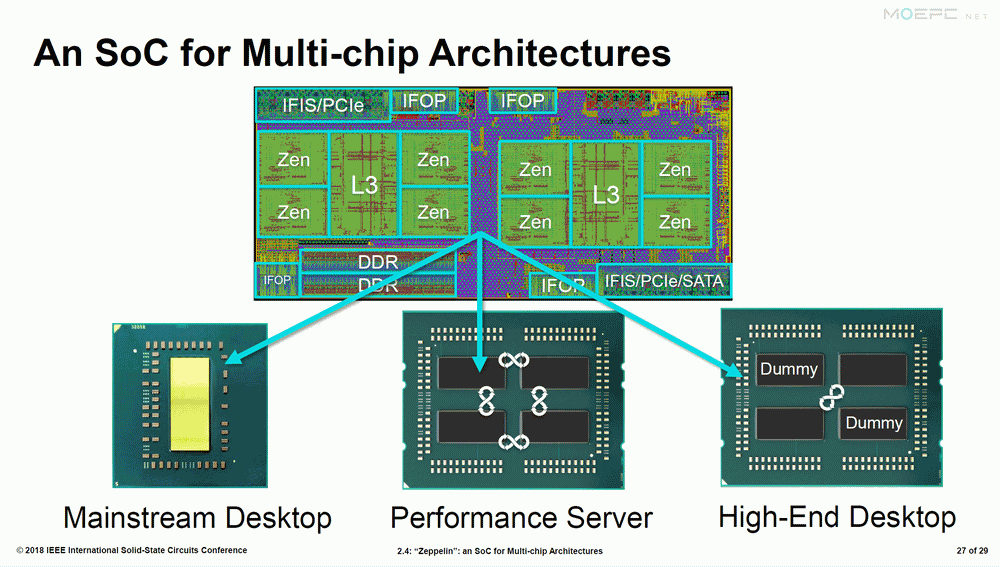

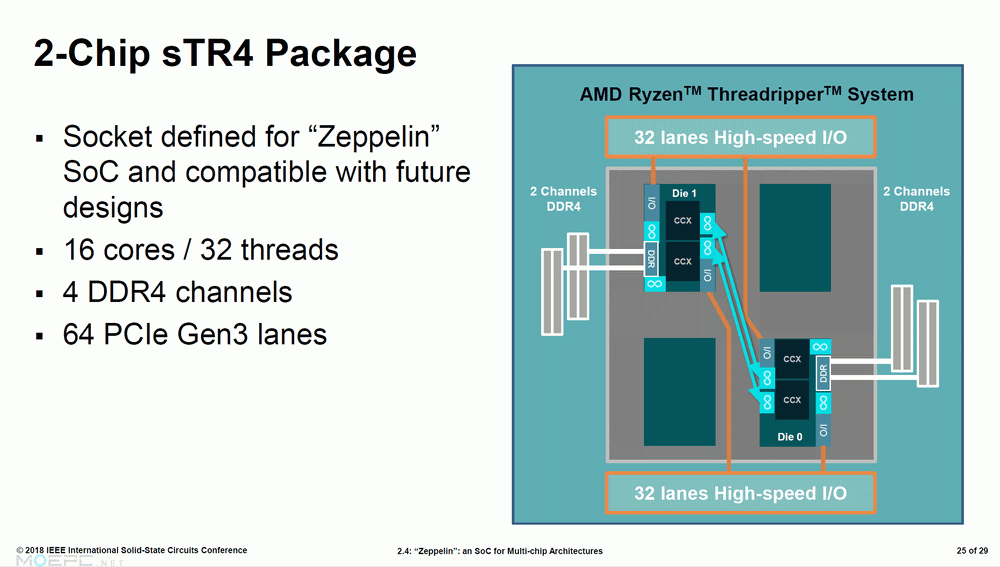

第一代Threadripper发布当初采用和EPYC一样的4x MCM封装,但只启用了其中两个,最高的1950X也就只有16核。后来的分析(主要是某卖开盖工具的德国小哥)表明AMD留有升级到32核的余地:与服务器相同的LGA4094插槽,一样的封装,只是通过触点和BIOS进行了屏蔽。
尽管此前某些网站(VCZ)引用AMD产品PDF,声称Threadripper 2000依然只有16核,信誓旦旦地说“ready for mass market”,AMD的这次发布着实打脸。

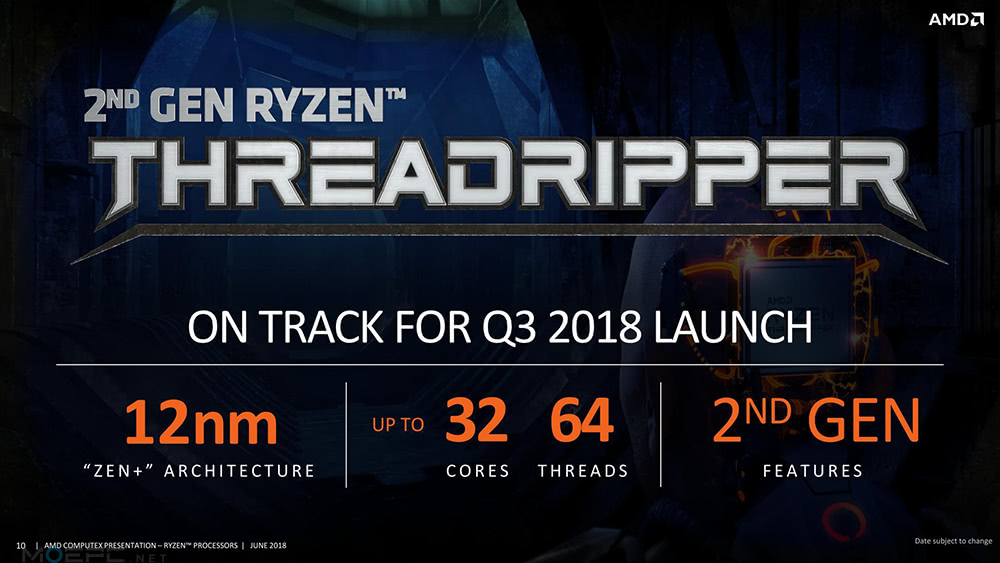

代号为“Colfax”的第二代Threadripper启用了全部的4颗MCM,且升级为12LP工艺的Zen+架构。规格上核心数翻倍为最高32核心,64MB L3缓存,250W TDP,基础频率3.0GHz。

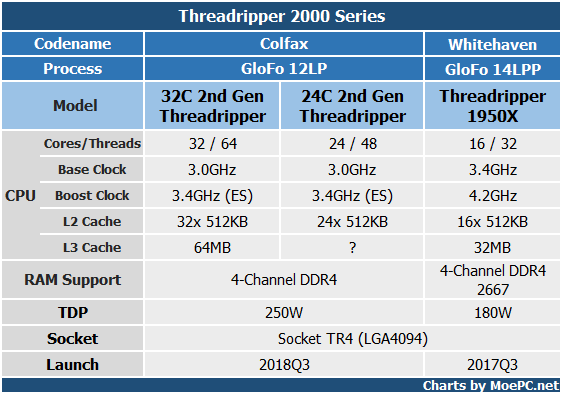

从规格上来看,第二代Threadripper拥有目前HEDT平台的最高核心数??32核。而且基础频率为3.0GHz,比EPYC 7601的2.2GHz要高许多。核心数增加的同时TDP也有所上升,达到250W,注意这个250W比较保守,实际运行时的功耗要更低。基础频率没有写WIP,所以可能就是最终的频率了。
展示的样品的加速频率都是3.4GHz(WIP),全核的加速频率不是最终频率,还在调整当中。此外还有24核的型号,应该是6+6+6+6配置。

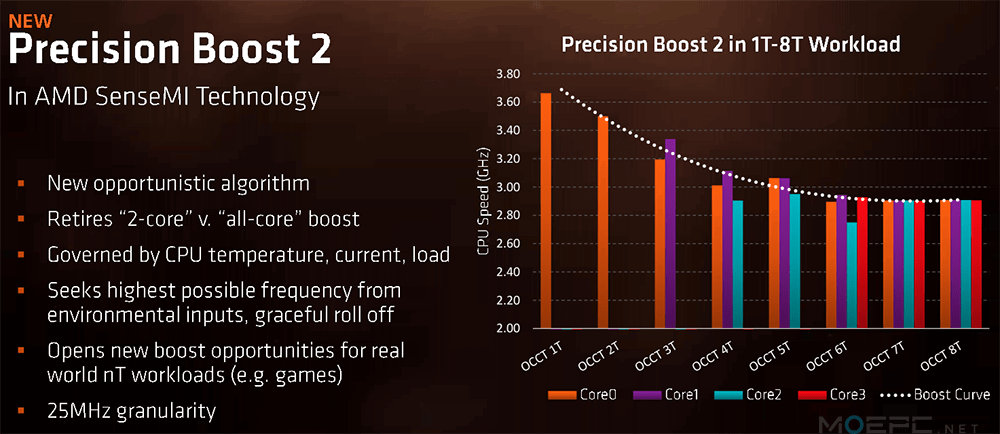

Zen+架构和12LP工艺使得Threadripper 2000的频率有所提升,内存延迟降低,改进的PB2/XFR2加速算法也是看点之一。
上面这些是第二代TR的主要提升,但也有没有变化的地方。第二代TR仍将沿用现有的X399芯片组和平台,当然供电需求会有大幅提升,各厂商已经在准备供电加强的X399。

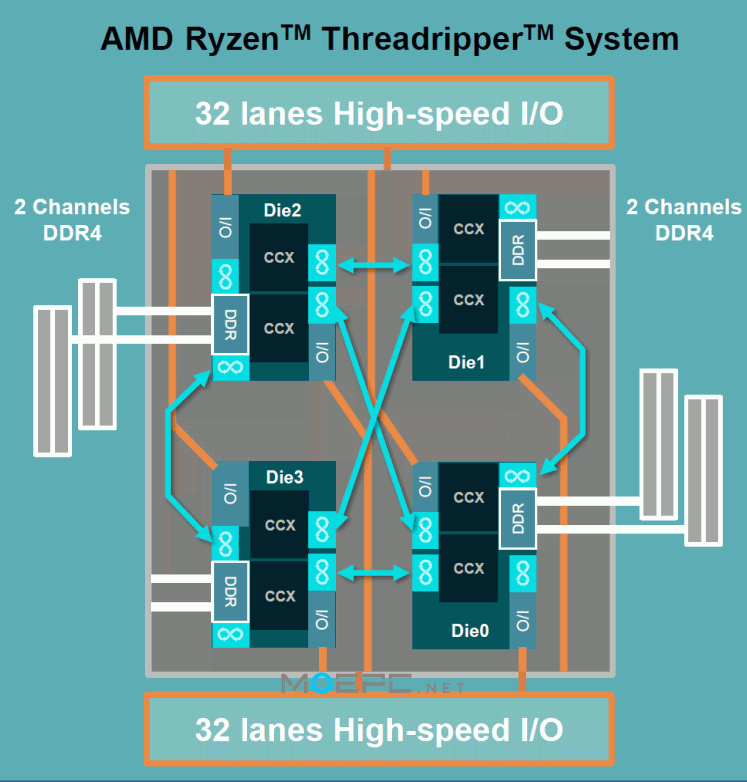

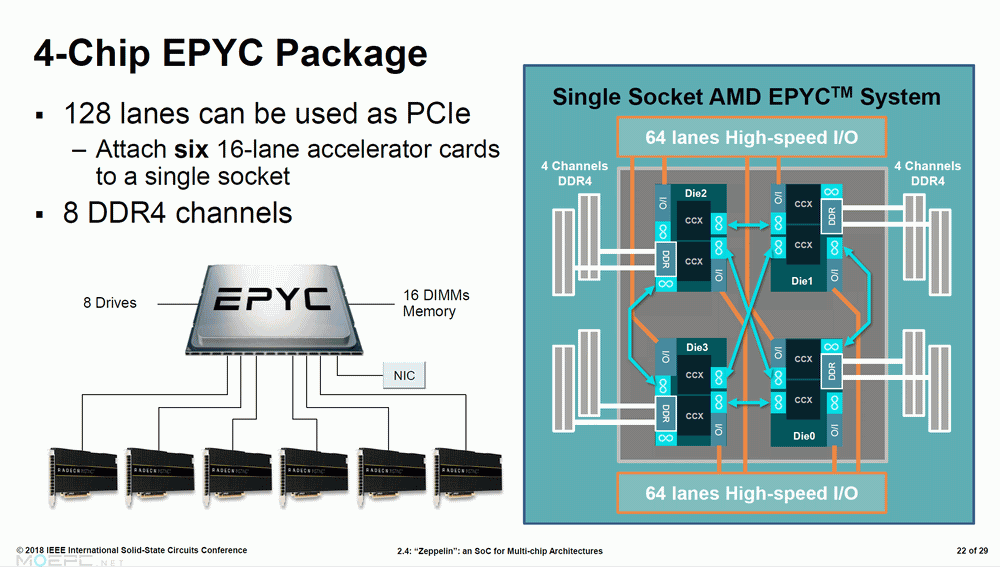

非官方图示
同样是X399平台,同样是LGA4094插槽,第二代TR也就只有四通道DDR4内存,64条PCIe通道。这里情况就比较特殊了,原本Threadripper 1000系的每颗die上都有2个内存通道、32条PCIe。这次增加了2颗die,依然要保持四通道内存和64条PCIe,那么就有2颗die保留了2个内存通道,完整的PCIe;另外2颗只启用了核心、IF、缓存等等,IMC和PCIe都给屏蔽掉了。这一点不及Intel的大核心+Mesh。多出的核心主要还是瞄准非内存密集型应用,可能会导致额外的延迟和性能损失。
AMD给Threadripper 2000系列更换了新的logo,主题也定为重金属。在现场Jim Anderson展示了Threadripper 2000的样品,看起来自然和一代一模一样。

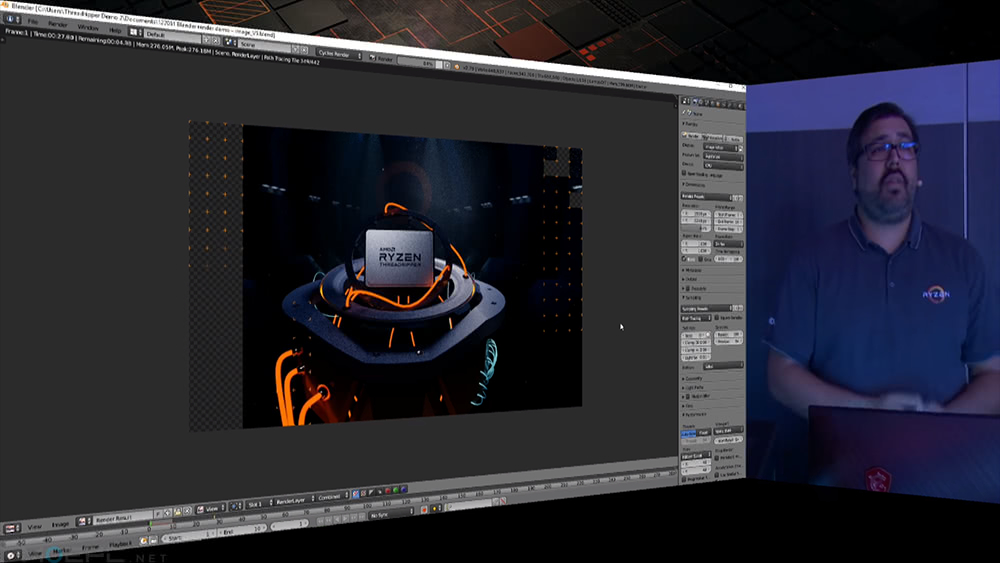

在现场AMD还进行了实机演示,用24核Threadripper 2000与Intel目前最高端的18核7980XE对比,运行软件为渲染软件Blender,AMD现场DEMO常用。【并非什么CB R19。Cinebench是测试软件,只有R15版本,这个是跑分最常用的。Vega 20演示用的是Cinema4D R19,这个是干活用的。Blender也是干活用的。这仨压根不是一个东西。】

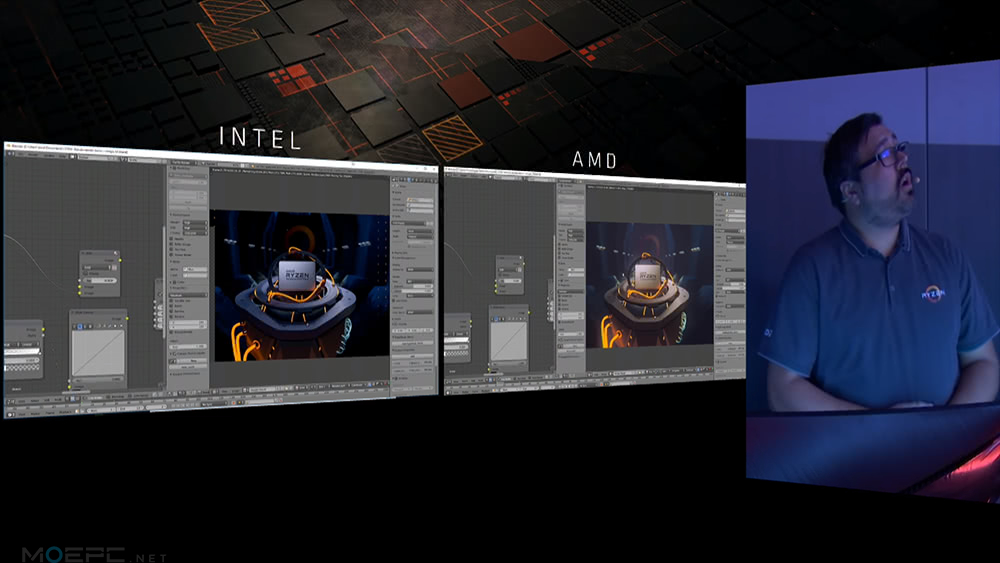

7980XE vs 24C Threadripper 2000
结果自然是有着33%核心数优势的Threadripper 2000获胜,blender对核心数优化很好,能够完全发挥。在这里AMD为了照顾7980XE,给它上了H100i水冷,而24核Threadripper 2000用的是Wraith Ripper风冷。对比的平台均采用芝奇幻光戟3200C14,只是内存配置稍有区别:7980XE用的是XMP,对比平台的24核Threadripper 2000为手动调整的四通道 32GB DDR4 2666 CL16。
24核Threadripper运行在Whitehaven Development CRB 测试主板上,BIOS是6月1日的2592版本,比下面说到的32核平台要新一点。

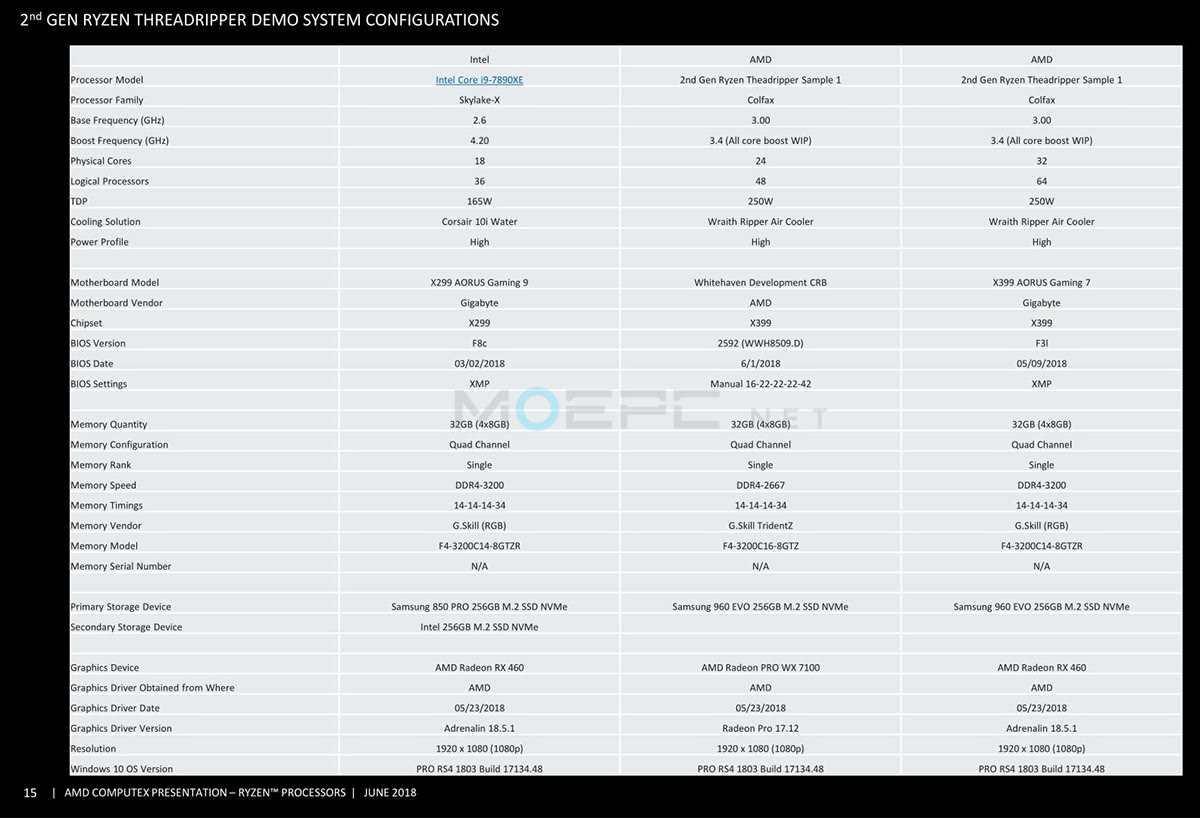

AMD给出了测试的详细配置
24核在渲染中能够战胜7980XE,那32核呢?AMD也做了32核的演示,同样场景,增加了体积光照提升复杂度,搭配的也是和上面一样的内存,换为了XMP配置。
32C Threadripper 2000
James Prior在测试时说给32核依然使用Wraith Ripper风冷,不需要什么水冷或者相变制冷。
之前Jim Anderson在接受PCWORLD采访时一遍出示Threadripper样品一边说这已经是量产的正式版,而不是什么临时做出的决定。【在这里绝对没有暗指隔壁用的1750W压缩机和测试后急忙回收 XCC Xeon 28核心测试样品的行为, hhh】
哦对了,AMD拿来测试32核Threadripper用的X399主板就是现有的零售主板,技嘉的雕牌AORUS X399 GAMING 7 ,更新了5月9日的F3I BIOS就能够支持第二代TR。
X399供电加强
老主板能够支持是一回事,核心数翻倍对供电需求必定有大幅提升,因此主板厂商也会发布新一代供电大幅加强的X399主板来对应。

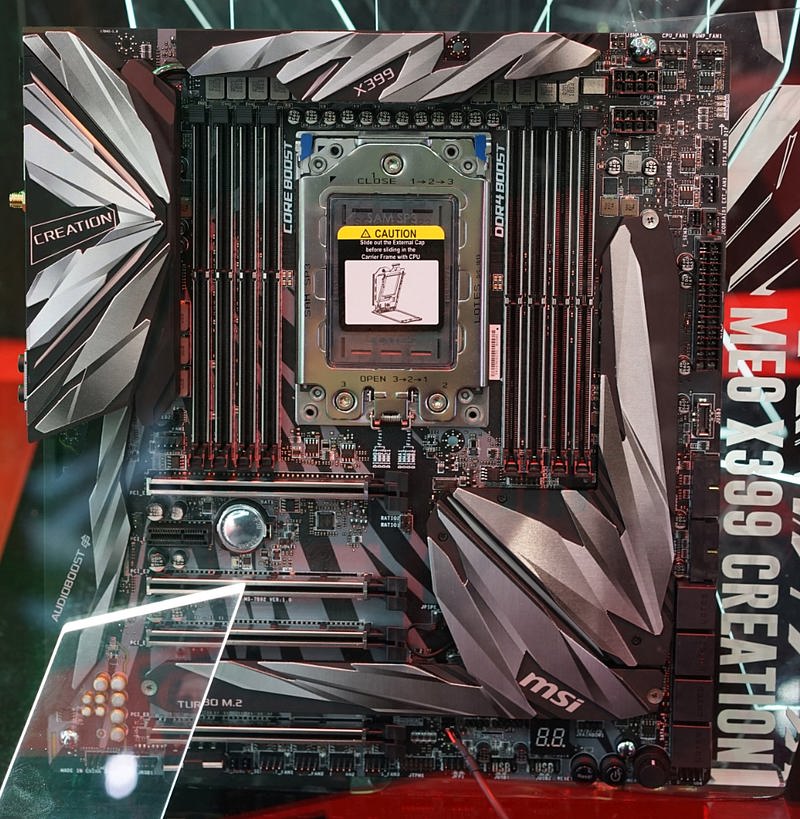

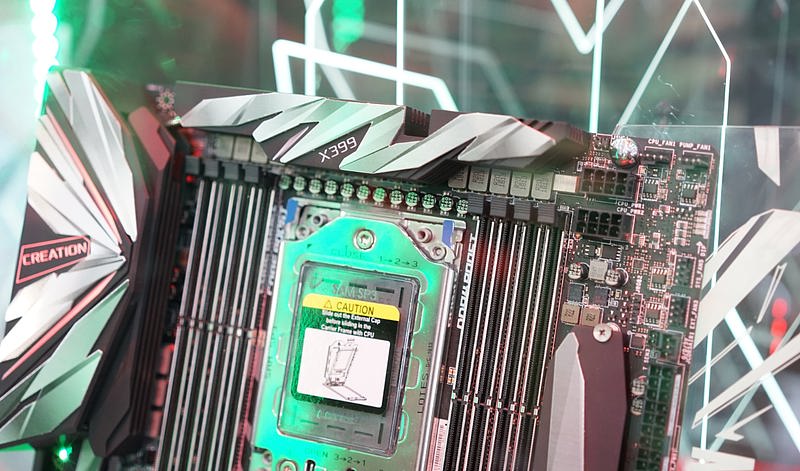

比如下面这个微星的MSI MEG X399 CREATION就给了19相供电……VRM散热也很大。
19相供电的X399 CREATION
图源:PCGH
Wraith Ripper风冷
上面提到的Wraith Ripper风冷散热器依然酷妈Coolermaster代工。

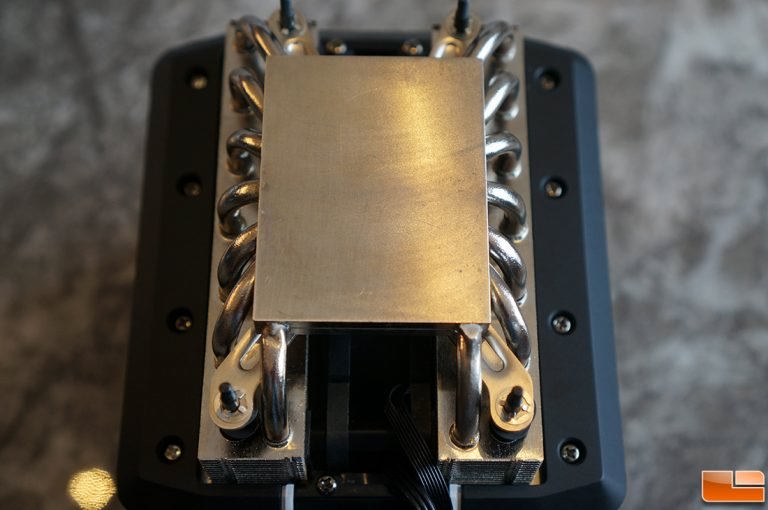

很接近酷冷V8的设计,全覆盖+14热管+定制RGB,满转速39dB的声音也很安静。它能够压制250W的第二代Threadripper。【至少能压住默认】

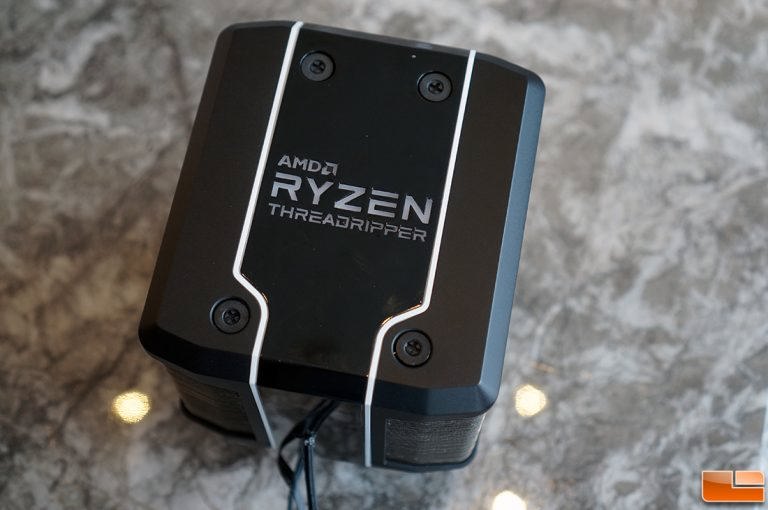

Wraith Ripper实物图
图源:Legit Review
Wraith Ripper会在第二代Threadripper发布时开售。
发售时间
说了这么多,第二代Threadripper 到底什么时候发售呢?
官方给的是2018Q3,第三季度发售。考虑到第一代就是2017Q3,具体来说是八月初发布的,估计这次也差不多。
Zen 2架构 7nm 第二代EPYC:已有样品,下半年出样,2019发布

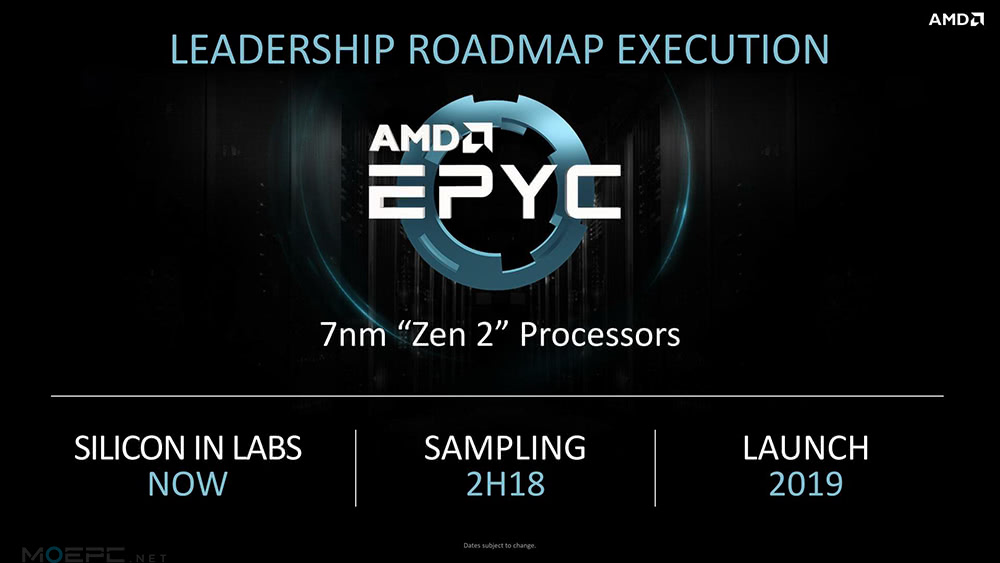

Lisa Su最后在现场带来了下代架构的新消息:Zen 2架构的第二代EPYC芯片已经到了AMD的实验室里。
她用“it’s looking REALLY GOOD”来形容Zen 2架构的EPYC。话语中流露着激动。

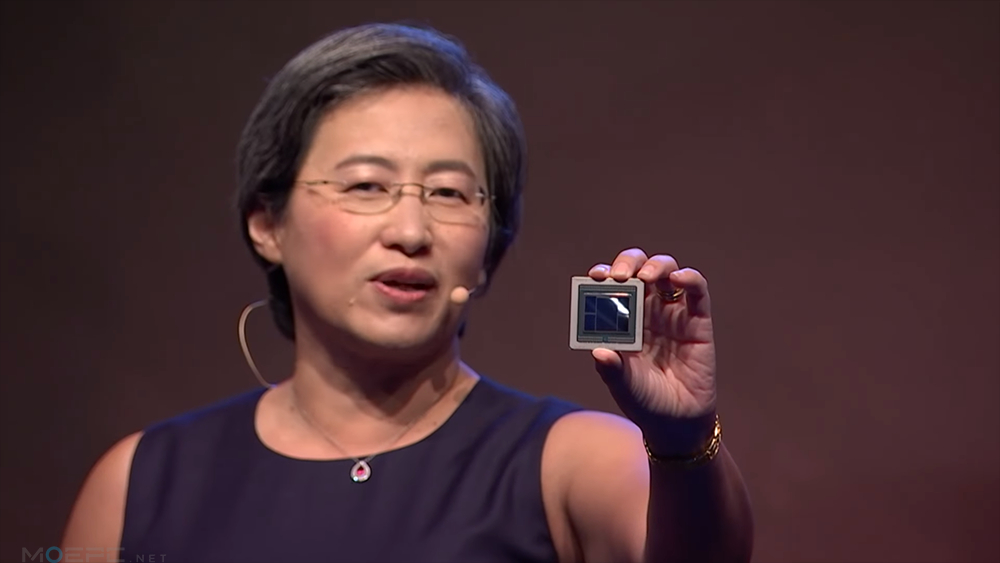

Lisa Su展示Zen2架构的第二代EPYC
展示的样品是有顶盖的,秘密就藏在下面。
目前7nm 第二代EPYC正在AMD实验室里接受测试,将于2018年下半年出样,2019年发布。第二代沿用Socket SP3 LGA4094插槽,能够兼容现有的系统【在发布会上有说】,方便第一代EPYC的用户升级。
对于AMD,2019年将会是近几年最大的一次机遇。Zen 2应该会很激动人心。期待在后面【比如HotChips】 AMD能够透露给公众更多的细节。
Radeon Instinct Vega 7nm:Vega 20 实机演示,正在出样,下半年发布
尽管Vega 20的测试很早之前就开始了,不过在Computex2018现身有点出人意料,此前一直没有多少新消息。

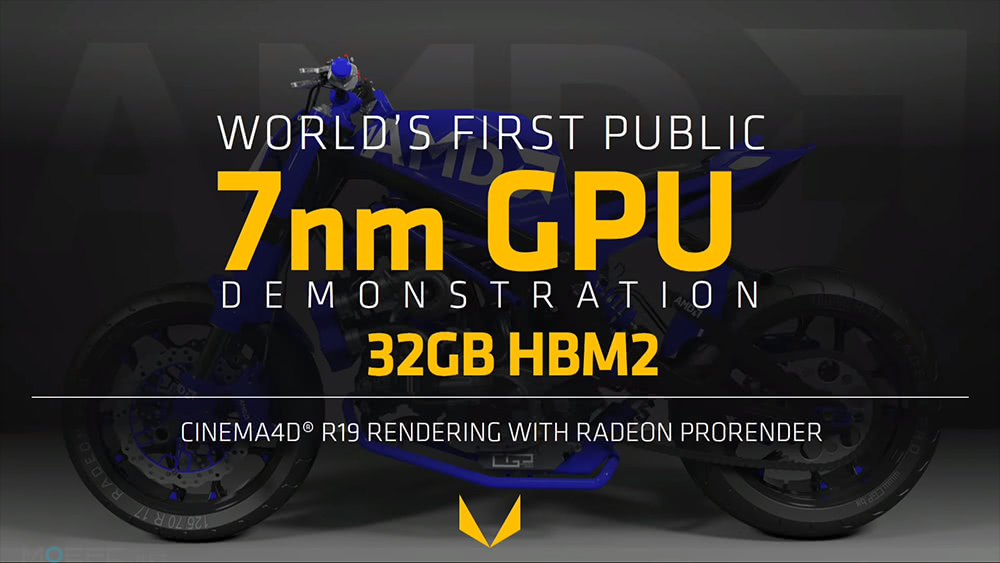

演示本身的内容不是很重要,Cinema4D R19 + AMD ReadonPro Renderer插件。主要看点在于GPU本身。采用7nm Vega 20的首款产品将是Radeon Instinct,主打HPC和DL,搭配32GB HBM2显存。
作为世上首颗公开演示的7nm GPU,Vega 20的主要架构和Vega 10一样都是GCN5,AMD给它加入了一些新的调料,让它更适合HPC/DL应用。Vega 20也能够使用Infinity Fabric进行互联。
重要的带宽方面,Vega 20的四颗HBM2提供4096bit位宽,根据之前的测试信息,很可能用上了三星的Aquabolt,运行在2.5Gbps,等效带宽或将达到1280GB/s。
其他方面的规格AMD没有透露太多,作为新工艺的首款芯片,改动不可能太大。
有趣的是Lisa Su在现场还展示了Vega 20的实物,可以看到4颗HBM2和中间的GPU。有了照片就可以计算大致的芯片面积。根据本人的大致估算,7nm Vega 20的面积大致在340-344mm2之间,相当于Vega 10 486mm2的70%。由于是估算,很可能会有误差,这东西稍微弄错一点结果就会差很多。。。
7nm相对于14LPP的密度提升很大,应该是新加入的两组显存控制器和其他功能单元增加了一定面积。

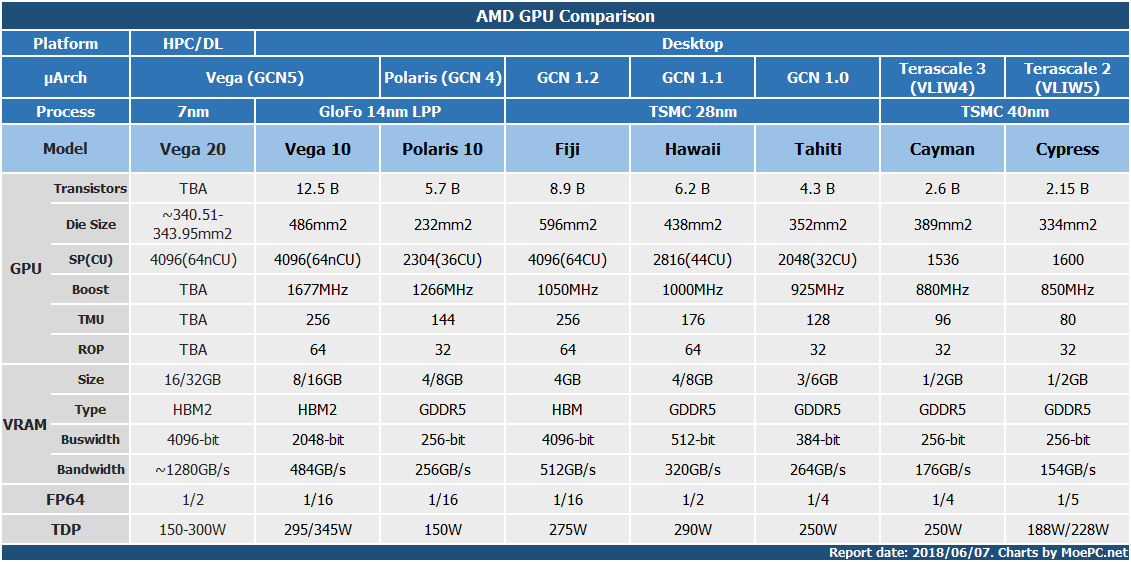

Vega 20面积估算

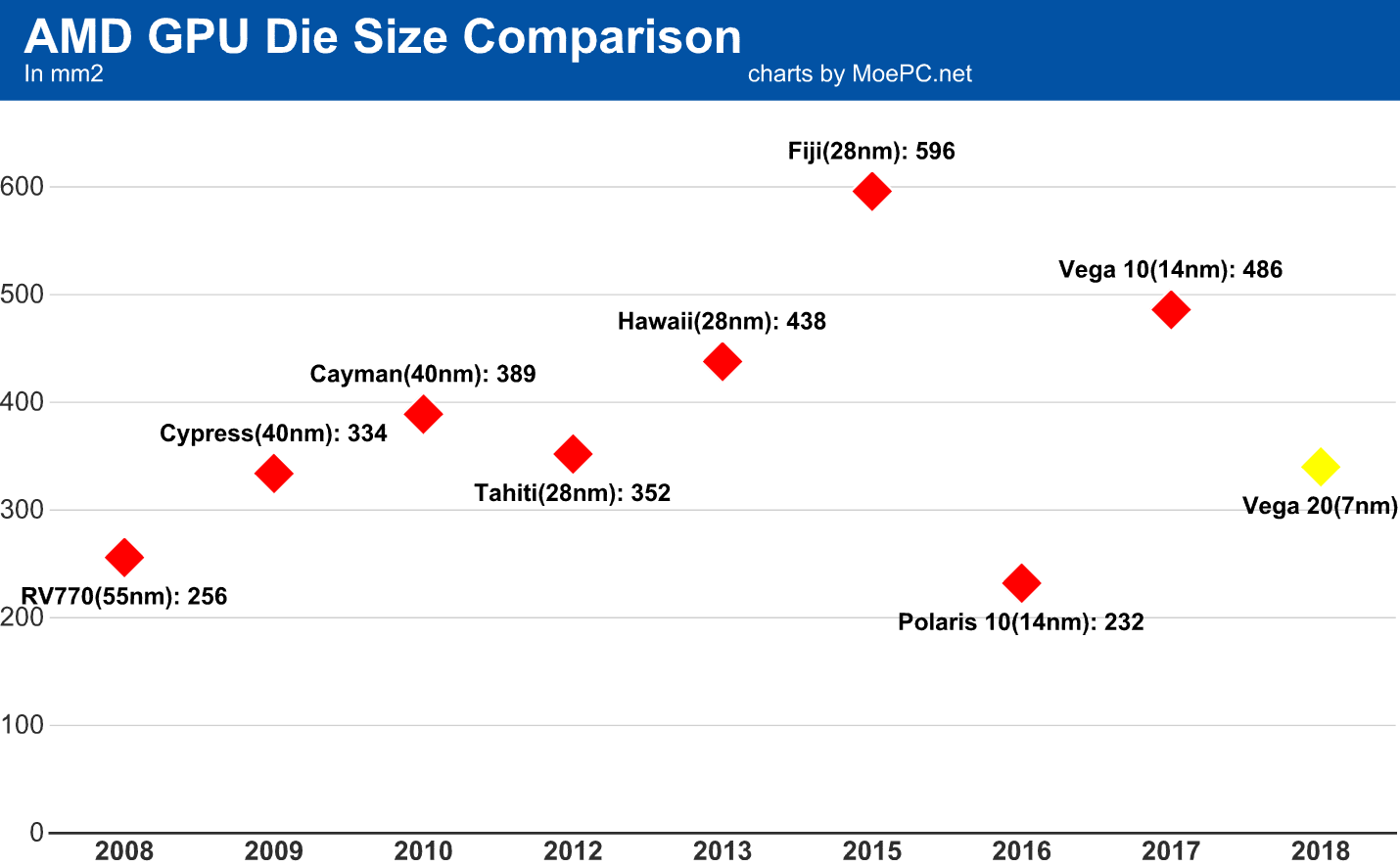

历年AMD GPU的面积变化
看起来340mm2的面积不算大,要知道它是AMD的第一款7nm产品。新工艺一般会用较小核心试水,而340mm2已经算得上中等偏大了,可能会遇到更多早期的良率问题。

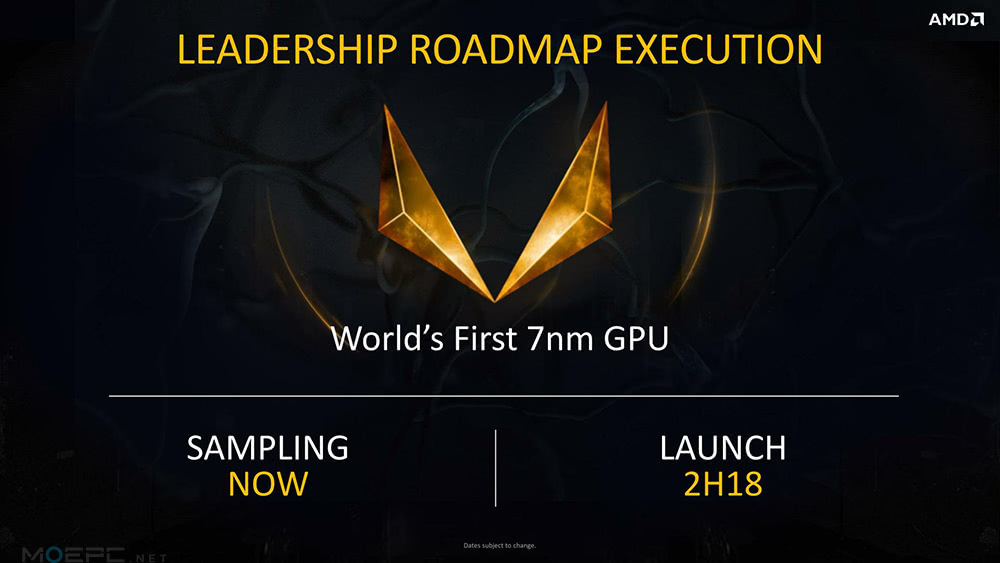

Radeon Instinct Vega 7nm正在出样,将于2018年下半年正式发布。

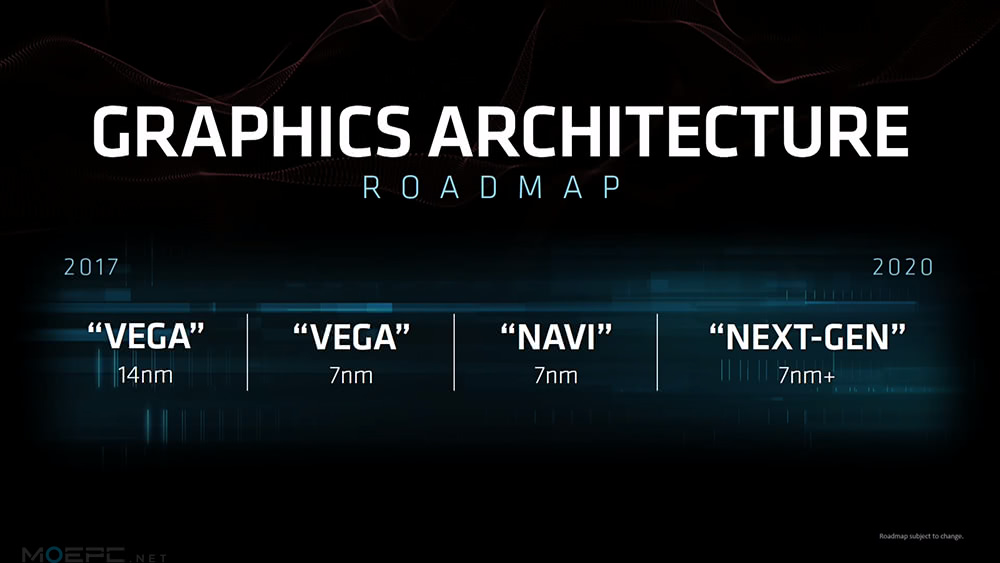

此次公布的GPU路线图相较之前没有变化。
其余的OEM部分和Intel Computex2018后面更新。。。最近睡眠质量已经很不好了。。。
图源:PCGH/Legit Review/AMD
MOEPC.NET编辑,转载请保留出处。
