Coffee Lake Core i7-8700K & i5-8400测试【Anandtech】

本文地址:http://www.moepc.net/?post=3220

十年前,Intel首次将四核引入主流产品线。人们原本以为一两年后六核也会跟进,然而由于制程进步、微架构提升、成本以及缺乏竞争的关系,到了十年后主流平台旗舰依然还是四核。这在今天将会有所改变。今天发布的第八代Coffee Lake CPU,i5和i7将有6个物理核心。

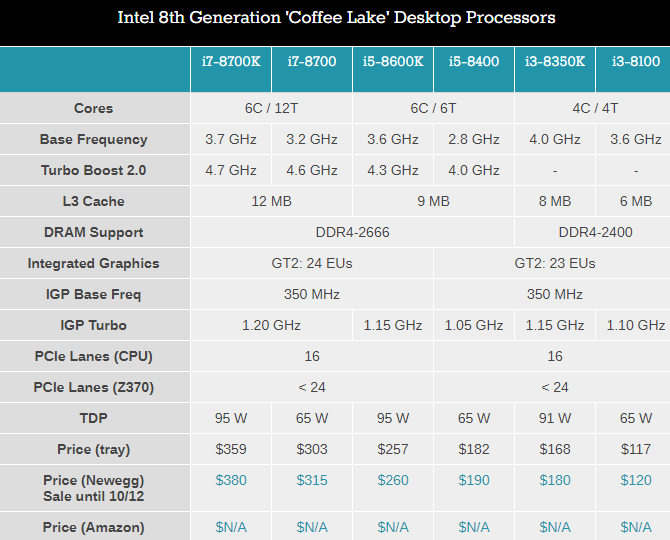

Coffee Lake桌面产品线

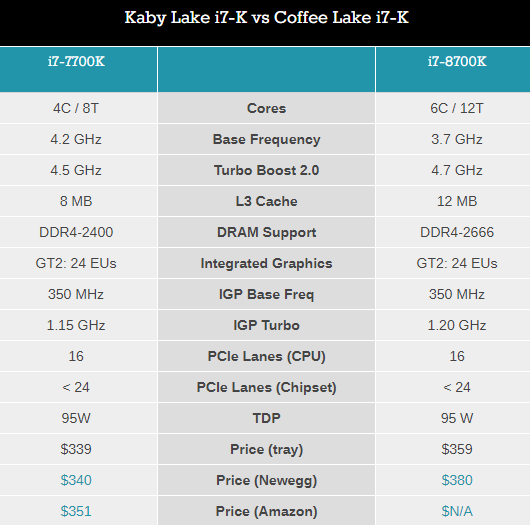

i7 7700K vs 8700K

8700K价格更贵,核心和加速频率都更高。

加上2个核心后,为了保持同等功耗,基础频率有所降低

同时单核睿频提升以保证响应速度。

在几乎所有情况下这都是双赢,至少在纸面上看,不用想都知道选8700K。

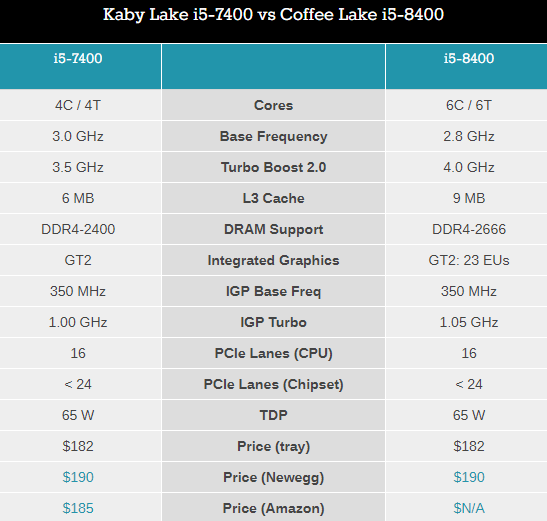

i5 7400 vs 8400

新一代中端i5依然与以前一样,和i7具有同样物理核心数,但没有HT。

通常i5比i7频率都要低,这次8400的默认频率甚至降到了2.8GHz

Coffee Lake i5的L3阉割至9MB,保持每核心1.5MB水平

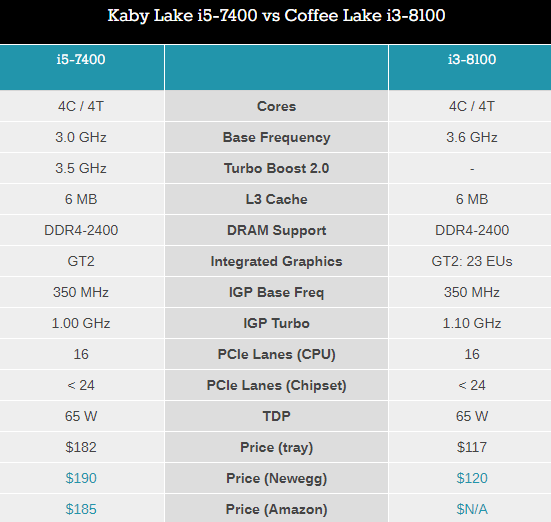

i5 7400 vs i3 8100

这次Intel直接跳过了原有的4C/8T配置,给了i3 4C/4T

因为4C/8T的SKU在某些情况下可能会接近6C/6T的i5(也解释了为何从4C/8T的i7换到6C/6T的i5并不总会带来性能提升)

低端i3再次推出了带K的SKU,

之前测试过的7350K证明双核在很多测试里力不从心。

而现在8350K已经是四核心,超频可能会在部分游戏里达到6核i5的性能。

i3依然没有睿频功能

8350K为每核心2MB L3,而8100为每核心1.5MB

比较关注的是i3-8100,仅需117刀的四核,而前代i5需要182刀。【但低端300系主板至少要等到明年…】

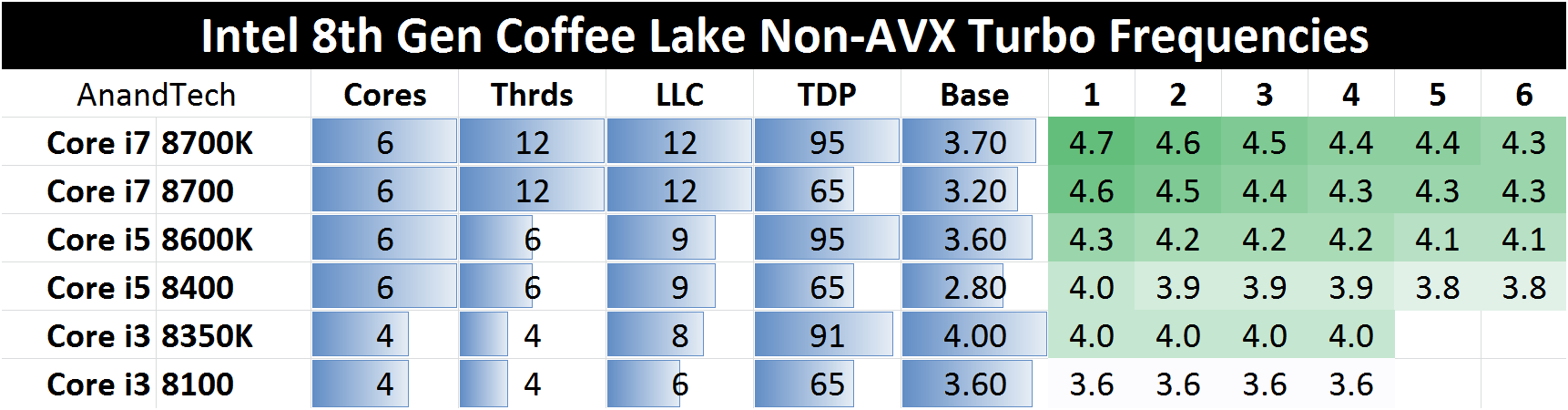

加速频率

Intel称不会再在官方材料里提供不同情况下的加速频率,只会提供基础频率和单核睿频。

睿频信息通过买家查看P-States就可以很容易得到,所以这显然是Intel在故意保留信息。

不同主板的加速频率可能会不同。

基础频率是非正常环境条件下及重负荷代码(AVX2)的保证,尽管绝大多数情况下全核睿频都要高于基础频率。

比较不同的是i5-8400。虽然基础频率只有2.8GHz,但全核睿频达到了3.8GHz。

基础频率这么低可能是为了掩盖这款产品的性能:它应该只比8600K低那么一丁点。

两款i7全核睿频都是4.3GHz,只有i5-8600K的单核睿频能达到。

从i5到i7不仅线程数翻倍,频率也有提升。

8600K零售价257刀,而8700为300刀。

少了超频,多了6个线程,睿频提升,缓存提升,TDP下降。


Coffee Lake使用14++制程

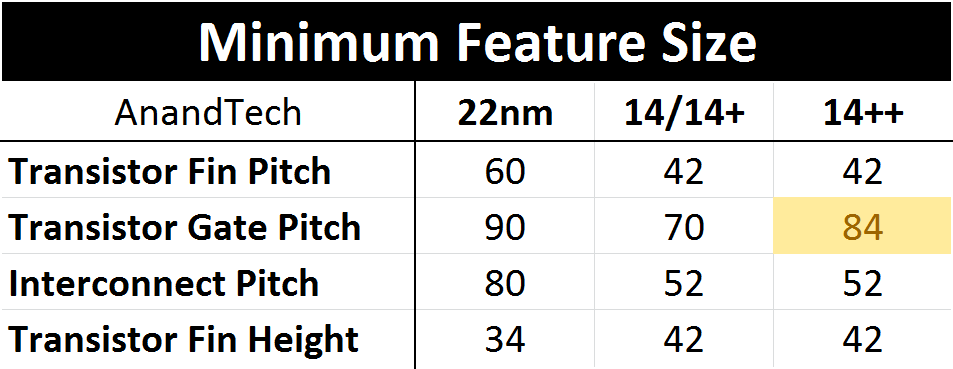

14++的最小栅极间距从70nm增大到了84nm,其余参数维持一致。这使得晶体管之间离的更远,电流密度更低,能让晶体管漏电流更高,导致更高的峰值功耗和峰值频率,代价是晶片面积和待机功耗。



通常Intel每代制程都有提升,然而这次在某些参数上可以说反而是“倒退”。真相早在2015年:当时预计现在Intel早就该大量销售10nm处理器了。随后10nm跳票,14++在10nm出来之前将顶替它。Intel已经说过桌面上的首款10nm工艺会是10+,根据14+/14++来看,10+应该也会是用密度换频率/性能/良率。概念上来说,Intel开始把低功耗和高性能制程分开来,先上低功耗制程。


Coffee Lake 6+2(6核+GT2核显)面积大概151mm2,比Kaby Lake 4+2大了26mm2。主要是多了俩核,集显微调(支持HDCP 2.2),当然还有Intel没有公布的设计调整。

CPU核心占了晶片的47.3%面积 – 71.35mm2,除以6的话每个核心11.9mm2,俩核就是23.8mm2。增加到26mm2里91.5%给了俩CPU核心,其余的算工艺以及其他改动。

以前的Intel CPU集显基本占了50%以上面积,这次Coffee Lake 6+2上集显“只占了” 30.2%,45.6mm2。

Coffee Lake 4+2面积可能会在127mm2左右,比Kaby Lake大2mm2(已经属于测量误差的范围)。

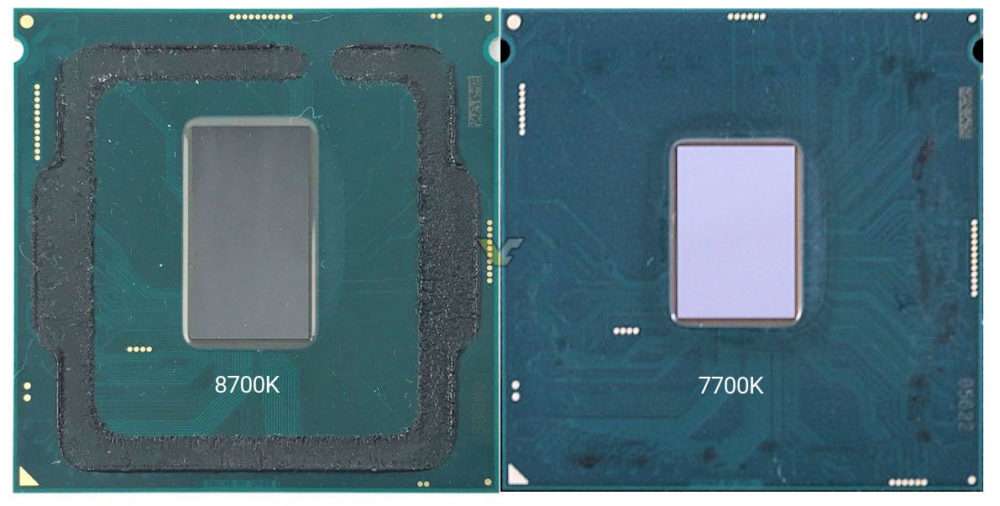

【der8auer测量的是152mm2】

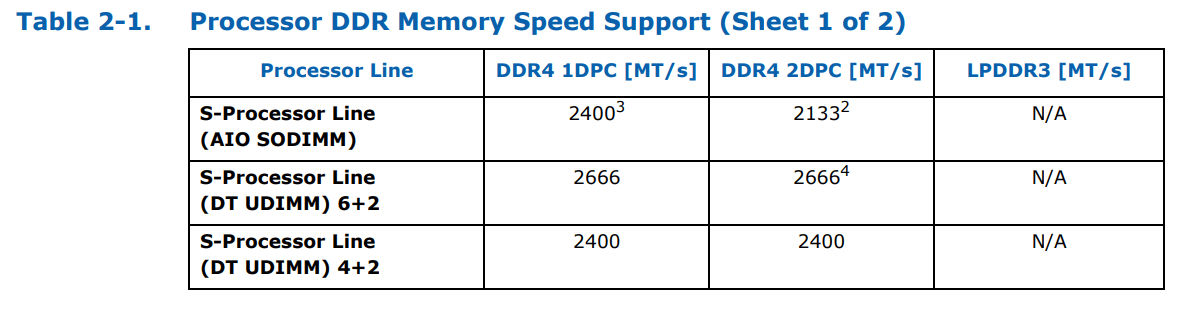

Coffee Lake的内存支持

桌面6核支持DDR4-2666双通道,4核支持DDR4-2400双通道,相比Ryzen的更简单

AIO一体机设计稍有不同,通常使用SODIMM(笔记本内存),这里每通道1条内存支持DDR4-2400,2条内存时只到2133。

Coffee Lake不支持LPDDR3。

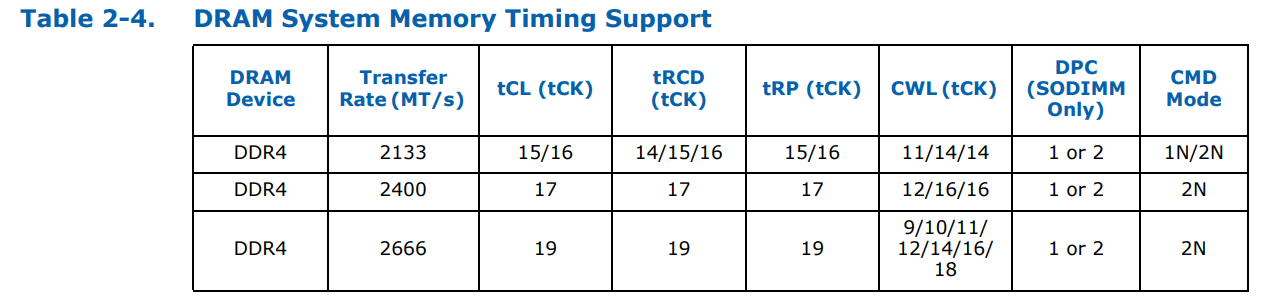

内存时序,按照的是JEDEC官方时序

官方的DDR4 2666时序是CL19(除开企业级模组,消费级并不存在这样的内存),大多数厂家都至少是CL16-17-17。


LGA1151 V2物理设计改动的介绍已经有帖子就不翻译

为何Intel 8代Coffee Lake与7代Kaby Lake互不兼容?
http://www.moepc.net/?post=3191

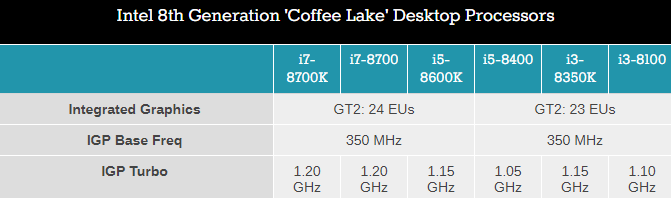

集显

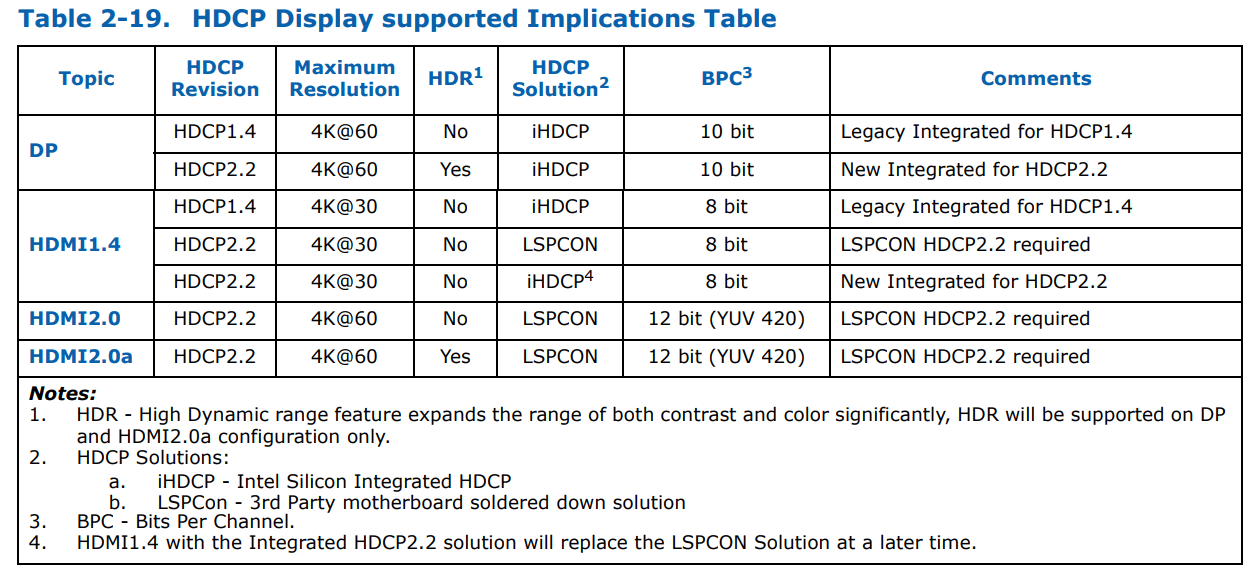

新增了HDCP 2.2的支持

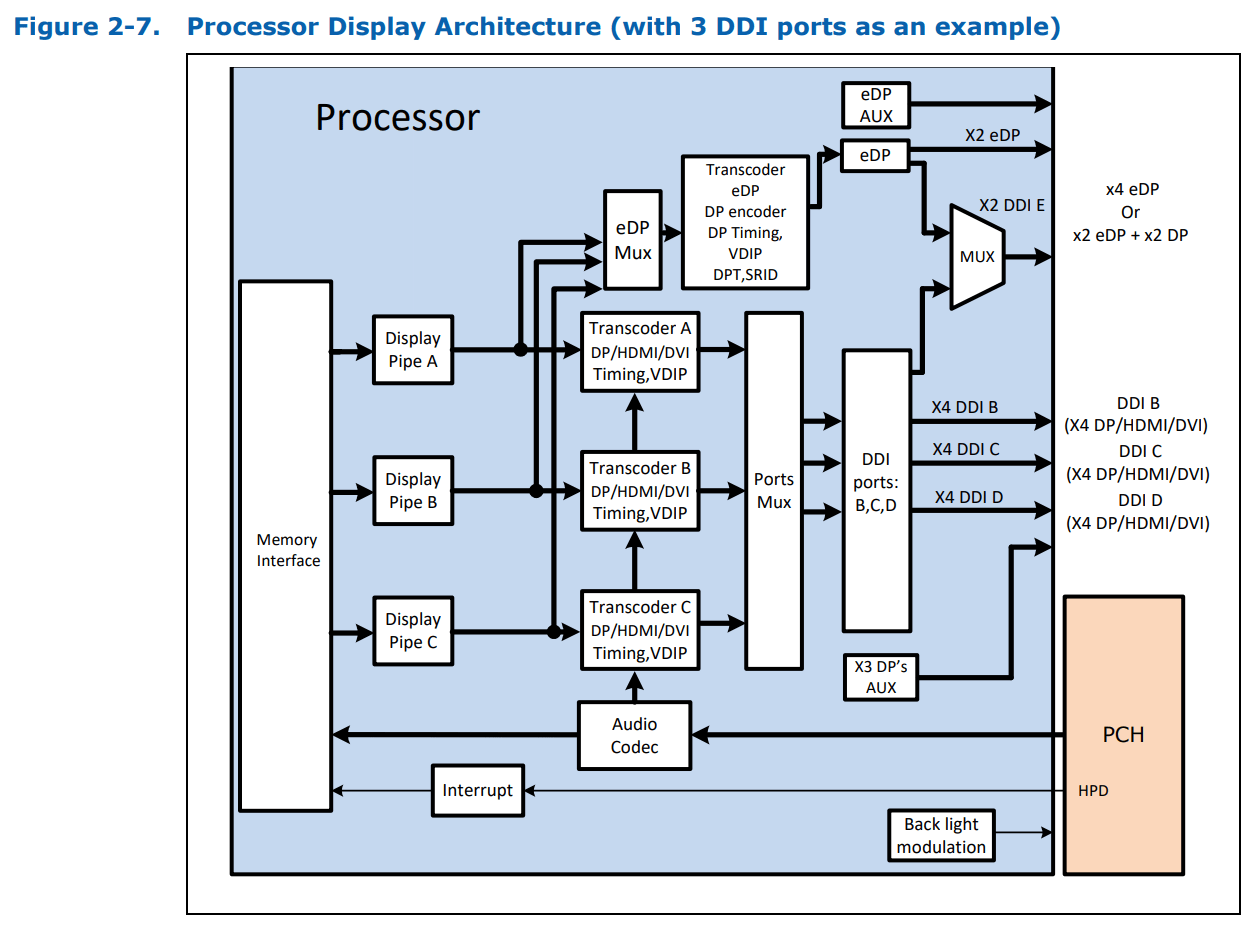

视频输出与Kaby Lake相似

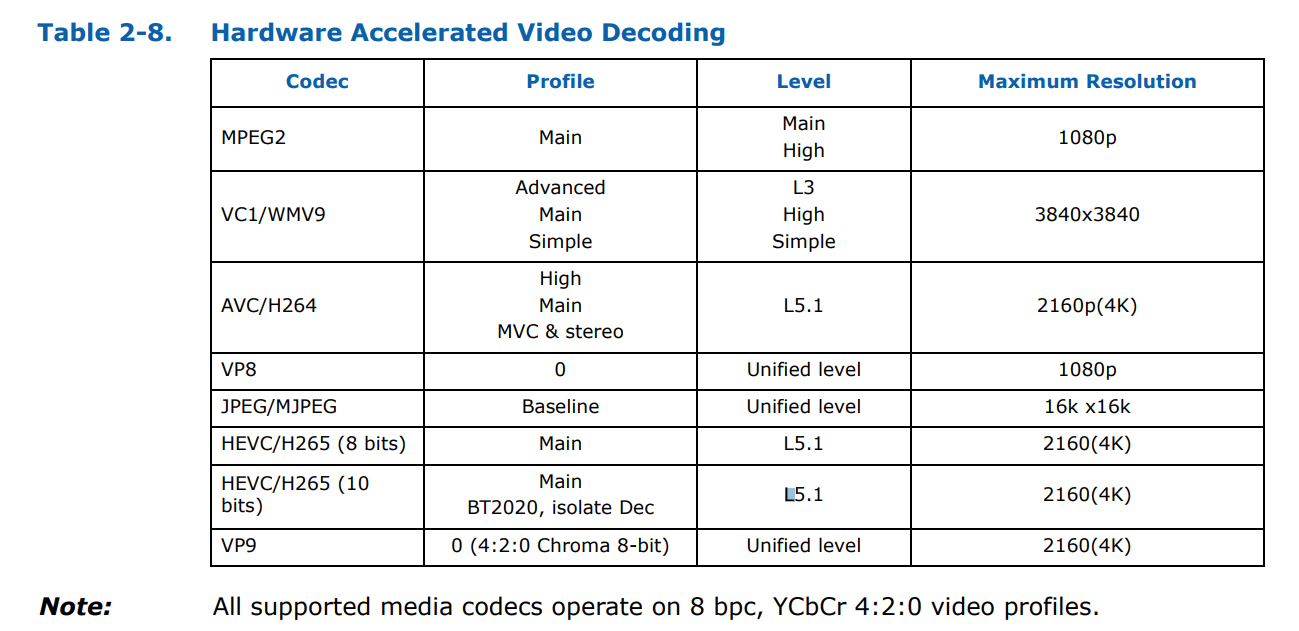

完整的硬件解码/编码支持表


今天发布的6款Coffee Lake集显都是UHD Graphics 630,基本上就是上代HD 630加上HDCP 2.2支持,为了顺应现在UHD潮流就改了个名的马甲。

Intel称新的集显有性能提升,主要由提频和新驱动带来。


Z370芯片组

总的来说Z370芯片组与Z270相同:就是Z270的改名马甲,为了区别新的Coffee Lake主板。

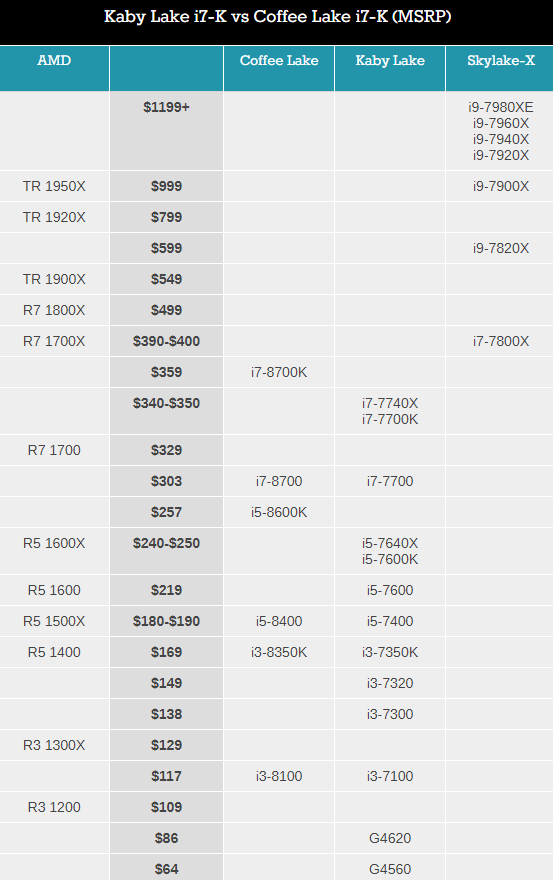

Intel vs AMD:核心大战


本文地址:http://www.moepc.net/?post=3220

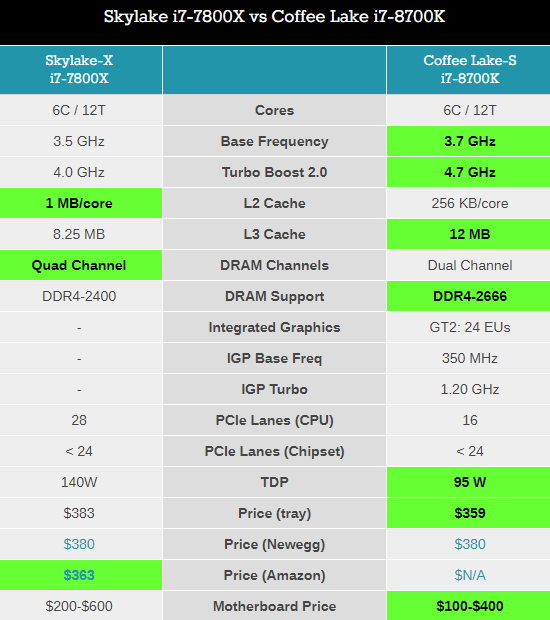

7800X vs 8700K

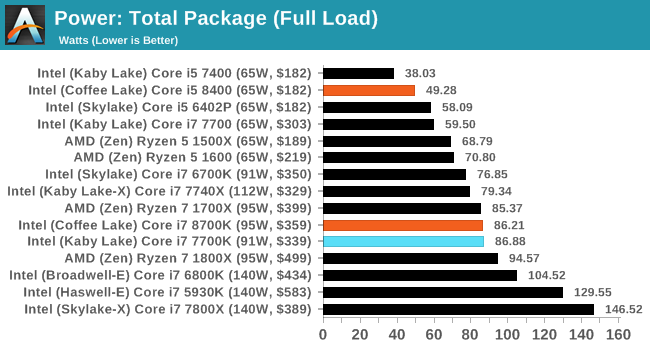

满载封装功耗

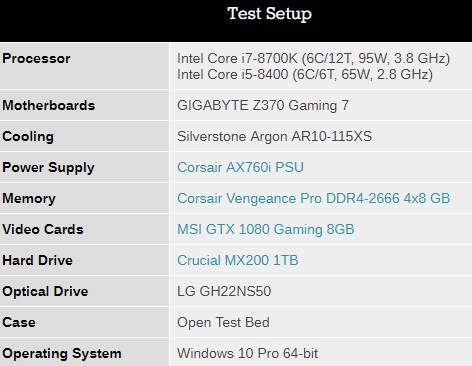

测试平台

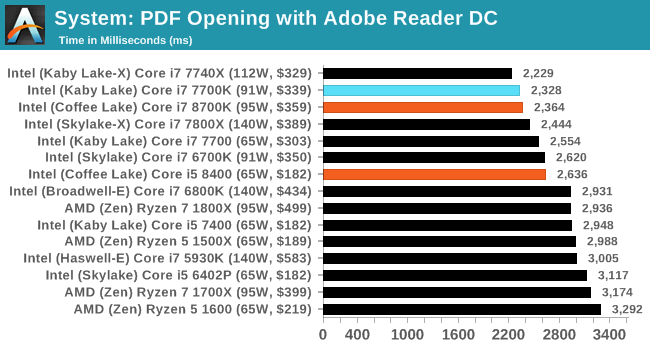

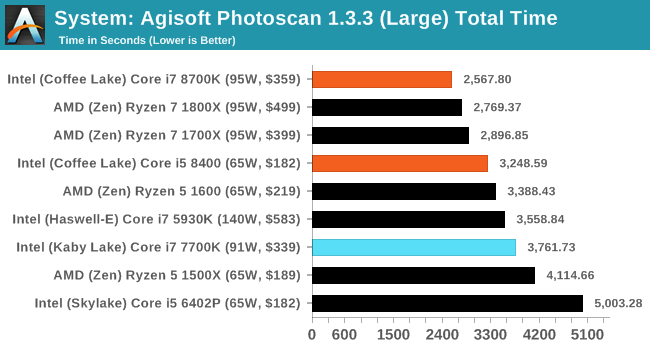

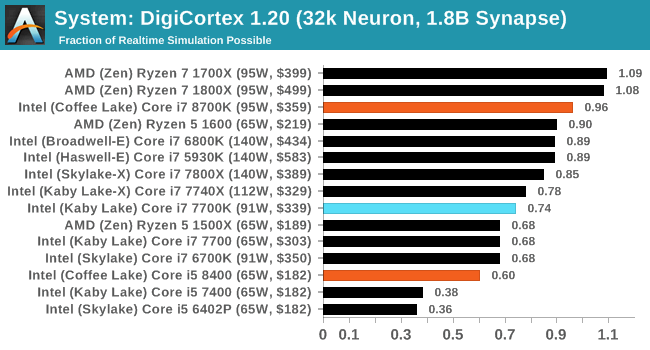

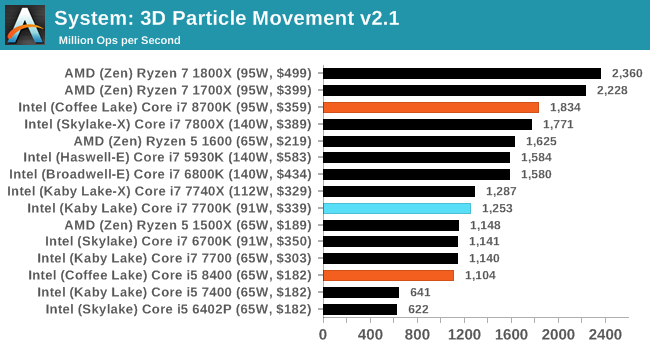

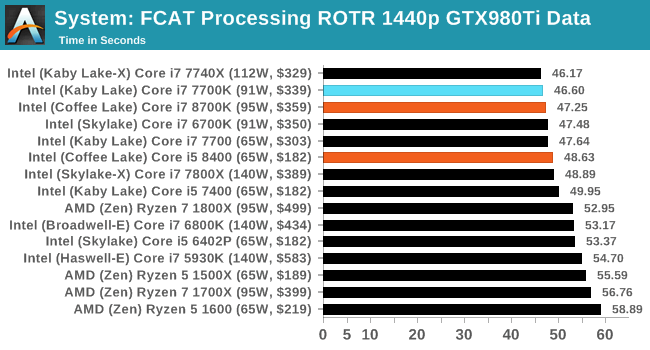

系统性能测试

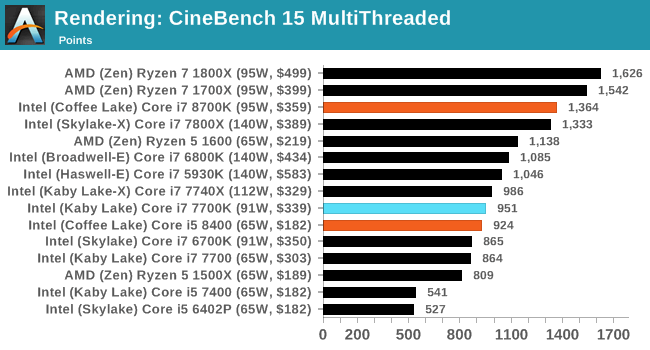

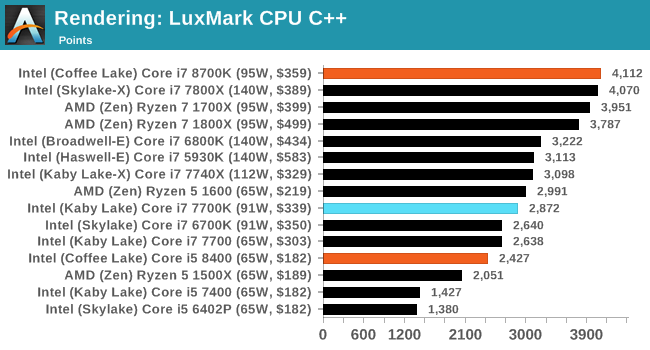

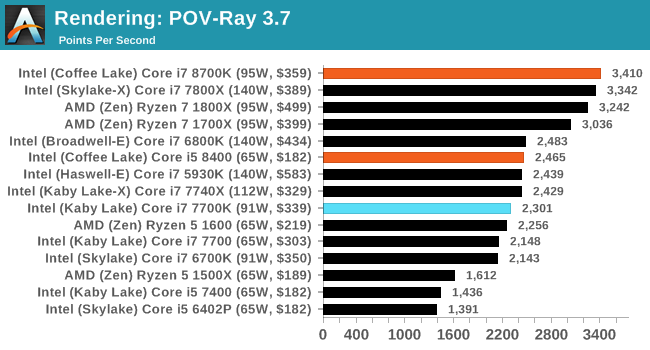

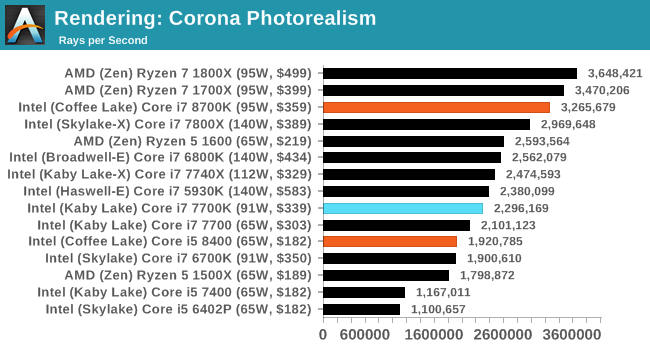

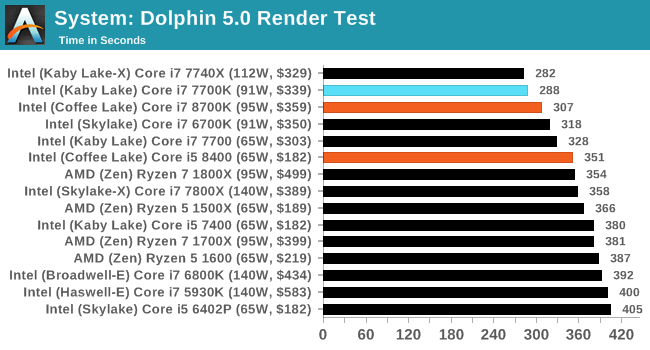

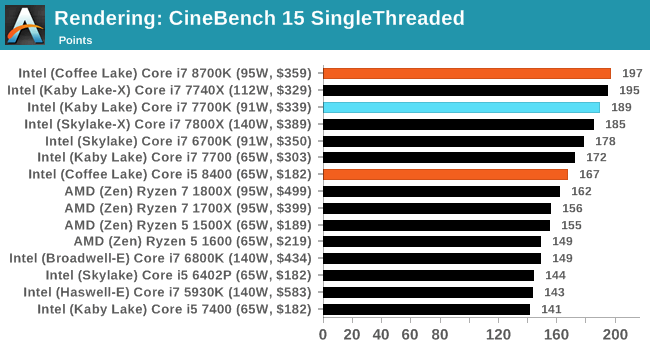

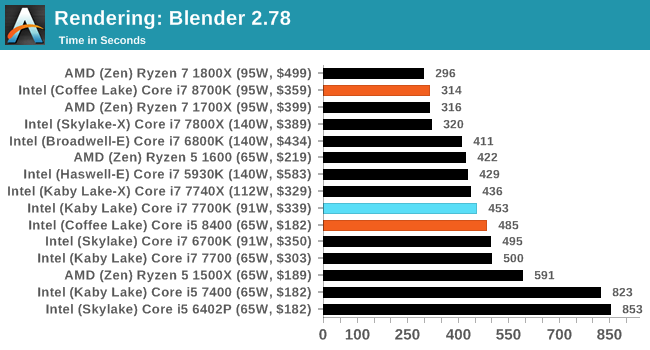

渲染性能测试

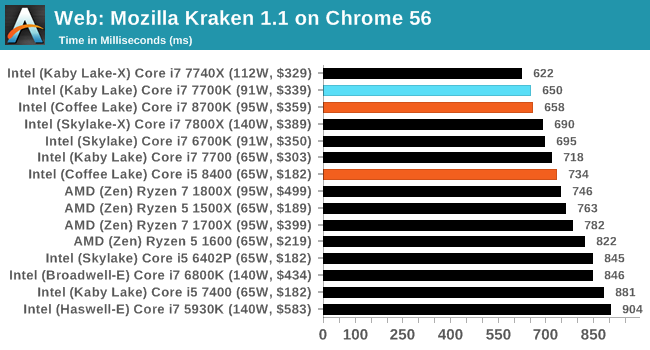

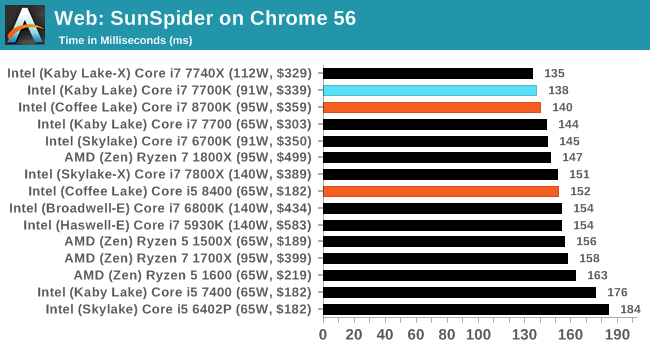

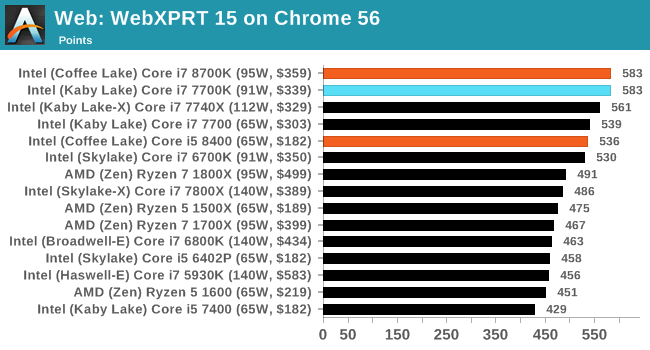

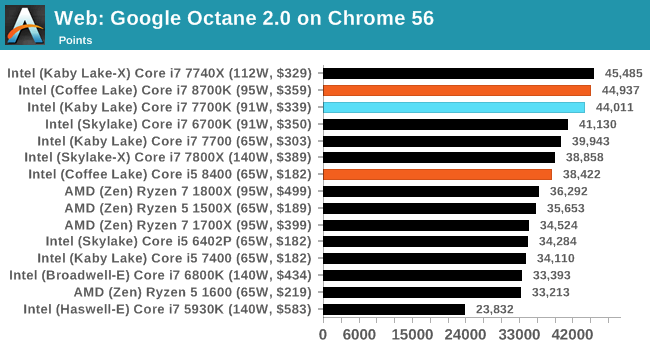

WEB性能测试

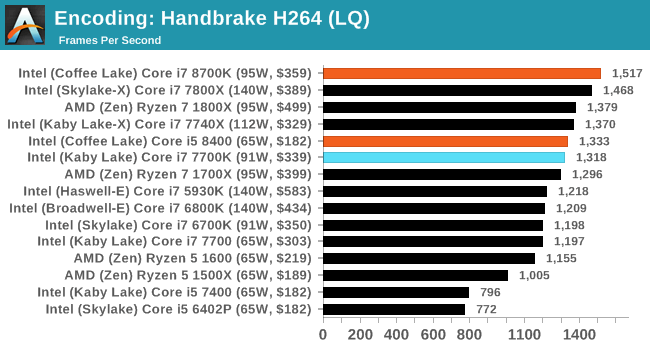

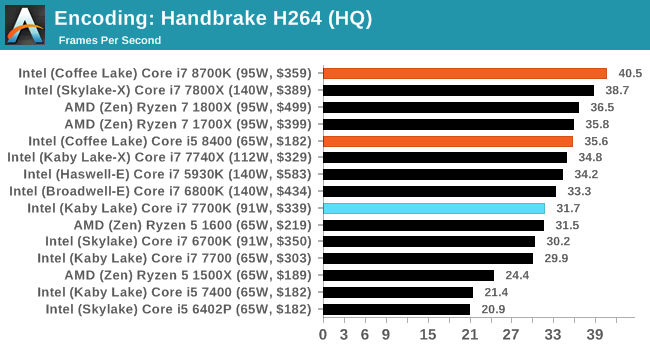

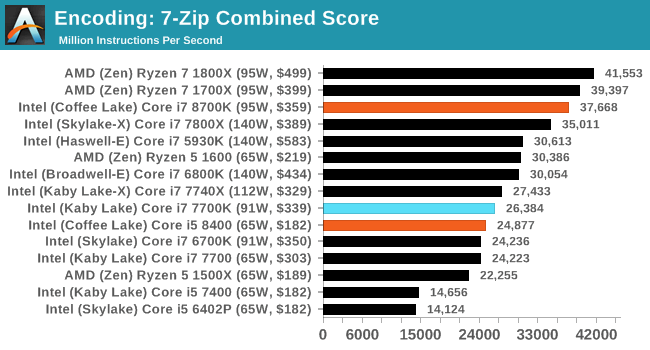

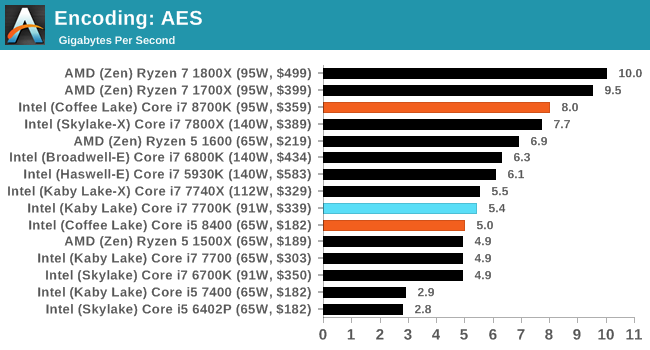

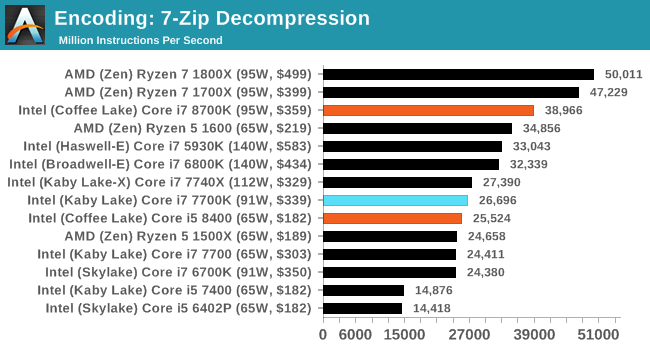

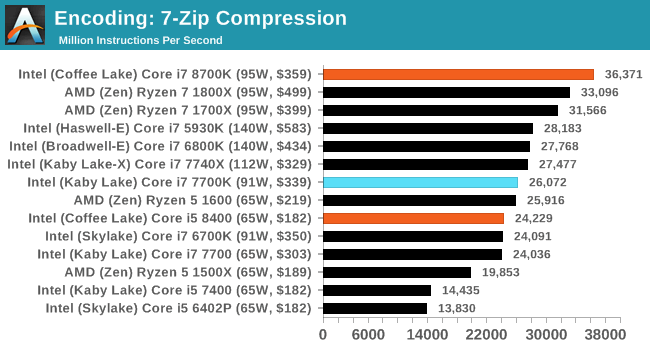

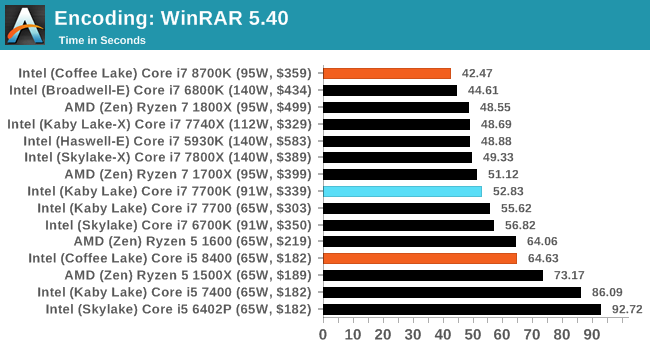

编码性能测试

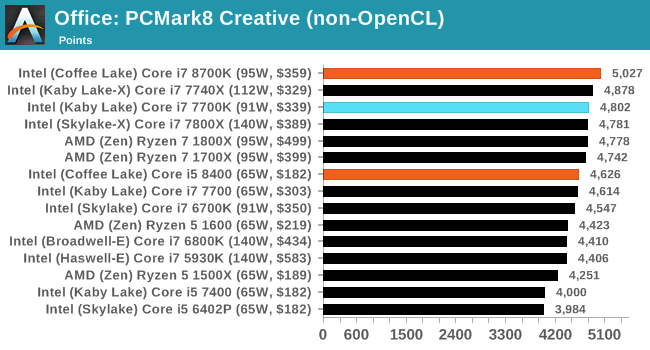

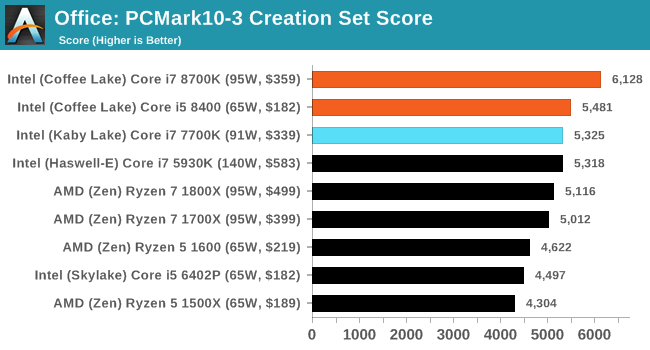

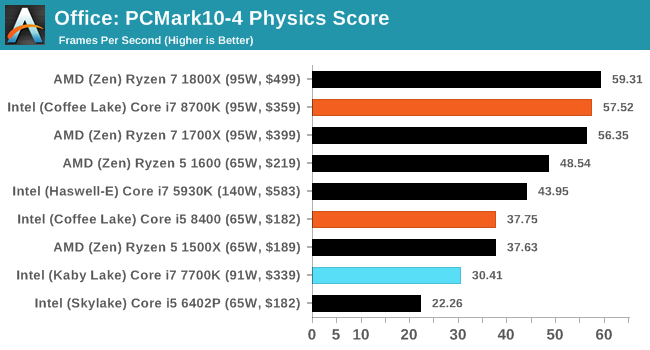

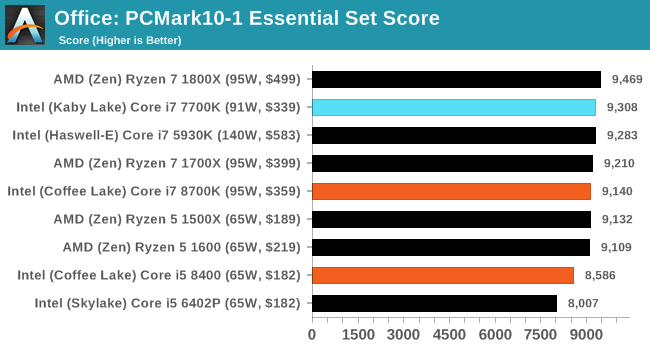

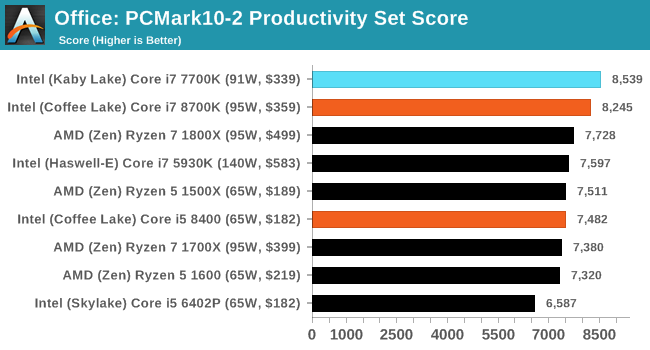

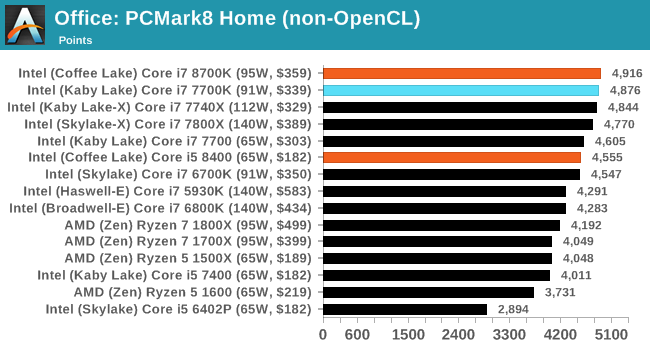

办公性能测试

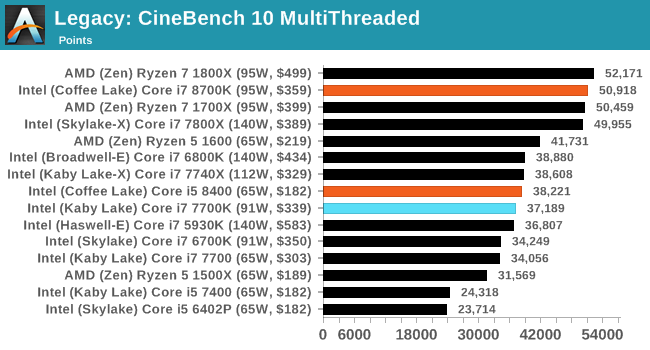

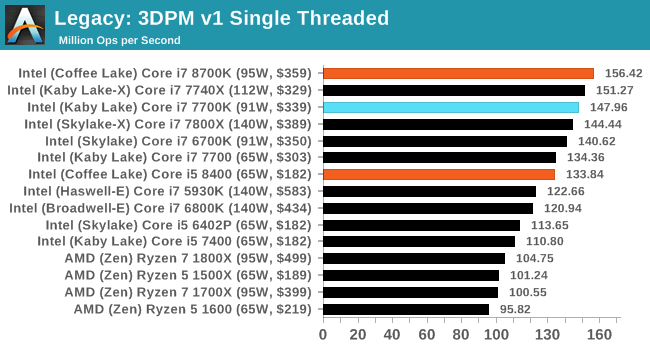

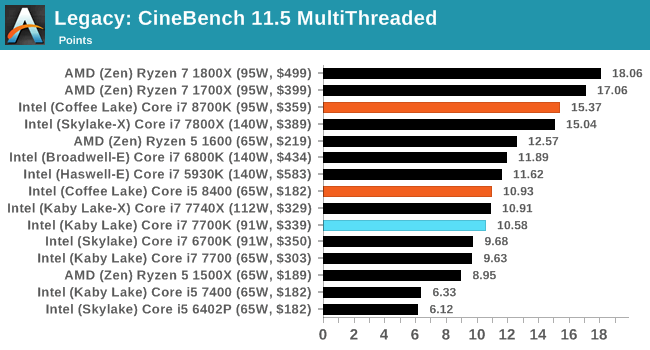

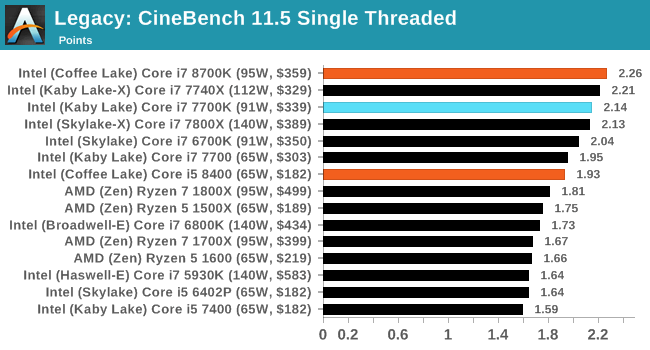

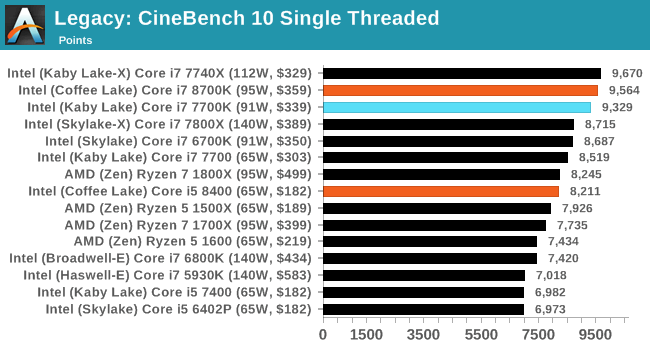

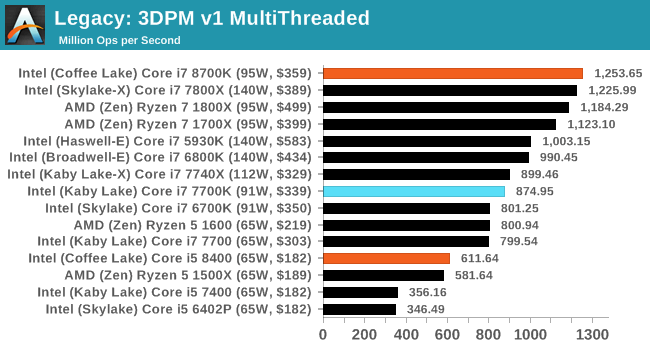

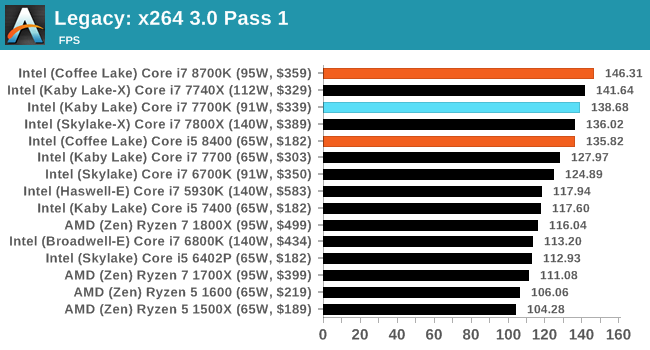

旧版测试程序









游戏性能

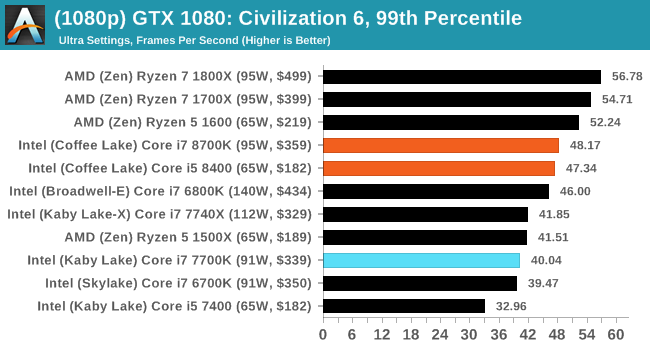

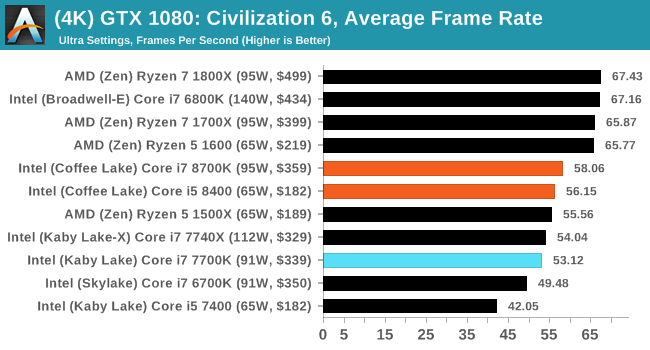

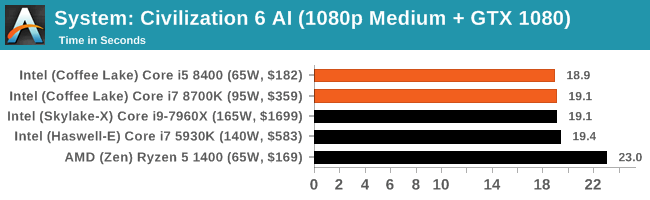

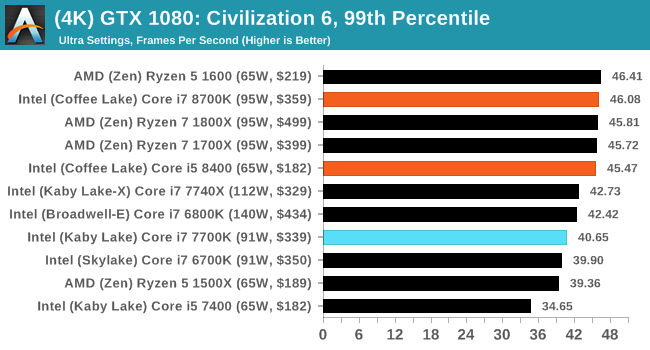

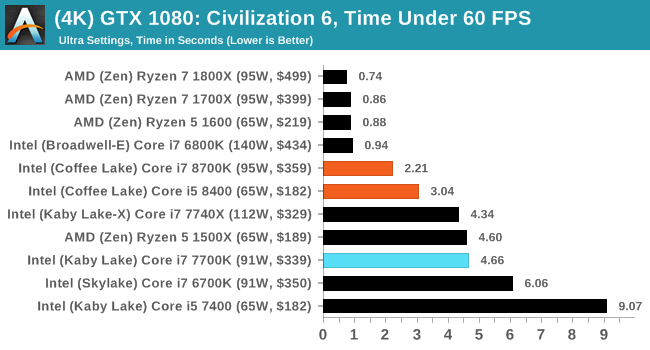

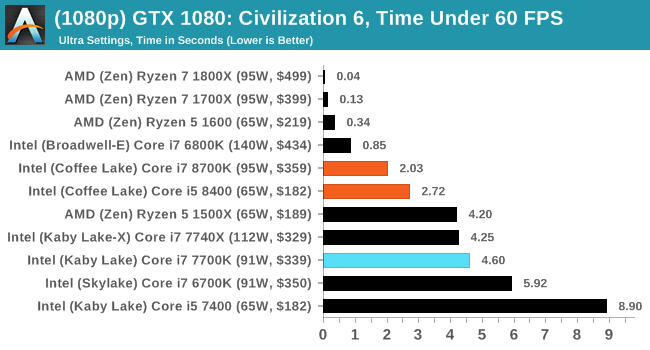

文明6

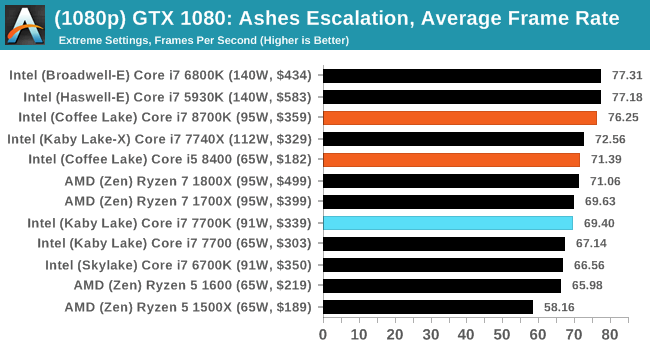

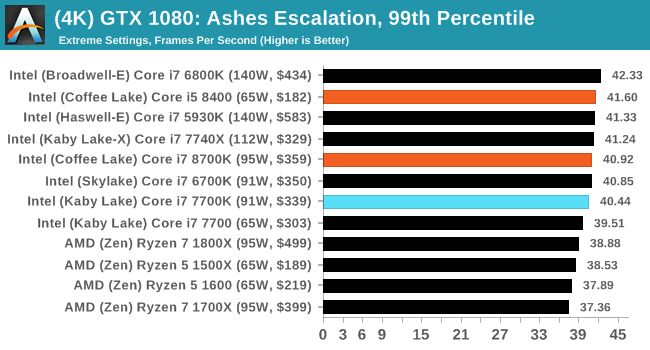

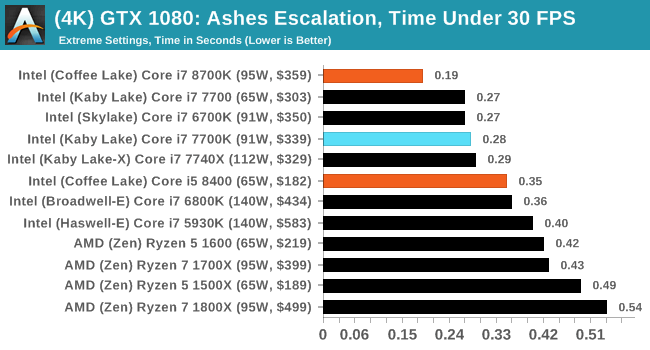

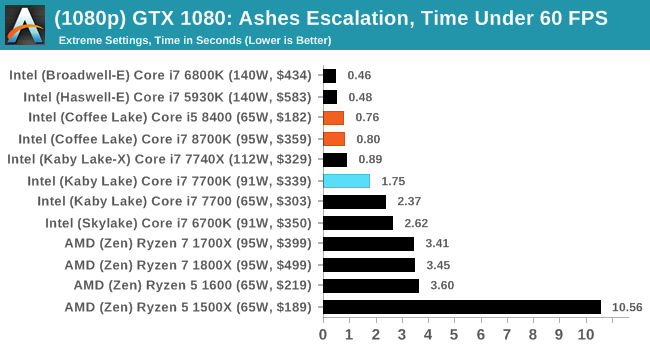

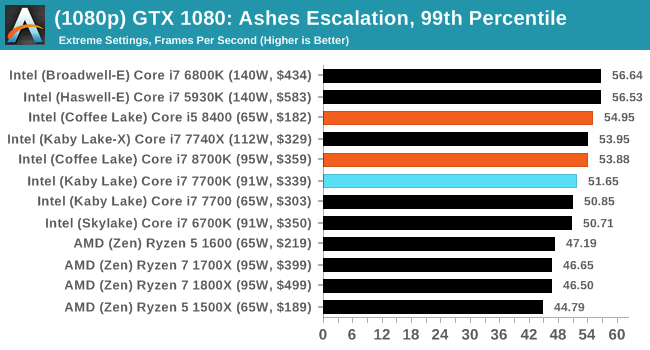

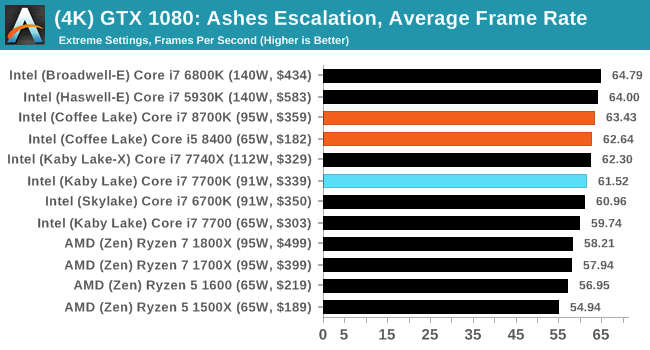

奇点灰烬

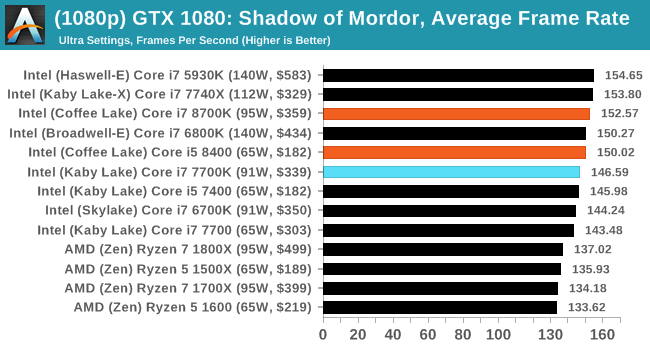

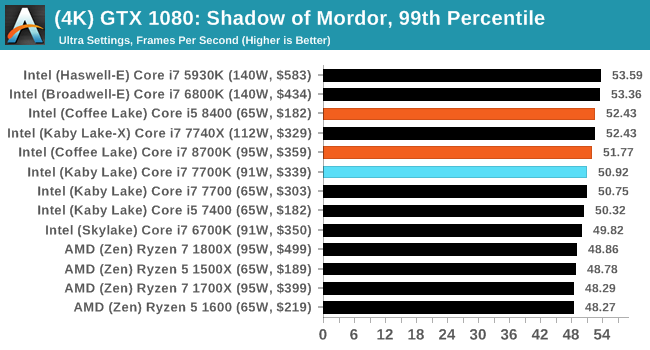

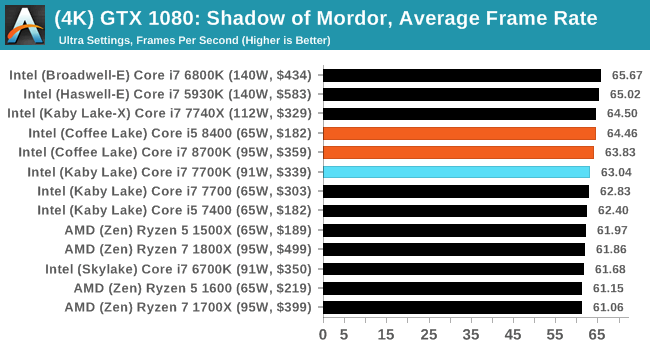

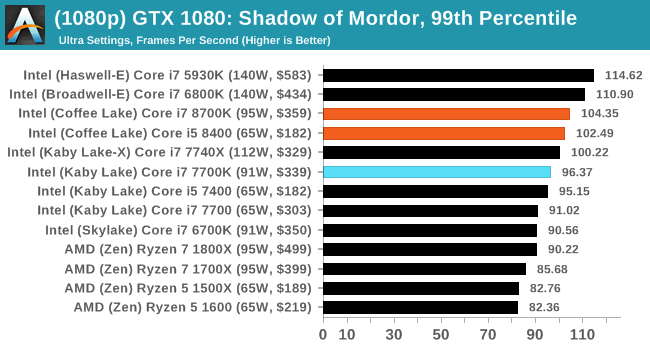

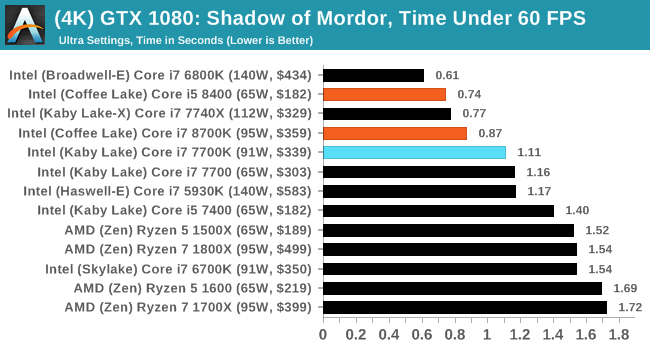

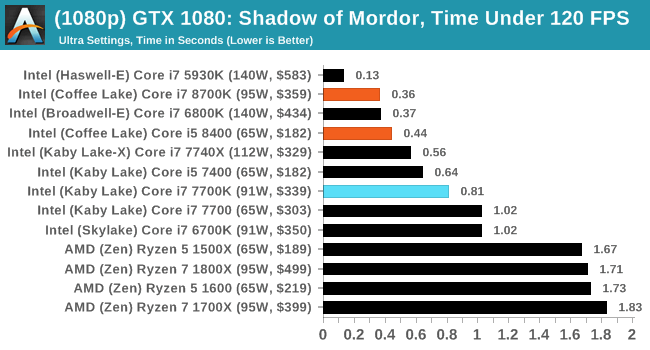

暗影魔多

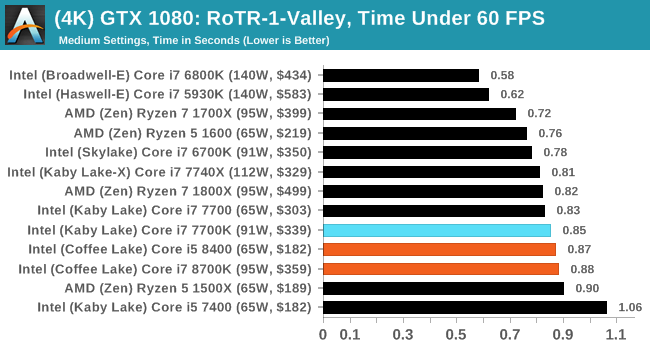

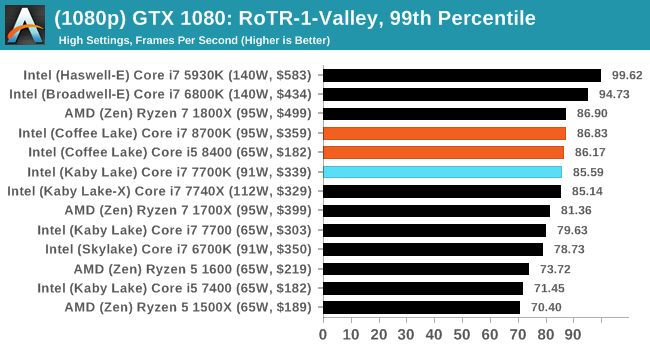

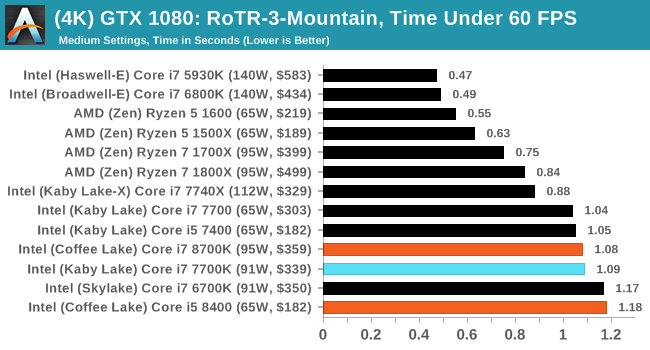

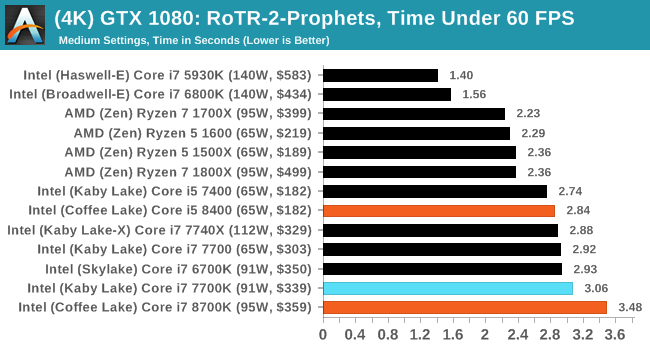

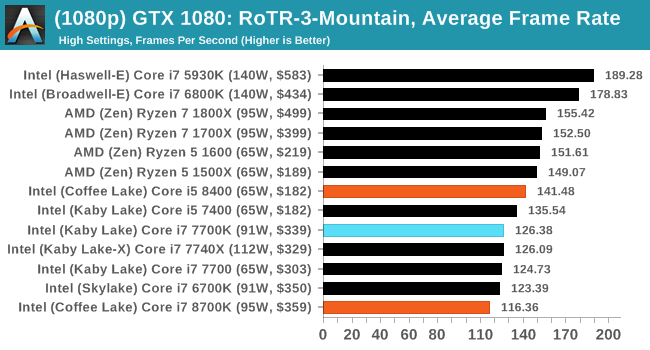

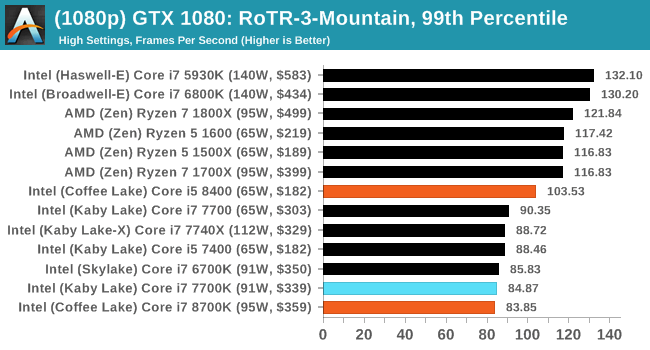

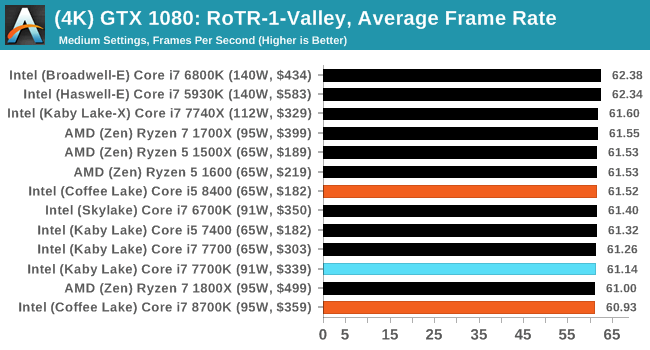

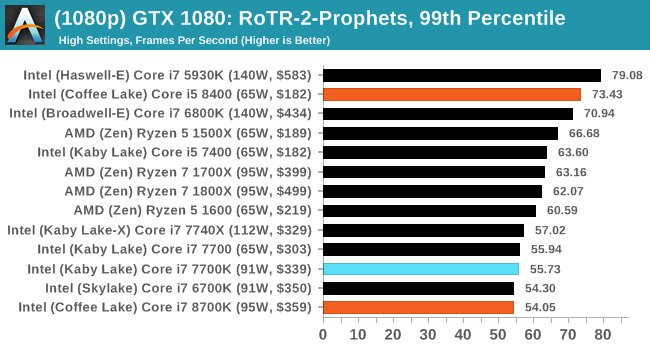

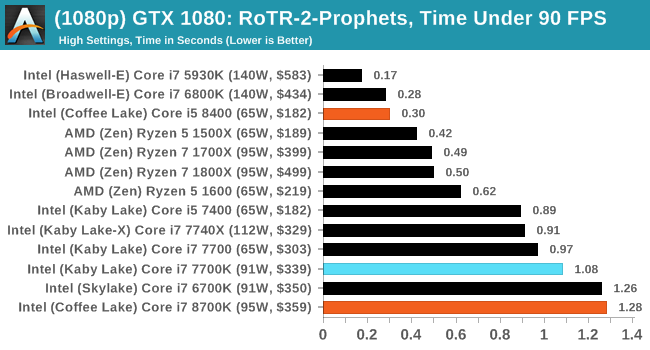

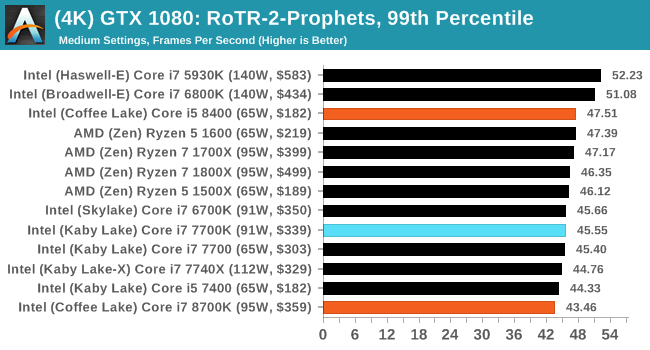

古墓丽影崛起

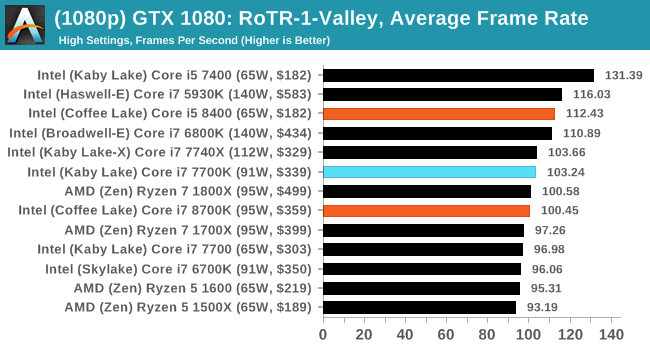

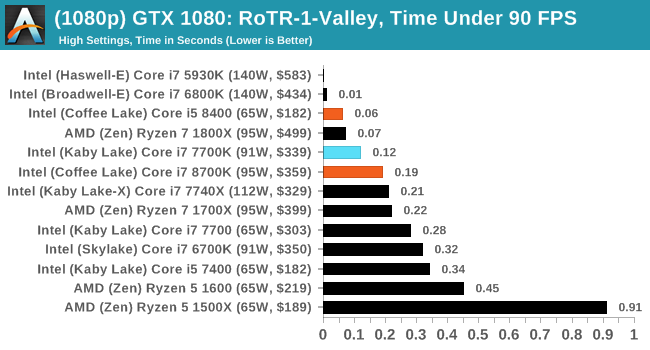

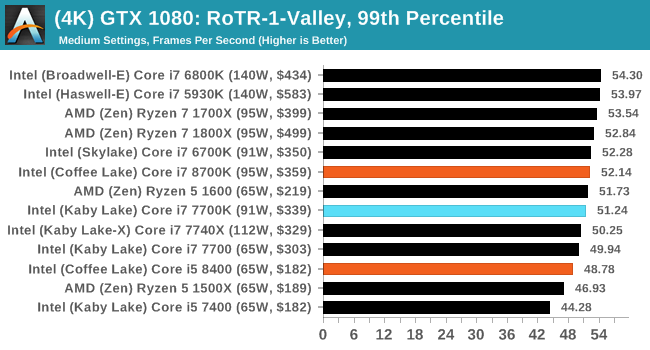

场景1

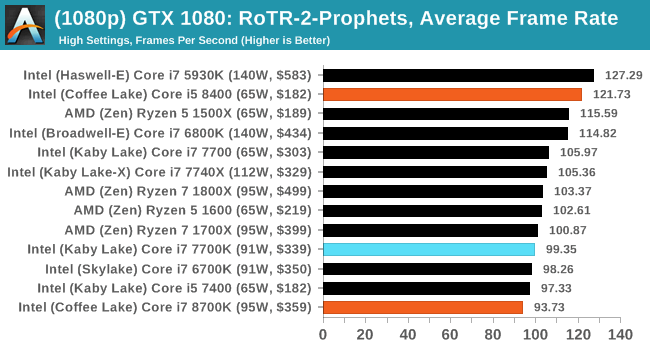

场景2







本文地址:http://www.moepc.net/?post=3220

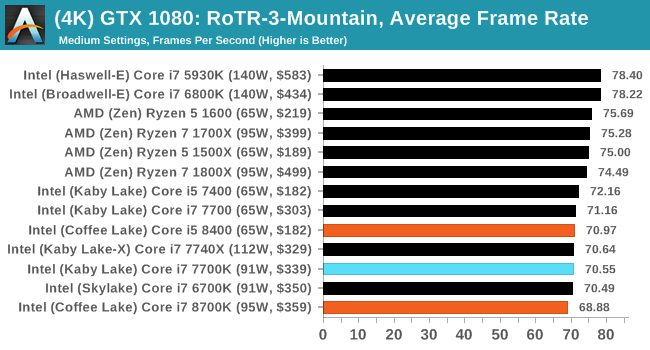

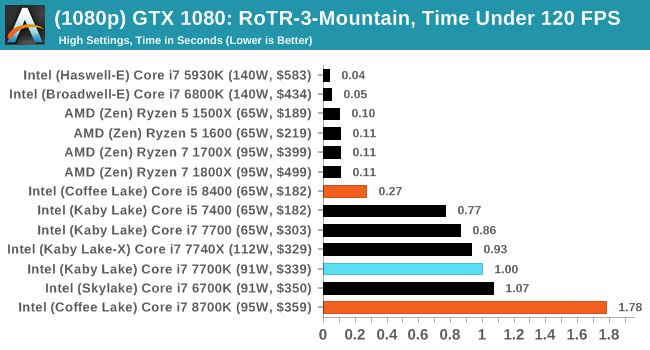

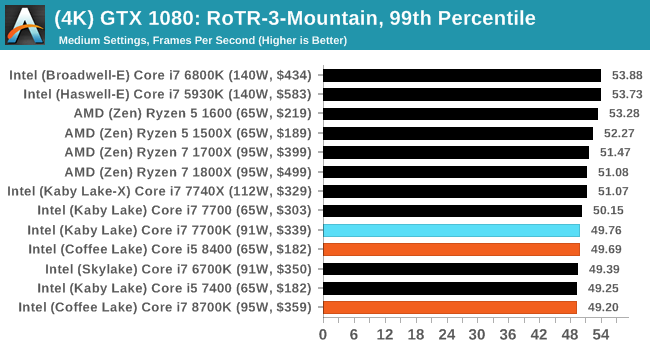

场景3

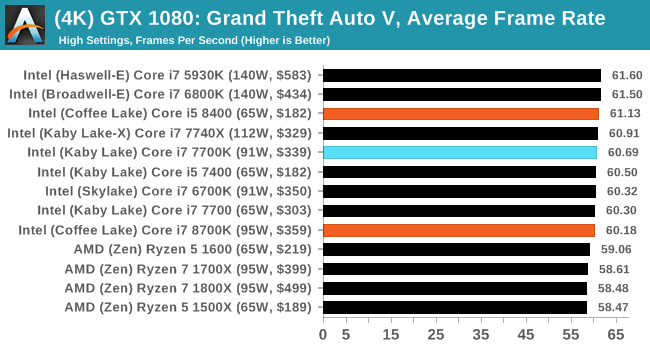

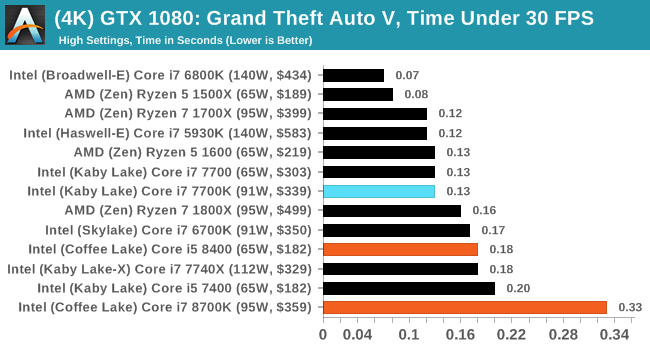

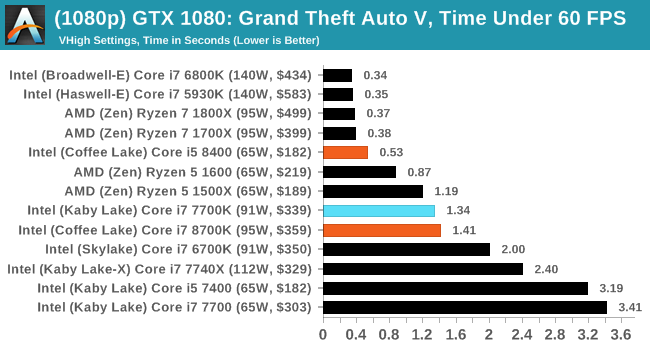

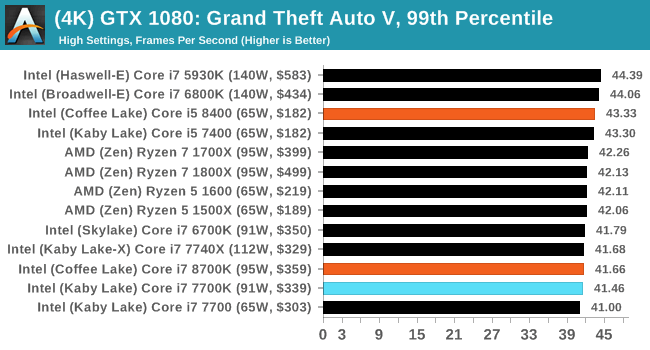

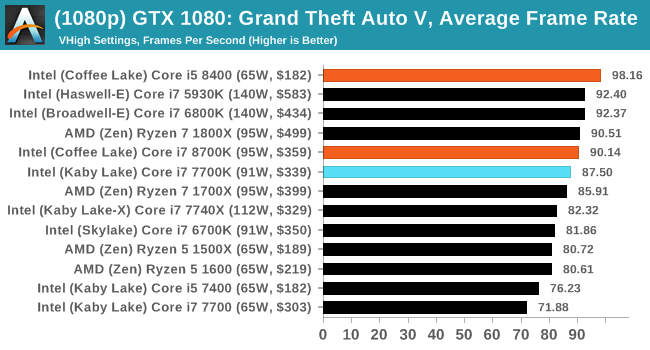

GTA5






结论

i7 8700K

i7-8700K将是新的旗舰主流处理器:多核心,默认就有最高频率,还可超频。

问题是WIN10:CPU为了保持高频率和低能量密度,在移动线程前撑不了多久。只要系统来点负载,单线程性能就下去了。WIN10会在你不经意间放进不需要的指令流,导致其他CPU开始工作,睿频下降。

8700K在多线程软件里会带来明显提升。


8700K基本上干掉了自家短命的Kaby Lake-X,CPU稍微贵点,主板便宜不少。

同时7800X的性能也不如8700K,但它有8700K没有的四通道内存和28条PCIe。

值得关注的是i5-8400和i3-8100: 8100以120刀的价格取代老i5,而8400作为6核零售大概在190刀。

i5-8600K与i7-8700的对比也值得注意。

Intel的主流平台终于迎来了六核处理器,同时也提升了中低端处理器的核心数。对于买家来说,同等性能的这代处理器比之前便宜了50-100刀,同价位的处理器则核心更多。上次出现这种情况是十年前,希望再次出现不会再花另一个十年。

本文地址:http://www.moepc.net/?post=3220

via:https://www.anandtech.com/show/11859/the-anandtech-coffee-lake-review-8700k-and-8400-initial-numbers/18

MOEPC.NET编译,转载请保留出处。
