AMD Ryzen 内存超频:频率 vs 时序

http://www.moepc.net/?post=2472


AMD官方给出了Ryzen在AGESA 1.0.0.6下内存频率与时序对性能影响的对比。

AMD分析数据发现:

1.新的BankGroupSwap(BGS)BIOS选项对性能的影响

2. 1-rank DIMM vs 2-rank DIMM

3.自动时序 vs 手动调整时序

4.高频率 vs 低频率 低时序

5. 开启/关闭 Geardown Mode(GDM)对性能的影响

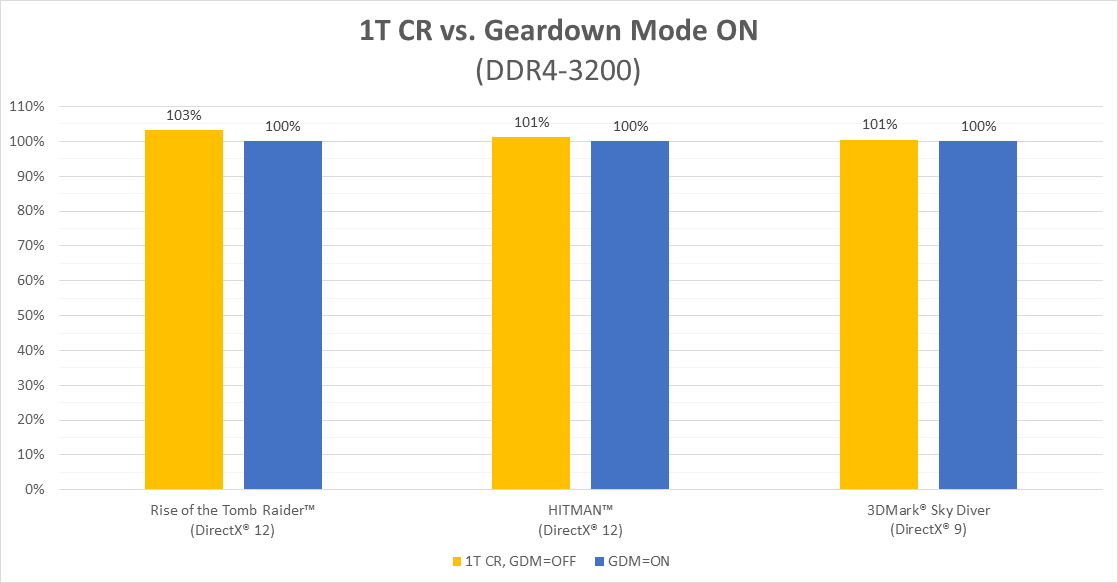

Geardown Mode(GDM)

GDM能达成更高频率、更好兼容性以及稳定性,GDM在DDR4 2667以上默认开启。

对于超频用户,GDM会让内存子系统“丢弃”BIOS中设置的CR参数。

预设的1T CR对性能有帮助(但高频更难维持1T)。

我们的数据显示如果你在1T下就能达到理想频率,就可以关闭GDM。

相反,开启GDM能帮助你达到更高频率。

GDM VS 2T CR则需要自己测试调整

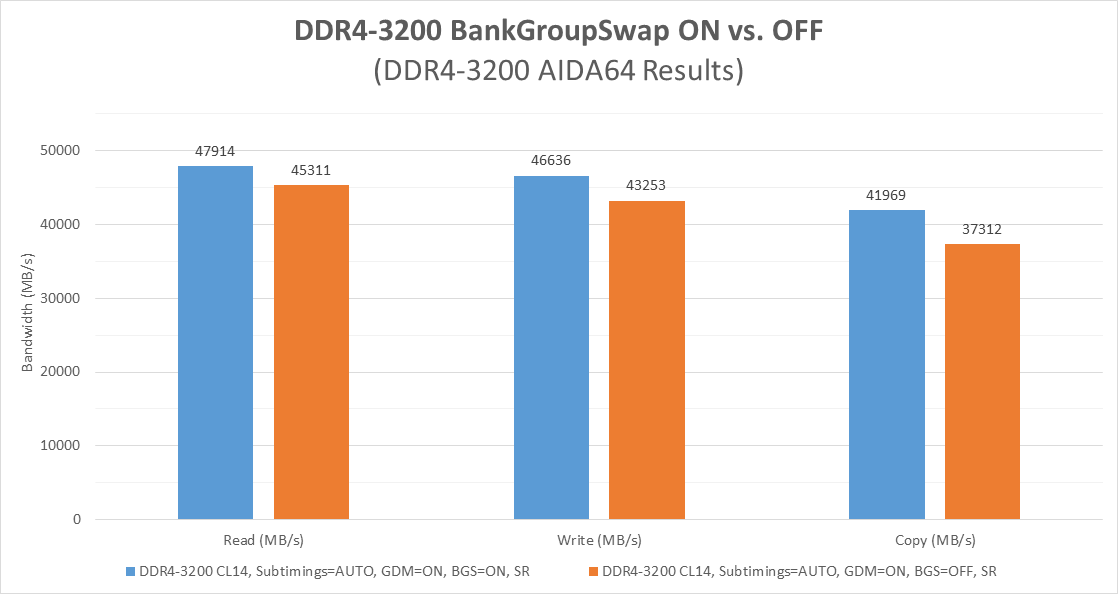

BankGroupSwap

BGS是AGESA1006中的新选项,会根据内存架构及时序优化内存请求的执行。

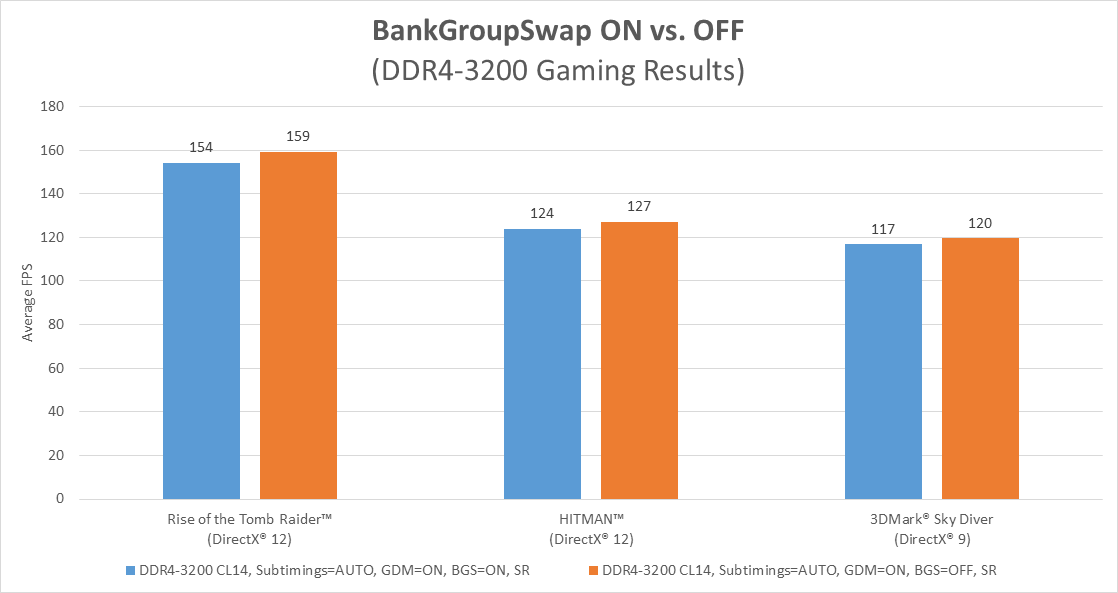

BGS关闭时游戏性能更高;而BGS开启内存带宽更高(跑分更高)。

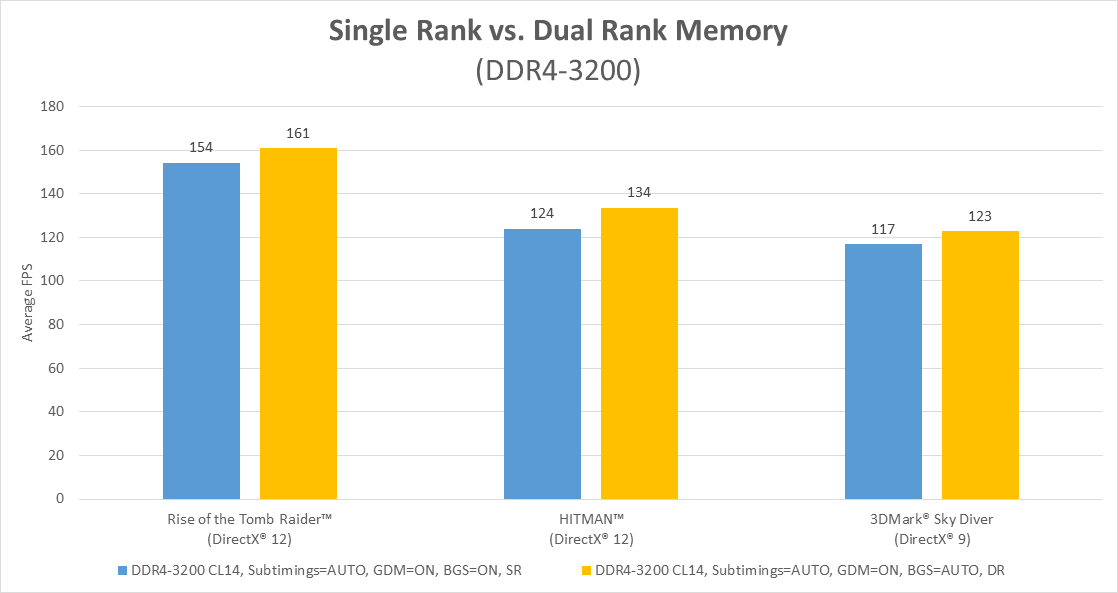

单Rank VS 双Rank 内存

Rank交错能力导致双Rank内存同频率通常会快些,但双Rank内存很难达到高频率,这也是为何大多数高频内存套装都是几条4GB或8GB 单Rank内存。单Rank内存更高的频率足以掩盖双Rank的一点点优势。

通常可以根据产品代码分辨单Rank / 双Rank 内存,1Rx4、1Rx8是单Rank,2Rx4、2Rx8是双Rank。

通常8GB为单Rank,16GB基本都是双Rank。

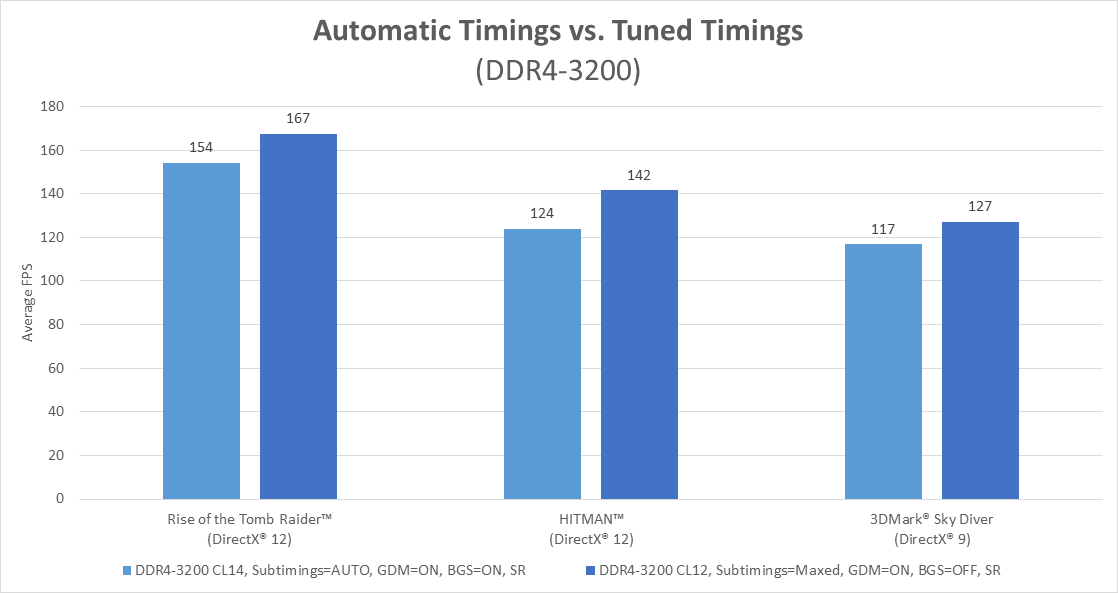

自动时序 vs 手动时序


DDR4-3200手动时序: tCL = 12, tRCDW/R = 12, tRP = 12, tRAS = 28, tRC = 54, tWR = 12, tWCL = 9, tRFC = 224, tRTP = 8, tRDRDSCL = 2, tWRWRSCL= 2, ProcODT = 60Ω.

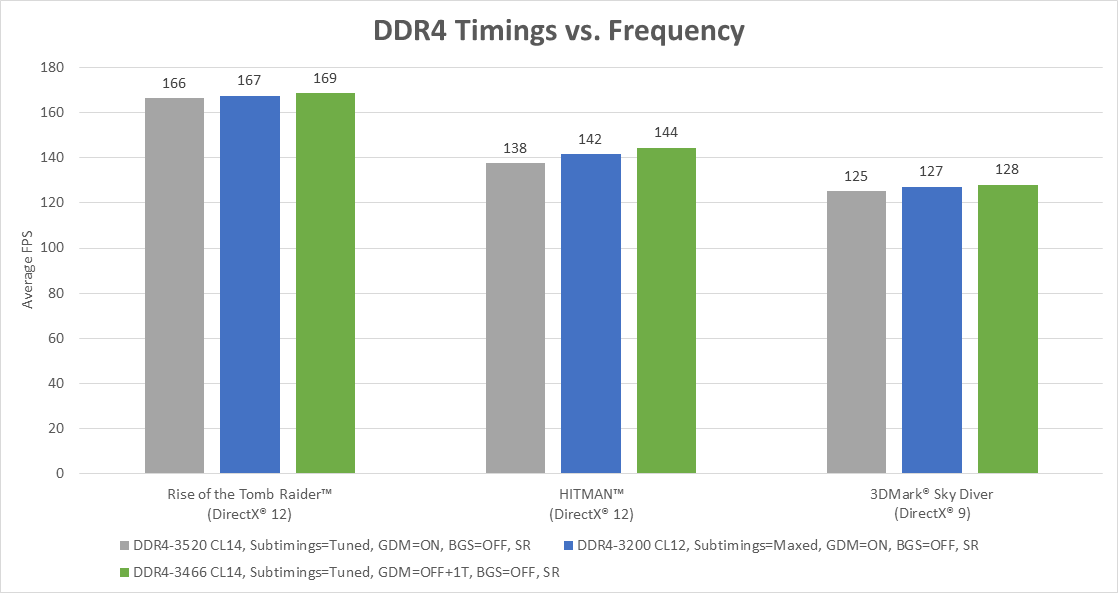

频率还是时序?

DDR4-3520/DDR4-3466 CL14和DDR4-3200 CL12对比。

结果低时序获得胜利。


DDR4-3200 手动时序: tCL =12, tRCDW/R = 12, tRP = 12, tRAS = 28, tRC = 54, tWR = 12, tWCL = 9, tRFC = 224, tRTP = 8, tRDRDSCL = 2, tWRWRSCL = 2, ProcODT = 60Ω.

DDR4-3466 手动时序: tCL = 14, tRCDR/W = 14, tRP = 14, tRAS = 28, ProcODT = 60Ω, CR = 1T, GDM = 关闭, BGS = 关闭.

DDR4-3520 手动时序: tCL = 14, tRCDW/R = 14, tRP = 14, tRAS = 30, tRC = 56, tWR = 14, tWCL = 12, tRFC = 312, ProcODT = 53.3Ω.

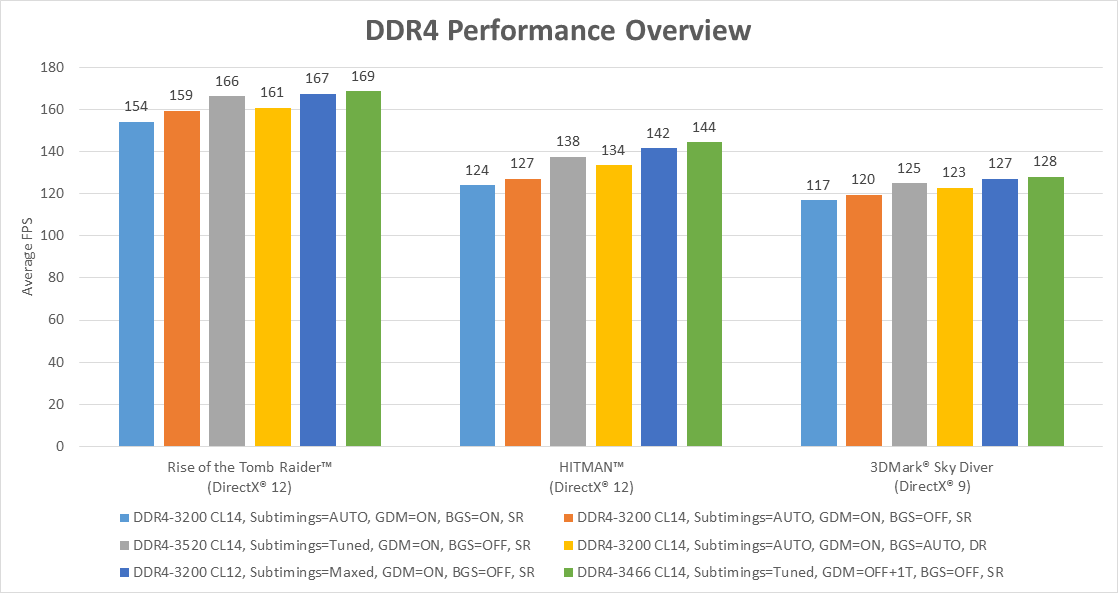

总结

结论#1:双Rank内存最适合懒人,XMP自动设置下性能最高

结论#1a:单Rank的高频率带来的性能提升比双Rank更大,手动优化时序的DDR4-3200 / 3466性能最佳

结论#2:最优化游戏性能最好关闭BGS。取决于使用情况

结论#3:追求最高频率放宽时序的性能不如低频率低时序。需要自己测试权衡。

结论#4:如果1T CR下超频稳定就最好关闭GDM,取决于使用情况。

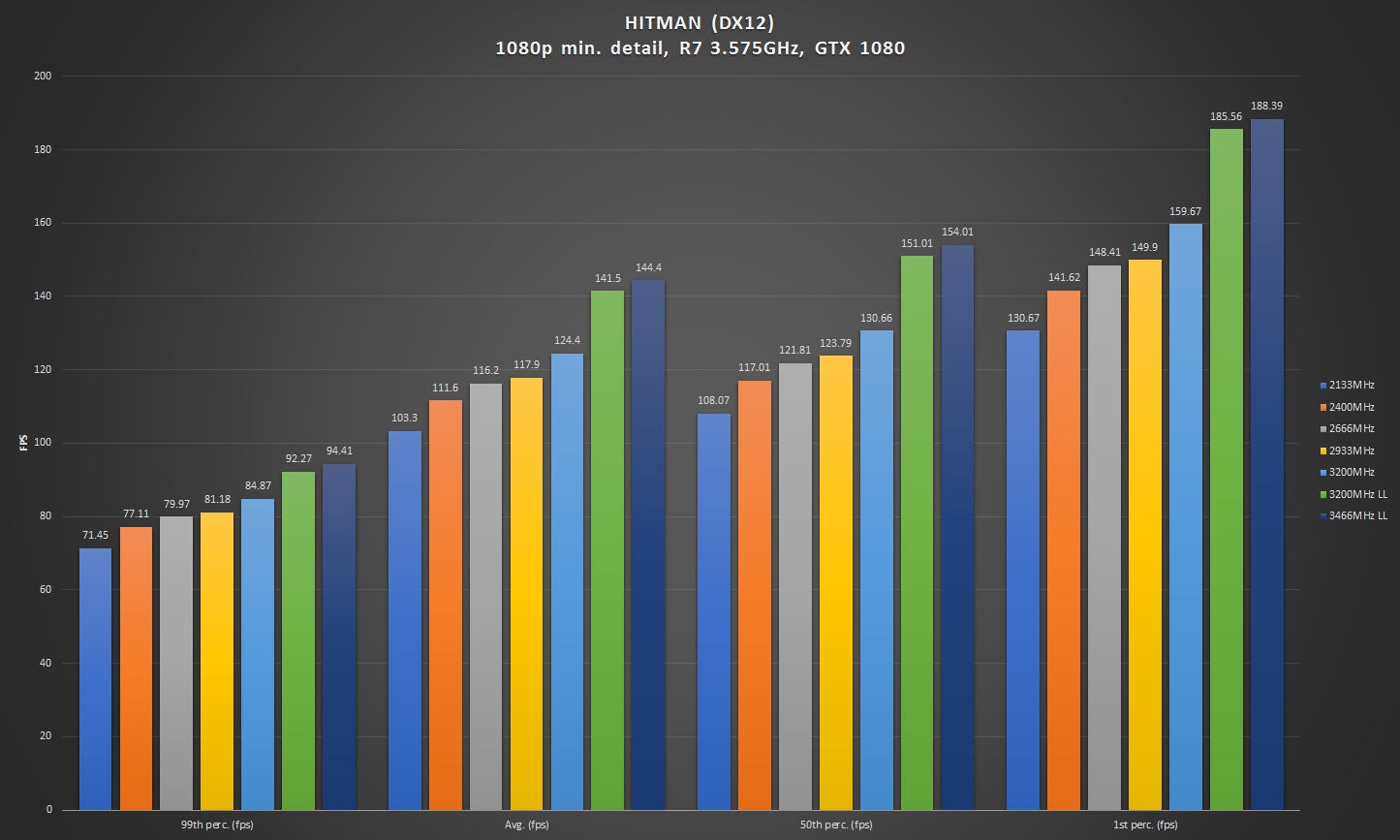

overclock.net的内容:3575MHz主频下,内存频率>3200时,延迟比频率影响更大。

超过一定的内存频率有助于解决IF的瓶颈,但再往上不会再有明显提升。

换算:DFICLK = 1/2 MEMCLK

CPU主频越高,消除瓶颈需要的IF频率(内存频率)要求也越高


测试使用芝奇 3600 CL15

3200MHz LL(LoveLive LowLatency低延迟)设置

= 12-12-12-28-54-140ns-9-8-12-2-2-GDM开启-1T (tCL-tRCDR/W-tRP-tRAS-tRC-tRFC-tCWL-tRTP-tWR-tWRWRSCL-tRDRDSCL)
3466MHz 低延迟设置

= 14-14-14-28-54-192ns-14-8-12-2-2-GDM关闭-1T (tCL-tRCDR/W-tRP-tRAS-tRC-tRFC-tCWL-tRTP-tWR-tWRWRSCL-tRDRDSCL)

140ns @ 3200MHz = 224 CLK
192ns @ 3466MHz = 333 CLK

http://www.moepc.et/?post=2472

via:https://community.amd.com/community/gaming/blog/2017/07/14/memory-oc-showdown-frequency-vs-memory-timings

http://www.overclock.net/t/1624603/rog-crosshair-vi-overclocking-thread/20290

MOEPC.NET编译,转载请保留出处。
