AMD Fenghuang Raven APU曝光:1792SP Vega集显,2GB HBM2显存【Rumor】

本文地址:http://www.moepc.net/?post=3827

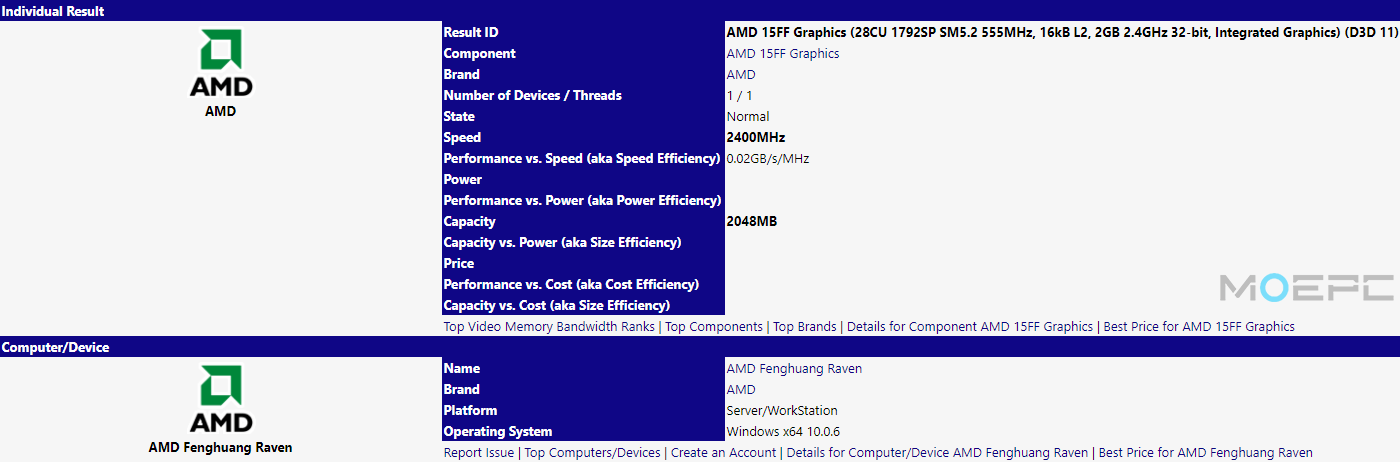

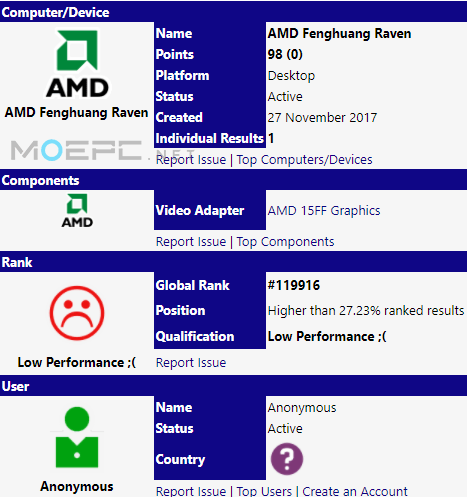

一款代号为 “Fenghuang Raven”的AMD处理器早前现身Sisoft数据库,搭载规格为1792SP (28CU)的AMD 15FF Graphic,按照命名推断为Vega架构集显,2GB显存。


Fenghuang,应该是中文名凤凰的拼音,比较接近Phoenix。



点击查看原图

点击查看原图

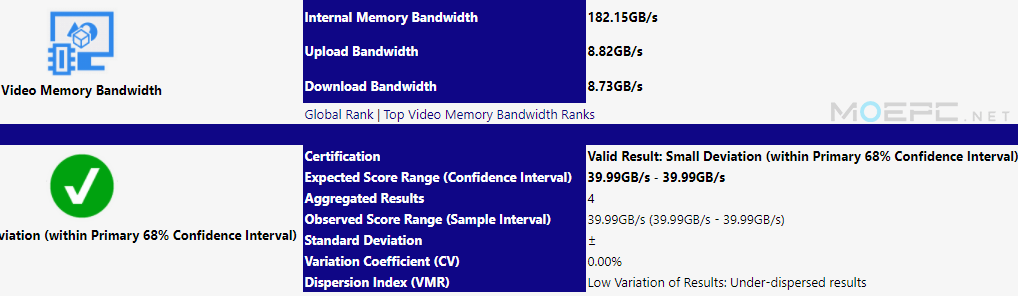

更有趣的是只跑了一项测试,测的正是显示带宽:测试显示内部带宽为182.15GB/s,普通双通道DDR4达不到的数字。

Vega架构支持HBM2显存,HBM2显存非常适合APU,空间上有极大优势

这里应该是1颗2-Hi堆叠的HBM2显存,构成1024-bit 2GB的规格,实际带宽值未知,因为一般显卡在Sisoft里测的带宽比实际值要低。

(还去指责TPU WCCF,别人至少不会连个图都看不明白。滑天下之大稽。)


如果按照Vega 56的1.6Gbps HBM2来算,这一颗HBM2能带来204.8GB/s的带宽,对于1792SP的中端核心足矣。

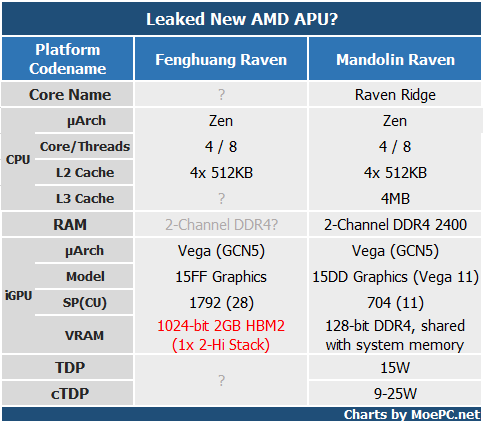

显存技术对比

2GB HBM2采用2-Hi堆叠,成本比4-Hi和8-Hi要低很多

很多人会觉得2GB显存不够,别忘了Vega架构还有一项法宝:HBCC控制器

HBCC能使得GPU的内存寻址效率更高。

(纪念一下raja)

今年三月的Capsaicin活动现场曾使用《杀出重围:人类分裂》来做演示


相关阅读:AMD VEGA、RX500系列及Capsaicin活动信息总结

http://www.moepc.net/?post=1378

开启HBCC的情况下,平均帧+50%,最低帧+100%,流畅度大大提升。
在这里是把HBCC的寻址限制为2GB的情况下,刚好符合这里的情况。

更新:3DMark测试信息显示搭配的是4C/8T的Zen


推荐阅读:

Vega11,Ryzen 2及Raven Ridge相关信息,来自OCUK的FB直播

http://www.moepc.net/?post=3724

本文地址:http://www.moepc.net/?post=3827

via:sisoft databse,reddit u/NoxarCZ

MOEPC.NET编辑,转载请保留出处。
