2019 年对于AMD 来说是至关重要的一年。19年不仅是AMD 成立50周年纪念,而且今年AMD 将推出全新工艺节点、全新架构的CPU 以及GPU,是近十年来AMD 开局最好的一年。


AMD 在会上揭晓了7nm Ryzen/EPYC CPU的发布时间窗口,同时宣布7nm Radeon VII 将于2月7日开售的消息。


今年是AMD 的首个CES Keynote。AMD CEO Lisa Su登台后,提了一段AMD的历史…[email protected]@#$*&@!#


好的我已经不想做铺垫了。这类废话留给其他国内媒体讲吧,直接切入正题。

关于移动版Ryzen 3000系列文章已经更过,不多说。

关于Raven2 和 Picasso 的信息: Ryzen 3000系列之前奏【更新正式发布信息】

点击标题跳转

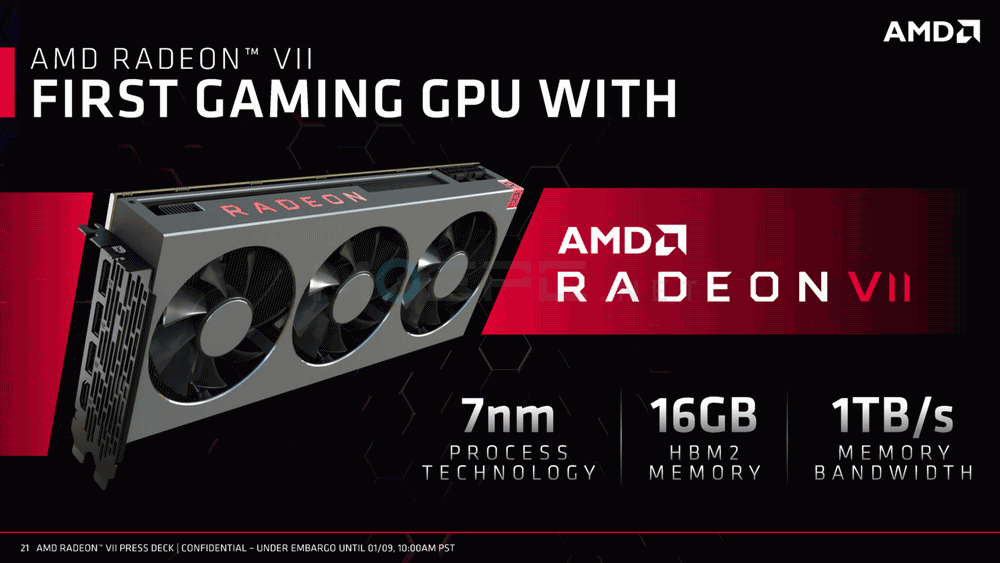

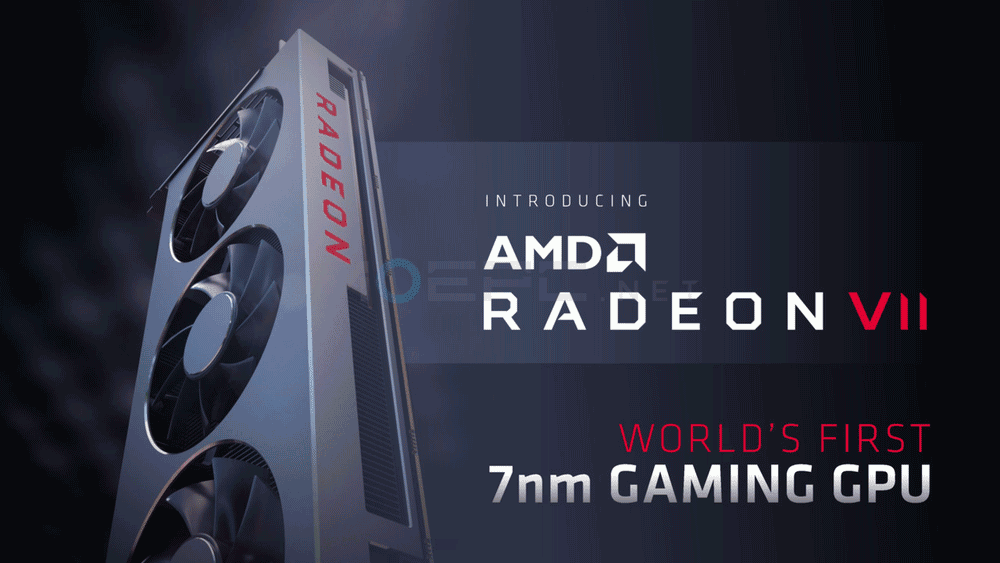

Radeon VII, 首款7nm 消费级显卡,对位RTX 2080


哦?是谁信誓旦旦再三强调Vega 20 不会做消费级的?嗯?

点击查看原图

点击查看原图


跟我念:Radeon Seven?。这是Lisa Su在台上的叫法,也是AMD给它的正式名称。官方名并不是什么Vega II。


点击查看原图

点击查看原图

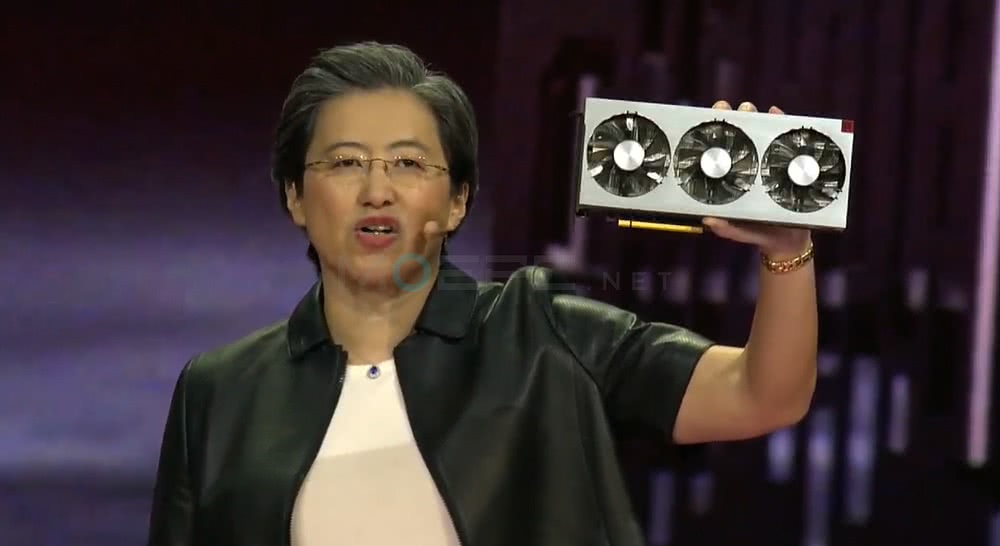

顺便一提:Lisa Su 套了个皮夹克
套了个皮夹克
皮夹克
皮….
夹…
克…

不过它的确有两层意思:VII = 7 = 7nm,VII 也可以理解成Vega II = 7nm 版第二代Vega。

至于为什么没有用Vega,大概是Vega 10 发布后给人的印象不大好吧。


点击查看原图

点击查看原图

点击查看原图

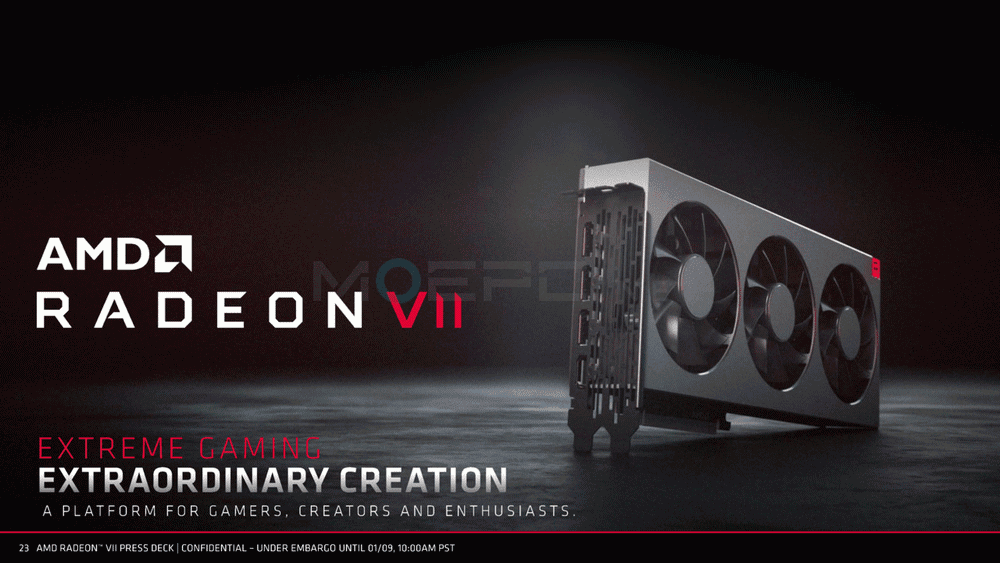

所以Radeon VII 到底是个啥?

它是Vega 20 核心进入消费级平台的产物。只是AMD这次并没有像Vega FE那样用Prosumer 专业消费级市场来当口号,而是游戏兼内容创作,展示的也都是游戏和内容创作程序的性能。也不知道它能否用上Pro 版驱动(大概率是不能的


点击查看原图

点击查看原图

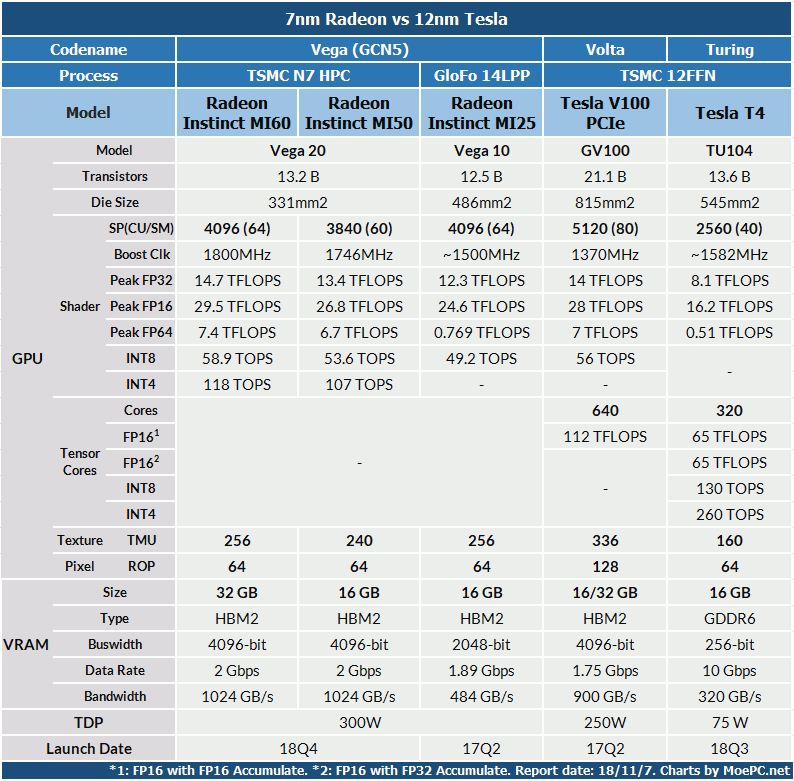

可以理解为之前发布的Radeon Instinct MI50的同胞兄弟。

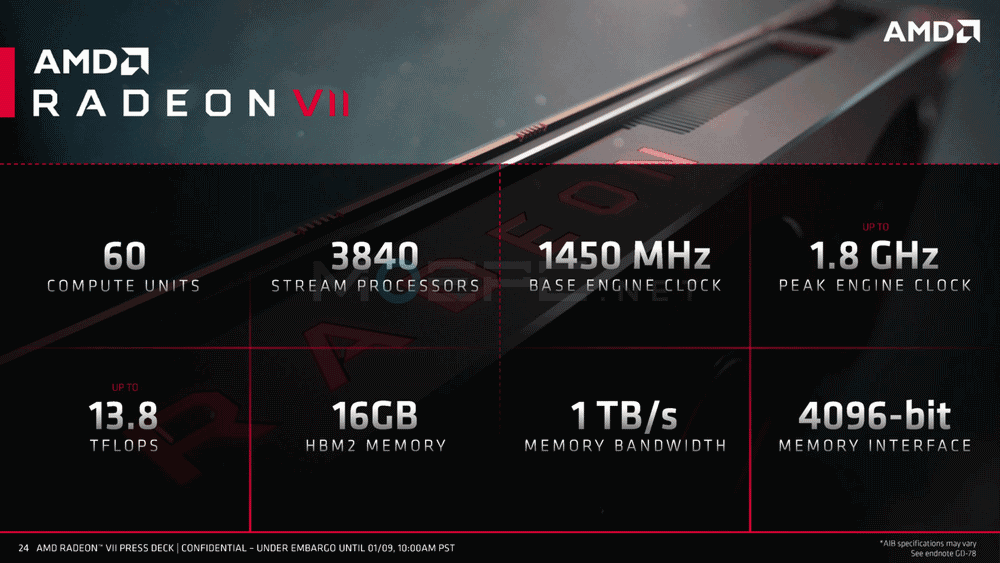

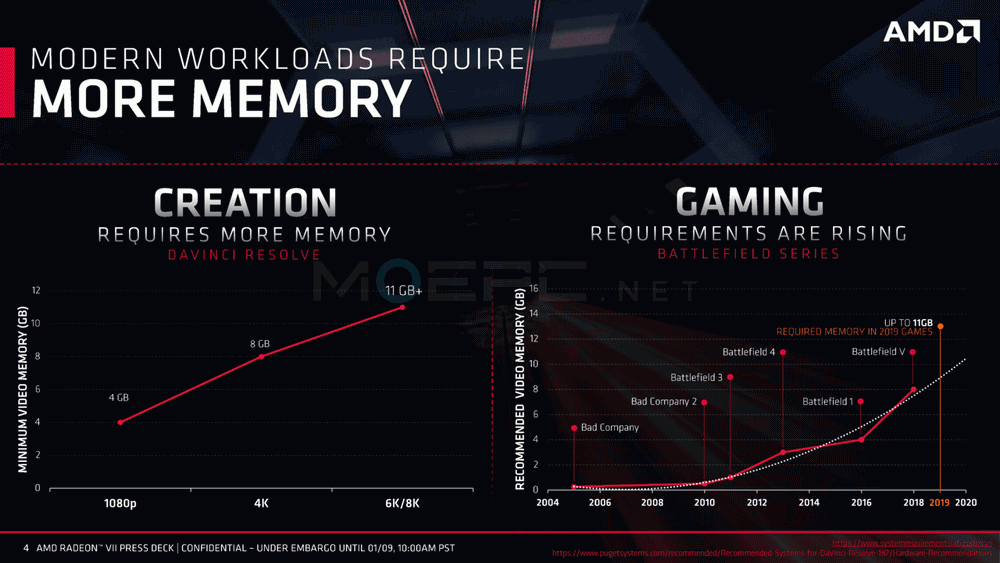

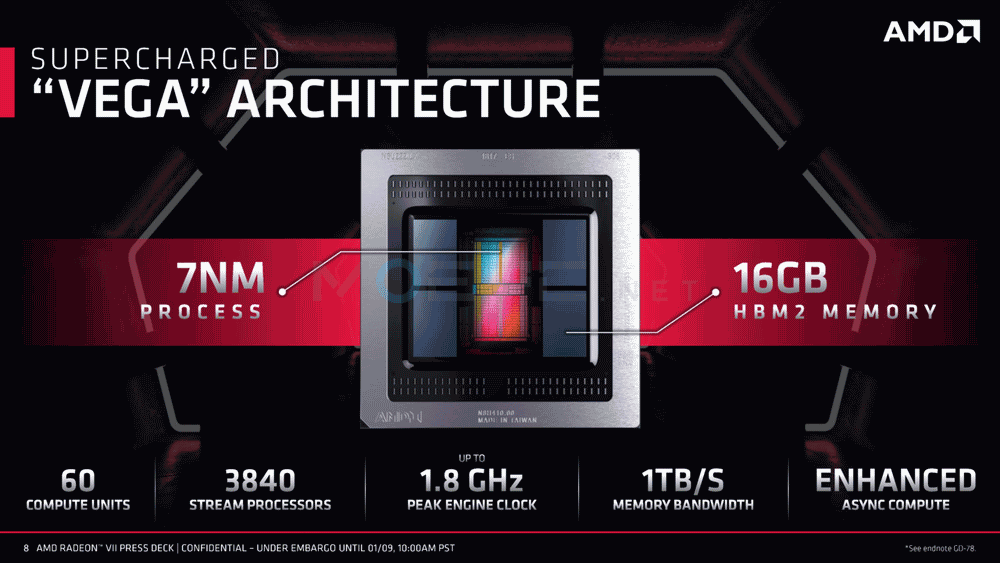

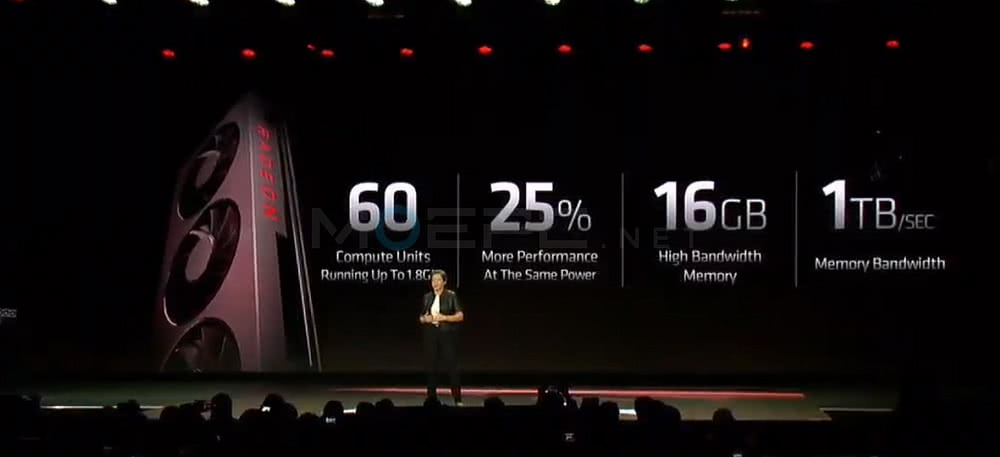

它和MI50 一样,都采用7nm Vega 20 GPU,16GB HBM2 显存,带宽达到1TB/s


点击查看原图

点击查看原图

规格也为同样的60CU/3840SP,完整版削减4组CU得来。


点击查看原图





频率方面Radeon VII 更高一些,MI50是1746MHz,Radeon VII达到1800MHz。





和14LPP的RX Vega 64 相比,7nm 带来了大约16.4%的频率提升,FP32 性能增长不多,仅为8%。

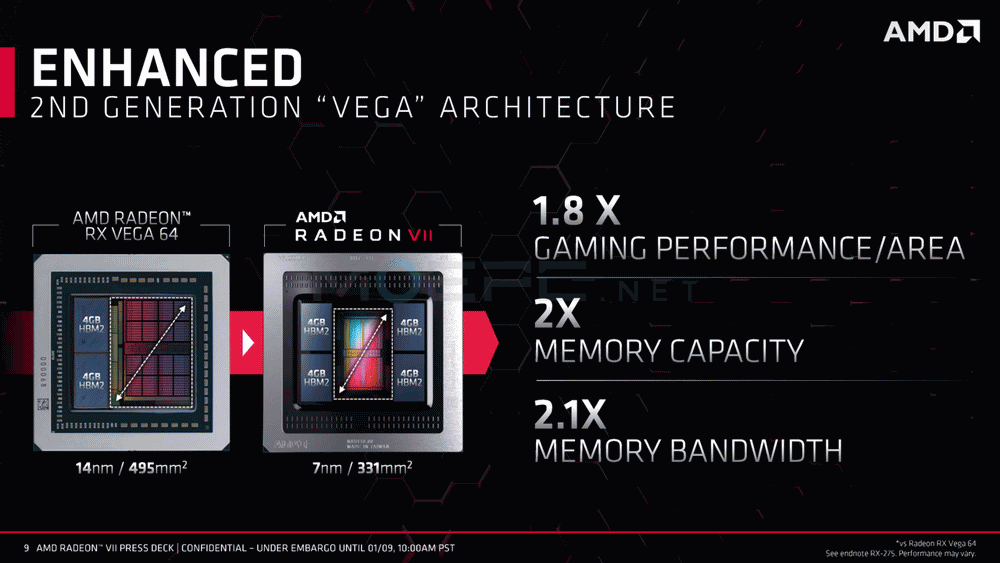

然而这并不是Vega 20的重点,Vega 20 最大的提升来自于4组 HBM2 控制器和后端(RBE),相比Vega 10 直接翻倍:


点击查看原图

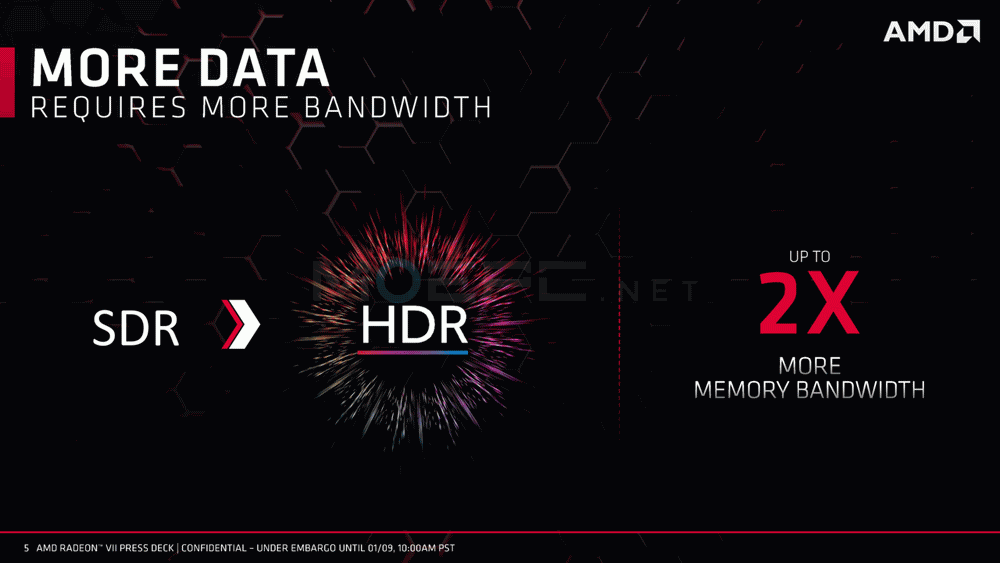

由于采用了频率更高的HBM2,Radeon VII 的显存带宽达到Vega 64 的212%,高于两倍

相应的RBE/L2 资源也要翻倍,ROP 达到128个,像素填充率为Vega 64的232%。【官方于12日进一步说明:RBE的资源并没有翻倍,依然是16×4 = 64ROP,原本以为AMD采取了特殊的16×8配置】




性能与功耗方面,AMD 官方说法是同等功耗性能提升25%,这和Radeon Instinct 发布时说法一样。实际如何需要等待实际测试。

点击查看原图

本文地址:http://www.moepc.net/?post=5161

下面是AMD的官方性能数字。

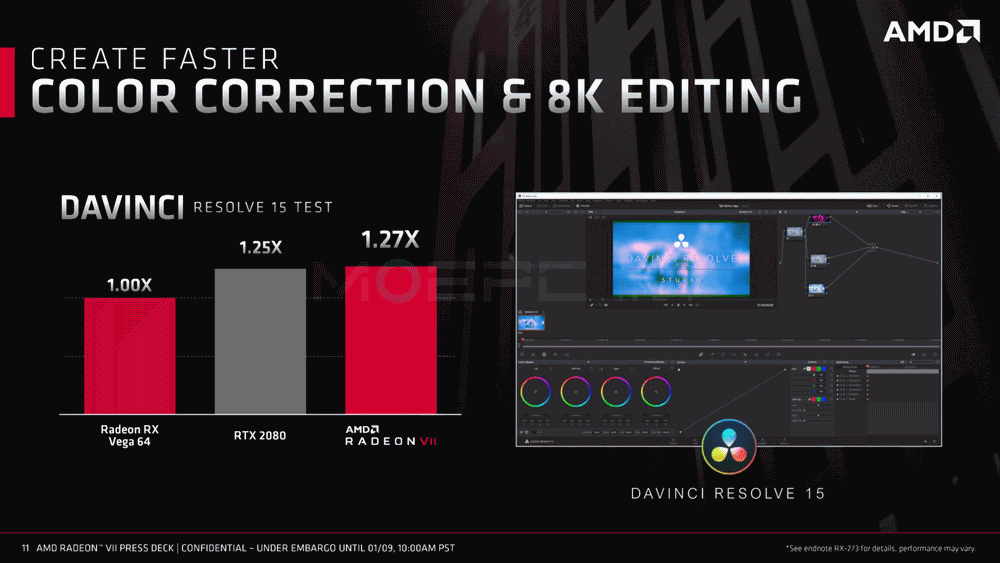

专业性能

和RX Vega 64对比

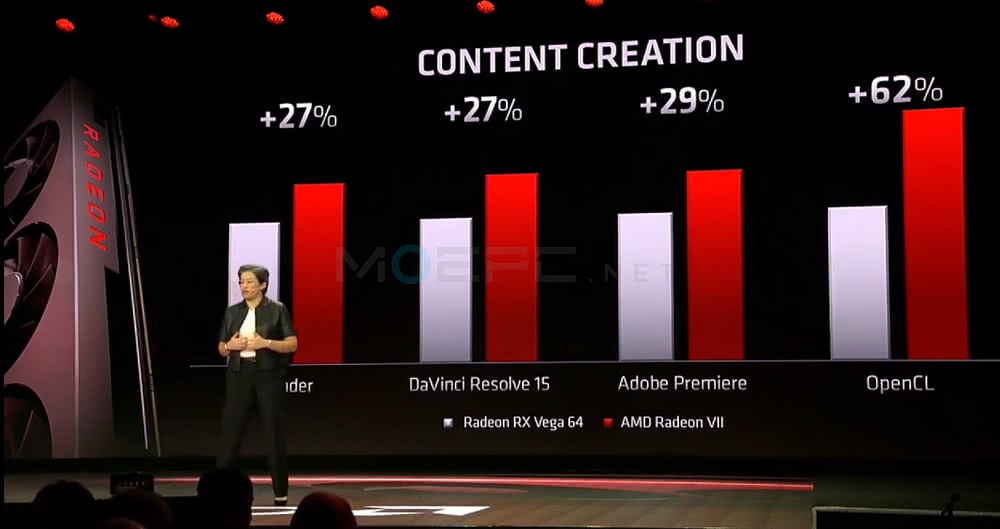

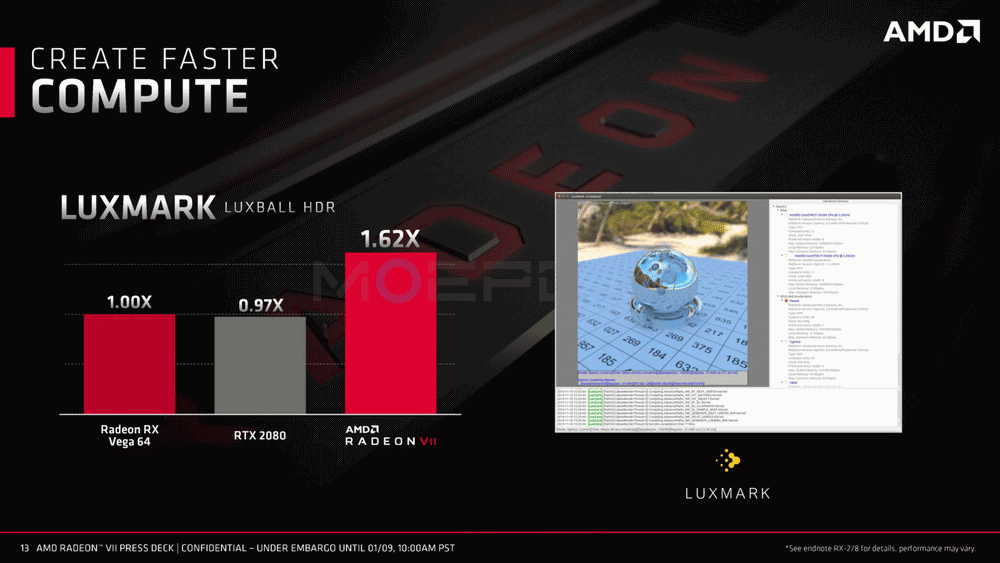

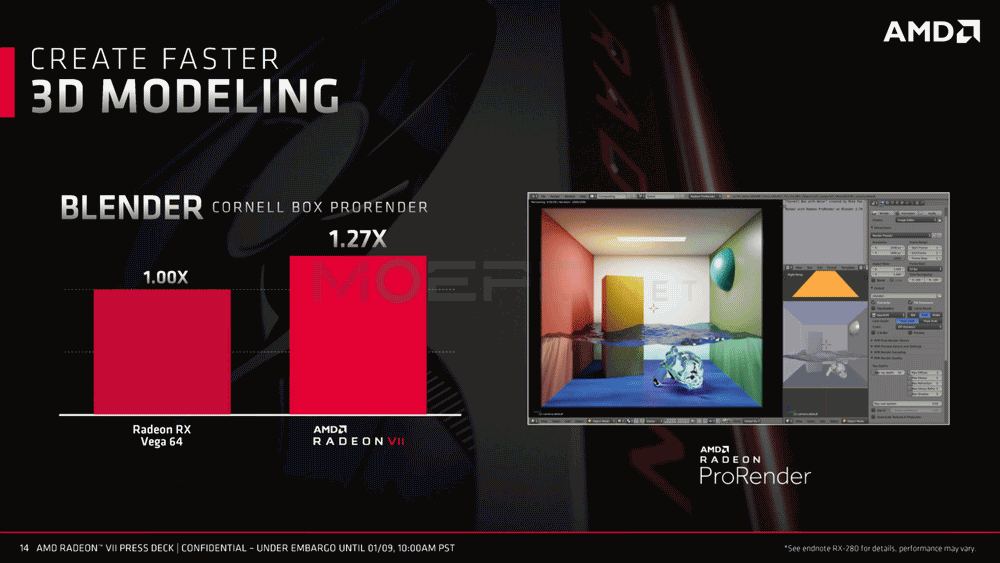

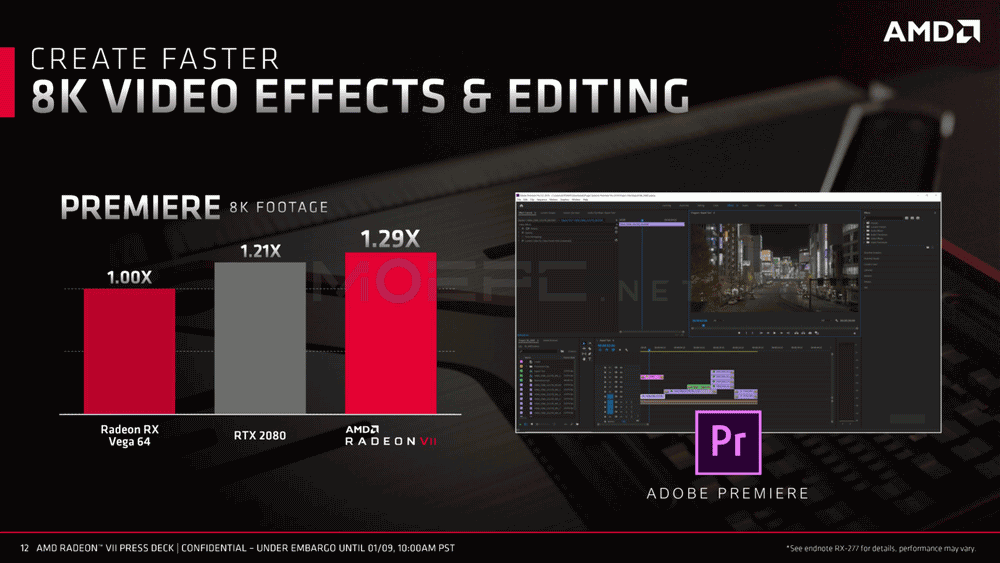

Radeon VII 的渲染性能有27-29%的提升,OpenCL 性能大幅提升62%


点击查看原图

点击查看原图

点击查看原图

点击查看原图

点击查看原图

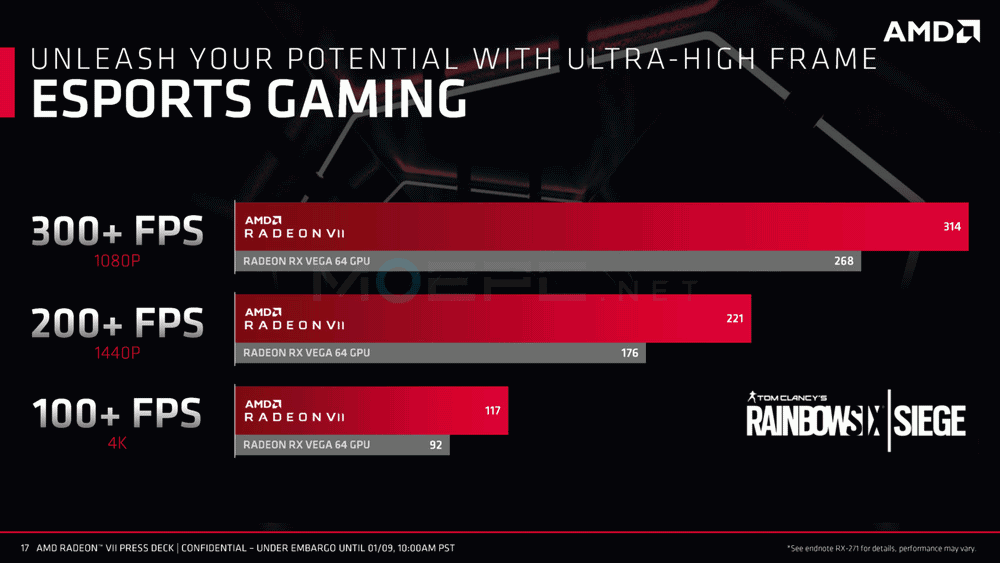

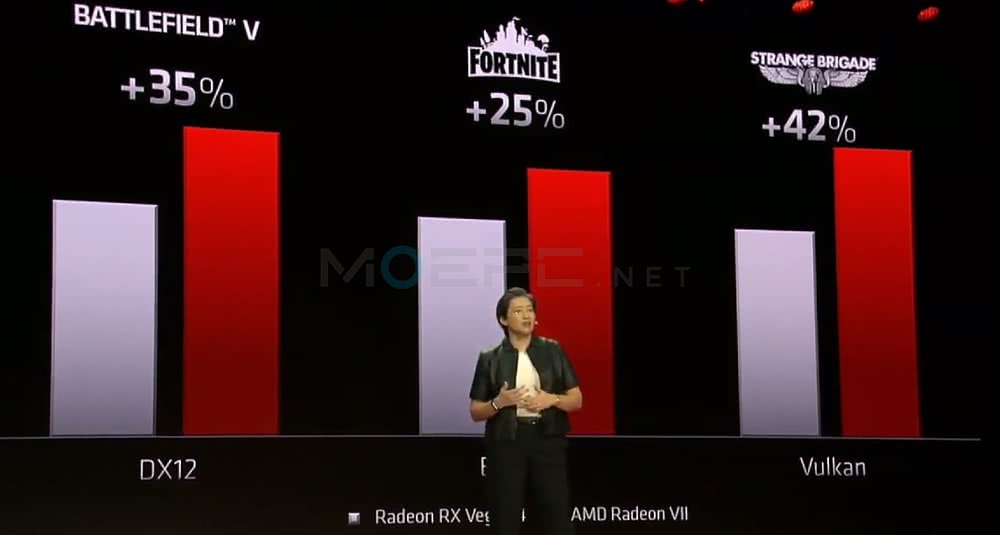

4K游戏性能

相较RX Vega 64

Radeon VII 的战地5 DX12 高出35%

Fortnite 高出25%

Strange Brigade Vulkan性能高出42%,大概是最理想的情况之一。

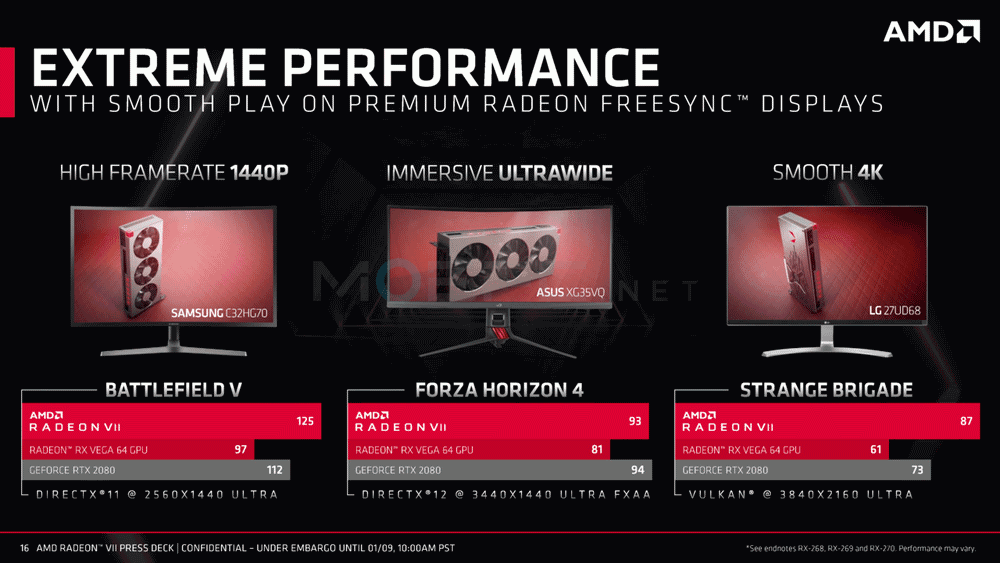

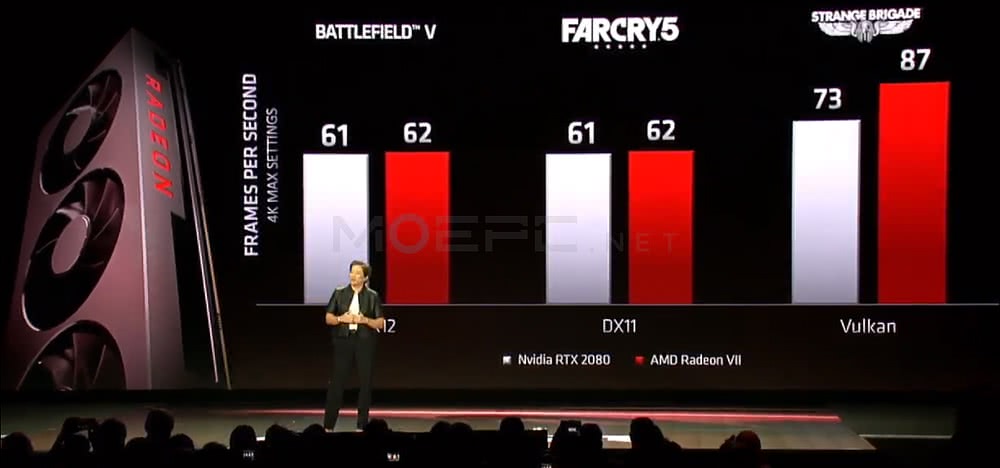

和RTX 2080 做对比

两者在战地5、孤岛惊魂5中性能仅相差1帧

Strange Brigade 用到了Vulkan,Radeon VII 反超RTX 2080 19%


点击查看原图

点击查看原图

点击查看原图

点击查看原图

际性能还是得看国外媒体的实测

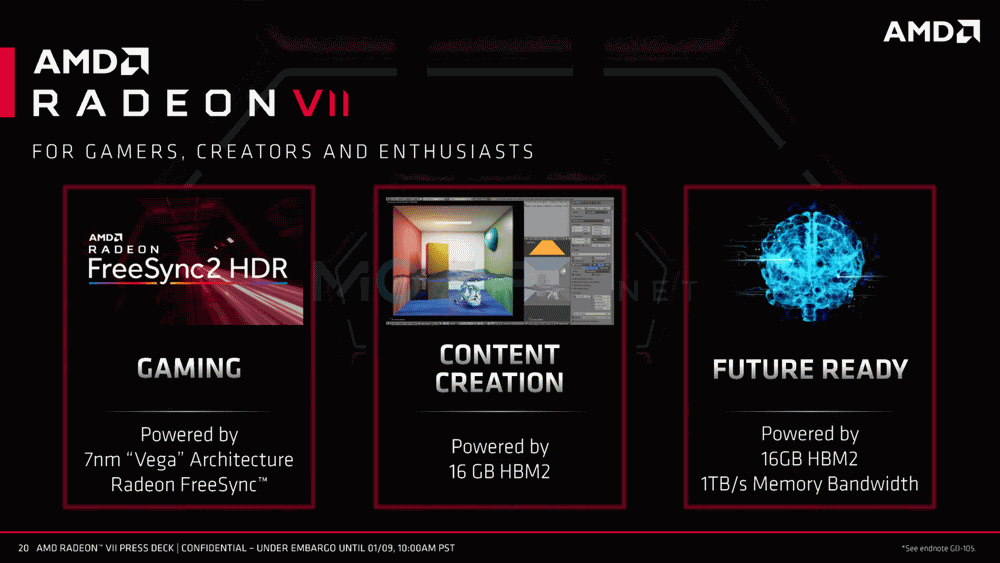

Radeon VII 也支持Radeon FreeSync 2 HDR。


点击查看原图


点击查看原图

点击查看原图

定价方面,定在了和RTX 2080 非公一样的$699。同捆生化危机2重制版+鬼泣5+全境封锁2

300+mm2 的芯片放在7nm 良率会比较差。再加上4颗 HBM2 成本只会更高。



点击查看原图

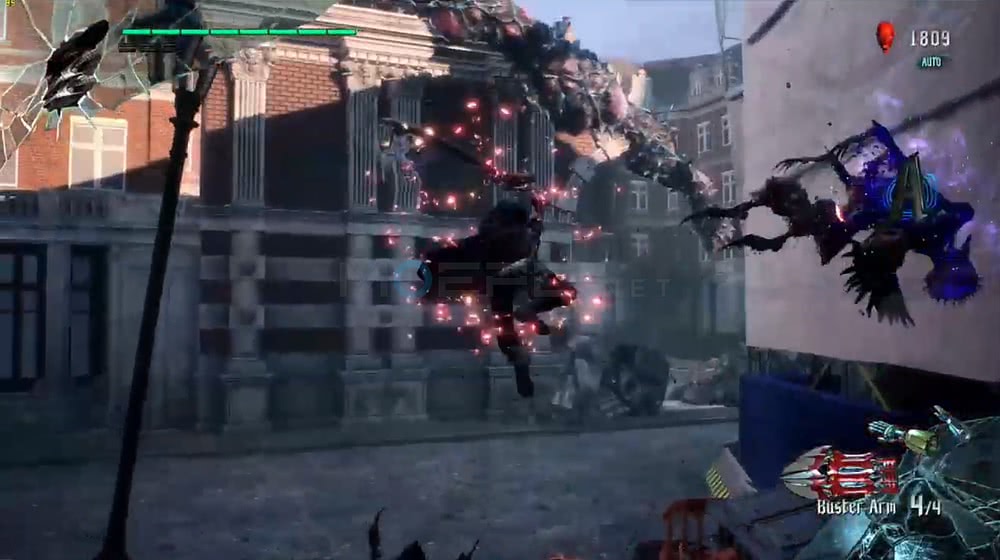

现场的鬼泣5 4K Ultra 性能演示

Radeon VII 帧数在70-115FPS 之间浮动

游戏性能的话,大概是能够达到RTX 2080 水平,16GB HBM2,比2080的8G GDDR6多了一倍。

计算性能超出RTX 2080 很多,还有1/2的FP64。(官方的材料里没有提到,不知道会不会做限制)


功耗。。。鉴于MI50 已经达到300W,渲染图里也是双8-pin,请做好心理准备。

【19/01/11更新:确认为300W TDP】

此外Vega 20 也没有Tensor/RTCore等功能。但并不代表它不能做RayTracing(不得不感叹NV的marketing之成功)


点击查看原图

点击查看原图

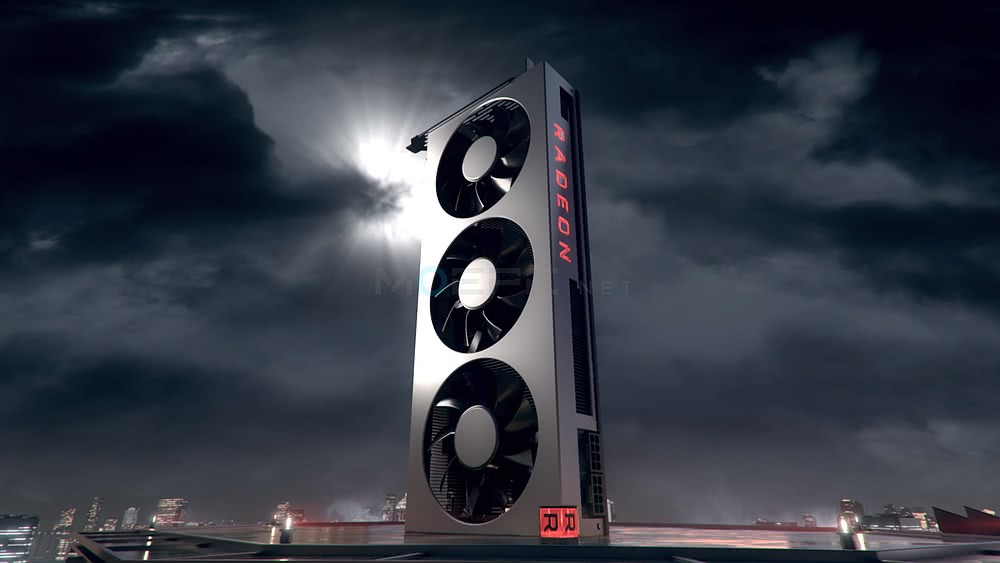

公版设计为3风扇煤气灶式

其他厂商并没有接到做非公的通知。推测只会有公版。

作为Rayfield 被辞退退休前的计划之一,Radeon VII 的实际数量也不会很多,之前ramp up过了(相较其他消费级显卡而言)。


Radeon VII 将于2月7日开售。



Zen 2 架构 EPYC “Rome” 年中发布,新的性能演示


点击查看原图

Rome 我已在Next Horizon 活动文章中有详细介绍。本次活动也没有给出多少新的信息。


分析文章:

http://www.moepc.net/?post=5119#ROME





AMD称 Rome的性能提升会明显高于以往

点击查看原图

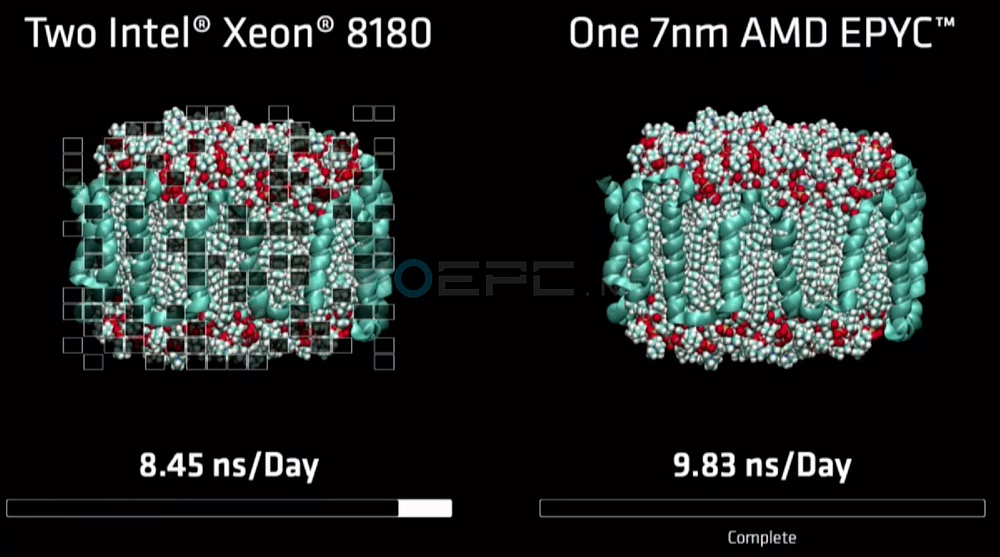

然后跑了一次NAMD测试,依然是一颗早期的EPYC ES,在NAMD 模拟中性能高于双路8180

点击查看原图

最大的消息还得算发布时间的宣布,AMD 终于告诉我们,Rome 将于2019年中到来

点击查看原图

真要说实话的话,正式发布比我预计的要晚一点

虽说是年中,现在各大云服务商的lab里大概都已经玩了挺久了。

【19/01/11更新QS信息

这颗是QS, 1.4/2.2GHz 64C/128T 256M。

点击查看原图


Zen 2 架构 Ryzen “Matisse” 及新平台年中发布,八核ES版战平9900K

好了好了我知道你们想听什么别急。

终于终于,Zen 2 架构的 Ryzen,代号“Matisse” 首次亮相了。这一亮相让我得以确定很多预测。


点击查看原图

归属于Ryzen 3000 系列的Matisse 将采用TSMC N7 HPC 工艺,新的Zen 2 架构在各方面都有大幅加强。


Zen 2 架构的分析我已经写过,连接:

http://www.moepc.net/?post=5119#ZEN2


7nm 带来了最高两倍的密度,和同等功耗下25%的频率提升。

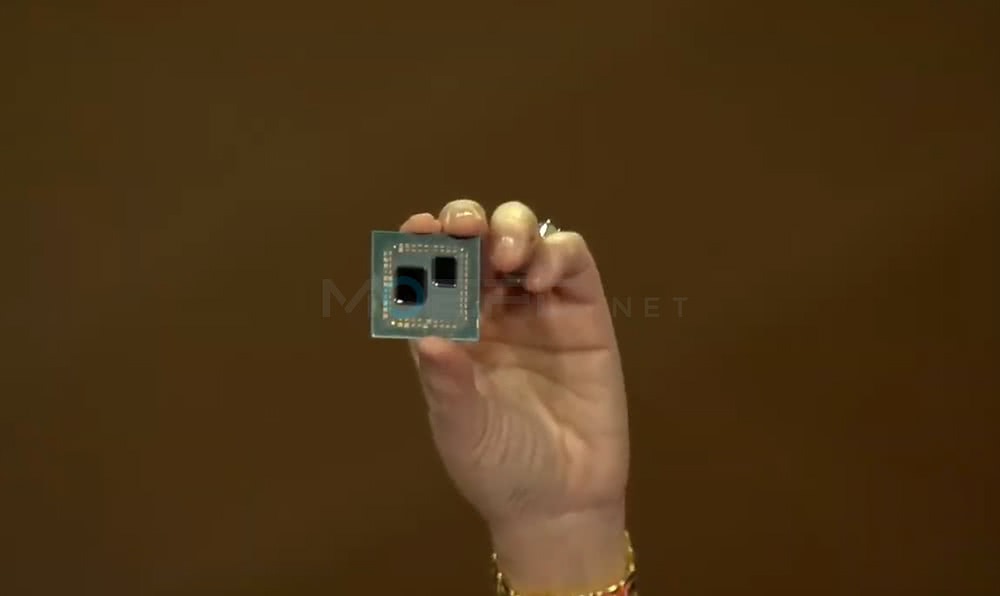

与EPYC 一样,Ryzen 3000 也将采用Chiplet 结构,Lisa Su 拿出了一款八核的实物。


点击查看原图

点击查看原图

本文地址:http://www.moepc.net/?post=5161

小的那个是7nm Chiplet,包含8个Zen 2 核心和32MB L3缓存。

大的那个是14nm I/O Die,包含内存控制器、PCIe 4.0等。

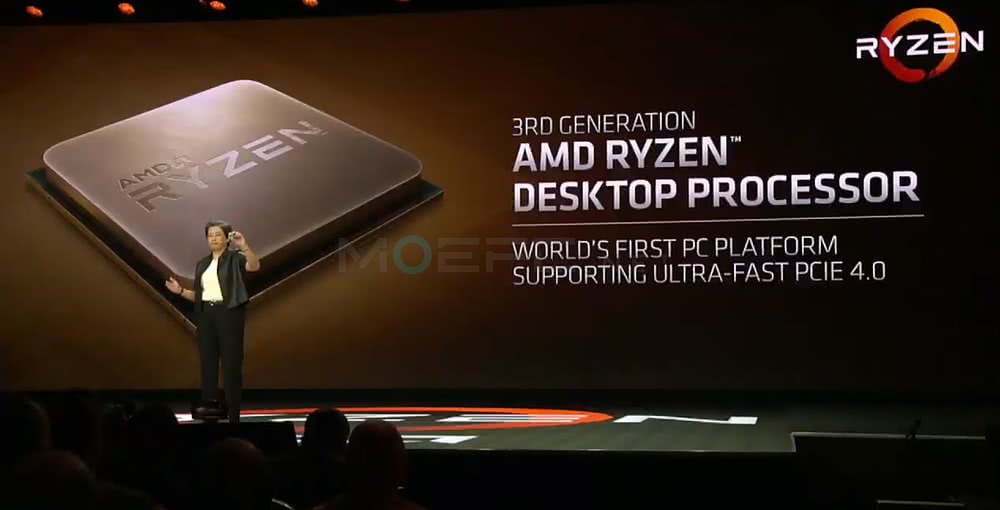

是的Matisse 会支持PCIe 4.0,和X570 平台一道提供支持,成为首个支持PCIe 4.0的消费级平台。


点击查看原图

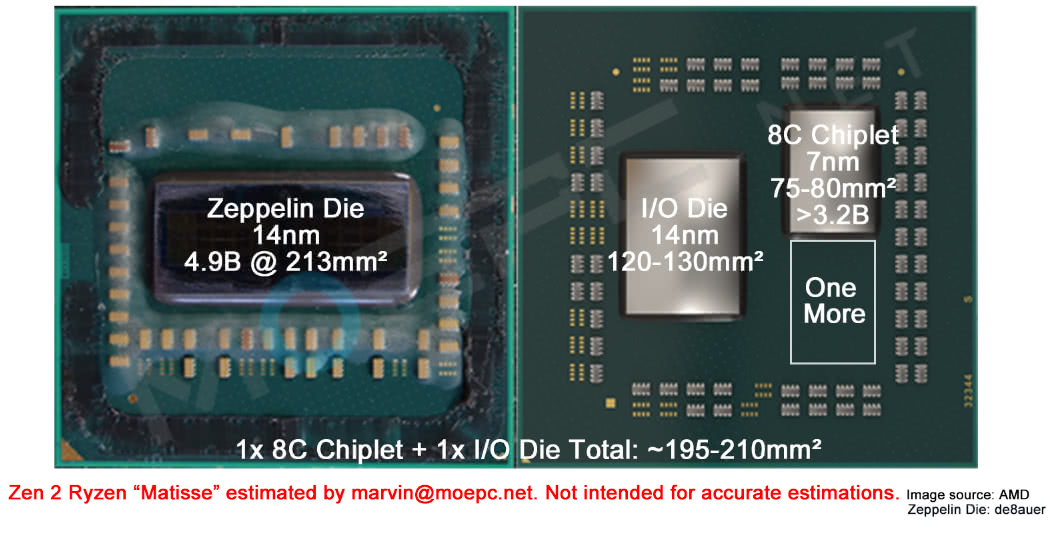

关于 Matisse 的面积


【19/01/11更新:用高清图替换了原图


点击查看原图

结果发现我昨天截的图和官方给的图比例完全一致
所以我的估计还是比较准确的,不需要改了

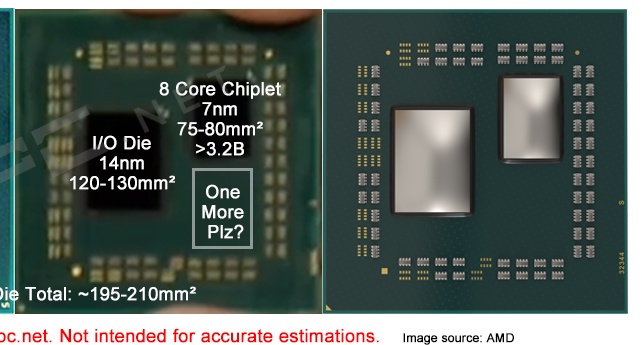

点击查看原图

用视频截图做了一下估算,I/O Die 大概120-130mm2

Chiplet 大概75-80mm2

找不到更高分辨率的图片,没办法只能用截图凑合

这么做肯定会有误差。


不过还是与我此前的面积预测基本吻合,I/O Die 比预测的大了点,gg

http://www.moepc.net/?post=5119#SIZE


I/O Die 当时预测是直接把Rome 的IO切成四分之一,如果是估算的120-130mm2的话,要略大于四分之一。

加起来大概195-210mm2的面积,和单个Zeppelin die 相差无几。

当时说过AMD 如果想塞俩进去不是不可能,现在看来已经可以证实。可以肯定的说,下面那空位就是留给CPU/GPU Chiplet的,AMD 完全有能力再塞个进去。【19/01/12: Anandtech的Ian 说现有的Matisse Chiplet 不会有APU版本。】

而且之前我也发过12C的ES0 测试信息,这颗是两个Chiplet,105W 的版本。



【19/01/11更新:

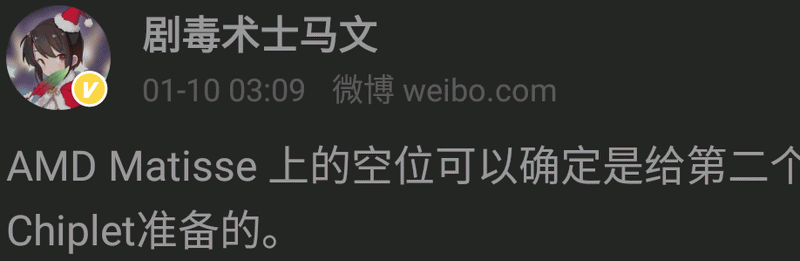

我昨天的推测得到了官方的正式“证实”。


点击查看原图

我之所以会做出这么个推测的原因上面已经有讲到,12C的那个ES0就是最好的证据

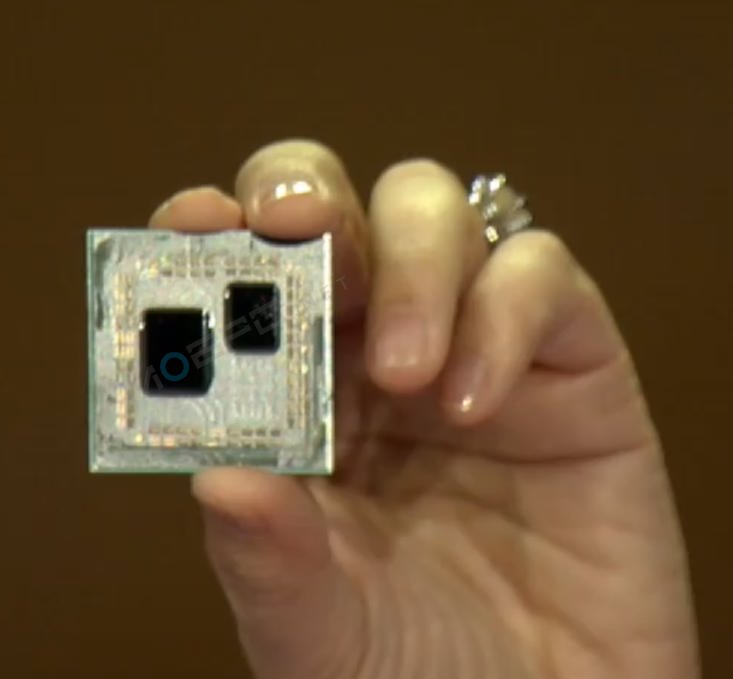

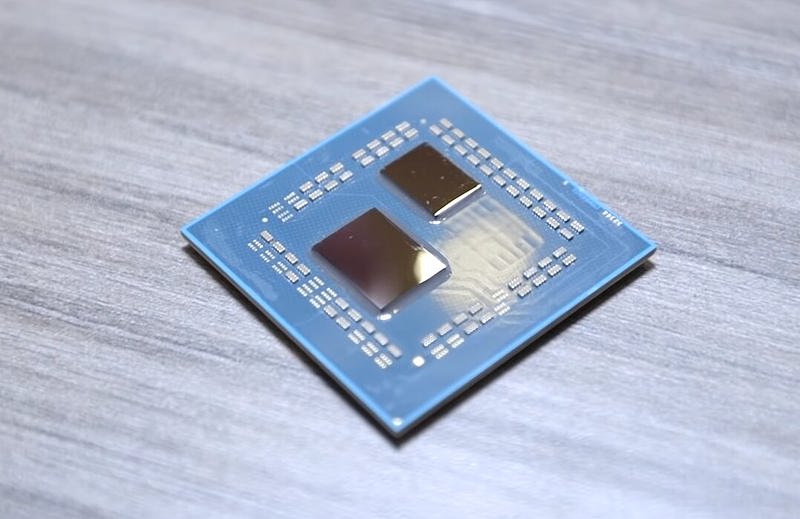

而且还有很重要的一点:Lisa Su 展示的时候


点击查看原图


可以看到留给第二块Chiplet的布线,反光非常明显。

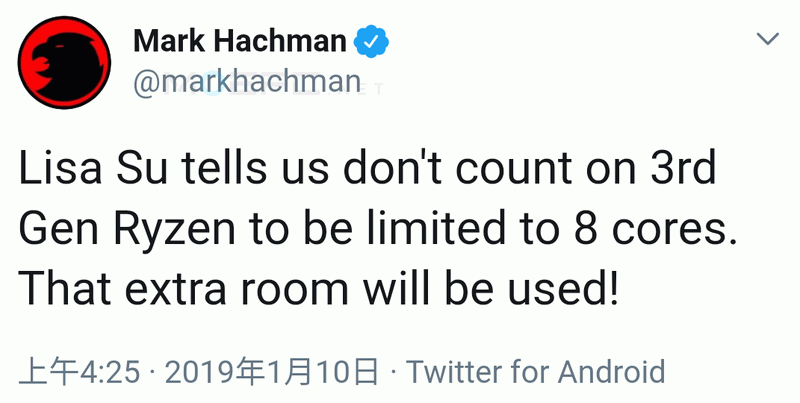

此后PCWorld 采访了Lisa Su,算是官方证明了AMD 会增加核心数。


点击查看原图


PCWorld的视频里也清楚地展示了预留的布线。


点击查看原图


如果是2x Chiplet 会是这样子





此外AMD 在现场也做了一下8C/16T Matisse 的实机打脸演示。

规格还不是最终版本,最终版本的性能会更高。

这颗很可能是上面那个65W 的ES4,基础频率3.7。


19/01/11更新:

已经知道了现场演示用的Ryzen ES 的详细规格和步进。

和我的猜测也很一致。

65W,3.7GHz 基础频率,并非某些zz所言的“早期样品”,上面那个ES4已经是后期ES。

最大Boost 频率4.xGHz,具体频率hhh 尽请期待。


这只是块普通的65W后期样品。上面还会有性能/频率/TDP更高的SKU。


之所以只用八核,频率还不是最高的样品来测试,大概是想摆脱以往以多打少的形象,告诉人们Zen 2 同核心数下性能能够和Skylake 相当或者超过,也侧面说明单/多线程性能,尤其是单线程会有大幅提升。



点击查看原图

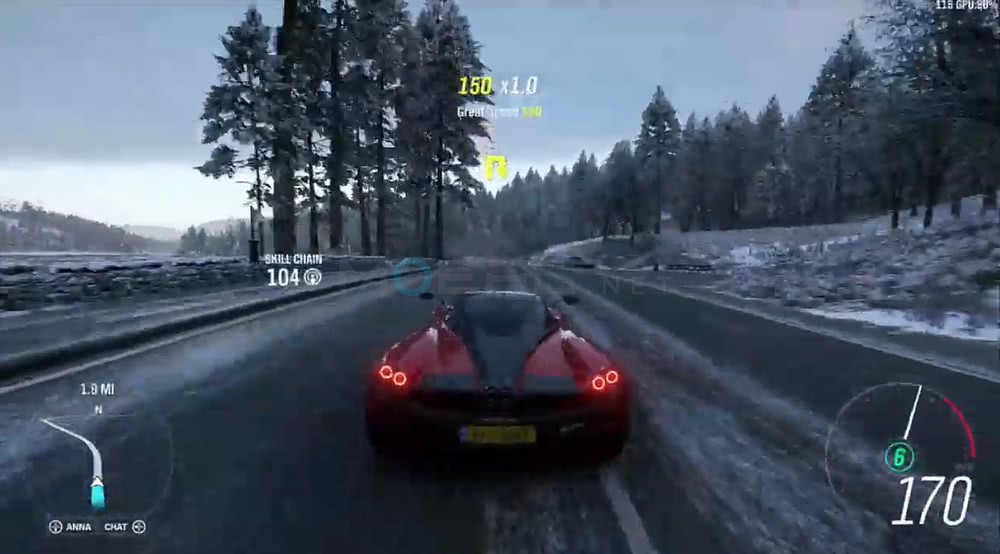

使用Froza Horizon 4测试,搭配Radeon VII,帧数110-140FPS的样子


点击查看原图

然后就是老少皆宜的Cinebench R15了。

对比Intel的9900K

Matisse 8C:2057cb

9900K: 2040cb


该分数没有问题,和默认9900K水平一致。两套系统除CPU和平台外配置都是一样的。


点击查看原图

由于频率未定,最终版的8C/16T 性能应该会高于9900K。

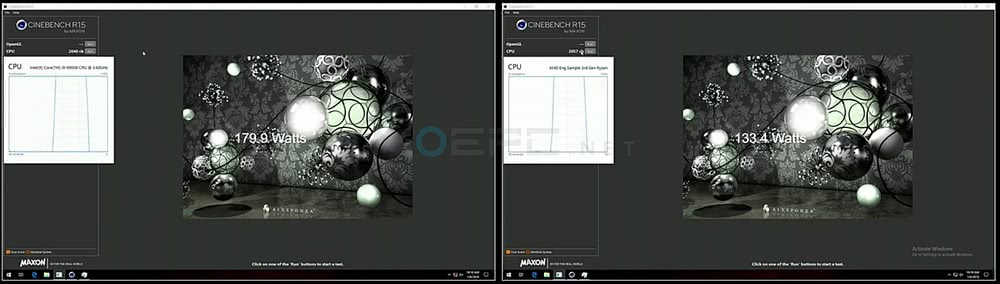

接下来是重点:演示同时有显示系统功耗

9900K的系统功耗180W左右

Matisse 8C 系统功耗只有133W左右,低了26%,这是同等性能。


注意这是系统功耗。如果刨去其他部件只算CPU,功耗的差距还会更大,Matisse 的能效优势很明显。


那么问题来了:这颗Matisse 究竟跑在什么频率。

如果是和9900K一样的全核4.7GHz,IPC会和Skylake Client持平;

如果频率高于4.7,IPC会低于Skylake Client;

如果频率低于4.7,IPC就会高于Skylake Client

还要考虑AMD的SMT效率

【根据目前我知道的信息来看是第三种情况。大家可以期待一下Zen2 的IPC和单线程性能(IPC+频率) 了。】


而且AMD说还有提升余地。。。性能只会高不会低。


听了这么多大家大概只有一个问题:那么,什么时候能买到呢?


点击查看原图

点击查看原图

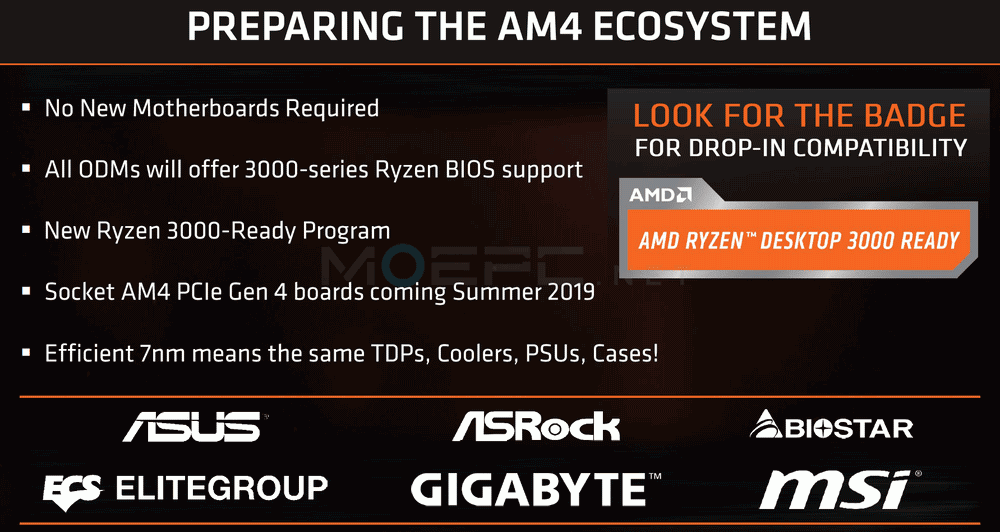

Zen 2 架构的Ryzen 3000 系列将于2019年中发布。预计是ComputeX 2019

  • 现有平台均可支持Ryzen 3000 系列处理器,厂商都会更新BIOS支持
  • 今夏(ComputeX)会有PCIE4支持的X570,同时现有主板可通过BIOS升级提供支持(限第一条PCIe x16),且需要PCI-SIG验证
  • 提供和现有SKU TDP一致的产品,不需更换其他部件(散热、电源等)


预测的路线图:



以上就是AMD CES 2019 发布的全部重要内容。要睡觉了。。。如果有新东西晚点再补充。。。

Intel和NV的文章也只能鸽到晚点了。。


本文地址:http://www.moepc.net/?post=5161

图源:AMD Youtube

MOEPC.NET 编辑,转载请保留出处。
