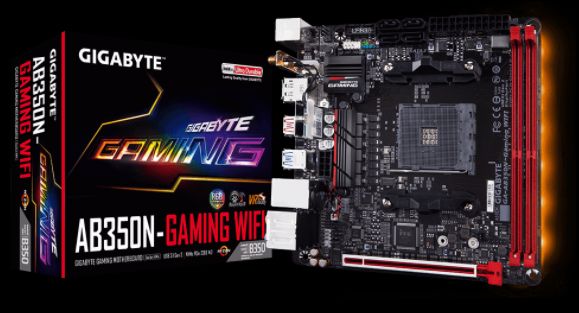

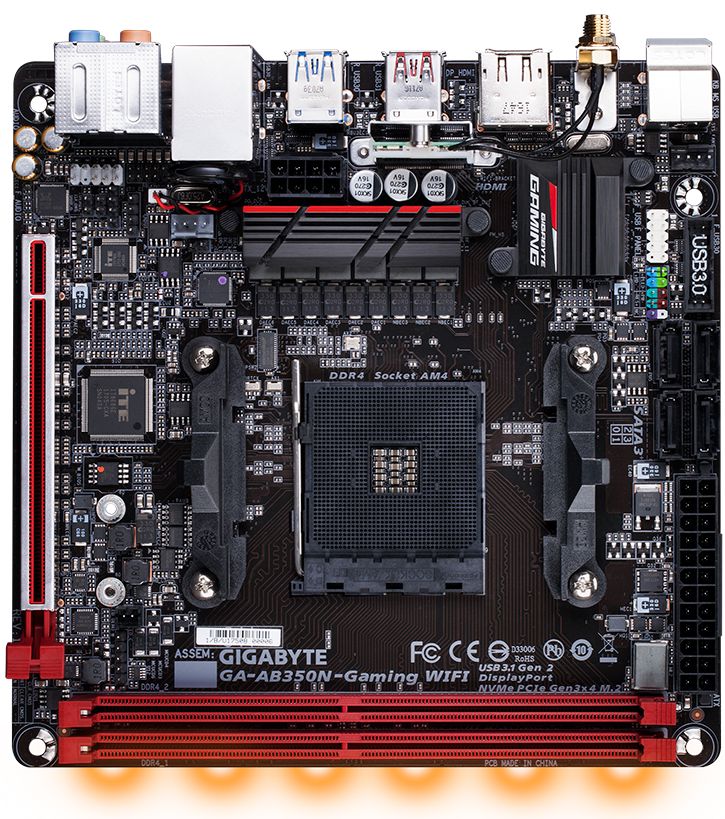

AM4 ITX主板:GA-AB350N-Gaming WIFI

之前说的是6月底,现在技嘉官网已经更新了相关信息。

最新的F2A BETA  BIOS是AGESA 1006





中央处理器 AM4插槽:
AMD Ryzen?处理器
AMD 第 7 代A系列/ Athlon?处理器

芯片组
AMD B350

内存
2个DDR4 DIMM插槽,支持高达32 GB的系统内存
双通道内存
支持DDR4 3200(OC)/ 2933(OC)/ 2667 * / 2400/2133 MHz内存 *可能会因CPU而异
支持Un-buffered ECC  DIMM 1Rx8 / 2Rx8内存
支持Un-buffered ECC  DIMM 1Rx8 / 2Rx8 / 1Rx16内存
支持Extreme Memory Profile(XMP)内存

板载图形
1 x DisplayPort,支持最大分辨率为4096×2304 @ 60 Hz *支持DisplayPort 1.2版本。
1个HDMI端口,支持最大分辨率为4096×2160 @ 24 Hz *支持HDMI 1.4版本。
最大共享内存为2 GB *实际支持可能因CPU而异。

音频
瑞昱® ALC1220编解码器
高分辨率音频
2/4 / 5.1 / 7.1声道
支持S / PDIF输出

LAN
瑞昱®千兆网卡芯片(10/100/1000兆位)

无线通信模块
Wi-Fi 802.11 a / b / g / n / ac,支持2.4 / 5 GHz双频
蓝牙4.2,4.1,BLE,4.0,3.0,2.1,2.1 + EDR
支持11ac无线标准和高达433 Mbps的数据速率
*实际数据速率可能因环境和设备而异。

扩展插槽
1 x PCI Express x16插槽,运行在x16
(PCIEX16插槽符合PCI Express 3.0标准)。
1 x M.2无线通信模块的插座1连接器(M2_WIFI)

存储接口

主板背面的1 x M.2插槽3连接器(Socket 3,M键,2260/2280 SATA和PCIe x4 * / x2 SSD支持)
*实际支持可能因CPU而异。
4个SATA 6Gb / s连接器
支持RAID 0,RAID 1和RAID 10

USB 芯片组:
2 x USB 3.1 Gen 2后面板上的A型端口(红色)
2个USB 3.1 Gen 1端口可通过内部USB接头连接
4个USB 2.0 / 1.1端口(后面板上有2个端口,2个端口可通过内部USB接头连接)

CPU集成:
后面板4 x USB 3.1 Gen 1

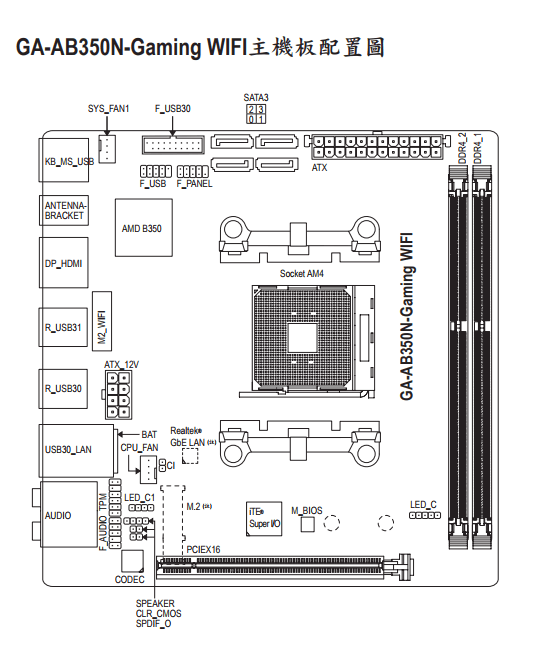

内部I / O连接

1 x 24针ATX主电源连接器
1 x 8针ATX 12V电源连接器
1个CPU风扇接头
1个系统风扇接头
4个SATA 6Gb / s连接器
1 x M.2插槽3连接器在主板背面
1 x前面板接头
1 x前面板音频接头
1 x USB 3.1 Gen 1
1个USB 2.0 / 1.1
1个CPU散热器LED灯条/ RGB LED灯条延长电缆接头
1 x RGB(RGBW)LED灯条延长电缆接头
1个可信平台模块(TPM)头
1 x S / PDIF输出接头
1个扬声器头
1 x清除CMOS跳线
1个机箱入侵接头

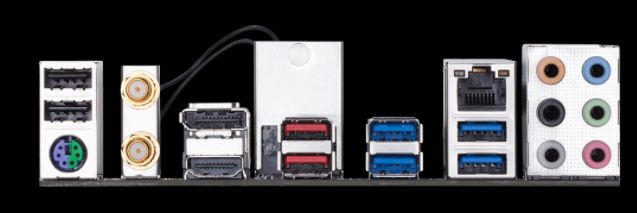

后面板连接器
1个PS / 2键盘/鼠标端口
2个SMA天线连接器
1 x DisplayPort
1个HDMI端口
2个USB 2.0 / 1.1端口
2 x USB 3.1 Gen 2 A型端口(红色)
4个USB 3.1 Gen 1端口
1个RJ-45端口
6个音频插孔(中置/重低音扬声器输出,后置扬声器输出,侧扬声器输出,线路输入,线路输出,麦克风输入)
I / O控制器
iTE ® I / O控制芯片
H / W监控
电压检测
温度检测
风扇速度检测
过热警告
风扇故障警告
风扇转速控制*是否支持风扇转速控制功能取决于您安装的散热

BIOS
1 x 128 Mbit闪存
使用授权的AMI UEFI BIOS
PnP 1.0a,DMI 2.7,WfM 2.0,SM BIOS 2.7,ACPI 5.0

剧毒术士马文

留学中 Comp.Arch|RISCV|HPC|FPGA 最近沉迷明日方舟日服 联系方式请 discord 或者 weibo 私信。目前不在其他平台活动。 邮箱已更新为[email protected]。 看板娘:ほし先生♥

相关文章

9 评论

  1. 这个板子好像有个问题就是nvme的ssd只能工作在pcie3.0 x2上,手上这块就是,论坛也有人和我一样

  2. 布局略有奇葩,但是我还是觉得比映泰那个好…
    华擎的话,感觉缩水太严重了。

  3. 正在用着技嘉的板子 ax370-gaming5,用起来的确可以!但是!要用linux的朋友建议不要碰技嘉! 这块板子,低压电容都用上钽电容了,那三科大的还用台产5K,哎!

    1. @wirelessddcat:打错字,那三颗高耐压电容竟然用的是台产5K(槽点不是台产,而是5k)

      1. @wirelessddcat:Linux用户请用菌龟星,或者预先把CONFIG_PINCTRL_AMD阉割了。

        1. @轮子妈:已经阉割了,用了几块菌龟的板子,不敢再入。

          1. @wirelessddcat:Linux还是华硕和华擎吧
            AM4主板最坑的就是技嘉

          2. @wirelessddcat:按照Phoronix的建议,应该首先考虑菌龟星的板子。

  4. itx 板子 除了 散热器 要 注意大小别碰到 显卡 内存,不然 也许是最便宜 的ir 供电 加 六层pcb 的主板。。。。。
