高通发布Snapdragon 660 与 630:14nm制程,更好的网络、摄影及计算性能

在5 月9 日,Qualcomm 为Snapdragon移动平台端出2 款新产品。

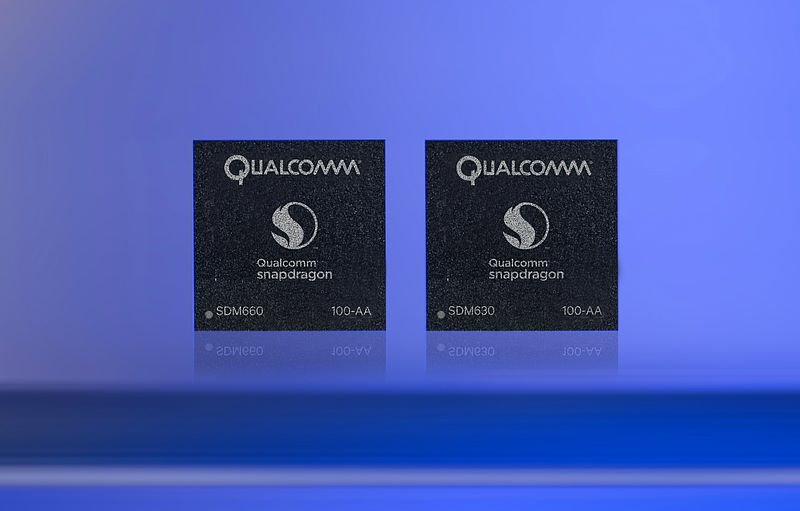

高通Snapdragon 660 与Snapdragon 630 正式发表,其中Snapdragon 660 更是首款导入Kryo 处理器架构的600 系列移动平台。2 款移动平台均采用14nm FinFET 制程,如果从产品定位来看,Snapdragon 660 属于中高阶产品(2560 x 1440 解析度装置),而Snapdragon 630 则锁定主流市场(1920 x 1080 解析度装置)。

Snapdragon 660

Kryo 处理器架构率先在Snapdragon 820 见到,现在正式导入到600 系列家族。

作为第一款导入Kyro 处理器架构的Snapdragon 660,它配置了8 核心Kryo 260 处理器架构;10nm FinFET 制程的Snapdragon 835 为Kryo 280 处理器架构。


【与835一样,660的Kryo 260大核使用定制版Cortex-A73,小核使用定制版A53。

差别在于660的频率更低,且大核共享L2只有835的一半,为1MB

660和835的CPU性能差距不会太大。】

除了2.2GHz 4 核心+ 1.8GHz 4 核心Kryo 260 处理器架构外,最大支援8GB 1866MHz LPDDR4(Dual-Channel)记忆体的Snapdragon 660 还有:



? Qualcomm Adreno 512 GPU
? 14 bit Qualcomm Spectra 160(支援16MP或24MP镜头)
? Qualcomm aptX codec
? Qualcomm Aqstic audio
? USB 3.1
? Bluetooth 5.0
? 2×2 802.11ac Wave 2,最大867Mbps
? Qualcomm Quick Charge 4
? Qualcomm Hexagon 680 DSP(与Qualcomm Snapdragon 820相同)

?支援600Mbps(LTE Cat. 12)下载与150Mbps(LTE Cat. 13)上传的Qualcomm Snapdragon X12 LTE Modem


【按照高通的说法,Adreno 512 GPU比510性能高30%,不过可能只是提频版,比820还是会差不少

Adreno 512支持最新的API,支持最大2560×1600分辨率




而Snapdragon 660的另一个显著改进在于新的Hexagon 680 DSP,从去年的820上下放,支持专为图像处理、VR以及计算机视觉设计的HVX指令。680 DSP可以并行处理2个向量线程,每个包含4条1024bit SIMD管线(普通ARM CPU每核心只有2条128bit SIMD NEON管线),处理HVX内容时可达4096bit/周期,CPU核心只有256bit/周期。680 DSP还有4个标量指令线程,每个包含4条VLIW管线。并行处理2条标量+2条向量线程的能力使得680 DSP能够同时处理多个音频和影像任务。




Hexagon 680 DSP支持高通的Snapdragon Neural Processing Engine SDK、TensorFlow以及Halide frameworks,带来更好的机器学习及计算机视觉能力。

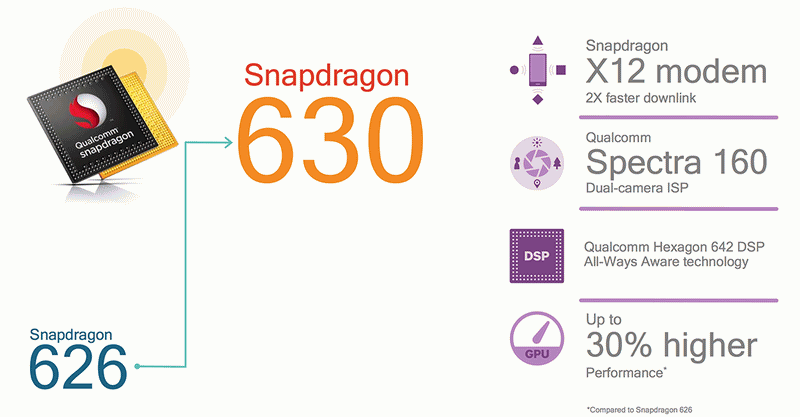

Snapdragon 630

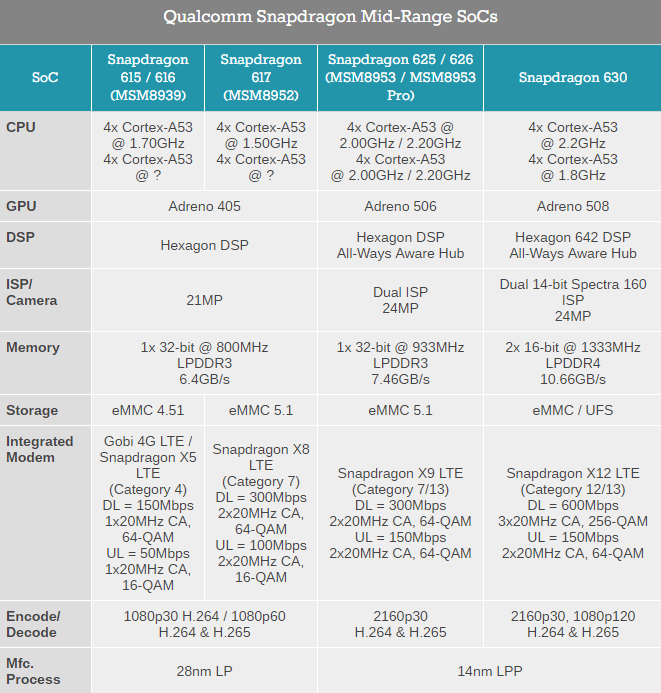

高通Snapdragon 630 则是2.2GHz 4 核心+ 1.8GHz 4 核心ARM Cortex-A53 架构处理器,且最大支援8GB 1333MHz LPDDR4(Dual-Channel)记忆体。


【630的一组2.2GHz A53共享1MB L2,另一组1.8GHz A53共享512KB L2,因此在CPU性能和功耗上和626没多大区别。】





? Qualcomm Adreno 508 GPU
? 14 bit Qualcomm Spectra 160(支援16MP或24MP镜头)
? Qualcomm aptX codec
? Qualcomm Aqstic audio
? USB 3.1
? Bluetooth 5.0
? 1×1 802.11ac Wave 2,最大433Mbps
? Qualcomm Quick Charge 4
? Qualcomm Hexagon 642 DSP

?支援600Mbps(LTE Cat. 12)下载与150Mbps(LTE Cat. 13)上传的Qualcomm Snapdragon X12 LTE Modem


【630的Adreno 508 GPU要比626的Adreno 506快30%。也支持Vulkan等最新API,最大支持1920×1200分辨率。

Hexagon 642 DSP同样支持高通的Snapdragon Neural Processing Engine SDK、TensorFlow以及Halide frameworks,但没有680/682 DSP上的HVX指令集架构。


此外,高通2款14nm FinFET 制程的Snapdragon 移动平台都支持H.264 (AVC)、H.265 (HEVC)、VP9 与VP8 Video Codec。


【这两者的ISP均为Spectra 160 ISP,比835的Spectra 180 ISP要差。但支持很多相同特性,比如混合自动对焦系统、双光电二极管相位检测自动对焦(2PDAF)、更好的视频数码防抖、增强低光照情况下的静态图像处理等。它也支持高通的“光学变焦”双摄配置,同时也支持双摄的合成背景虚化。


660和630都支持高通的QC4快充,和835一样,比前代QC3提升了20%的充电速度和30%的效率。】


就官方所述,高通Snapdragon 660将取代 Snapdragon 653,而Snapdragon 630 则是接替Snapdragon 626 移动平台。


【高通Snapdragon 660很有吸引力,能在更低价位带来接近820的用户体验。Snapdragon 660和630在针脚和软件上完全兼容,都使用三星14nmFinFET制程。Snapdragon 660现在已经向友商出货, 本季度就应该有搭载的设备出现。而630则是5月末出货,下季度有实体装置。】





via:Anandtech,作者Matt Humrick;Benchlife

本站整理编译,转载请注明出处。
