首个AMD Zen工程样品第三方测试，来自可信度高的法国杂志

12.25更新:问了一下已经买到这本杂志的redditor，得到了更多有用的信息，均用黑体标出，更换了清晰度更高的图表。

在评测中用二进制隐藏的信息为：ZenOC@Air=5G，说明风冷可以达到5G，但后来证实这是只开启了一个核心达到的。

测试来自法国杂志Canard PC，法国唯一现存的纸质硬件杂志，可信度毋庸置疑。

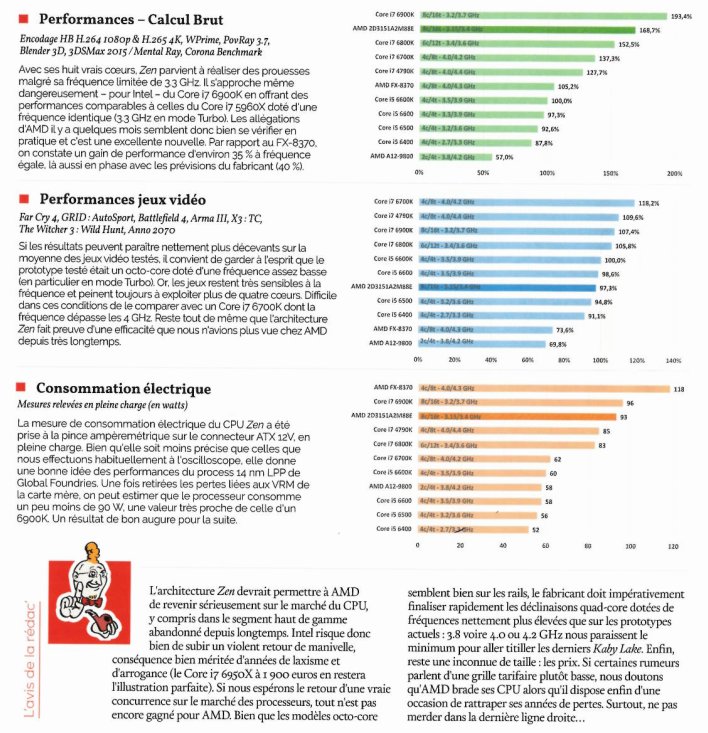

测试截图

CanardPC说工程样品数量很少，并且很难入手。

目前在媒体手中的一共有四种工程样品：

两种4核：

基础频率2.8GHz/4核满载3.05GHz/单核满载3.2GHz；

基础频率2.9GHz/4核满载3.1GHz/单核满载3.3GHz；

两种8核：

基础频率2.8GHz/8核满载3.05GHz/单核满载3.2GHz；

基础频率3.15GHz/8核满载3.3GHz/单核满载3.5GHz；

最低频率550MHz。

他们拿到的是A0步进的8核，虽说是A0步进，但很接近正式版（频率稍低，个别bug，且AMD的步进策略与I ntel不同）。

CanardPC指出：按照目前来看，距离发布还有一段时间，甚至在三月份之前大量出货都是不太可能的。

他们还声称这篇评测（至少是一部分）早在十一月份就写好了，所以有些信息可能已经过时

还有部分是对Zen架构的深度解析，这部分我早就翻译过了所以就不搞了…..

本次测试的主角是AMD 2D3151A2M88E（很明显AMD更换了OPN命名方式），一颗8C/16T的Ryzen。

基础频率3.15GHz/8核满载3.3GHz/单核满载3.5GHz，是一颗比较老的ES。

这颗U应该是在New Horizon活动之前送出测试的，而且是在NDA协议之下。

测试配置：

Zen ES CPU（A0步进）

Promontory南桥主板

16GB DDR4 2400

Fury X

3TB HDD（主板检测不到GTX1080 和CrucialSSD）

有更多信息会进一步更新，这篇测试的完整版有6页之多，但这部分被放到网上之后杂志的人并不高兴。

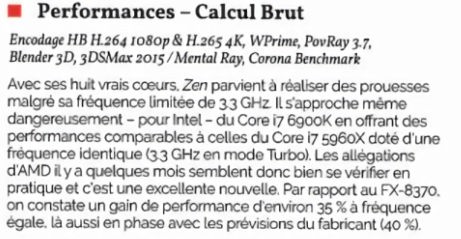

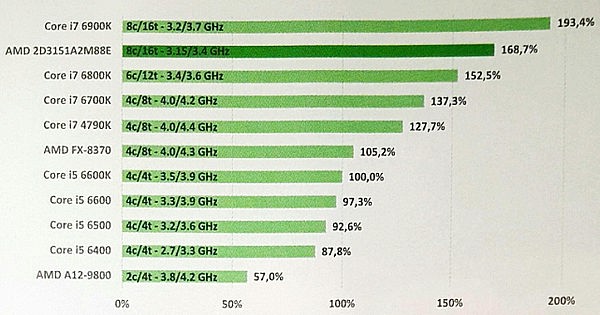

原生计算性能测试

采用了Encodage HB H.264 & H.265、WPrime、PovRay 3.7、Blender 3D、3DSMax 2015 / Mental Ray、Corona Benchmark进行测试

这些测试都是对多核优化很好的。

尽管主频只有3.3GHz，Zen ES依然展现出了强大的性能。跟6900K差距不大，性能和同为8核3.3GHz的5960X差不多

相对上代FX8370提升达到了60%。

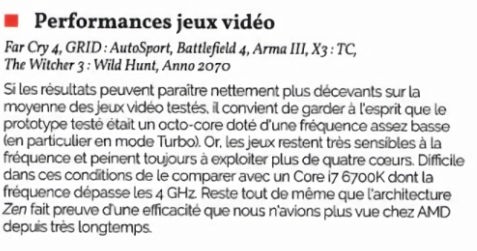

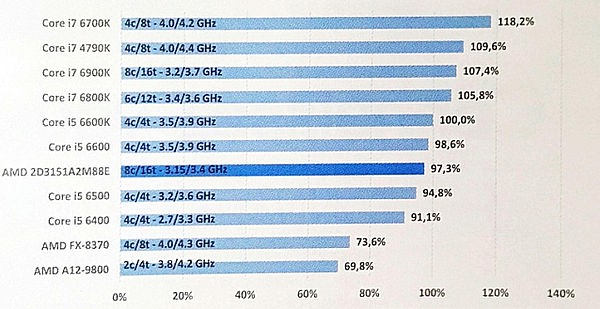

游戏性能测试

采用的游戏：Far Cry 4, GRID: AutoSport, Battlefield 4, Arma III, X3:TC, The Witcher 3 : Wild hunt, Anno 2070

大多数游戏对多核（四核心以上）性能的优化都不是很好，所以对主频非常敏感，主频较低的Zen ES在这里比较吃亏。

很明显6700K的高主频占据了优势。

Zen架构的效率达到了AMD史前最高，比FX8370高出了32%。

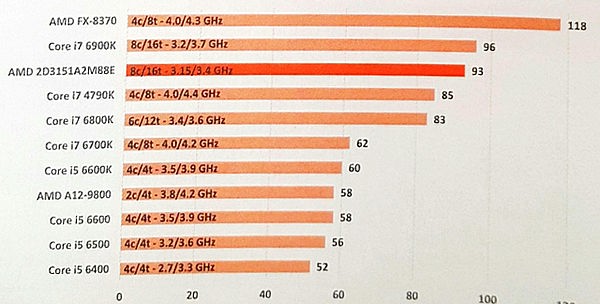

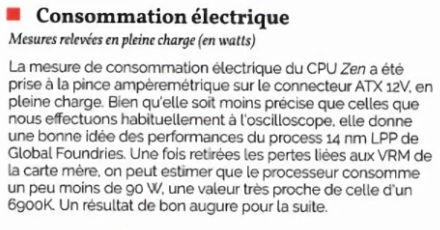

满载功耗测试

使用电流计测量ATX 12V输出来计算功耗。

刨去主板VRM的损耗，Zen ES的功耗应当低于90W，结果很不错。

这大概就是GF 14nm的性能水平了。

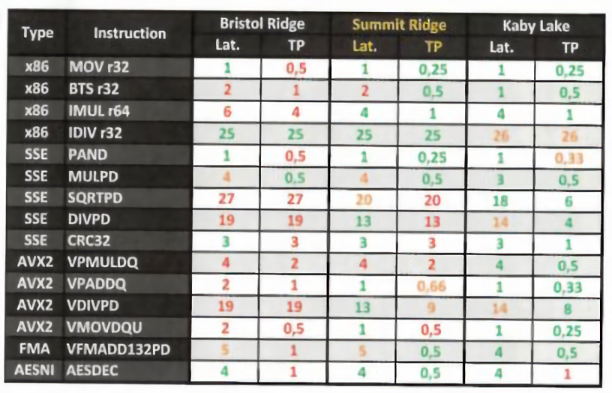

同时CanardPC还做了Zen（Summit Ridge）/Bristol Ridge/Kaby Lake的指令延迟（Lat.）/输出（TP）对比

IPC提升的确有差不多40%。

Zen的AVX不如Kaby Lake，但AES加密拥有很大优势。

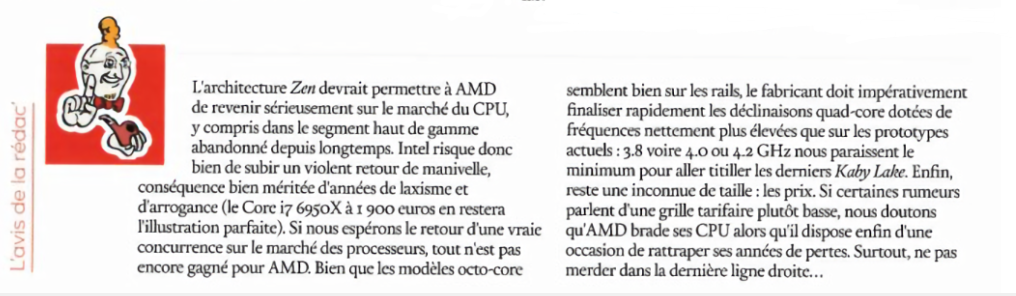

编辑意见：

Zen架构真的使得AMD重回CPU市场，尤其是这几年一直没什么作为的高性能市场。

风水轮流转，Intel这些年的怠惰和高傲（1900欧的6950X，这溢价还不明显？ ）终于到了一报还一报的时候。

当前比较紧迫的问题是，AMD必须打造一款高频四核（KBL已经达到了3.8-4.2GHz）。

同时价格也是最大的未知数。

不清楚AMD是否会真的给出很低的价格，但这是他们弥补这么多年的损失的最后一次机会。

最后再说一句，AMD，这次可别在终点冲刺的时候搞砸了啊。。。
