映泰Biostar AM4平台 X370 B350系列主板曝光

【随着发布日期的临近,AM4平台的主板阵容越来越丰富。】

官方展示的有

Biostar X370 GTN
Biostar X370 GT7
Biostar X370 GT5
Biostar X370 GT3
Biostar B350 GTN
Biostar B350 GT5
Biostar B350 GT3

目测GTN系列是ITX 因为没实物图  还只有2个DIMM槽 1条PCIEx16



X370系列

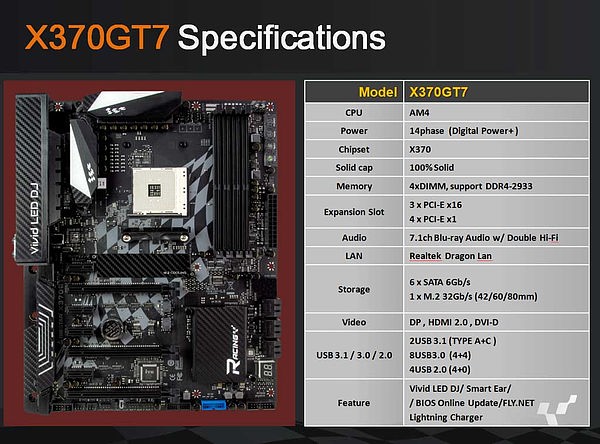

X370GT7


供电:14相(Digital Power+)

芯片组:X370芯片组

全固态电容

内存:4 x DIMM,瓷兹DDR4-2933

拓展槽:3 x PCI-E x16

4 x PCI-E x1

音频:7.1声道蓝光音频/HIFI

网络:Realtek Dragon网卡

存储:6 x SATA6Gb

1 x M.2 32Gb/s(42/60/80mm)

视频:DP/HDMI2.0/DVI-D

USB:2 x USB3.1(TYPE A+C)

8 x USB3.0(4+4)

4 x USB2.0(4+0)

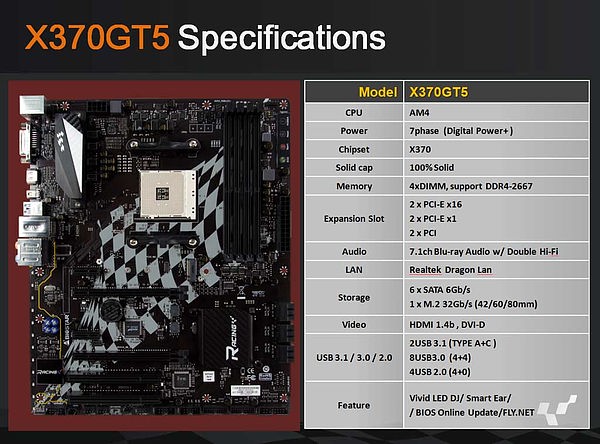

X370GT5


供电:7相(Digital Power+)

芯片组:X370芯片组

全固态电容

内存:4 x DIMM,瓷兹DDR4-2667

拓展槽:2 x PCI-E x16

2 x PCI-E x1

2 x PCI

音频:7.1声道蓝光音频/HIFI

网络:Realtek Dragon网卡

存储:6 x SATA6Gb

1 x M.2 32Gb/s(42/60/80mm)

视频:HDMI1.4b/DVI-D

USB:2 x USB3.1(TYPE A+C)

8 x USB3.0(4+4)

4 x USB2.0(4+0)

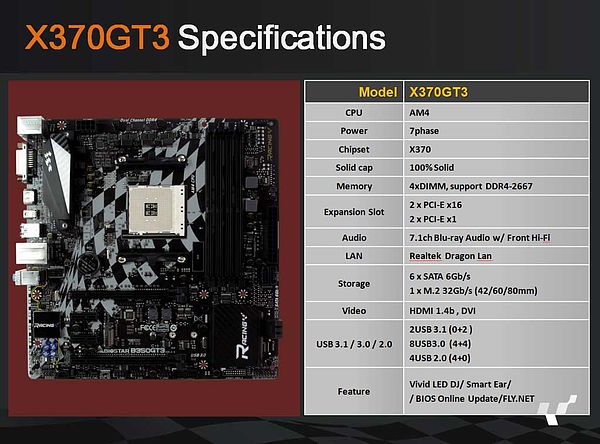

X370GT3


供电:7相

芯片组:X370芯片组

全固态电容

内存:4 x DIMM,瓷兹DDR4-2667

拓展槽:2 x PCI-E x16

2 x PCI-E x1

音频:7.1声道蓝光音频/HIFI

网络:Realtek Dragon网卡

存储:6 x SATA6Gb

1 x M.2 32Gb/s(42/60/80mm)

视频:HDMI1.4b/DVI

USB:2 x USB3.1(0+2)

8 x USB3.0(4+4)

4 x USB2.0(4+0)



X370GTN


供电:7相

芯片组:X370芯片组

全固态电容

内存:2 x DIMM,瓷兹DDR4-2667

拓展槽:1 x PCI-E x16

音频:7.1声道蓝光音频/HIFI

网络:Realtek Dragon网卡

存储:4 x SATA6Gb

1 x M.2 32Gb/s(42/60/80mm)

视频:HDMI1.4b/DVI

USB:2 x USB3.1(TYPE A+C)

6 x USB3.0(2+4)

2 x USB2.0(2+0)


B350系列

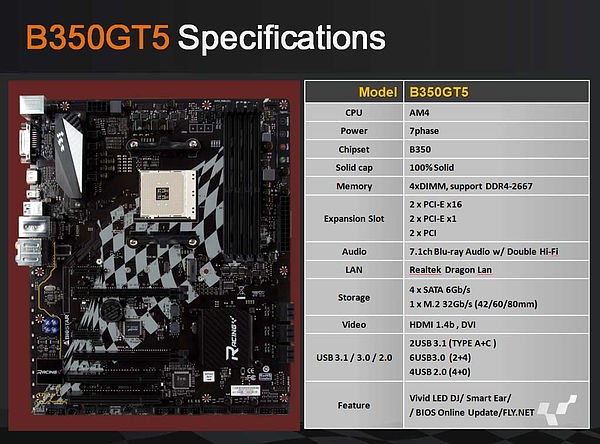

B350GT5


供电:7相

芯片组:B350芯片组

全固态电容

内存:4 x DIMM,瓷兹DDR4-2667

拓展槽:2 x PCI-E x16

2 x PCI-E x1

2 x PCI

音频:7.1声道蓝光音频/HIFI

网络:Realtek Dragon网卡

存储:4 x SATA6Gb

1 x M.2 32Gb/s(42/60/80mm)

视频:HDMI1.4b/DVI

USB:2 x USB3.1(TYPE A+C)

6 x USB3.0(2+4)

4 x USB2.0(4+0)




B350GT3


供电:7相

芯片组:B350芯片组【图中有误】

全固态电容

内存:4 x DIMM,瓷兹DDR4-2667

拓展槽:2 x PCI-E x16

2 x PCI-E x1

音频:7.1声道蓝光音频/HIFI

网络:Realtek Dragon网卡

存储:4 x SATA6Gb

1 x M.2 32Gb/s(42/60/80mm)

视频:HDMI1.4b/DVI

USB:2 x USB3.1(0+2)

6 x USB3.0(2+4)

4 x USB2.0(4+0)



B350GTN


供电:7相

芯片组:B350芯片组

全固态电容

内存:2 x DIMM,瓷兹DDR4-2667

拓展槽:1 x PCI-E x16

音频:7.1声道蓝光音频/HIFI

网络:Realtek Dragon网卡

存储:4 x SATA6Gb

1 x M.2 16Gb/s(42/60/80mm)

视频:HDMI1.4b/DVI

USB:2 x USB3.1(TYPE A+C)

6 x USB3.0(2+4)

2 x USB2.0(2+0)

实物图

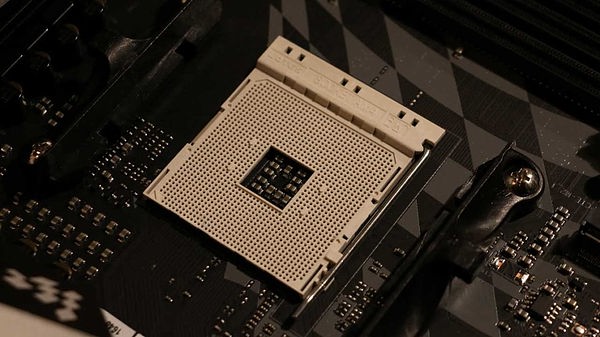

AM4插槽

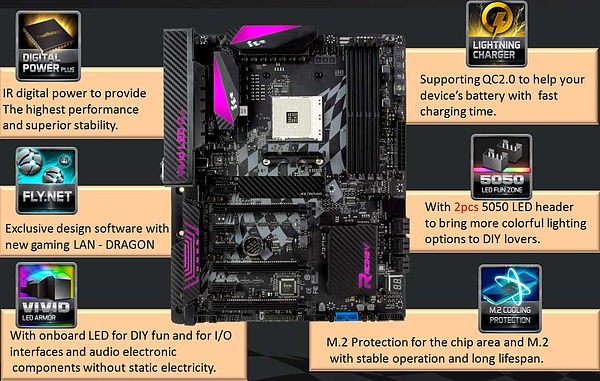

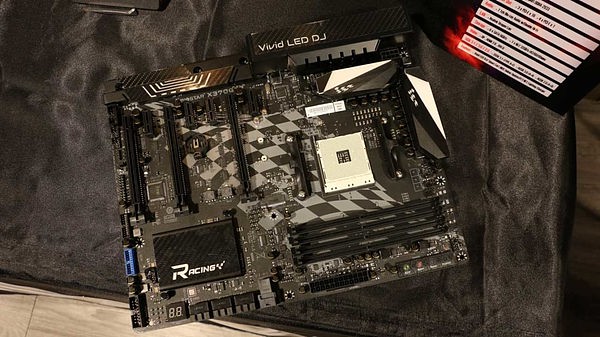

X370GT7

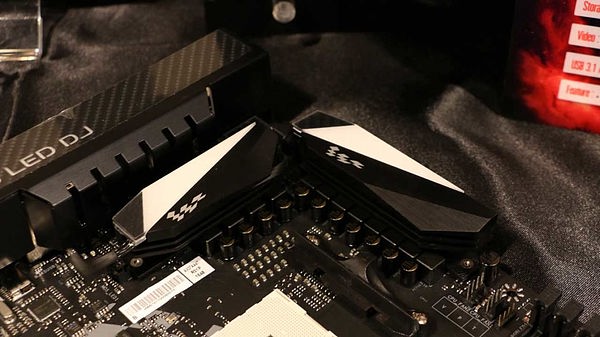

14相供电,12+2

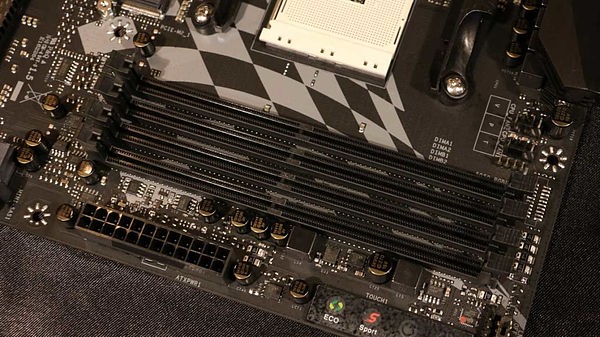

DIMM

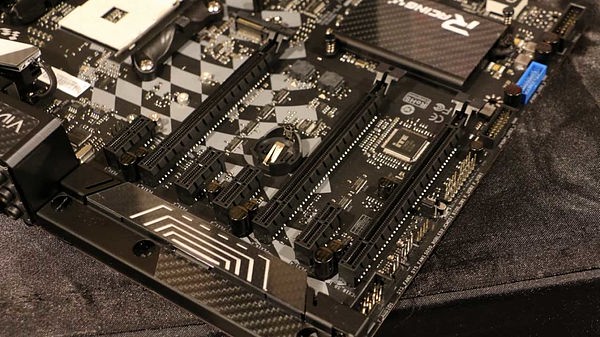

PCIE

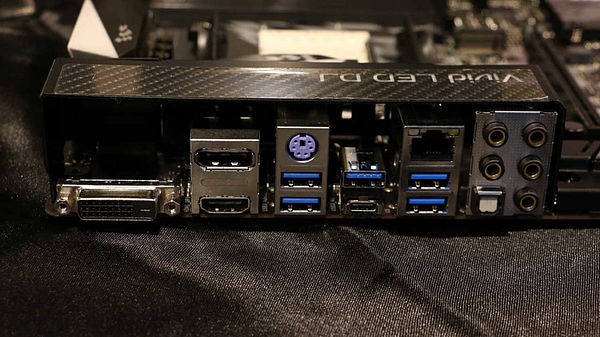

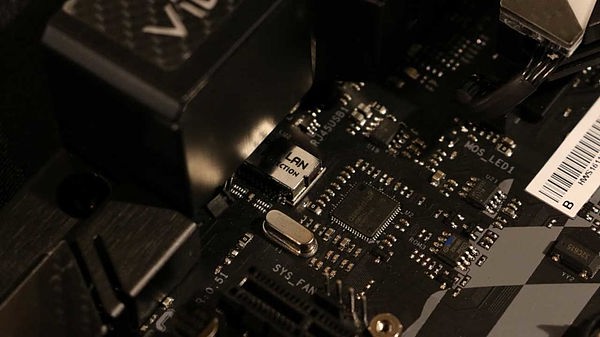

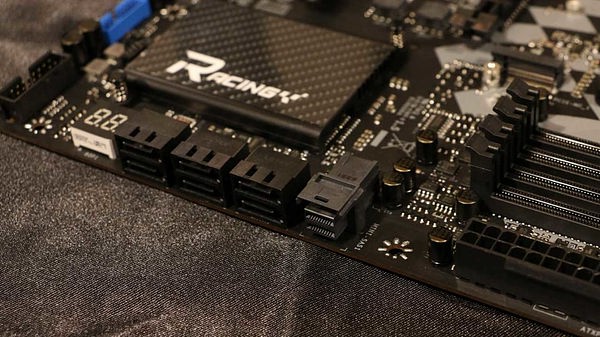

I/O,应该是南桥(芯片组)出来的


应该是北桥(CPU)的I/O

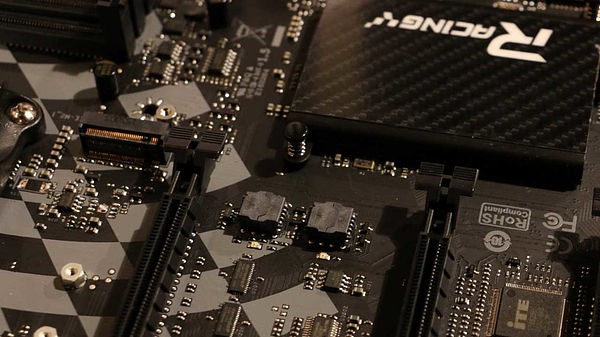

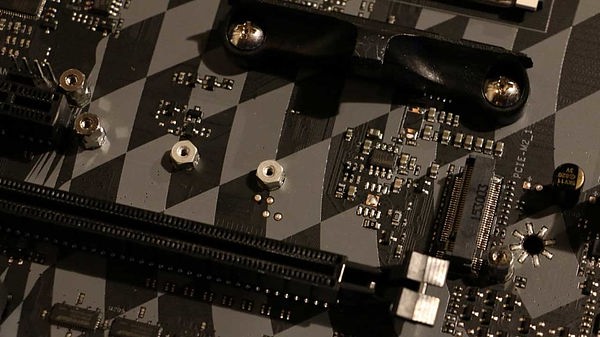

可以看到NVME 一般厂商都会配置x4
