关于Reddit转载的X399 & X390图解

来源是贴吧的回复:http://tieba.baidu.com/p/5008728272,并不是国外曝光。

现在VCZ也转载了,怕是明天就有人出口转内销了,所以提前说一下(现在已经开始被说成是”国外网友曝光”了,对我说的就是蛆家某能网等)

发了俩图

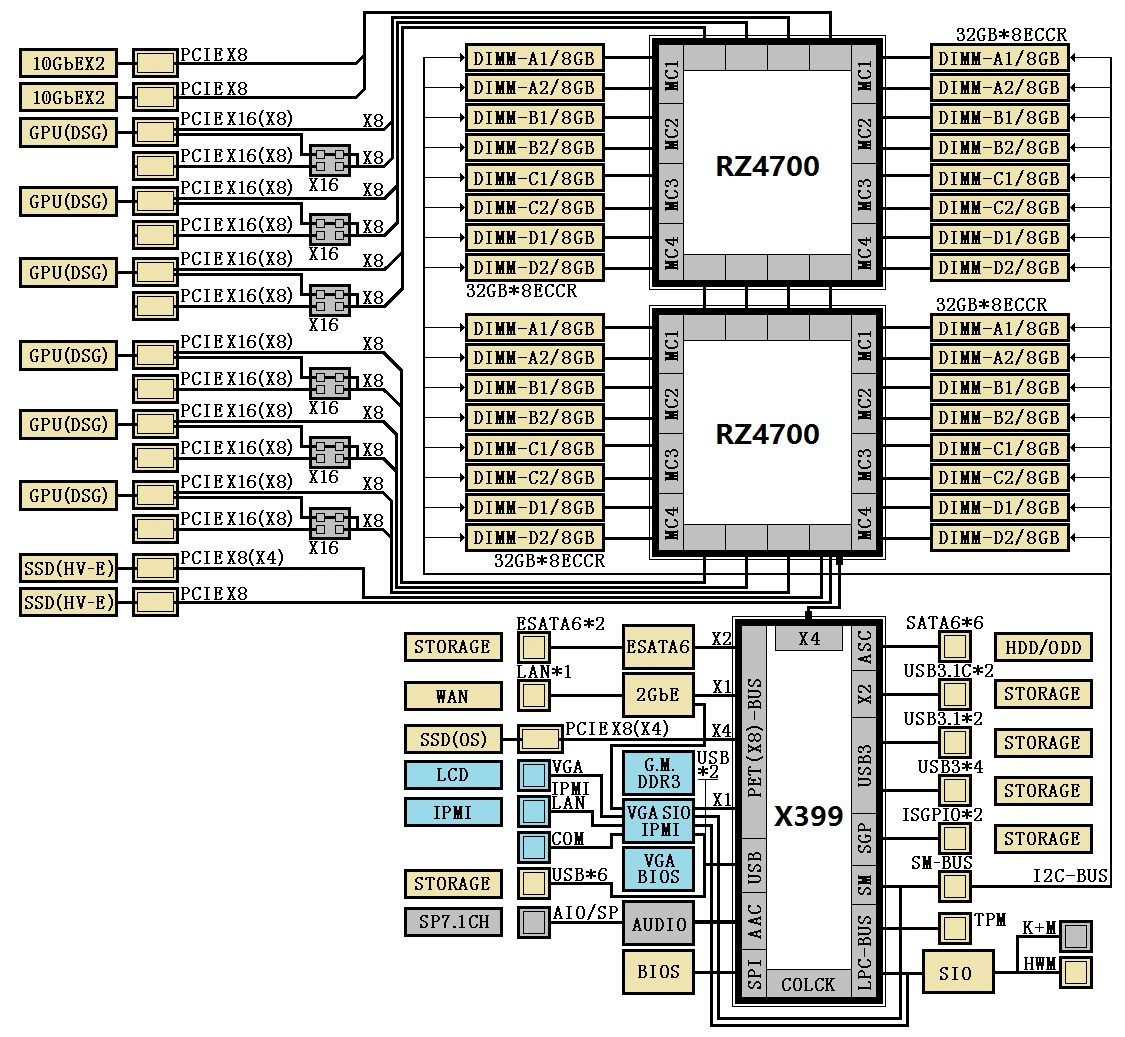

一张是“X399”

点击查看原图

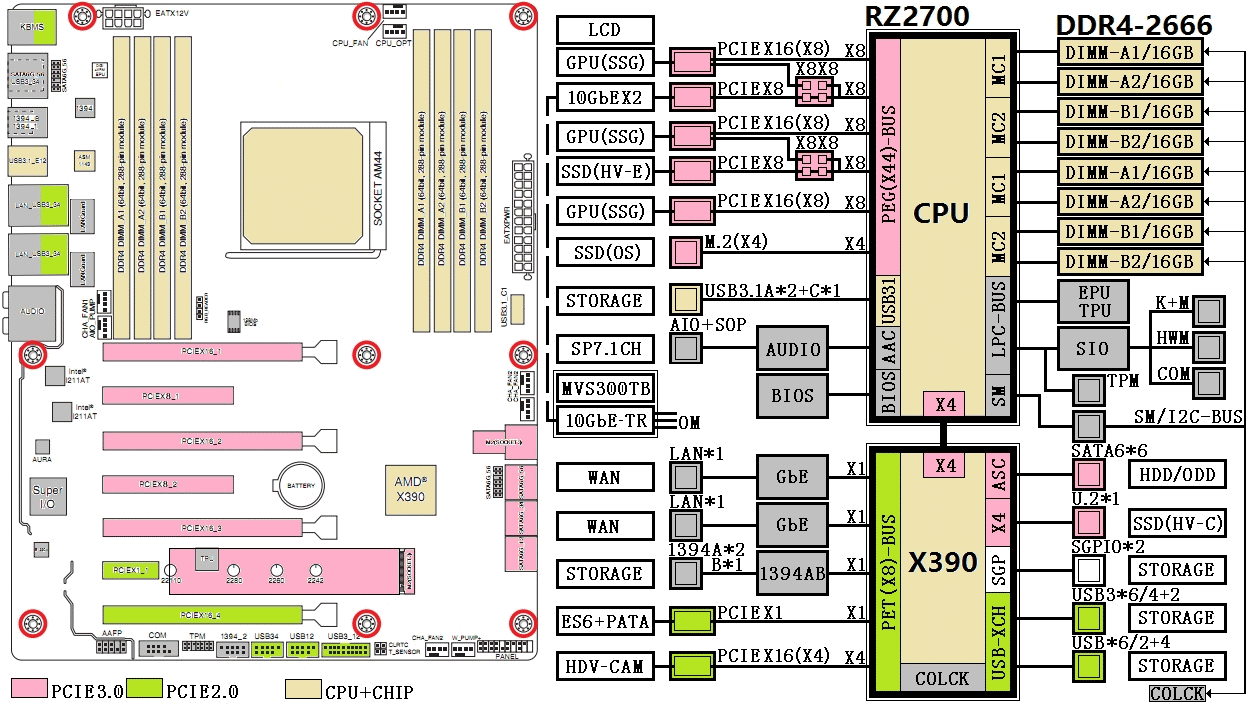

一张是“X390”

点击查看原图

点击查看原图

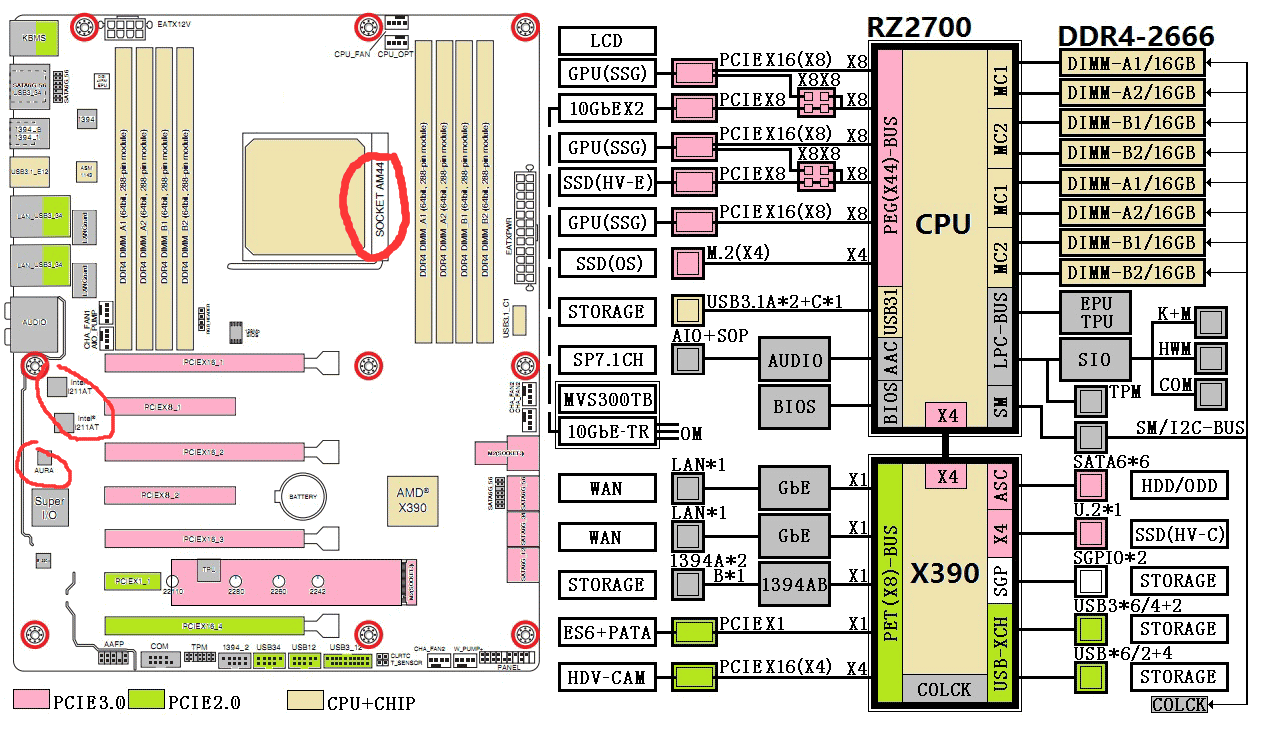

由于板子上出现了“AURA”芯片,很明显这是华硕的板子

但用了俩I211AT,一般主板商不会这么智障

插槽也写的是Socket AM44,但X399实际用的是Socket SP3r2,而且LGA插槽应该是长方形,这个AM44看起来只是AM4的放大版。

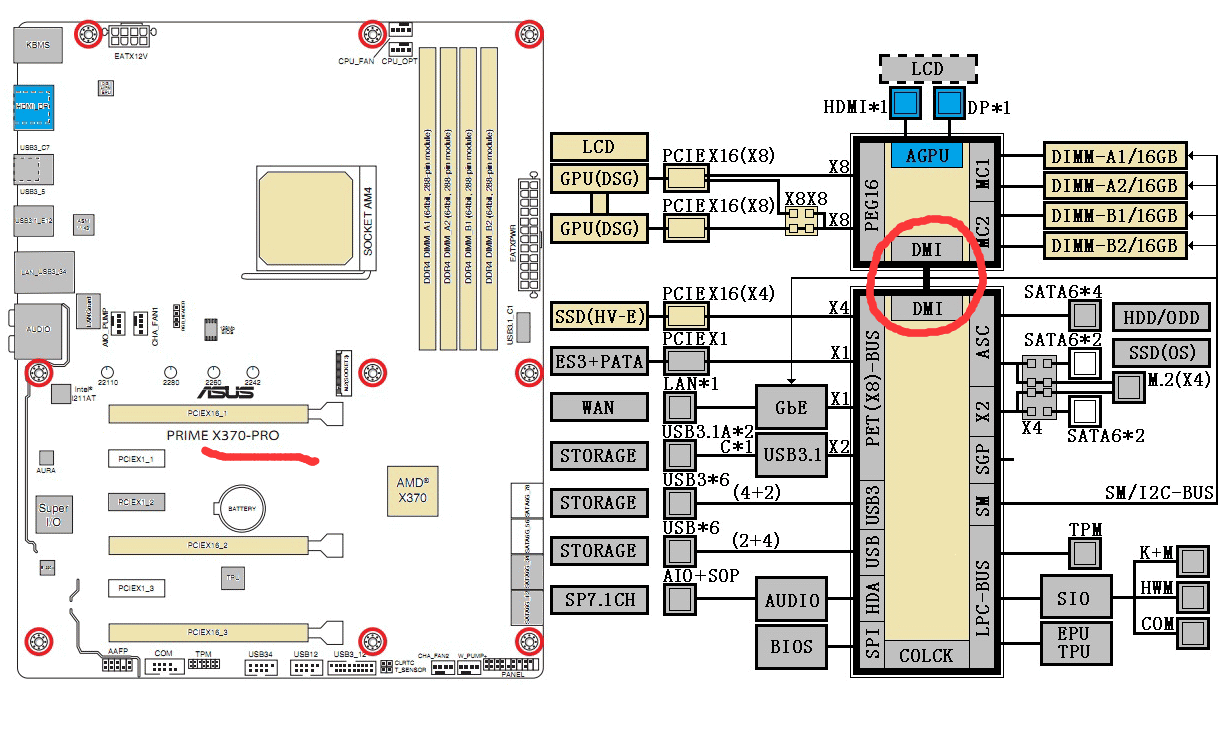

另外之前还放了X370 PRIME的图

第一次放了个错误的被当场指出

右边的很明显是Intel的Z170/270,AMD哪来的DMI总线…


点击查看原图

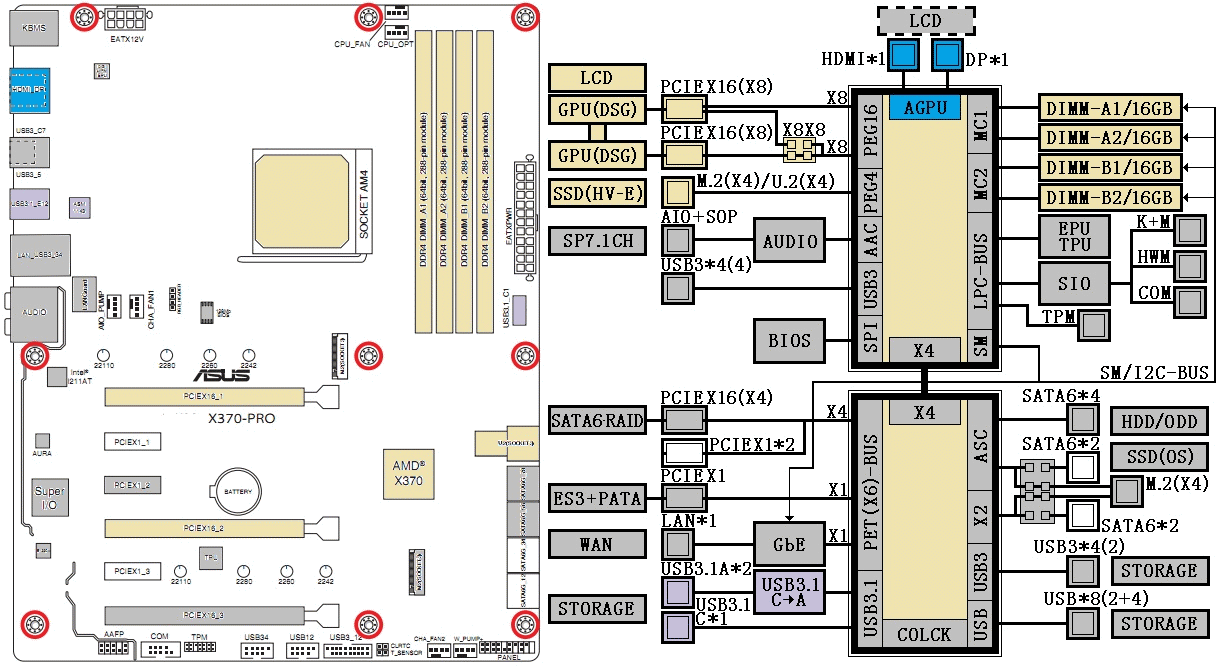

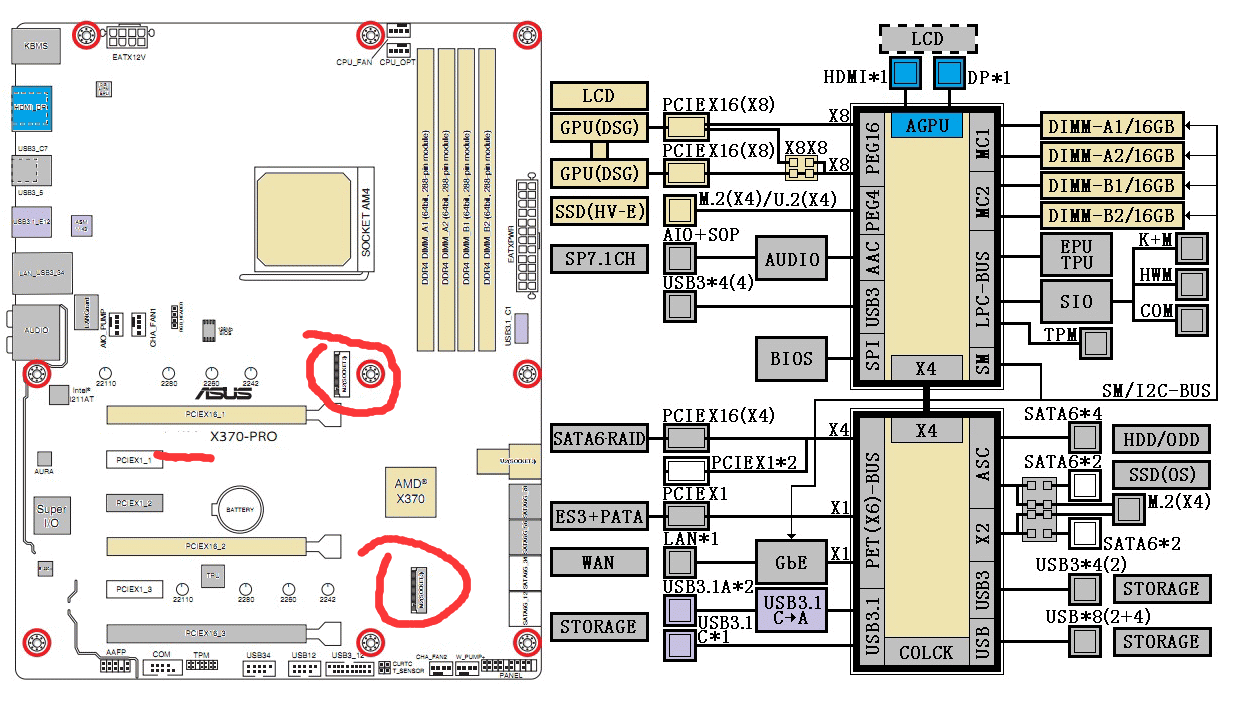

后来改成了下面这张

点击查看原图

很明显只是在PRIME 370 PRO的基础上改了改,有问题

首先M.2,PRIME X370只有一个M.2,其他主板也没这样的布局

点击查看原图

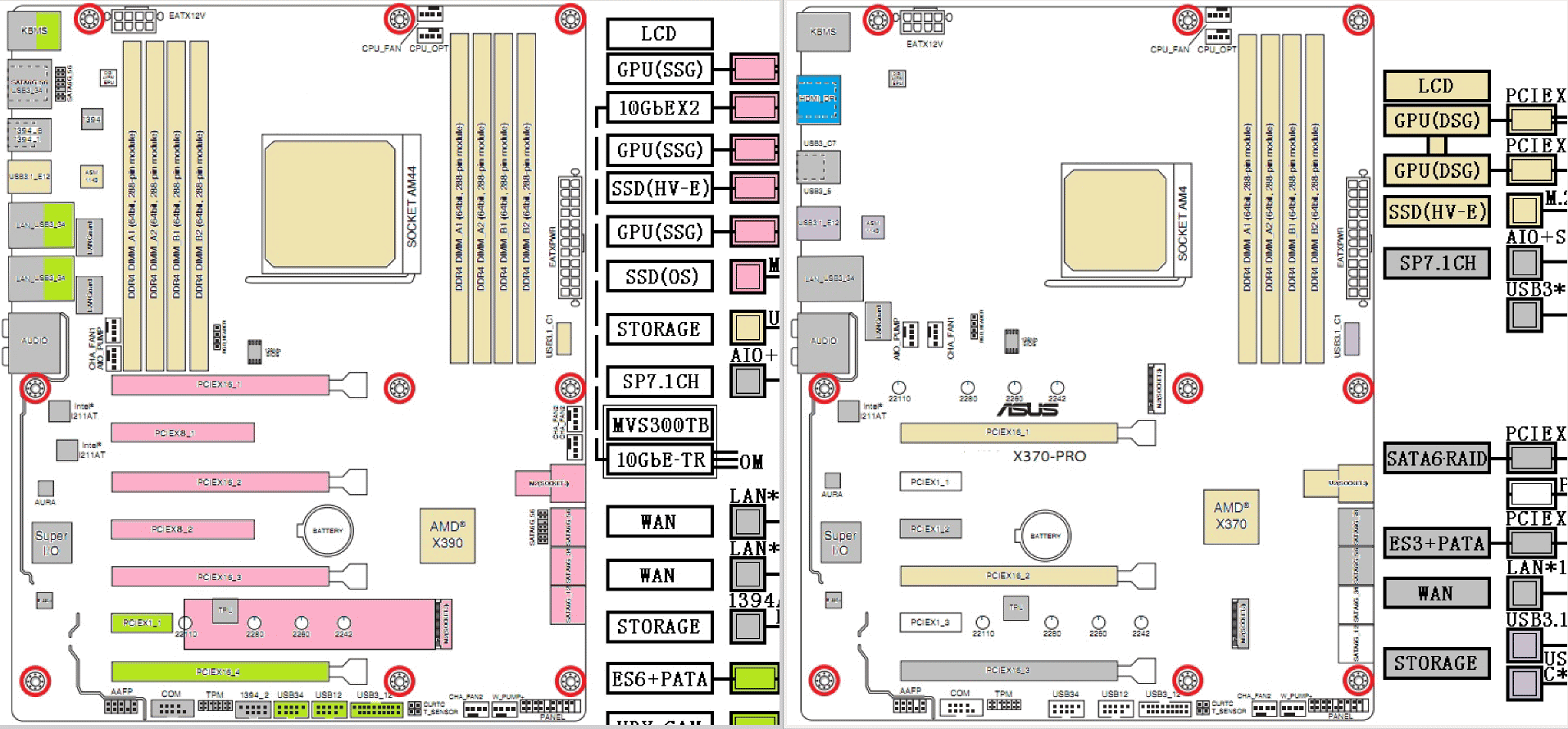

把上面的X399和X370对比一下

有没有似曾相识的感觉?

点击查看原图

图片真伪不做评价,之前CanardPC称X399搭配SP3r2的16核Ryzen,而这里的X399变成了双路32核Naples。

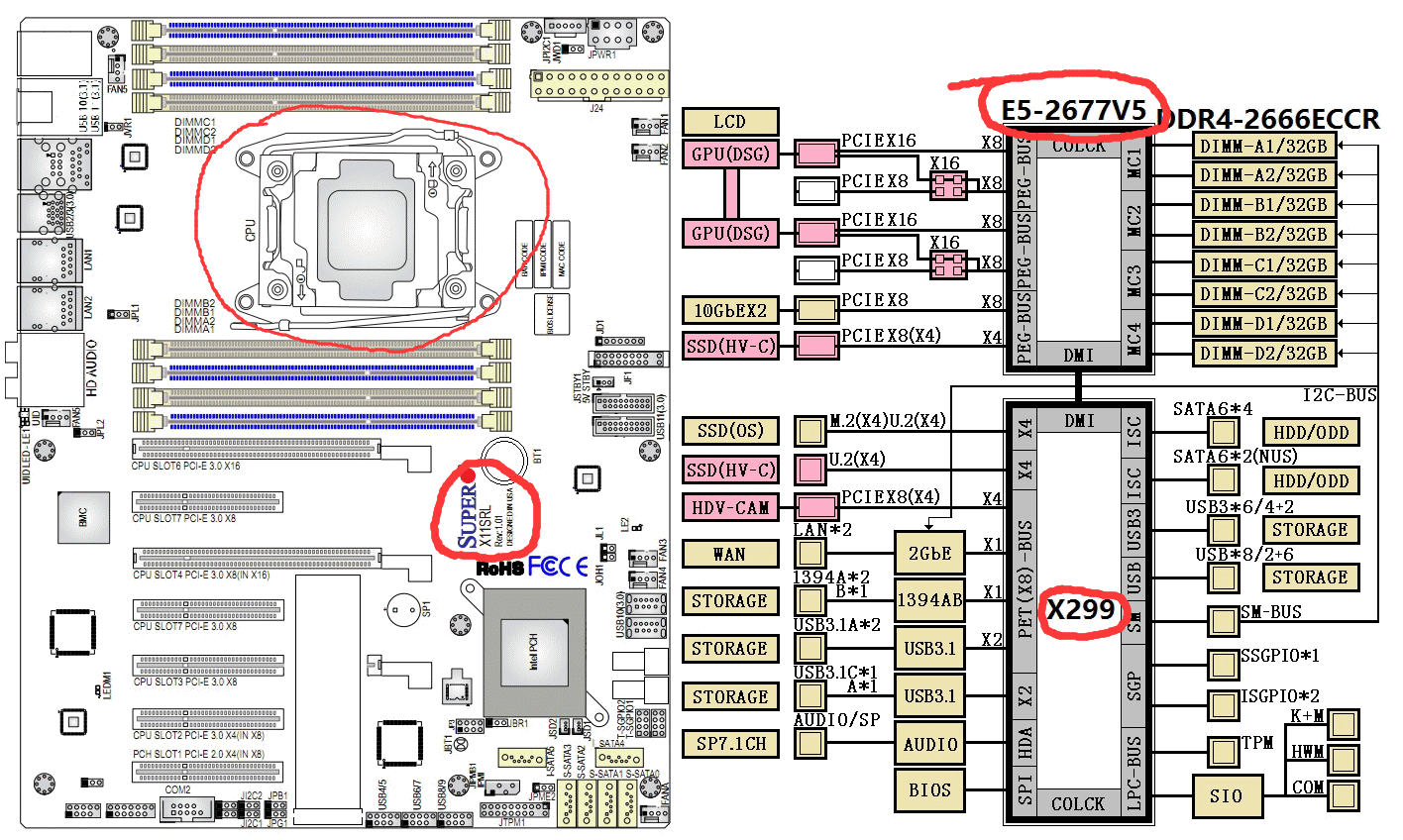

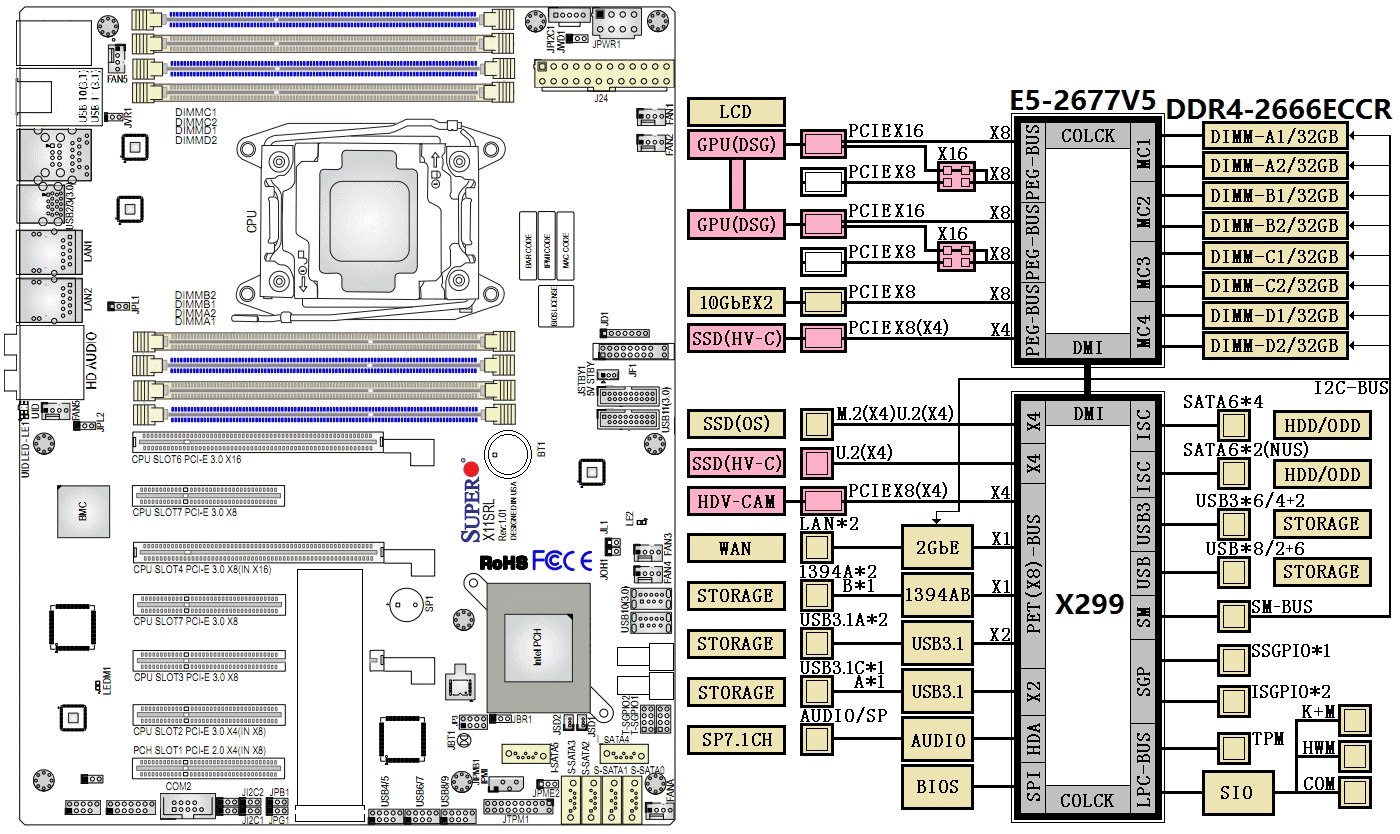

此人又发出了“X299”的图片

但这次就很明显了。


点击查看原图

板子为“X11SRL”,目前能查到的只有X11SRL-F,但使用的是C232芯片组,LGA1151+E3 V5系列,并不符合


同时有不少错误:插槽为LGA2011-3的样式

X299应为LGA2066,搭配SKL-X/KBL-X


点击查看原图

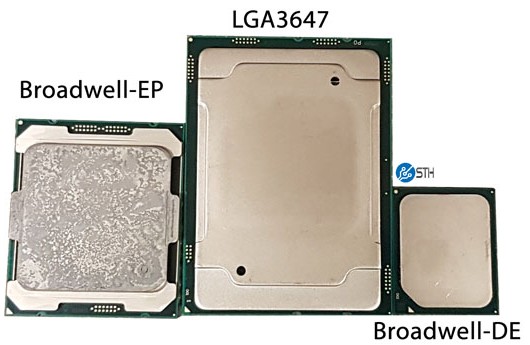

更不可能是E5 V5系列,E5 V5是LGA3647,样式完全不同。

而且E5 V5为6通道内存,而不是4通道。

点击查看原图

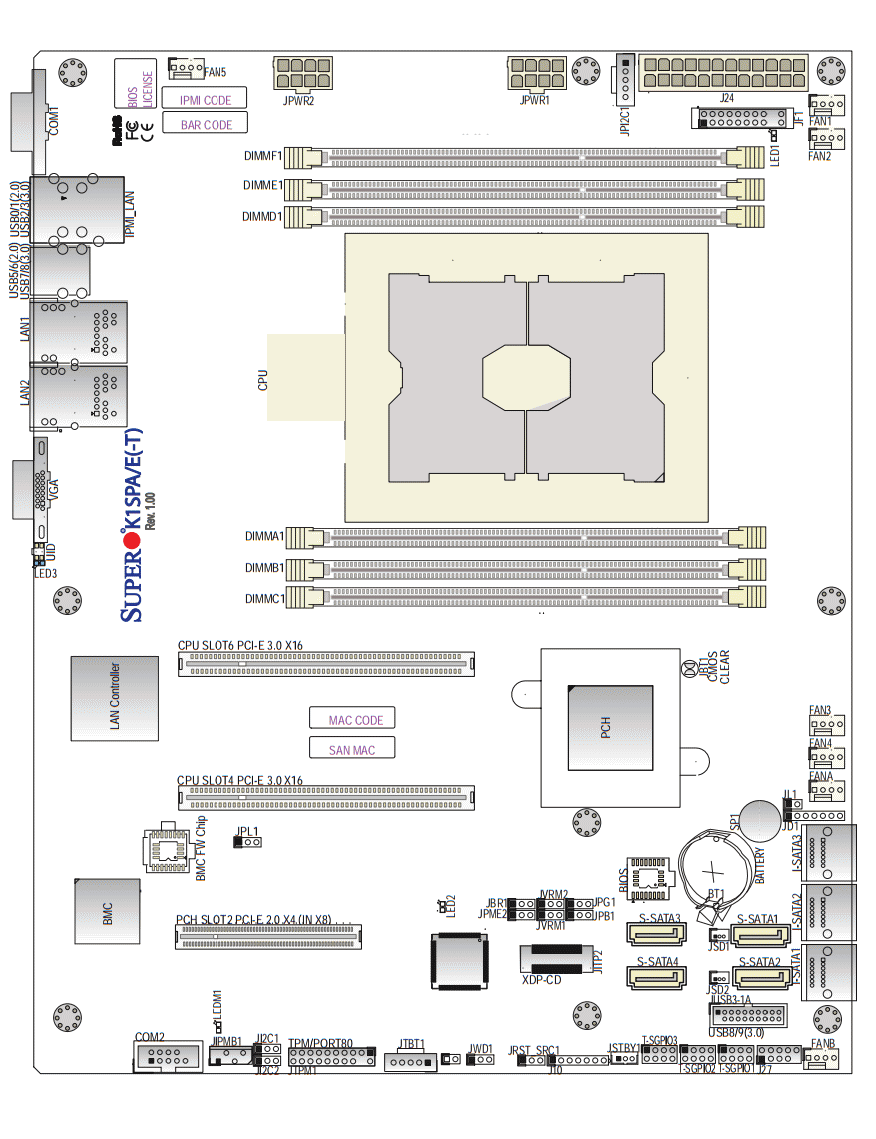

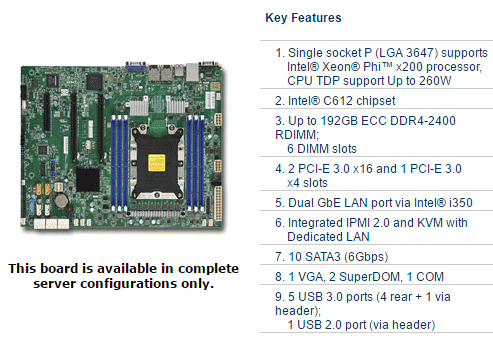

下面的才是真正的LGA3647,主板为K1SPE,C612芯片组,图源来自官方手册。



点击查看原图

那么上图如何做出来的呢?

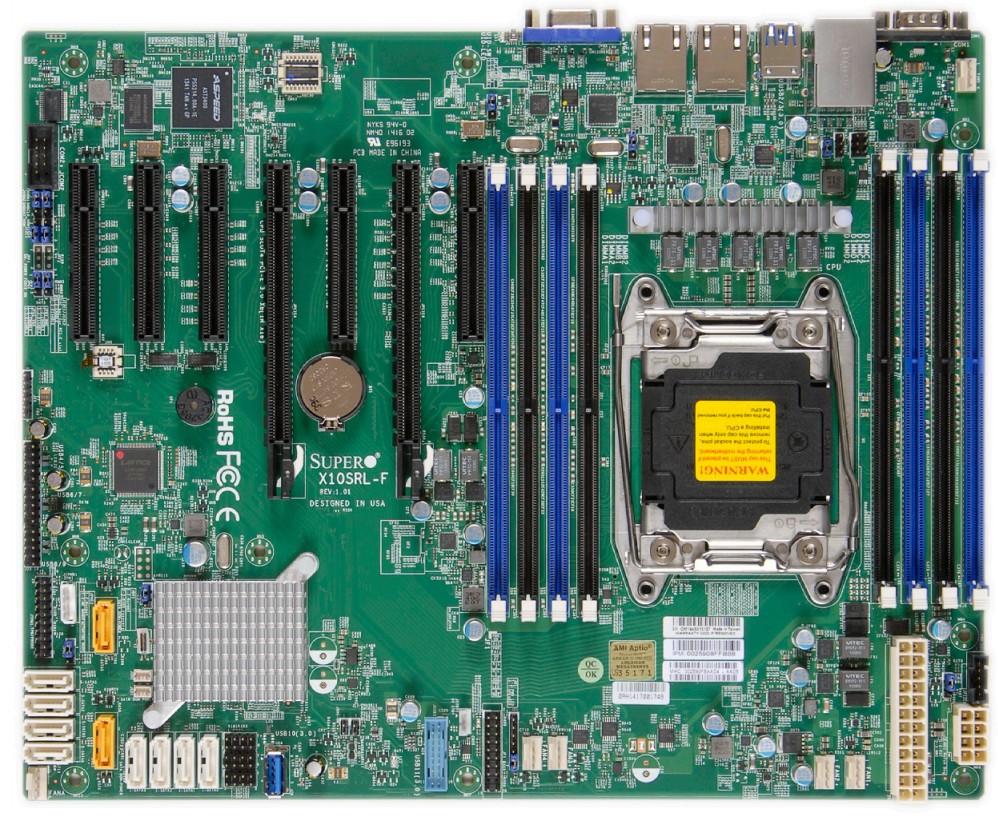

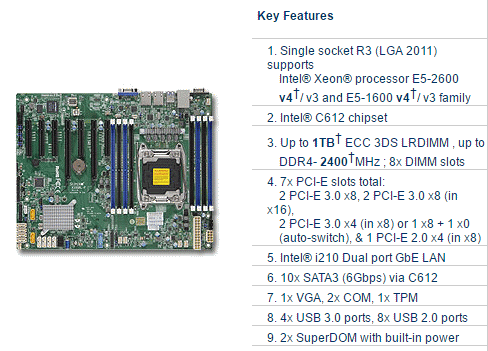

最接近的答案是:上代X10SRL-F。

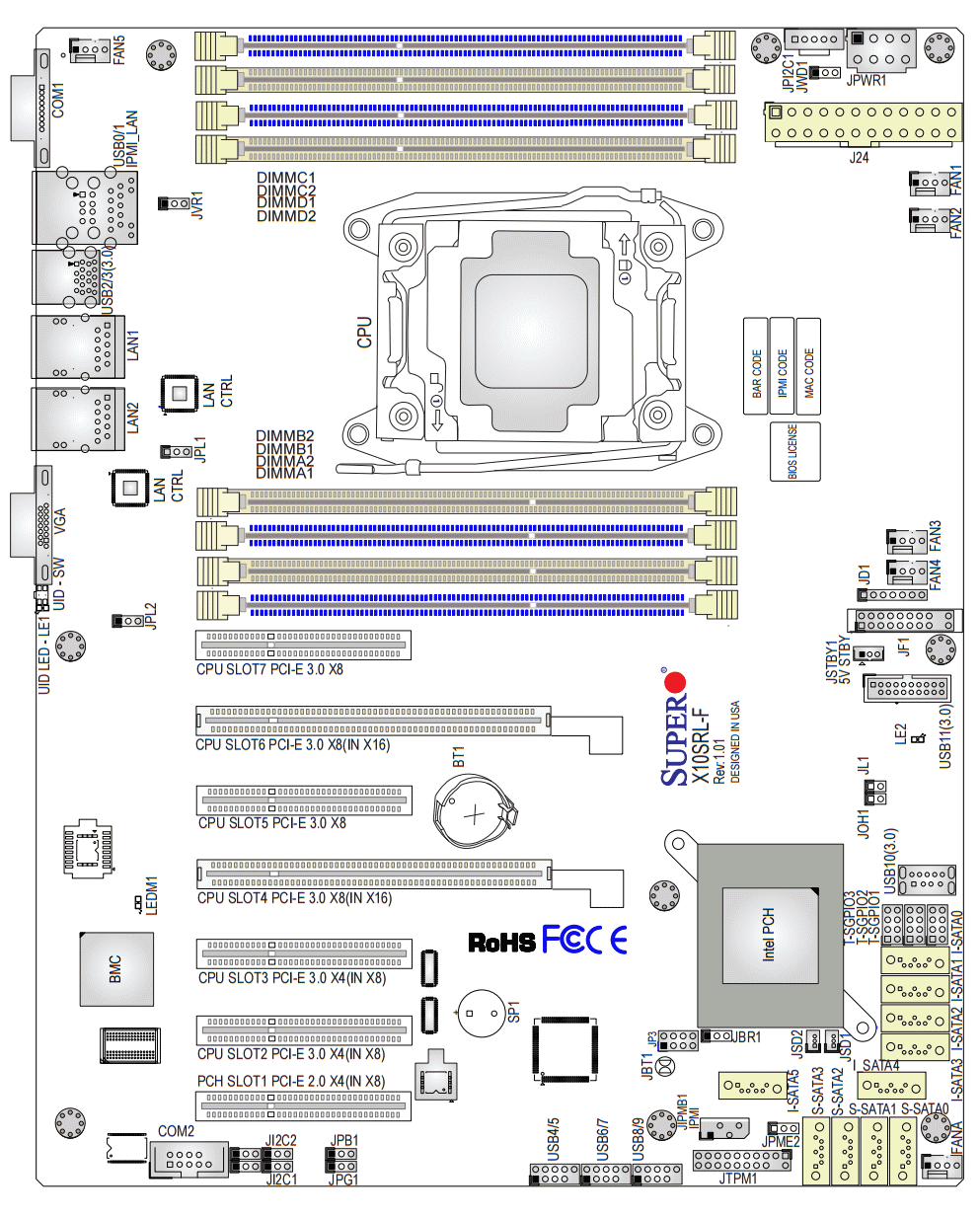

上代X10SRL-F为C612芯片组,LGA2011-3插槽。


点击查看原图

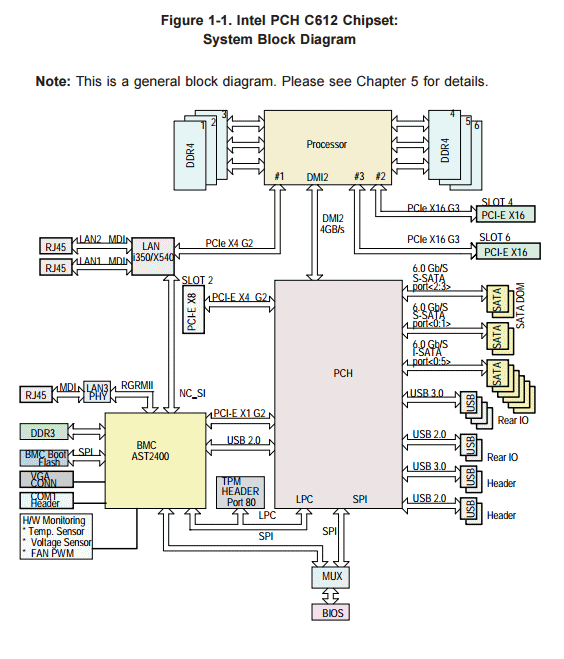

C612芯片组

点击查看原图

点击查看原图

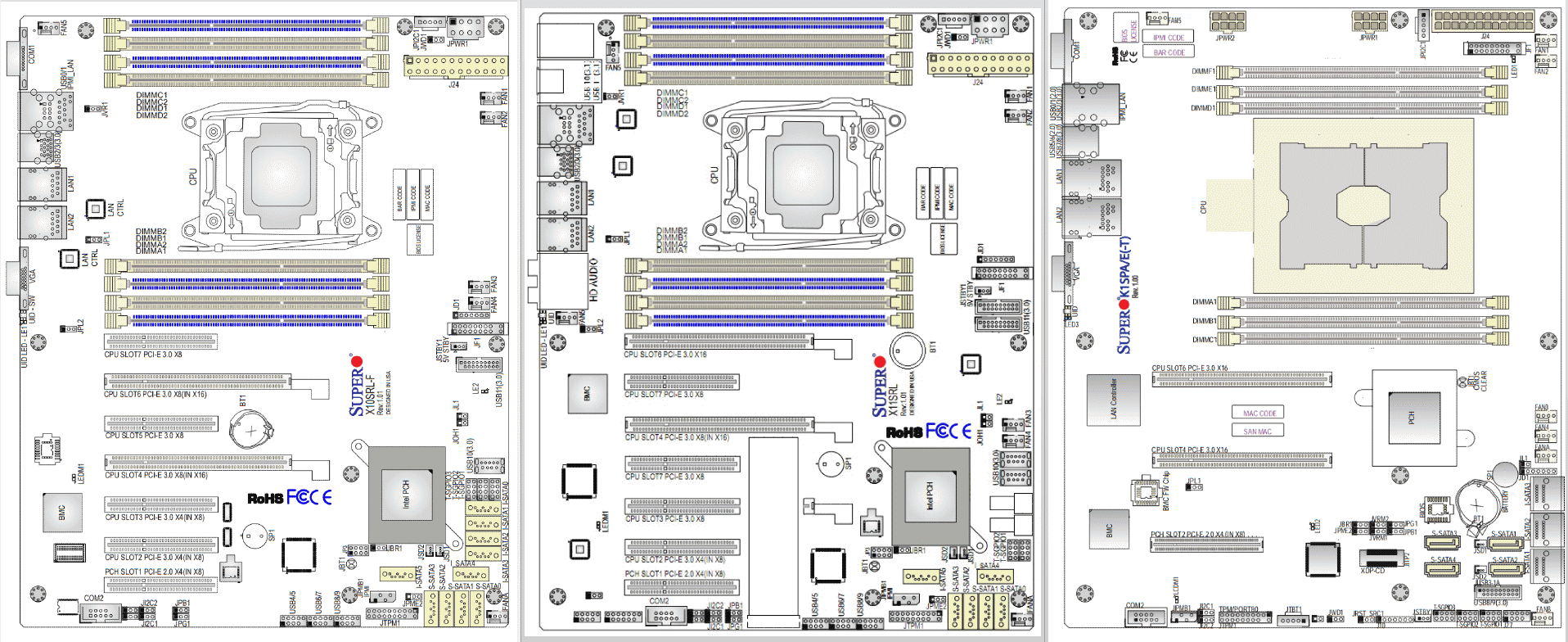

把三款对比一下就很清楚

点击查看原图

左:上代X10SRL-F,LGA2011-3

中:所谓“X11SRL”

右:K1SPE,LGA3647




转载请注明出处及作者。
