为何Intel 8代Coffee Lake与7代Kaby Lake互不兼容?

本文地址:http://www.moepc.net/?post=3191

之前Intel没有说明为何Coffee Lake CPU不兼容前代LGA 1151的Z270/H270/B250主板。Intel只用“提升供电”一句话带过。


从主板商获得了更多细节。实际上这些信息由于Intel的规定不能公开,但某个youtuber(de开头的)公开了相关信息。

Coffee Lake CPU为何不兼容200系主板

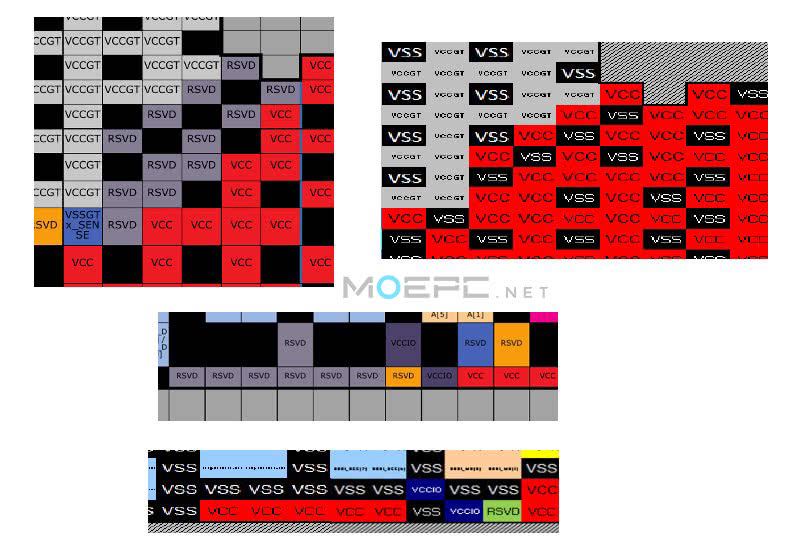

Z370主板的LGA1151 V2插槽上,Intel把某些原来是集显供电的针脚划给了CPU核心部分。原来没有用到的针脚也已经被主板商用来提供电压。这在Z270主板上是固定功能。


点击查看原图

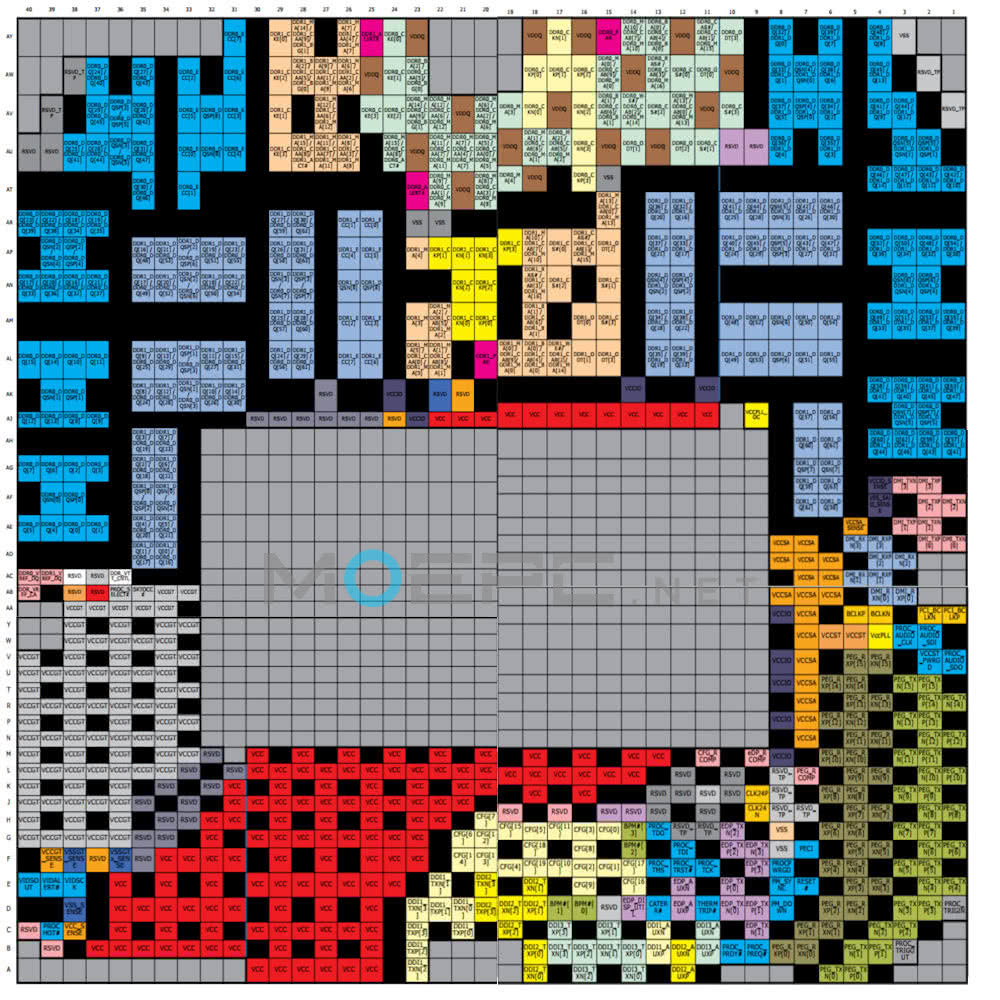

Coffee Lake-S需要的300系主板采用LGA1151 V2插槽

点击查看原图

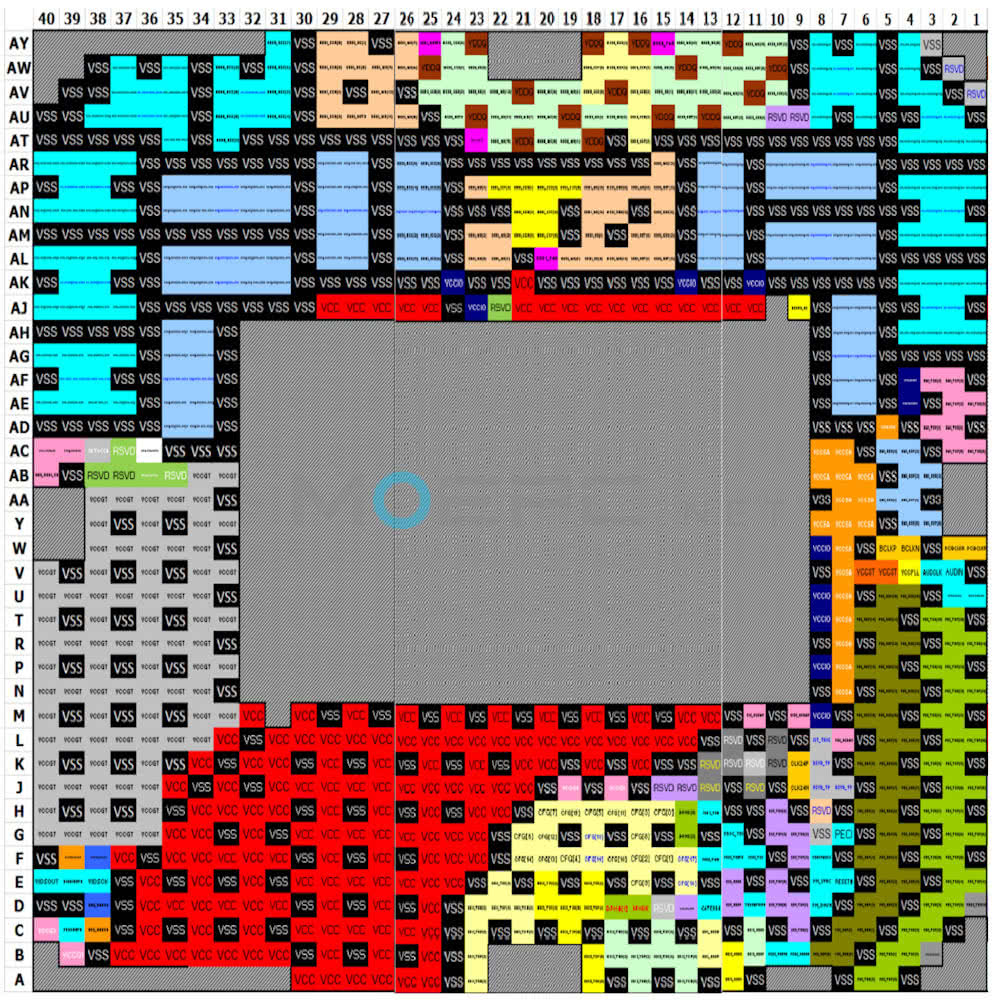

200系主板的LGA1151插槽

本文地址:http://www.moepc.net/?post=3191

结果就是:Coffee Lake-S CPU可能会在高端Z270主板上烧掉,因为某些针脚的(供电)压力太大。


300系主板为何不兼容Kaby Lake CPU

上面提到了300系主板所用的LGA1151 V2插槽有改动,这是主要原因。

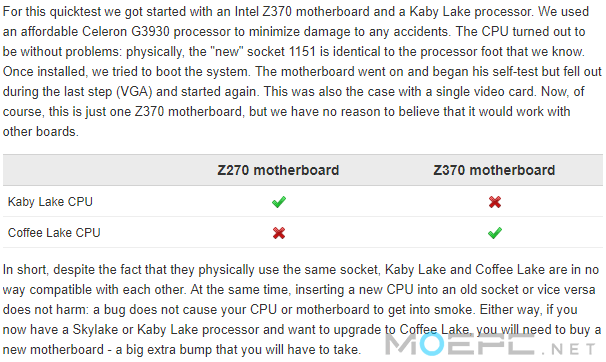

Hardware.info曾用Kaby Lake赛扬 G3930在Z370主板上做过测试,CPU部分可以通过开机POST自检,到了最后一步VGA视频则失败重启(显示Post code 26),即便插上显卡也是一样。




本文地址:http://www.moepc.net/?post=3191

正好照应上面LGA1151 V2对集显供电改动的内容。

CPU供电没有问题(300系主板供电规格高于200系),但300系的集显供电改动导致LGA1151插槽的Kaby Lake无法在LGA1151 V2插槽上通过自检。除此之外Intel在ME固件和BIOS里也做了限制【其实这个才是主要原因…】。


至于为什么Intel没有换新插槽来避免混淆

300系主板上针脚的改动可能只是临时决定的,所以没时间换插槽。

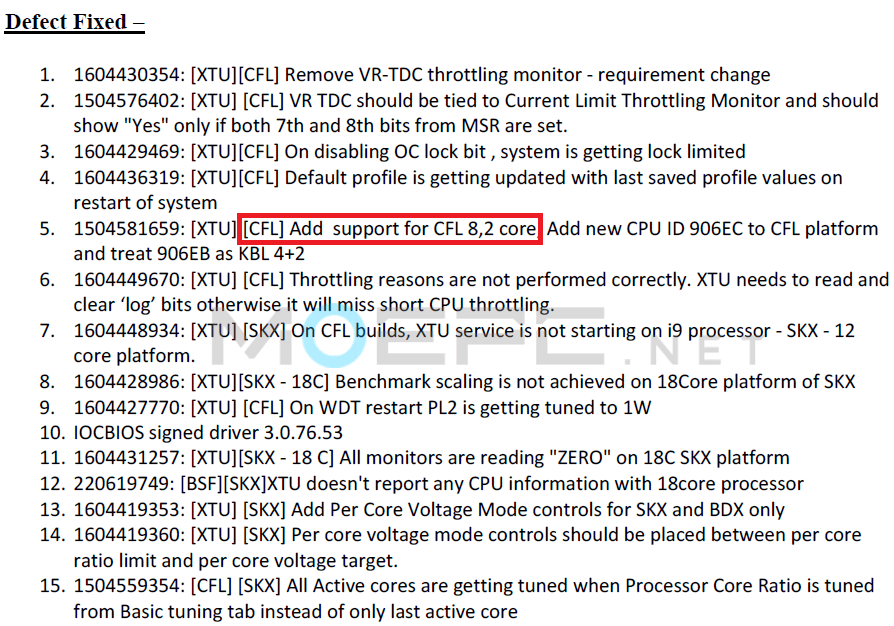

这代Coffee Lake-S 4/6核原本可以沿用200系主板的针脚布局,但由于Intel已经开始准备2018年下半年的8核 Coffee Lake-S,供电需求只会更高,所以就换为LGA1151 V2



Coffee Lake 8核将和Z390主板一同于2018年下半年到来


本文地址:http://www.moepc.net/?post=3191

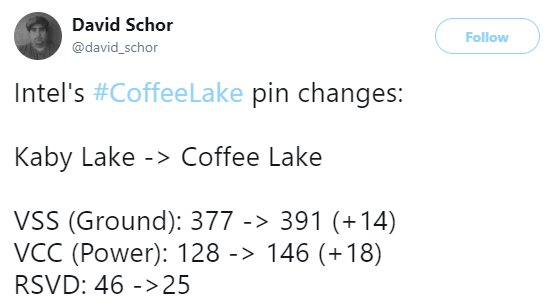

via:[email protected]_schor

nl.hardware.info

PCgamesHardware.de

MOEPC.NET整理编译,转载请保留出处。

注:盗贴实在太多 故添加水印和几处连接,请见谅。
