【ISSCC&CPC】AMD Ryzen核心、步进、频率信息解读


首先是提供最多Ryzen爆料的CanardPC的一篇文章,文章详细解读了AMD Ryzen ES的OPN代号命名方式。

但是一个一个看比较复杂,所以我就花了点时间做了个图

图例为ZD3601BAM88F4_40/36_Y,目前已知的桌面版Ryzen8C最高频率。

点击查看原图

(点击图片查看大图)

这样清楚多了。


不过还是补上文字解读吧

拿”2D3151A2M88E4″为例,从第一位开始:


2 : 代表样品是第几代。 1 =   第一代ES (ES0) – 2 = 第二代ES (ES1) – Z = QS。QS是拿给终端用户进行测试的,理论上和零售版一样。

D : 平台。 D = 桌面版 – S = 服务器 – M = 移动版。

315 : 基础频率,也就是 3.15 GHz。

1 : 修订, 同样基础频率下不同的处理器。

A2 : 内部代号,和最大TDP以及VRM的需求有关。 A2 / BA = 95W – AU / BB = 65W。

M : 物理封装。 M = AM4 – V = SP3。

8 : 物理核心数(不算SMT)。

8 : 代表不同的缓存配置。 8 = 4MB L2 + 16MB L3 – K = 2MB L2 + 8MB L3 – H = 16MB L2 + 64MB L3

E4 : 核心步进。 E4 = A步进 – F4 = B步进。


除了这些之外,还有其他重要的几个频率,都和内部芯片组和SOC(Uncore)部分的运行相关。

同样拿我们测试的2D3151A2M88E4做例子:

F_P0:基础频率,在这里是3.15GHz。原始频率不开加速,所有Ryzen CPU都能运行在这个频率下,且有相应的电压 设置。

F_P1:第二对频率/电压设置,显著降低TDP和功耗,在这里会降频到2.70GHz。

F_P2:AMD保证的最后一对频率/电压设置,降低更多功耗。测试时降频到了2.20GHz。当然Ryzen也可以在P0、P1、P2模式之外的频率运行,但只有这三种模式下内部的管理系统才会自动根据集成的曲线进行更好的调整。

F_min:最低频率。当前的桌面版为550MHz。

F_Boot:开机初始化时,Ryzen运行的频率会比基础频率要低,我们测试时为2.20GHz,和P2模式一样。但也有例外,在开机时,CPU先和主板通信,确认主板是否能够提供P0模式下足够的电流,如果不能,最大频率会被限制到P2模式。这项特性理论上可以让OEM做出带有限制的低成本主板,让它们只能上四核处理器,对于HP和Dell这种卖品牌机的王八蛋是很好的。

F_TMT:加速模式,我们的样品为3.15-3.30GHz。在F_TMT下,CPU仍能保持在 最大TDP/功耗范围内,F_TMT是多线程性能的最重要频率

F_TST:单核加速,我们的样品能达到3.30GHz。能在越来越少的单线程程序中提高性能。

F_TMAX:AMD定义了最大加速频率,和TST一样是单核负载下。那有什么不同?F_TST在任何情况下都能达到,而F_TMAX不能,TMAX还要取决于温度等其他参数。



在ISSCC国际固态电路会议上,还AMD公布了Zen架构的部分参数,主要是工艺。

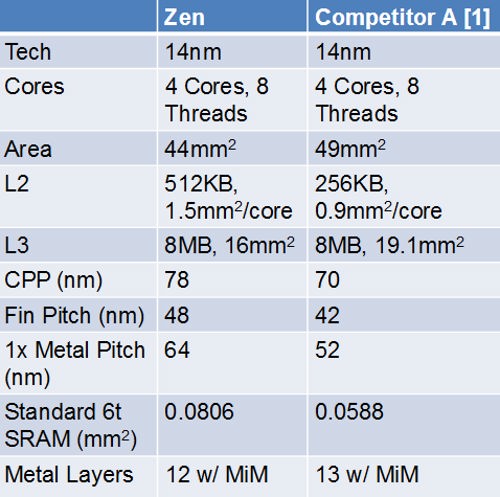

AMD对比的是Intel 14nm工艺的某款处理器



对比的是4C+L2+L3的面积。Ryzen核心面积约为44mm2,4x512KB L2,8MB L3,而Intel 4核CPU核心面积49mm2,4x256KB L2,8MB L3。

Ryzen4C的面积比Intel4C要小了10%,且在Ryzen上AMD减少了15%的开关电容,且首次使用金属-绝缘体-金属电容,降低了运行电压,提供更好的每核心电压、频率控制。

Intel的工程师在提问时也说Zen架构很有竞争力。

It’s hard to deny a good architecture.


source:ISSCC/eetimes/twitter,

本站翻译整理,转载请注明出处。
