【iFIXIT】Nintendo Switch 拆解

iFIXIT给出了近日发售的Zelda machine Nintendo Switch的拆解。

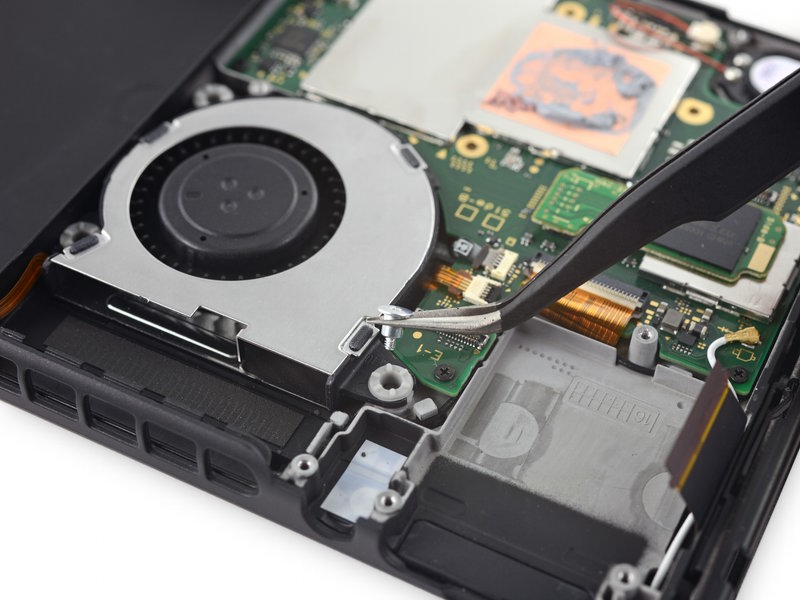

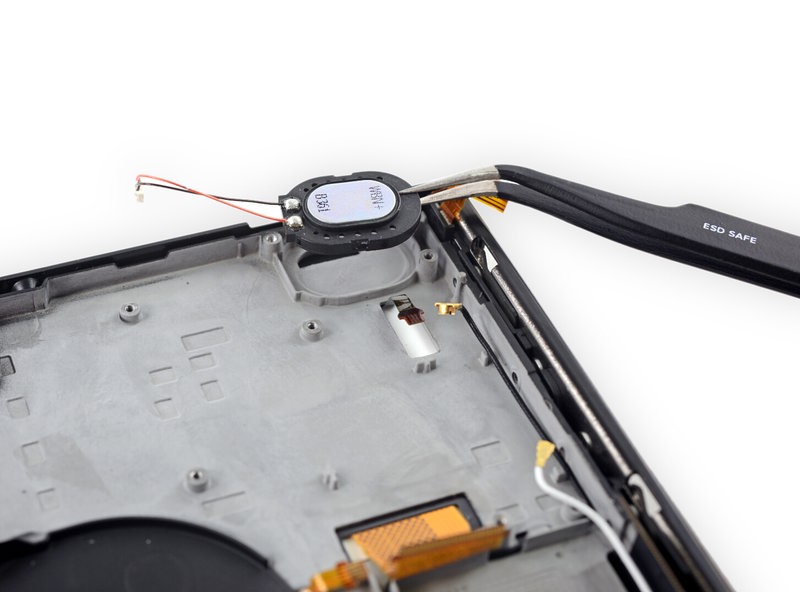

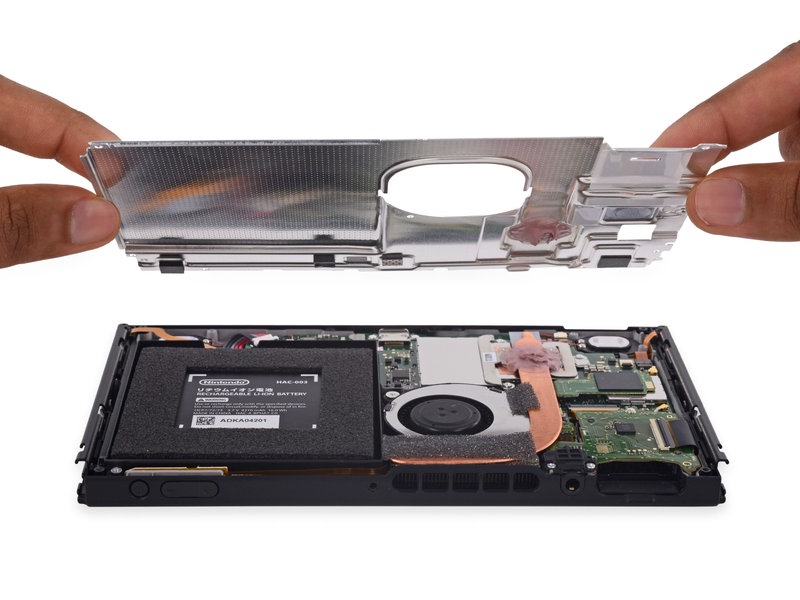

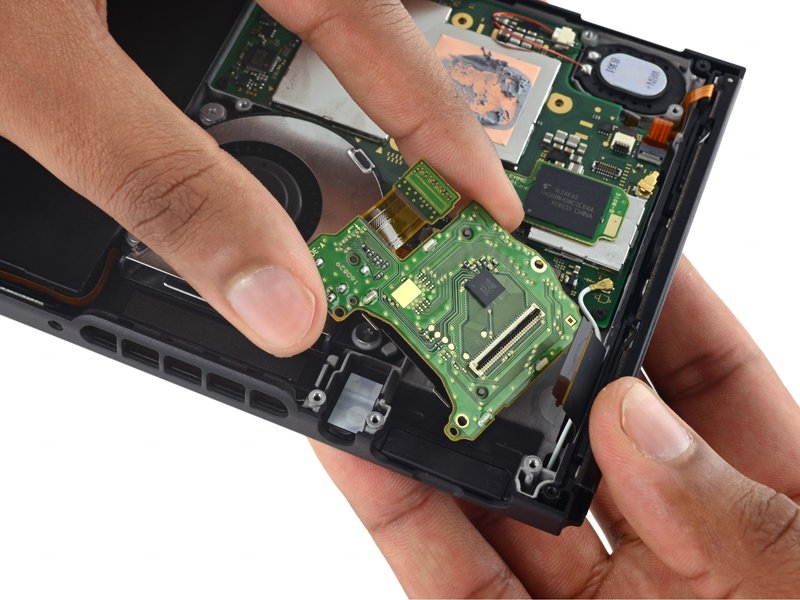

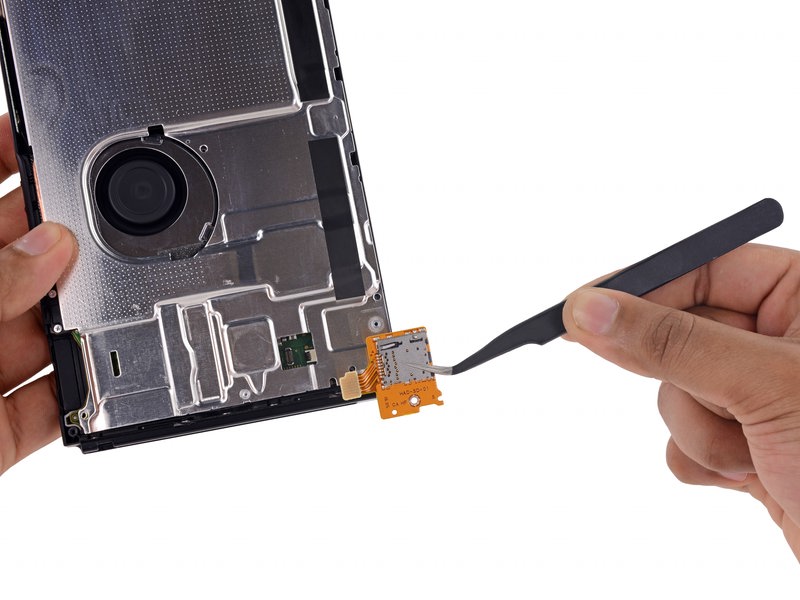

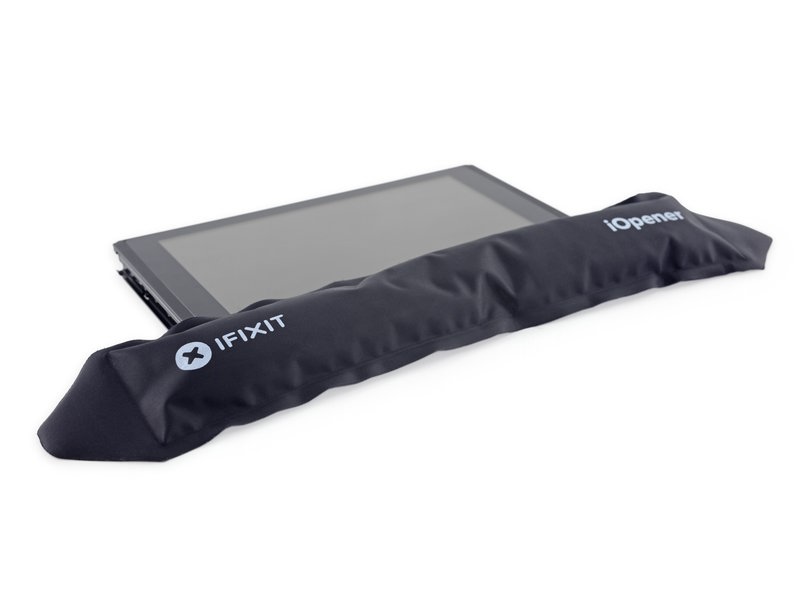

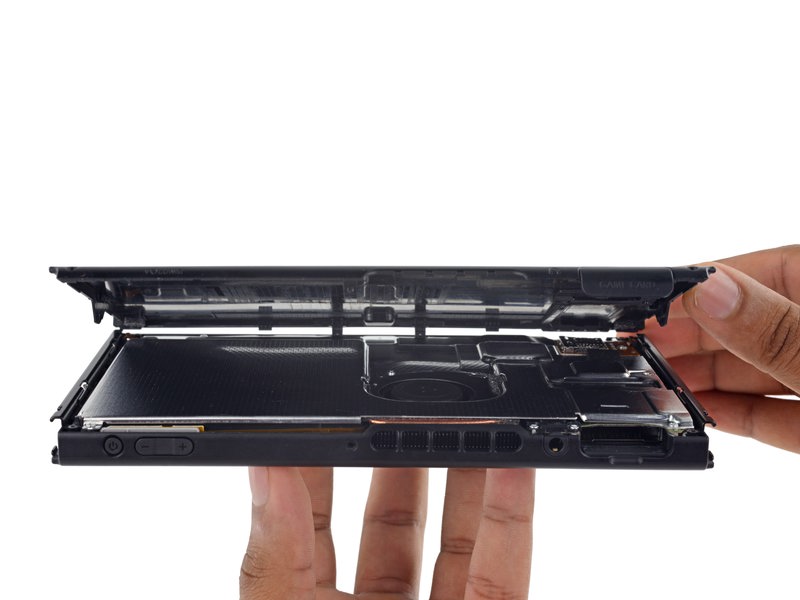

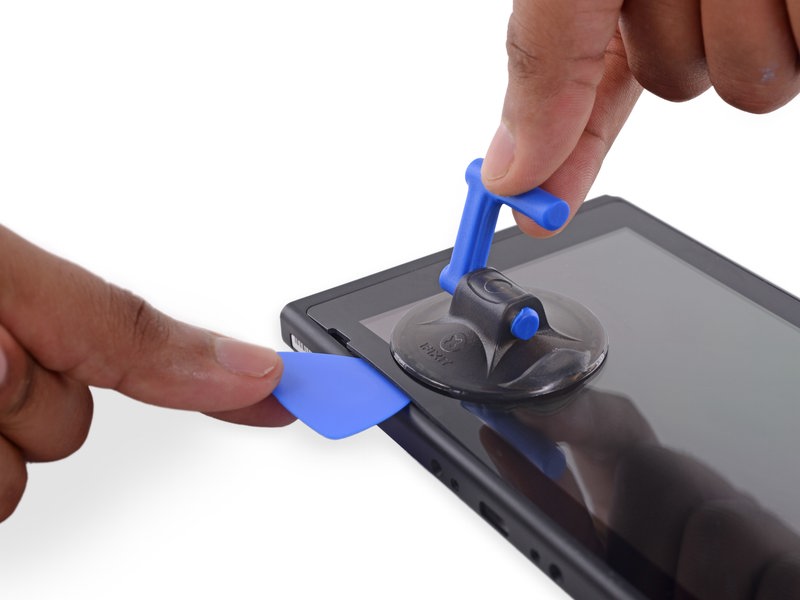

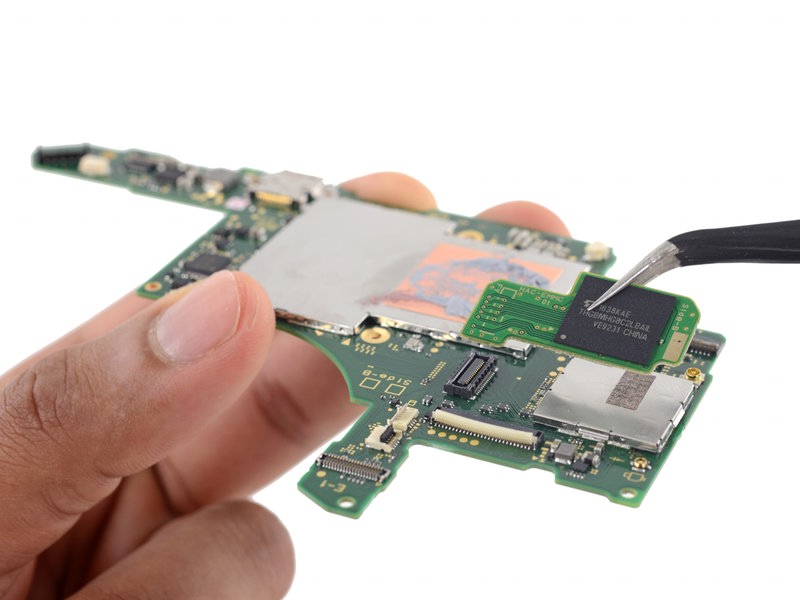

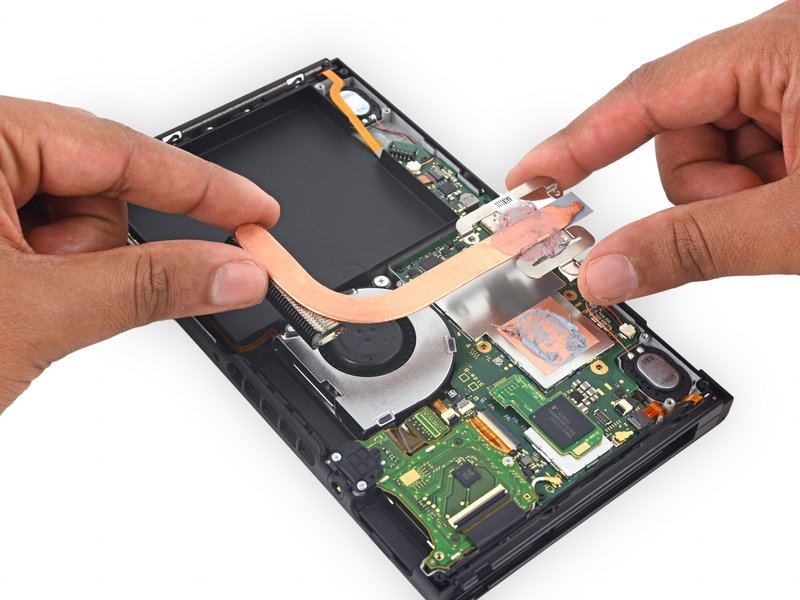

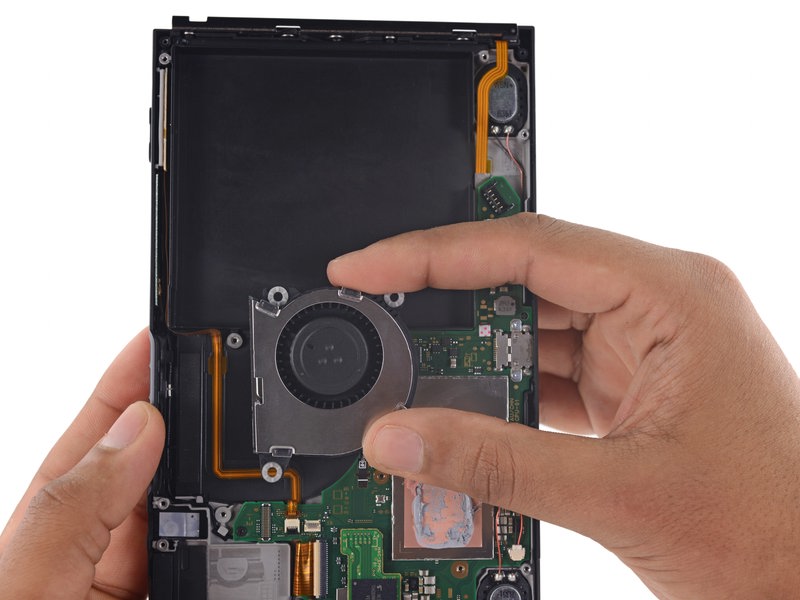

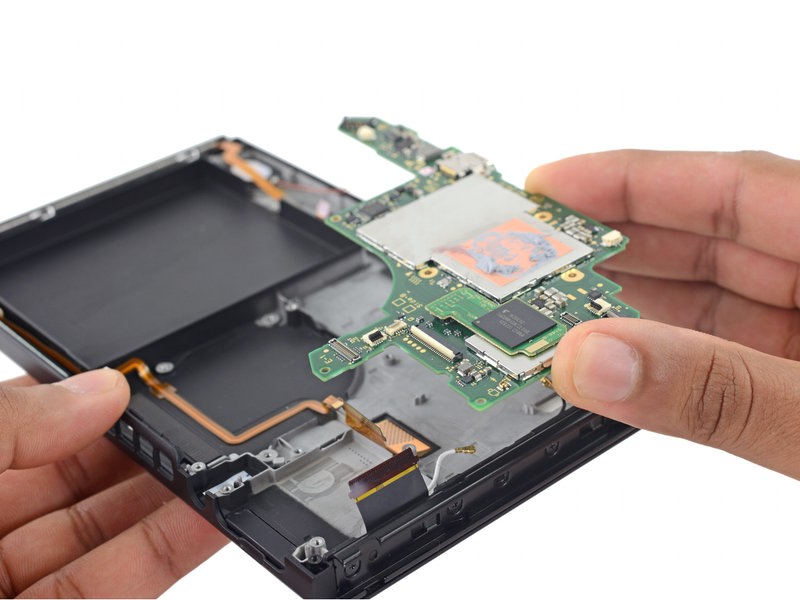

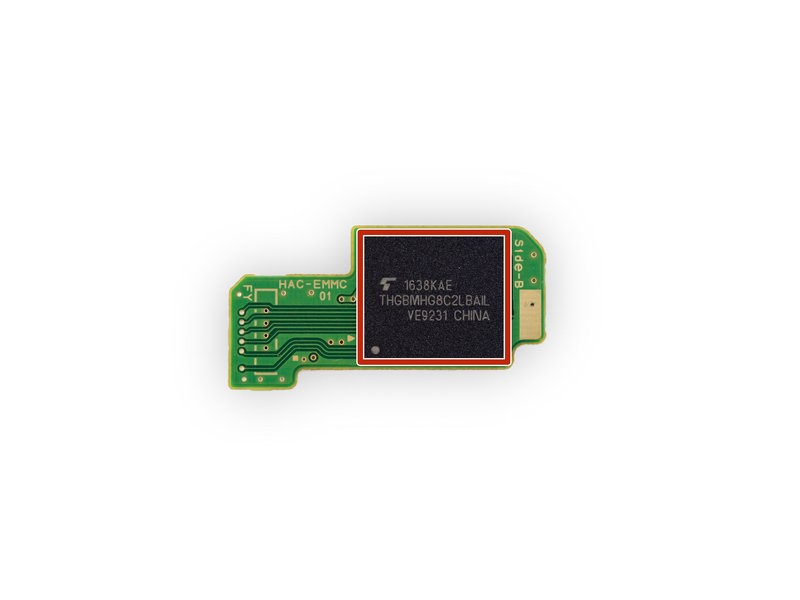

Toshiba THGBMHG8C2LBAIL 32 GB eMMC NAND Flash IC

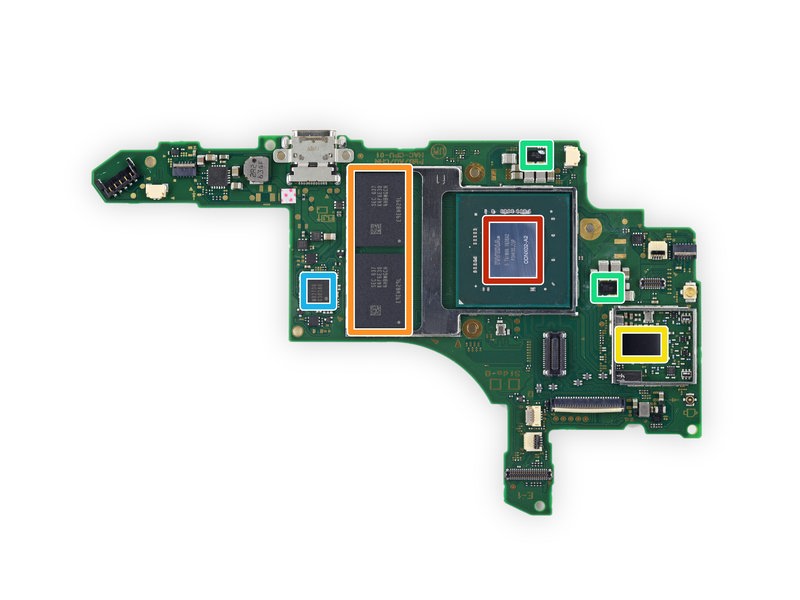

红色:NVIDIA ODNX02-A2 (可能是基于Tegra X1的SoC)

橙色:Samsung K4F6E304HB-MGCH 2 GB LPDDR4 内存 (x2)

黄色:Broadcom BCM4356 802.11ac 2×2 + Bluetooth 4.1 SoC

绿色:Maxim Integrated MAX77621AEWI+T 三相 调节稳压器 (x2)

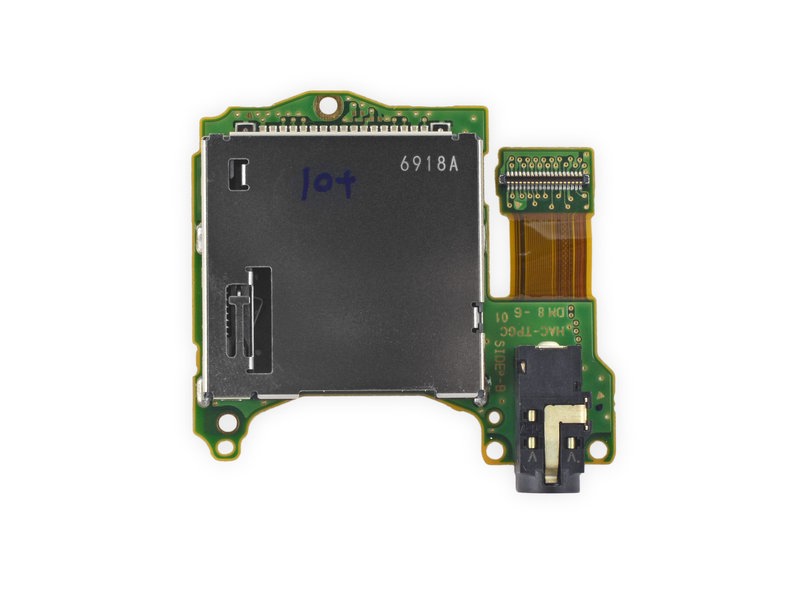

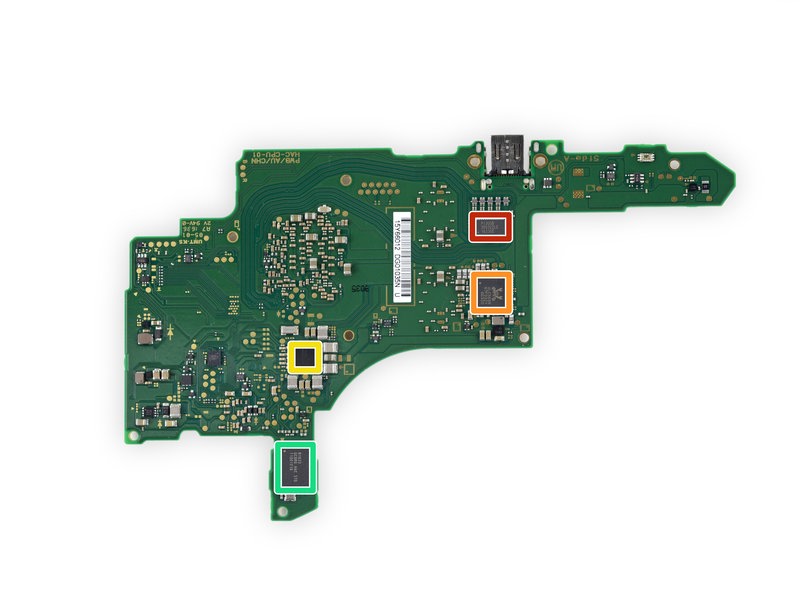

蓝色:M92T36 630380


红色:Pericom Semiconductor PI3USB30532 USB 3.0/DP1.2 矩阵开关

橙色:Realtek ALC5639 音频解码

黄色:Maxim Integrated MAX77620AEWJ+T PMIC

绿色:B1633 GCBRG HAC STD T1001216

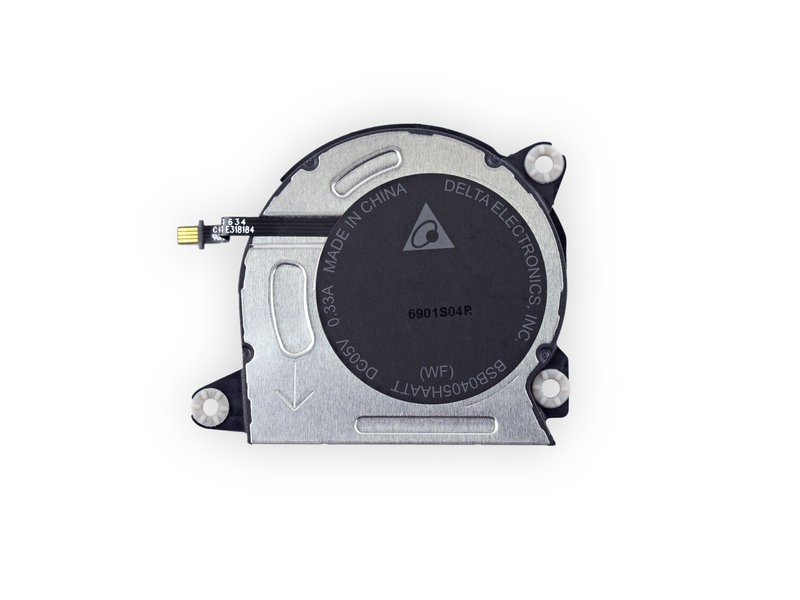

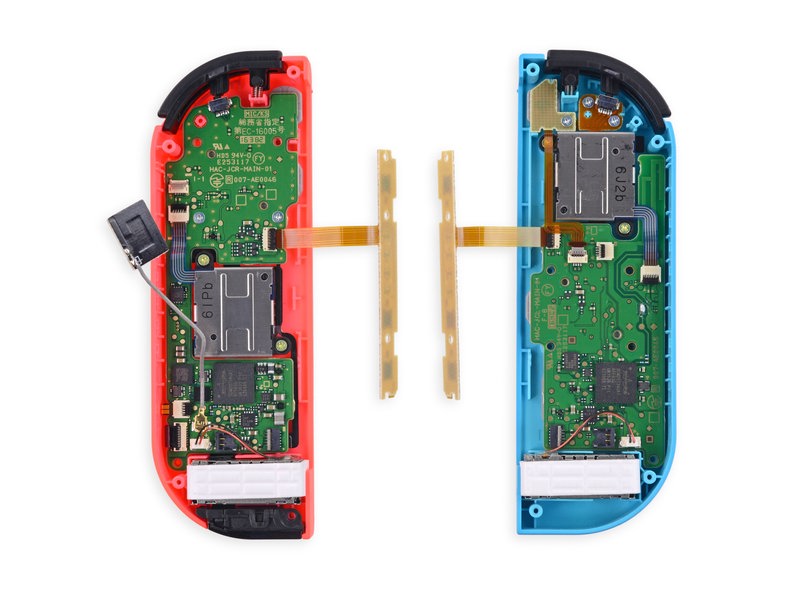

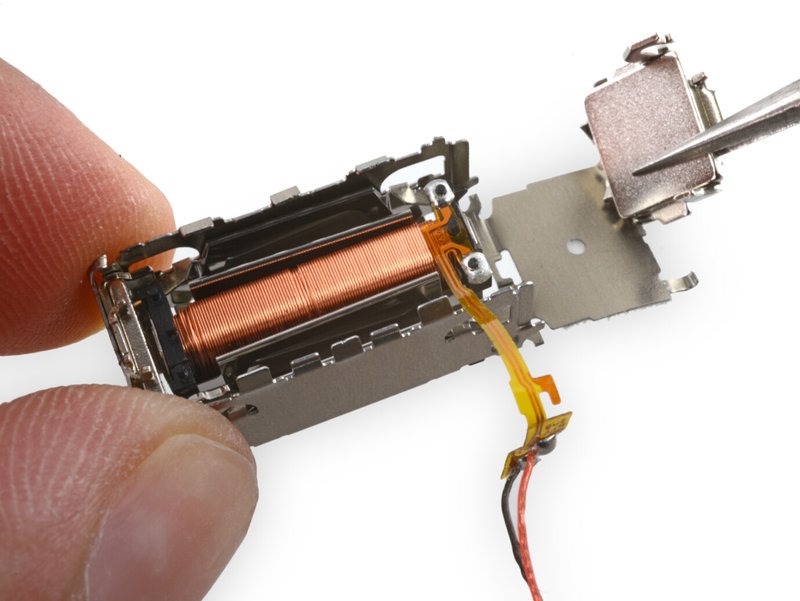

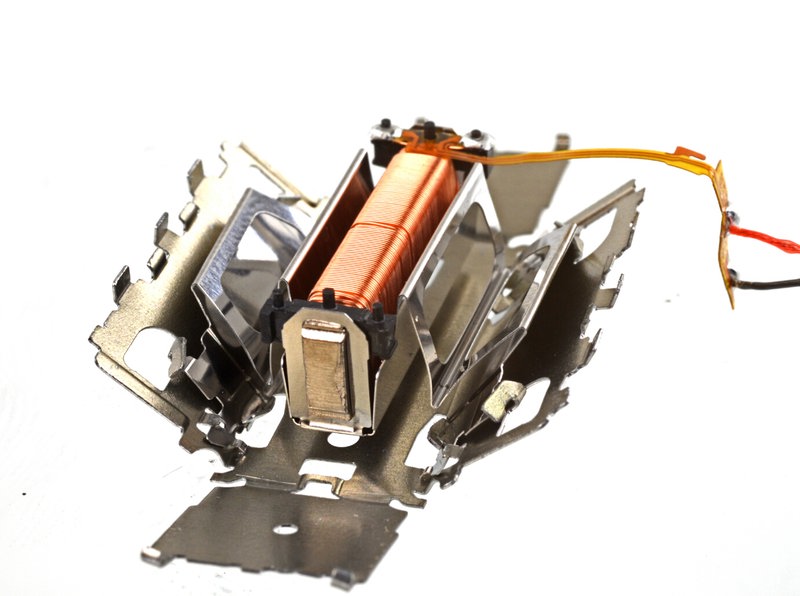

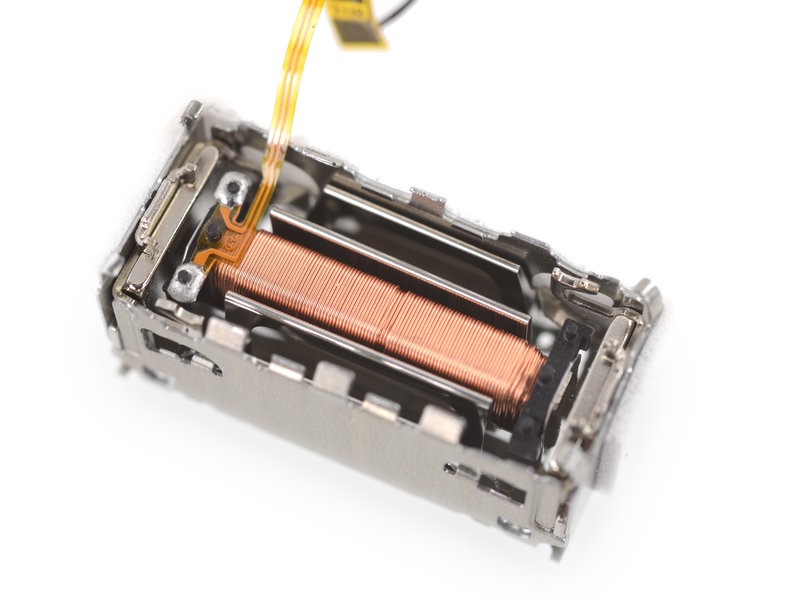

这玩意长得真像西瓜虫…..

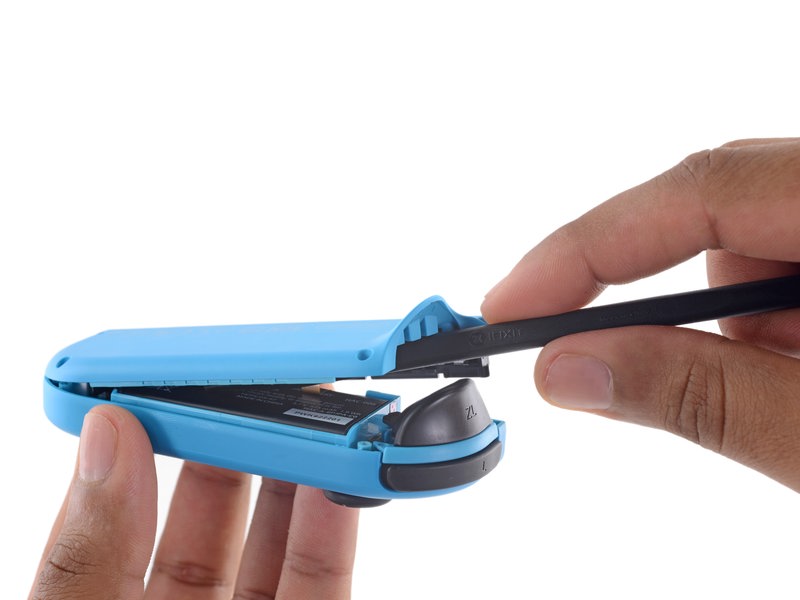

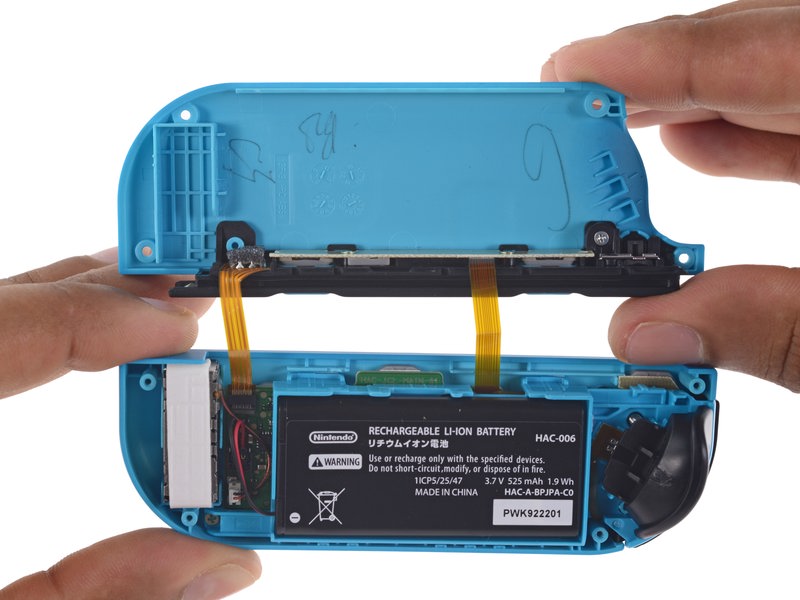

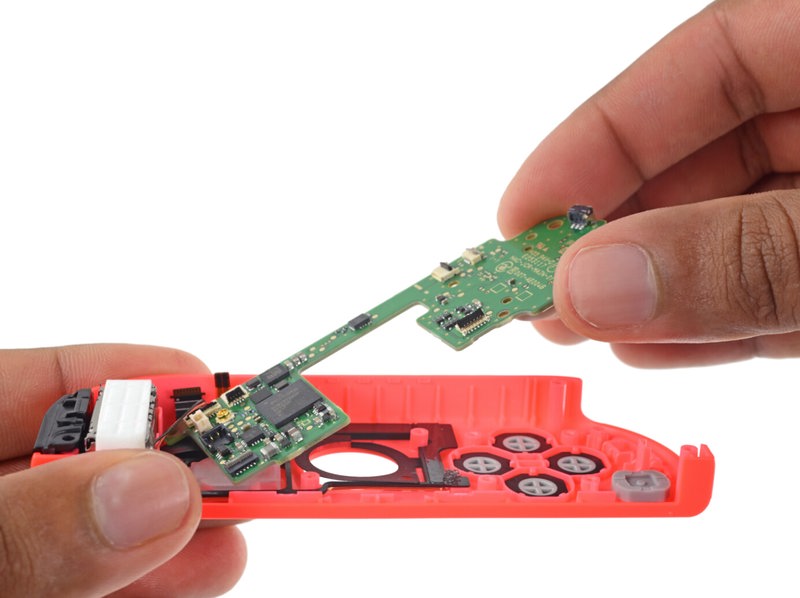

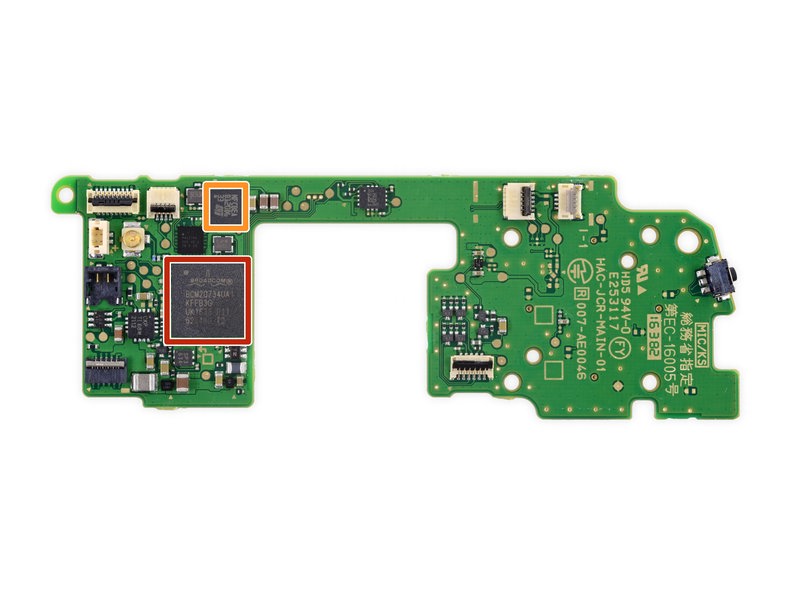

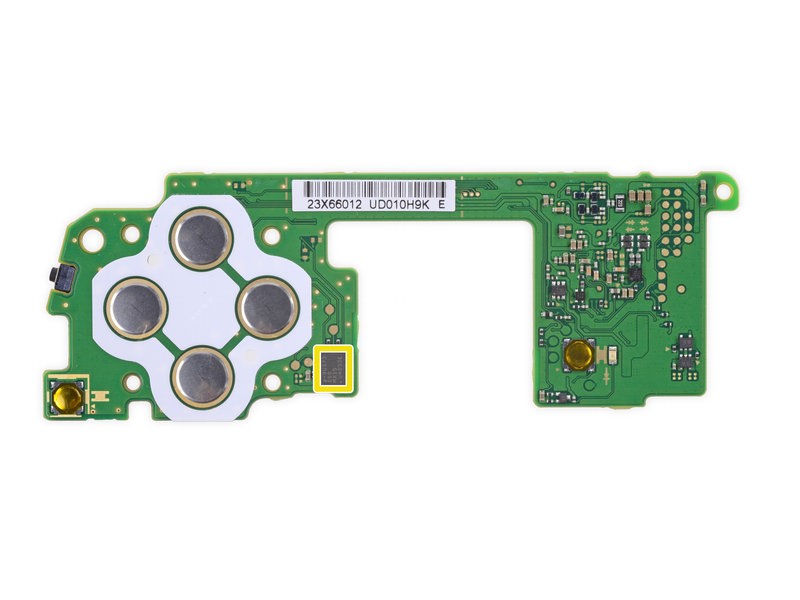

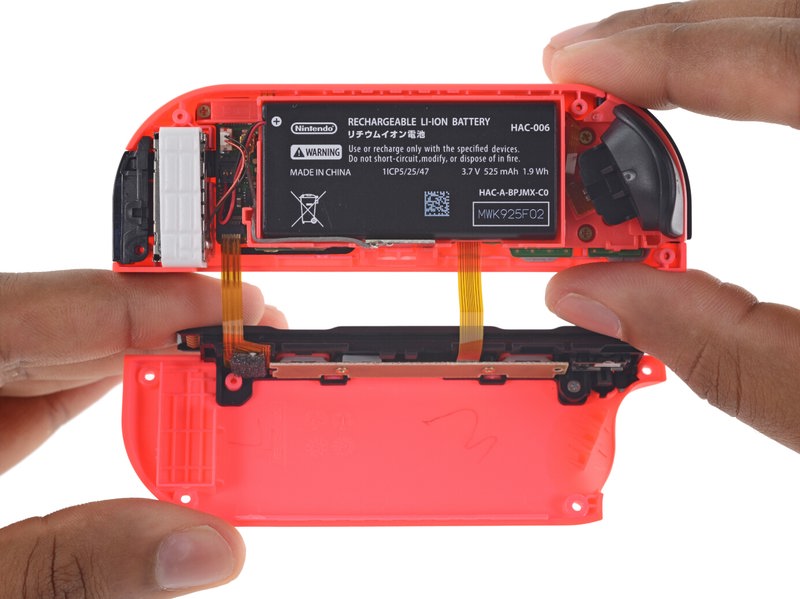

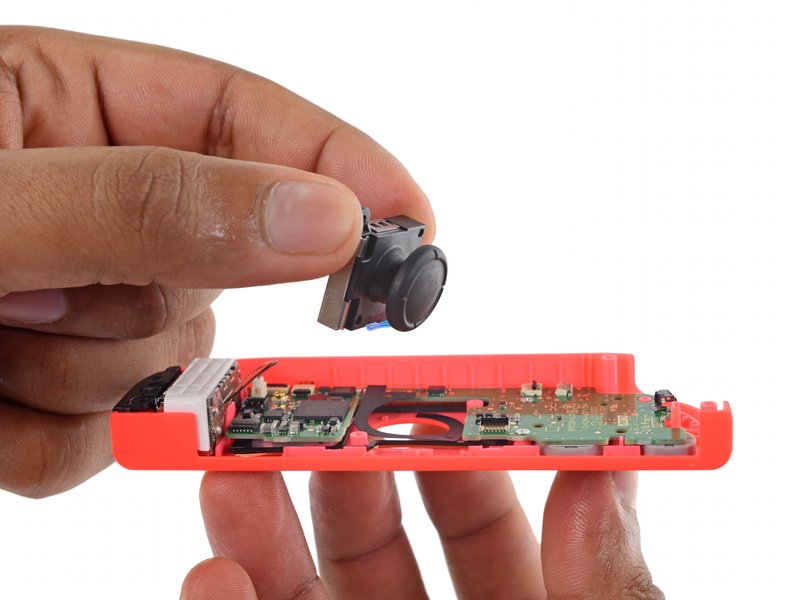

红色:Broadcom BCM20734 Bluetooth 4.1/2.4 GHz 收发器

橙色:STMicroelectronics NFCBEA 812006 33 (可能是NFC 读卡器IC)
黄色:Macronix International MX25U4033E 4 Mb CMOS Flash

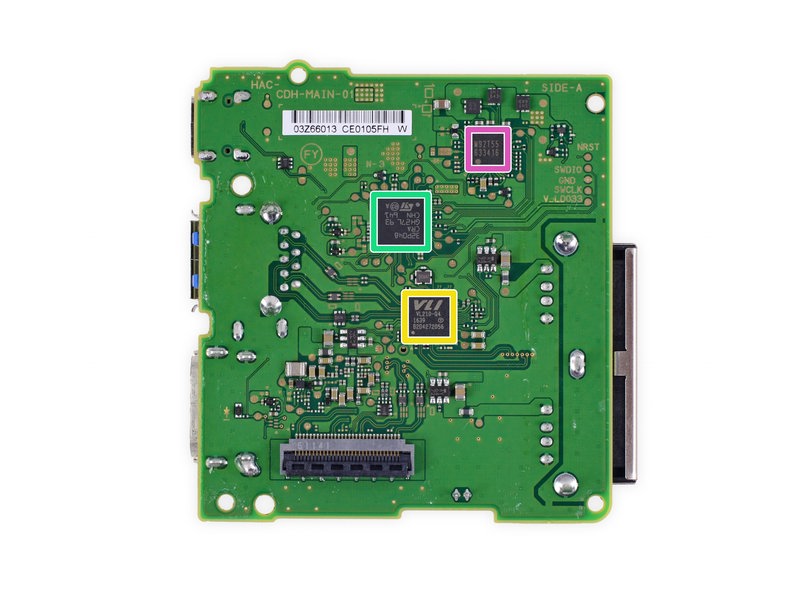

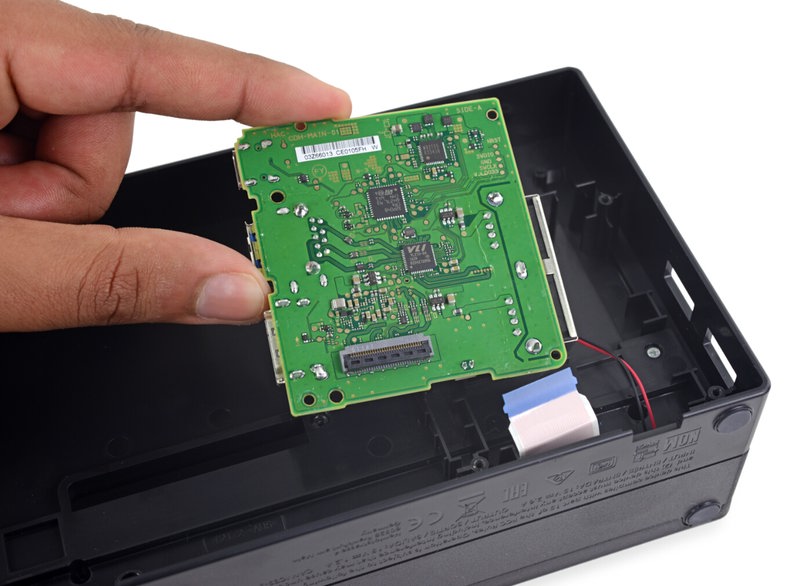

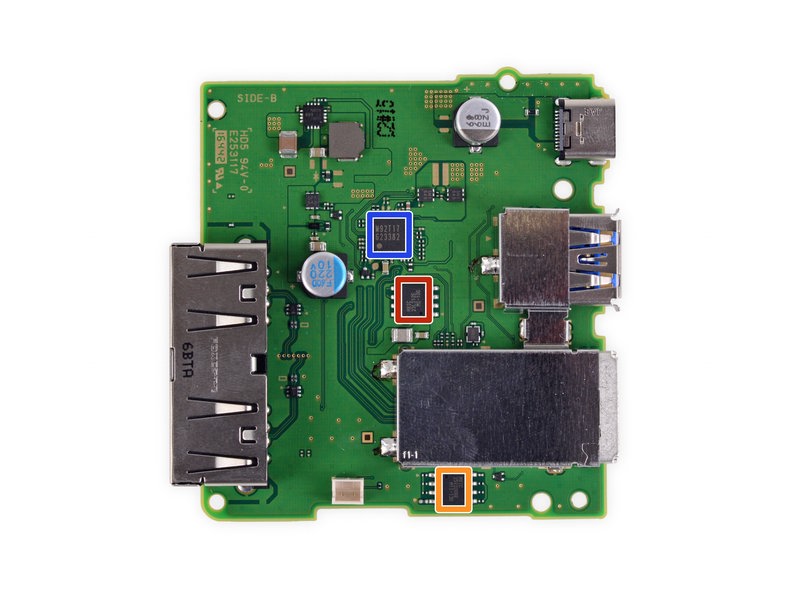

底座

红色:Macronix International MX25L512E 512 Kb CMOS flash

橙色:Macronix International MX25V2006E 2 Mb CMOS flash

黄色:VIA Labs VL210 USB 3.0 Hub Controller

绿色:STMicroelectronics 32P048

蓝色:M92T17 623382

深蓝:M92T55 633416

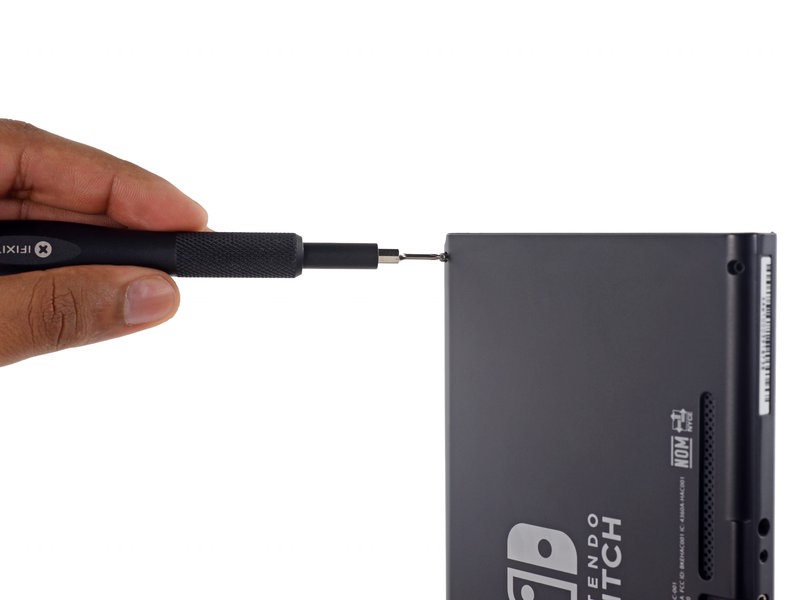

维修度给了8分的高分。iFixit 指出虽然用了特殊规格的螺丝,但很多地方用螺丝替代了胶水。

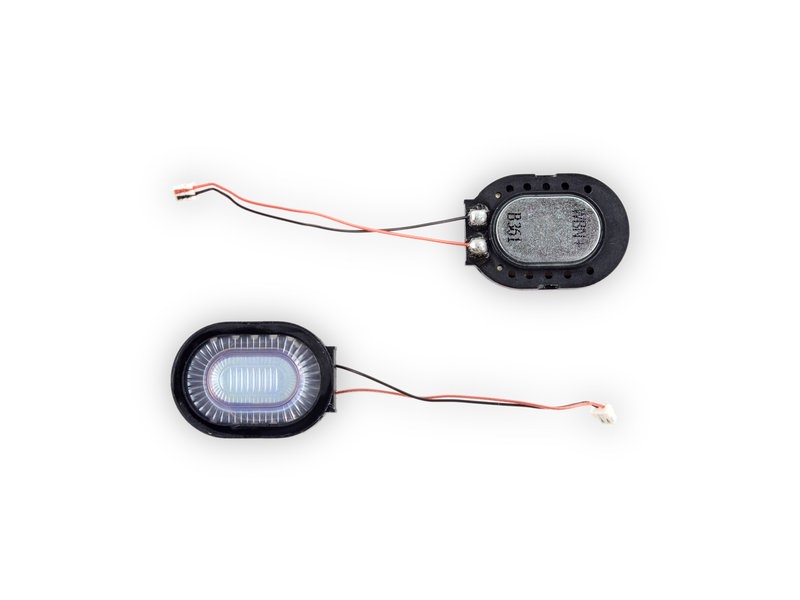

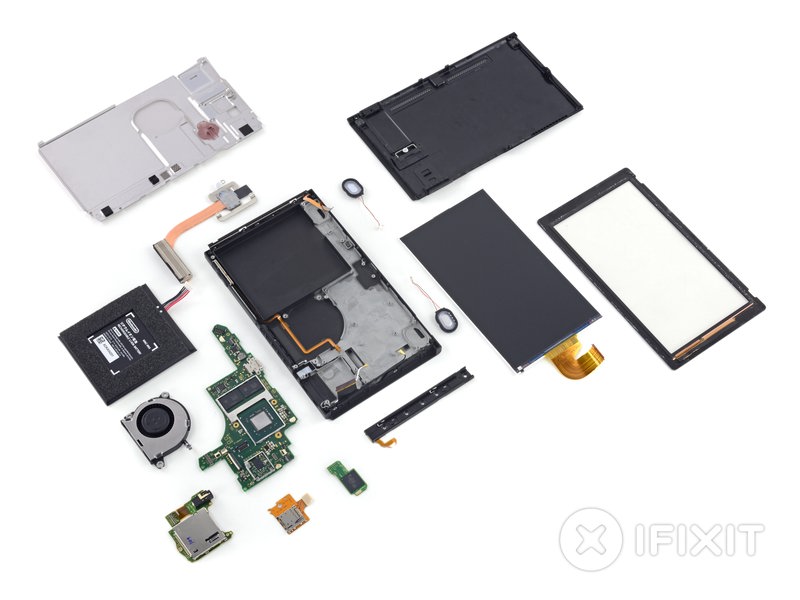

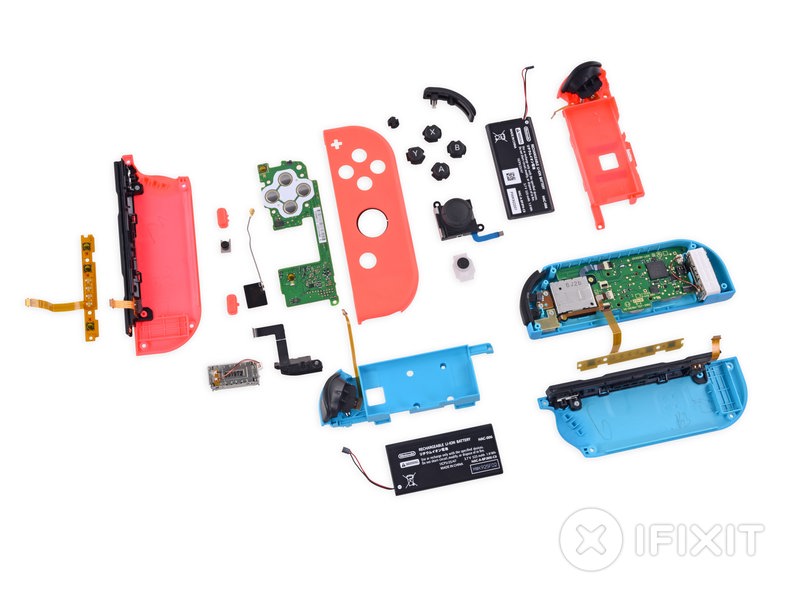

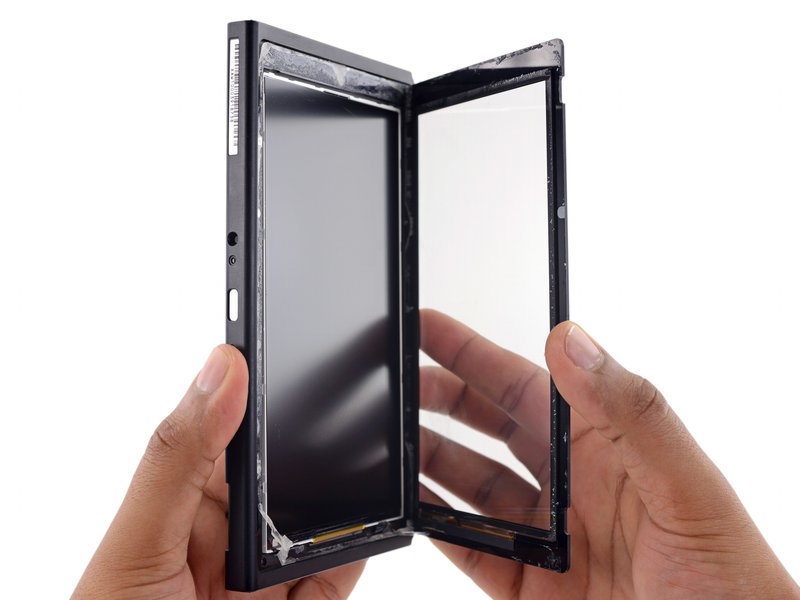

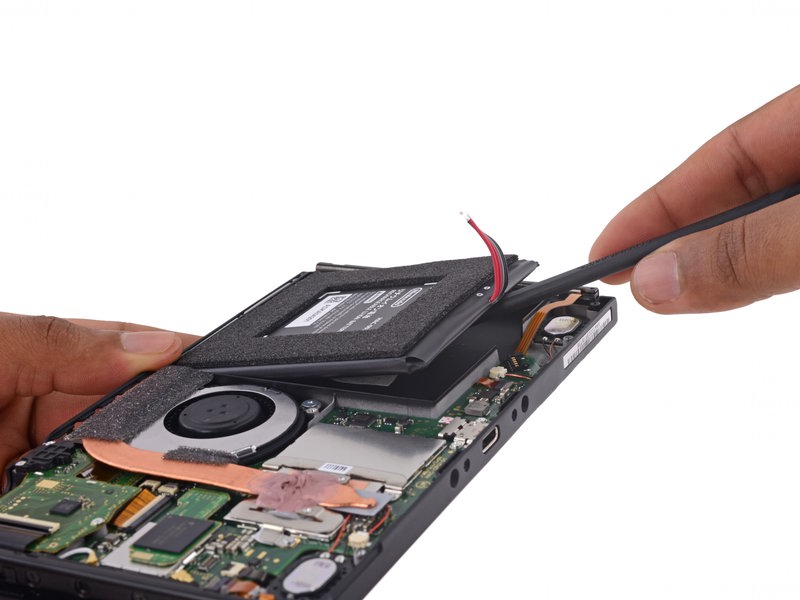

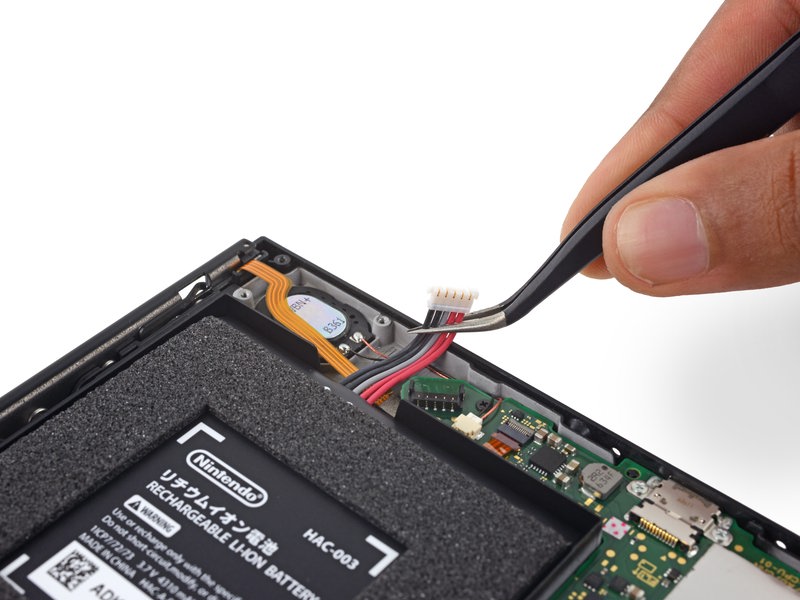

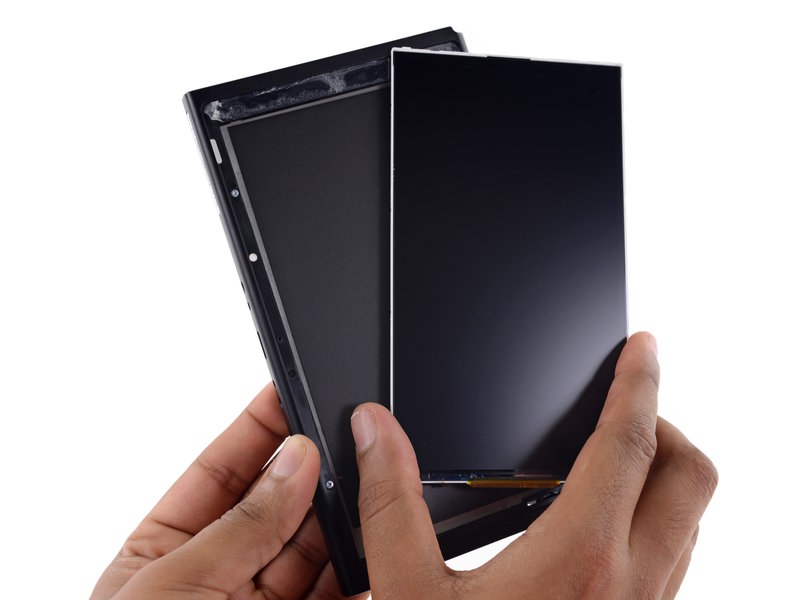

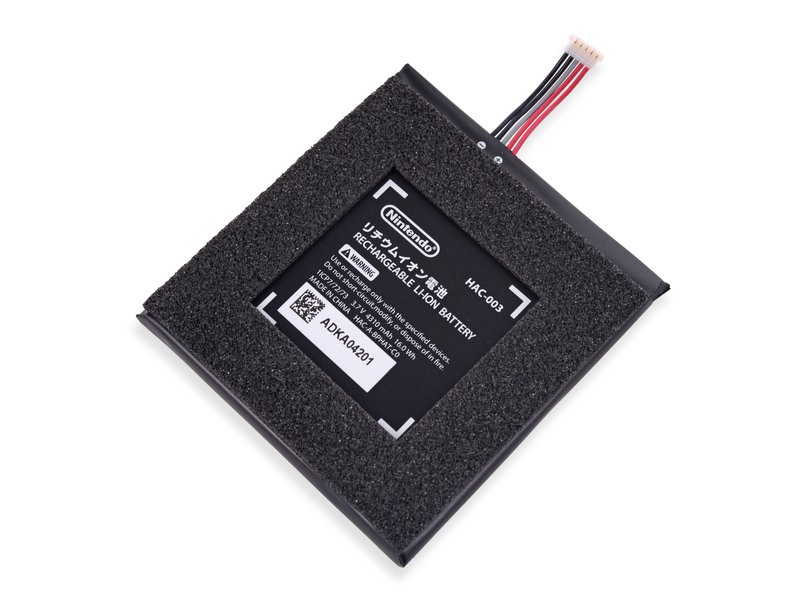

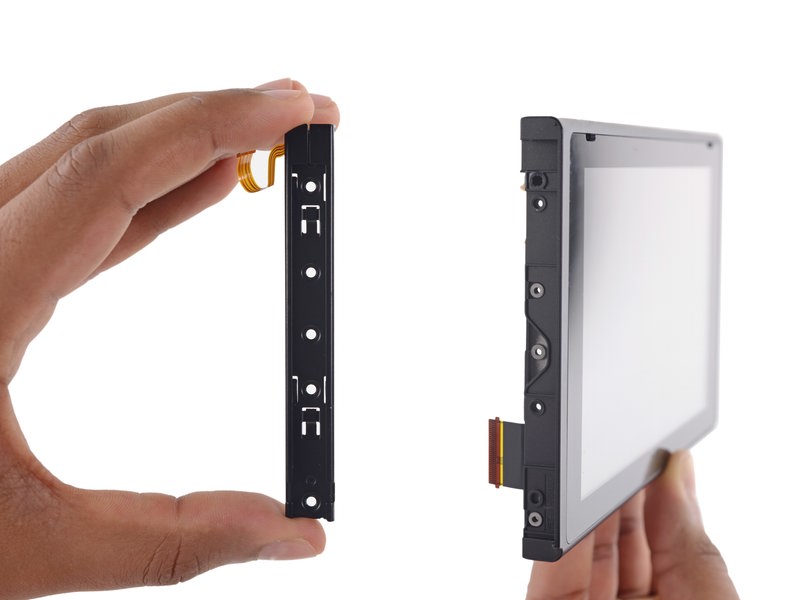

Nintendo Switch 包含电池在内的大部分零件都是模块化设计,容易更换。比较麻烦的是 Nintendo Switch 的触控和面板是分离的,维修成本更低,但增加了结构的复杂性。



via:ifixit
