今天在GTC大会上，NVIDIA CEO黄仁勋发布了首款Volta架构的GPU – GV100以及产品 – Tesla V100加速卡。NVIDIA这次用Tesla V100瞄准超高端计算市场，同时准备用非常激进的策略带来GPU深度学习性能的一次飞跃。
NVIDIA首次提到Volta架构是在2013年。结果到后来路线图改动，Maxwell→Volta变成了Maxwell→Pascal→Volta ?? 且Volta是目前NVIDIA公开的路线图中的最后一款架构。
作为Volta架构的首款产品，NV采取了和去年Pascal相似的策略：用HPC和深度学习等商业领域的产品打头阵，而不是消费级GPU。Volta是面向计算和显示两方面的架构，但今天的发布都针对的是前者。因此今天揭晓的各种功能以及首款Volta GPU的重心都在计算上。
NVIDIA的首款Volta GPU代号为GV100。作为Pascal GP100的继任者，GV100是NV在计算方面的旗舰GPU，负责驱动下代Tesla加速卡。
在开始之前，在这里要先明确一点：在各个方面上，Volta都是一款全新的架构。虽然内部看起来差不多，但它绝对不是Pascal换12nm工艺加上新核心（Tensor Core），而是完全不同的架构，比如线程执行、线程调度、核心设计、内存控制器、指令集架构等方面。这些只是NV公开的部分，还有很多没有揭晓的秘密。所以今天只能做到浅谈。

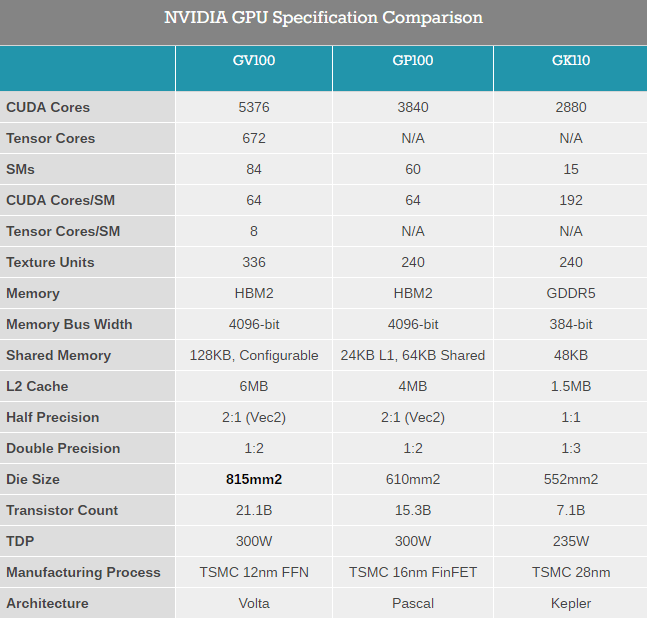

从规格上来讲，说实话GV100是一款非常大胆的GPU，我没用过这个词形容过去10年的任何一款GPU。在核心面积和晶体管数量方面，NV已经做到了极限：211亿晶体管，815平方毫米，基于台积电尚未成熟的12nm FFN制程（”N”代表NVIDIA，12FFN是专为NVIDIA定制的高性能版本12nm工艺）。
NV的前代巨无霸是610平方毫米的GP100，GV100虽然用了新制程，依然要比它大33%。实际上NV这次直接向着台积电12FFN制程光罩的大小；GV100是台积电所能制造的最大GPU。NV对光罩大小并不陌生，GM200就是台积电28nm制程下所能制造的最大GPU，虽然只有601平方毫米。
为什么要首先谈核心大小？总的来说，核心大小和性能有很大关系。但更重要的是，核心大小标志着NV是如何挑战极限的。这次NV没有提到良率，但都知道这么大的芯片良率肯定会非常差，还是在新的12FFN制程上。这次NV要牺牲很多良率，才能给饥渴的客户以15000刀一颗的价格提供少量的成品。NV的客户就是这么地渴望更强大的GPU，NV把制程用到极限正是如此地艰难。

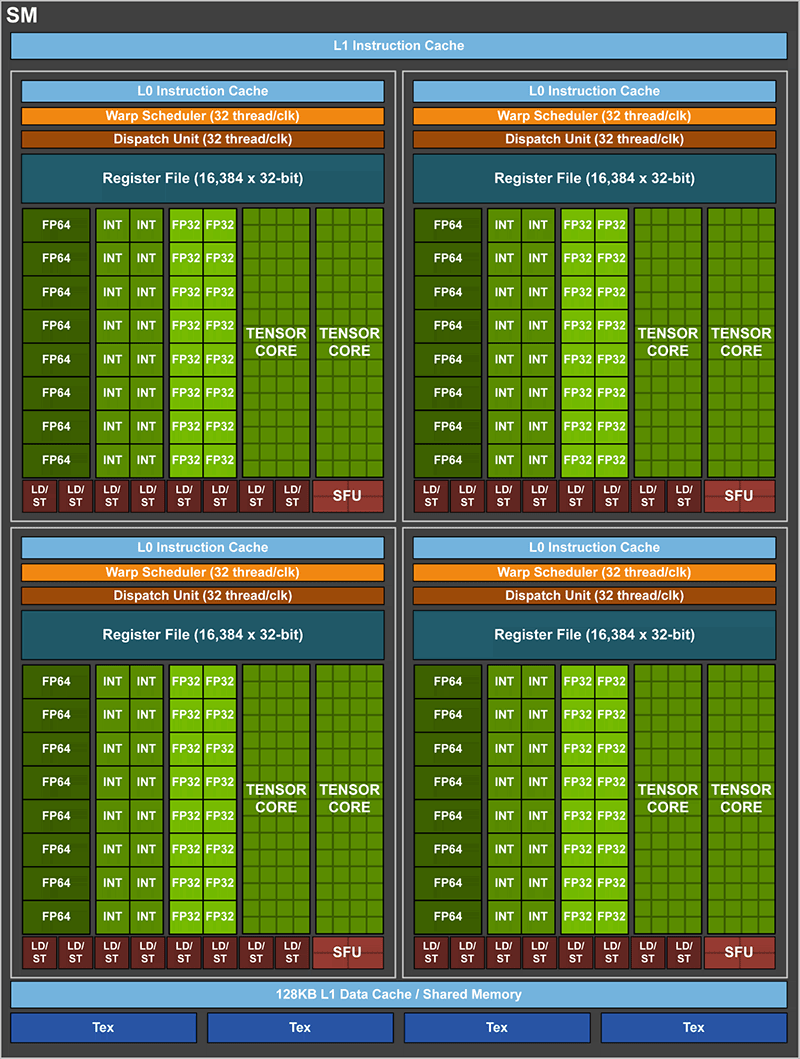

GV100非常强大，包含84个SM，由于GV100是计算用的核心，所以每个SM有64个CUDA核心 – 总共5376个FP32 CUDA核心。同时还有2688个FP64 CUDA核心，以及新的Tensor Core。

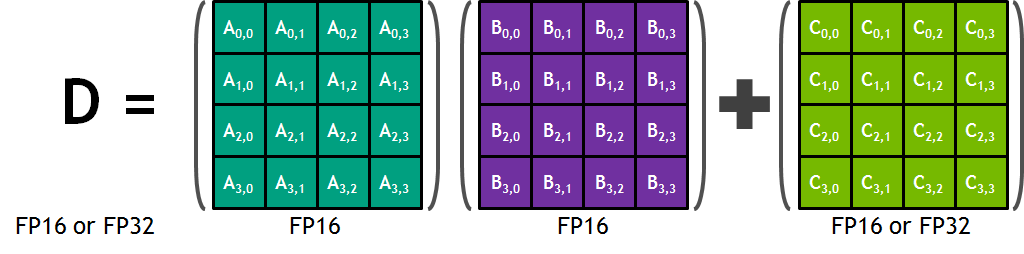

Tensor Core是Volta上的新核心，灵活性较差（依然可编程），专为Tensor深度学习操作所设计。基本来说，Tensor Core就是一堆专为处理4×4矩阵操作的ALU；特别是融合乘加，也就是将两个4×4 FP16矩阵相乘，然后把结果加到一个FP16/FP32 4×4矩阵上，生成最终的4×4 FP32矩阵。
有了这些Tensor Cores，NV可以用一次操作达成超高的FLOPS数。一个Tensor Core每周期可以执行相当于64 FMA操作（共128FLOPS），1个SM有8个Tensor Core，也就是每个SM 1024FLOPS。作为对比，即便是纯FP16，1个SM里的所有标准CUDA核心也只有256FLOPS。所有如果这些核心能够用上，NV可以达到Pascal的四倍性能。
现在还有一些未知因素，包括Tensor Cores到底灵活度如何，核心面积占了多少等。总的来说Tensor Cores会比较死板，面积利用效率会比较高。NV把这么多核心打包成一个核心，不需要增加控制逻辑和其他的辅助硬件， 每个核心分到的晶体管数就会比标准CUDA核心要多。代价是灵活性，因为越灵活需要的芯片面积就越大。这是NV在灵活度和总输出之间有意做出的权衡。
每个SM包含4个材质单元，与GP100相同。一起的还有新的L1缓存/共享内存架构。GP100的1个SM有24KB L1/材质缓存 + 64KB共享内存，而GV100上变成统一的128KB L1数据缓存/共享内存（增加了40KB），可以精确配置L1和共享内存的容量。而寄存器依然还是256KB（4x16K 32bit）

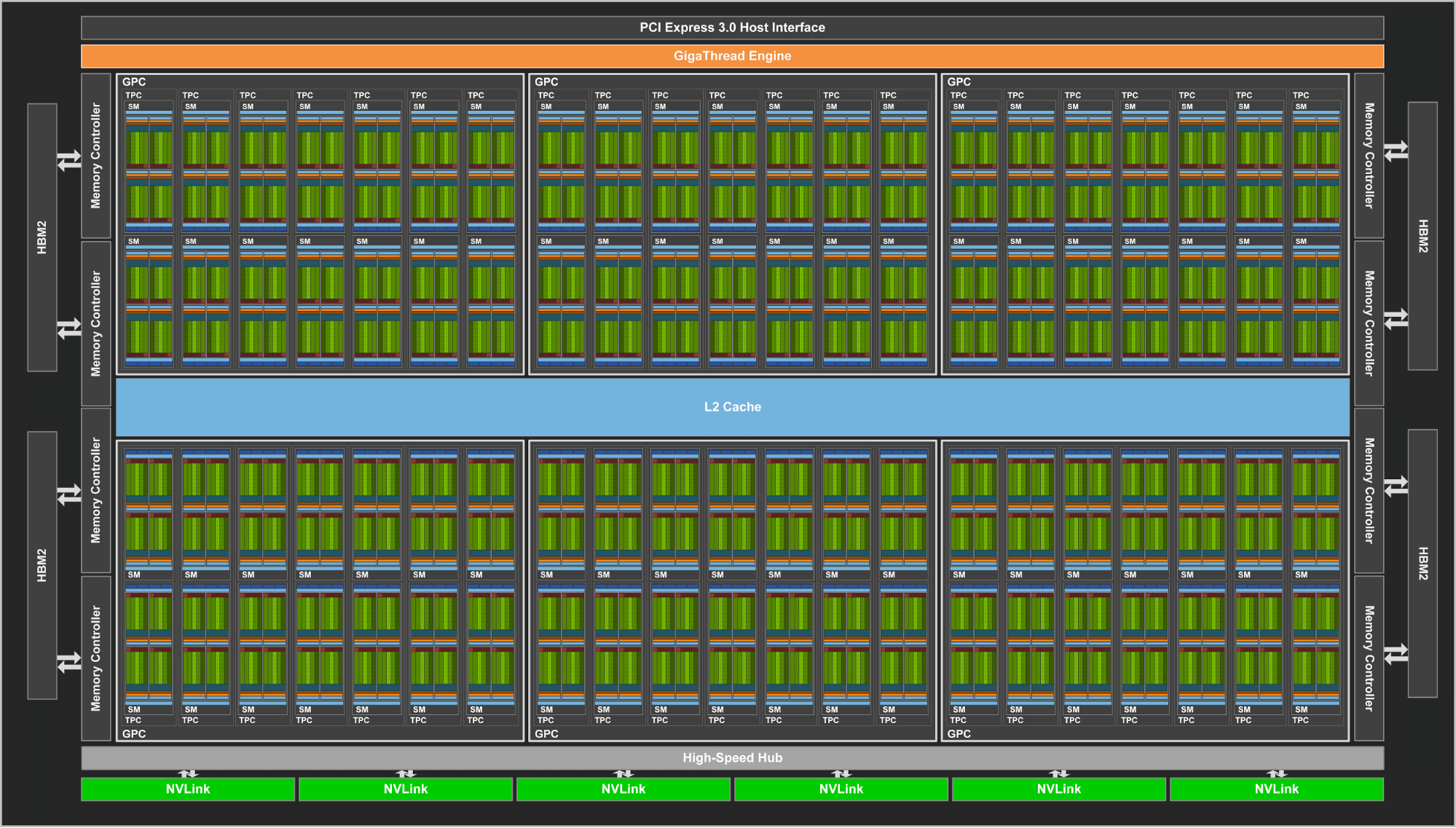

84个SM，和GP100一样，2个SM组成1个TPC；共42个TPC。7个TPC组成1个GPC，一共6个GPC。显存还是用的HBM2，与GP100相同的4 stack。虽然内存频率只提升了25%，Volta还有内存效率的改善，NV称等效带宽提升了50%。在GPC和显存之间的L2缓存也被加强，每个ROP现在有768KB L2，GP100上是512KB。这意味着GV100共有6MB L2。
Volta还带来了新版本的NVLink，之前发布时称为NVLink 2，单向带宽提升5GB/s，来到25GB/s。GV100有6条NVLink，比GP100多2条。至关重要的是，NVLink 2引入了缓存一致性，允许GPU和CPU缓存一致，这在Power 9 + Volta系统上会很重要。

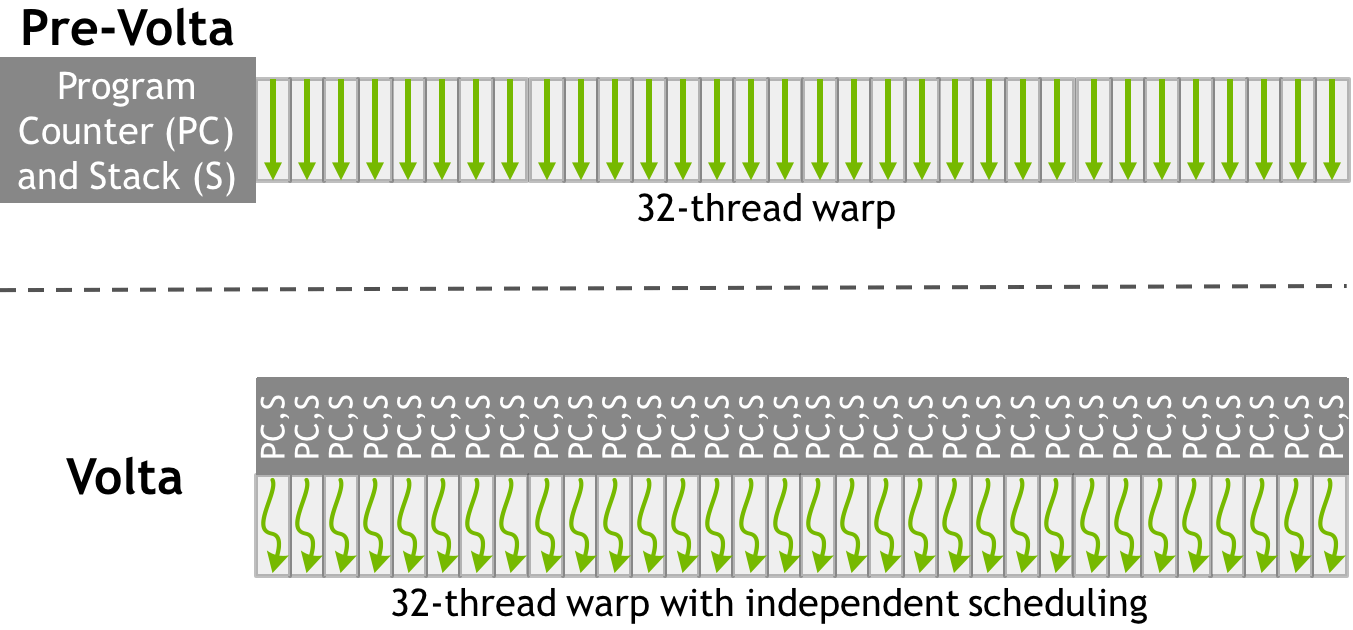

NV也揭晓了Volta上SIMT工作方式的巨大改变。在一个32-thread warp内的CUDA核心现在有了一定的自由度；可以在细粒度级别同步线程，同时保持良好SIMT范式，这意味着更高的总体效率。重要的是，单独的线程现在可以yield，然后再重新调度到一起。这也意味着NV GPU上回归了一部分的硬件调度。
作为30亿刀R&D砸出来的项目，GV100是NV目前为止最大的项目所打造的最大的GPU。NV估计首批GV100将在今年Q3出货，而且不便宜 – DGX系统上18000刀一颗 – 但对于那些肯掏钱帮助NV消化风险的客户来说，这是目前为止最强大的GPU。
Tesla V100
首款搭载GV100的产品是Tesla V100。与前辈P100一样，依然不是完整版。基于良率上的考虑，只开了84个SM中的80个。

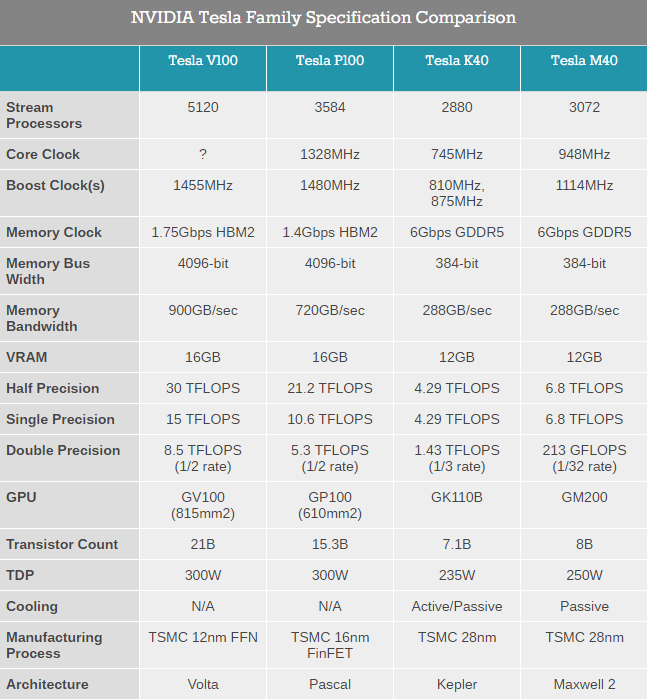

Tesla V100能提供15TFLOP的FP32单精度性能，30TFLOPS的FP16半精度性能，7.5FLOPS的FP64双精度性能，以及惊人的120TLOPS独立Tensor操作量。频率为1455MHz的V100带来了42%的理论FLOPS提升（CUDA核心）。而Tensor操作方面提升会达到6-12倍，取决于操作精度。
V100采用16GB HBM2显存。目前还没有厂商生产8层堆叠，所以4stack的显存就只能这么多。显存频率从P100的1.4Gbps提升到了1.75Gbps。
与P100一样，这次V100也用的是SXM2，针脚应该会更多，体积上相近。
功耗方面，V100 TDP为300W，与前代一致。NV说V100的能效高于P100。
搭载V100的首个出货产品会是NVIDIA DGX-1V，Volta版的DGX，内含8颗V100，价格149000刀，Q3出货，OEM则Q4之前都不会到来。
NV也发布了两款PCIe版的V100，一个是250W的完整尺寸卡，一个是更小的全高半长卡，称为”Tesla V100 for Hyperscale Inference”，这张150W，专为数据中心推理服务器的高密度配置，估计频率和规格都会有所降低。
via：anandtech
作者：Ryan Smith
本站编译，转载请注明出处。
