【微软公开HoloLens核心组件:24核全息处理单元(HPU),计算峰值1TFLOPS】Microsoft reveals HoloLens Holographic Processing Unit has 24 cores capable of 1 trillion FLOPS







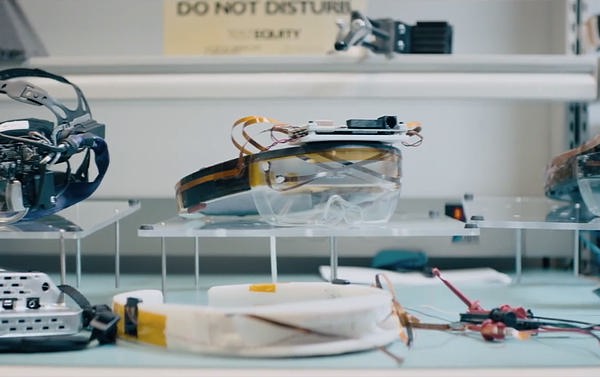

微软HoloLens 是全球首款完全独立的全息计算机,可让用户与现实世界中的高分辨率全息图形进行交互。而 HoloLens 诸多强大功能的秘密核心就在于其内置的“全息处理单元(Holographic Processing Unit)”,这款定制芯片可以让设备对来自多种传感器的数据流进行处理和整合,然后再输出为HoloLens内置的Atom芯片能够应付的数据量。


在今年的Hot Chips 28上,微软终于将这款“全息处理单元(简称 HPU )”的秘密公布于众。

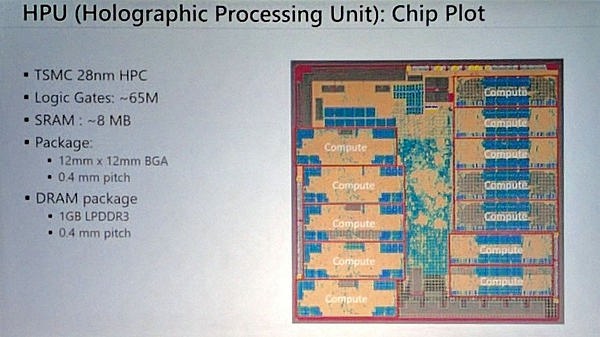

HPU 是一款台积电代工的定制版28nm DSP,搭载24 颗来自Tensilica的DSP ,约8MB SRAM 缓存 + 1GB LPDDR3 ,浮点性能最高可达1TFLOPS。



这款芯片采用了 12 x 12 mm BGA封装,其性能比基于软件的解决方案快 200 倍,且功耗更低(10w)。

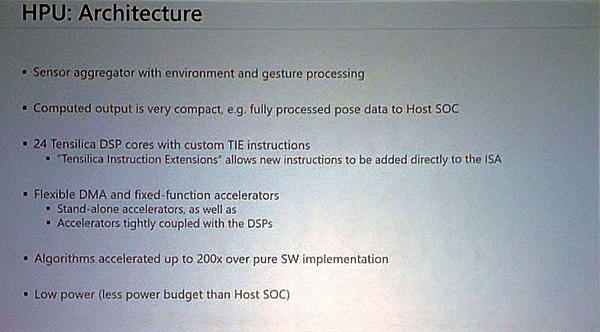

HPU 使用了 Tensilica 的拓展指令集,为DSP增加了10条定制指令,用于加速 HoloLens 所需要的特定操作。而且 HPU 向驱动WIN10系统的Cherry Trail芯片输出的数据,均经过了高度的预处理,因此也极大程度上减轻了 Atom 芯片的任务量。


目前开发者版与商业版 HoloLens 均已上架销售,售价 3000 美元(约合 19898 元人民币)。微软 HoloLens 商业套装中包含了一部开发者版 HoloLens 与安全及设备管理方面的企业特色功能,便于企业在内部试用并部署 HoloLens 。(Via:mspoweruser



基于http://bbs.wfun.com/thread-943362-1-1.html的译文,有改动
